CANON EF 16-35/2,8 L II USM
 ______________________________________________________________________________________________________________________



29 de Junio de 2.011

 Partes de la Página

 Definición en Estudio▼
 Viñeteo▼
 Distorsión▼
 A. Cromáticas▼
 Enfoque▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II___________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►
16 mm. a  f 1:5,6  -  f 1:8 20 mm. a  f 1:5,6  -  f 1:8
24 mm. a  f 1:5,6  -  f 1:8 27 mm. a  f 1:5,6  -  f 1:8

35 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D Mk II - 2.0.7]
Medición: Evaluativa
Todas las focales +/- 0,15 EV
Procesado de archivos .jpg: con A.C.R.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25

Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: 7 MB



- Definición en estudio.                                                                                                      Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





16 mm.

20 mm.

24 mm.

27 mm.

35 mm.




f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9


Resumen Definición en Estudio.

                                        Valoración simplificada de nitidez por focal y abertura.

Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
16 mm. Centro/Esq. .. *|* *|* *|* *|* *|* *|*
24 mm. Centro/Esq. .. *|* *|* *|* *|* *|* *|*
27 mm. Centro/Esq. . *|* *|* *|* *|* *|* *|*
35 mm. Centro/Esq. . *|* *|* *|* *|* *|* *|*

                                        Abreviaciones:
                                 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

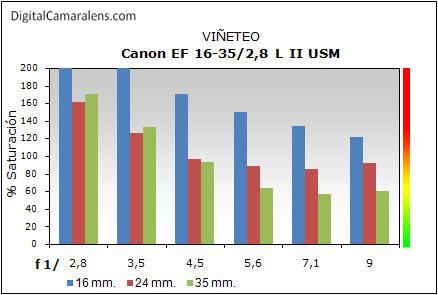

- Viñeteo.                                                                                                                               Detalles en Metodología ►




Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
16 mm.

%

 216 201 170 150 134 122
24 mm. % 162 126 97 89 86 92
35 mm. .% 171 133 93 64 57 61

100 % = 1 EV

Corrección en máquina de los valores extremos procesando archivos .jpg

Focales

f 1:/

 Sin corrección Con corrección
16 mm. f 1:2,8

%

 216 113
24 mm. f 1:2,8 % 162 56
35 mm. f 1:2,8 .% 171 74

100 % = 1 EV

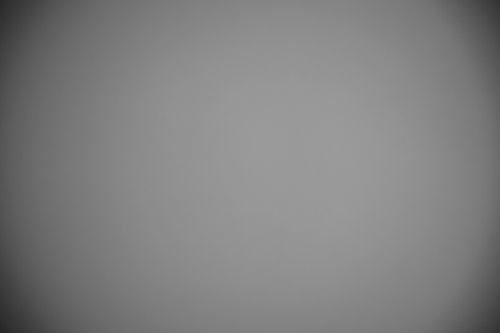

Miniatura inferior de 16 mm. a f 1:3,5.
Si clicas las otras dos focales se intercambiará la imagen por la equivalente.

16 mm. f 1:3,5

 24 mm. f 1:3,5 35 mm. f 1:3,5


- Distorsión geométrica.                                                                                                    Detalles en Metodología ►
Focales

Dist.

 % Inversión
16 mm. 2 mts. -2,11 Apreciable
19 mm. 2,5 mts. -0,12 Apreciable
24 mm. 3 mts. +1,58 Ligera
27 mm. 3 mts. +1,29 Ligera
35 mm. 3 mts. +1,41 Ligera

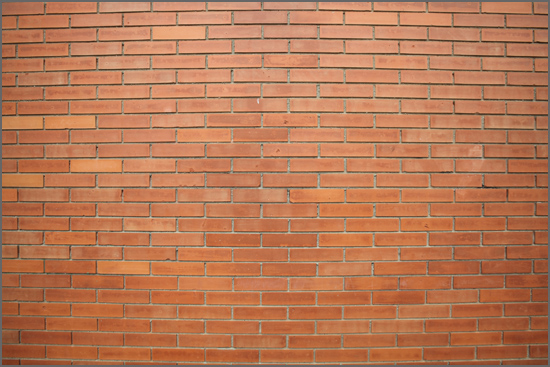

16 mm. a 2 mts. -2,11%

- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►

Valoración ACs laterales por focal y abertura.

Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
16 mm. . 0,326 0,207 0,207 0,207 0,178 0,119
20 mm.   0,178 0,178 0,178 0,148 0,148 0,119
24 mm. . 0,207 0,178 0,178 0,178 0,178 0,178
27 mm. . 0,089 0,089 0,089 0,089 0,089 0,089
35 mm. 0,119 0,119 0,089 0,089 0,089 0,119

                                        Índices de referencia:
                                                     ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


Comentarios.-
En las tres cartas siguientes se puede apreciar gráficamente la evolución de los fringes producidos por las las ACs, el viñeteo de campo (inf. al nominal) y las deformaciones de cada focal. Las tres cartas se colocaron en la esquina derecha.

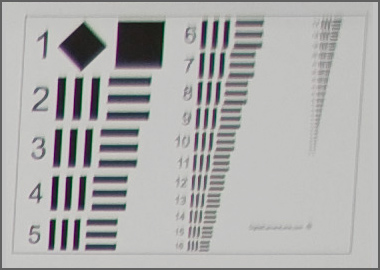

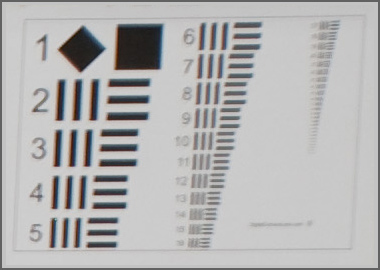

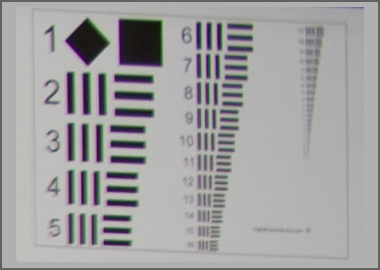

Cartas esquinas 35 mm. (lado derecho)
16 mm. f 1:4,5 24 mm. f 1:4,5

35 mm. f 1:4,5

- Enfoque y Fotometría.                                                                   Detalles en Metodología ►

Focales

De d.m.e. a infinito

 De infinito a d.m.e.
 16 mm. 0,8 s. 0,8 s.
35 mm. 0,8 s. 0,8 s.
Valores en segundos.


Consistencia: Correcta
Precisión: Correcta
Micro-ajustes necesarios: +3
