CANON EF 11-24/4 L USM
 ______________________________________________________________________________________________________________________



12 de Octubre de 2.015

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D MkII________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

11 mm. a f 1:5,6 - f 1:8 14 mm. a f 1:5,6 - f 1:8
18 mm. a f 1:5,6 - f 1:8 24 mm. a f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa. = 0
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB



- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

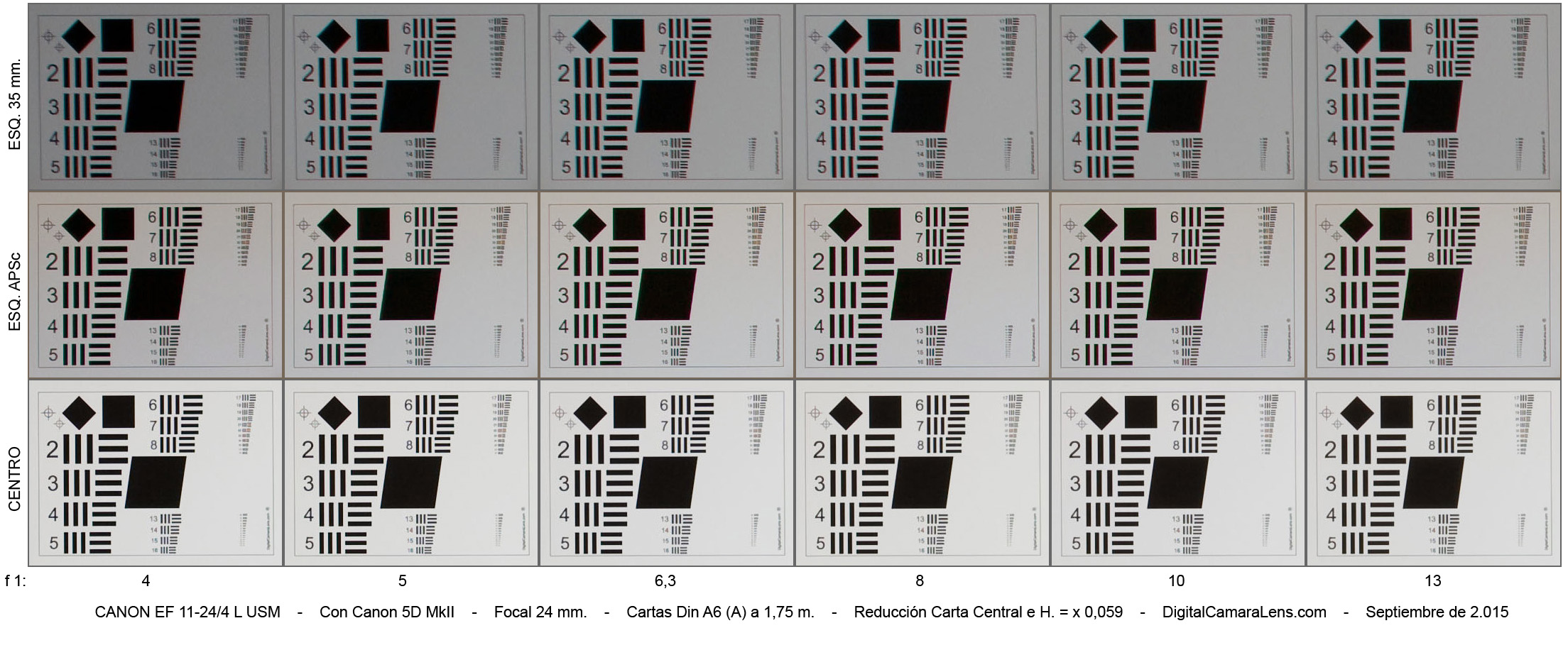

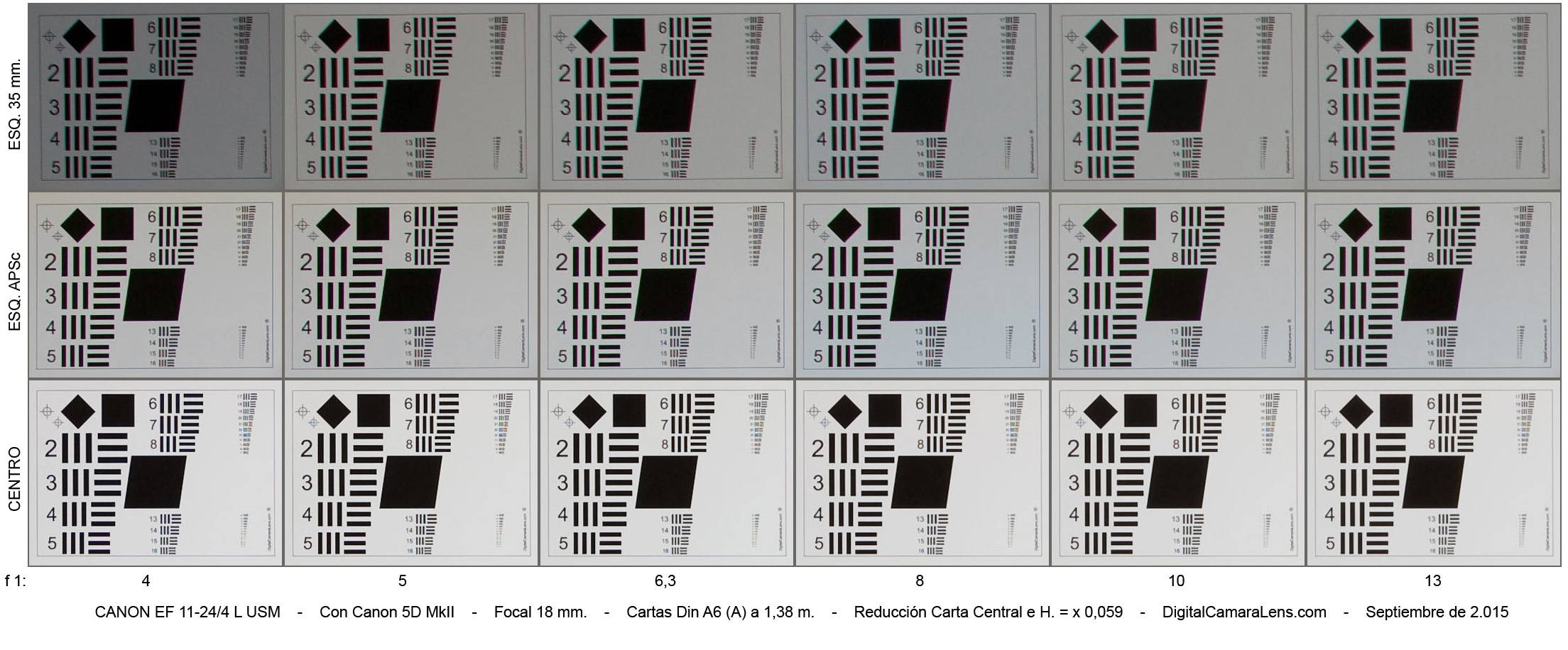

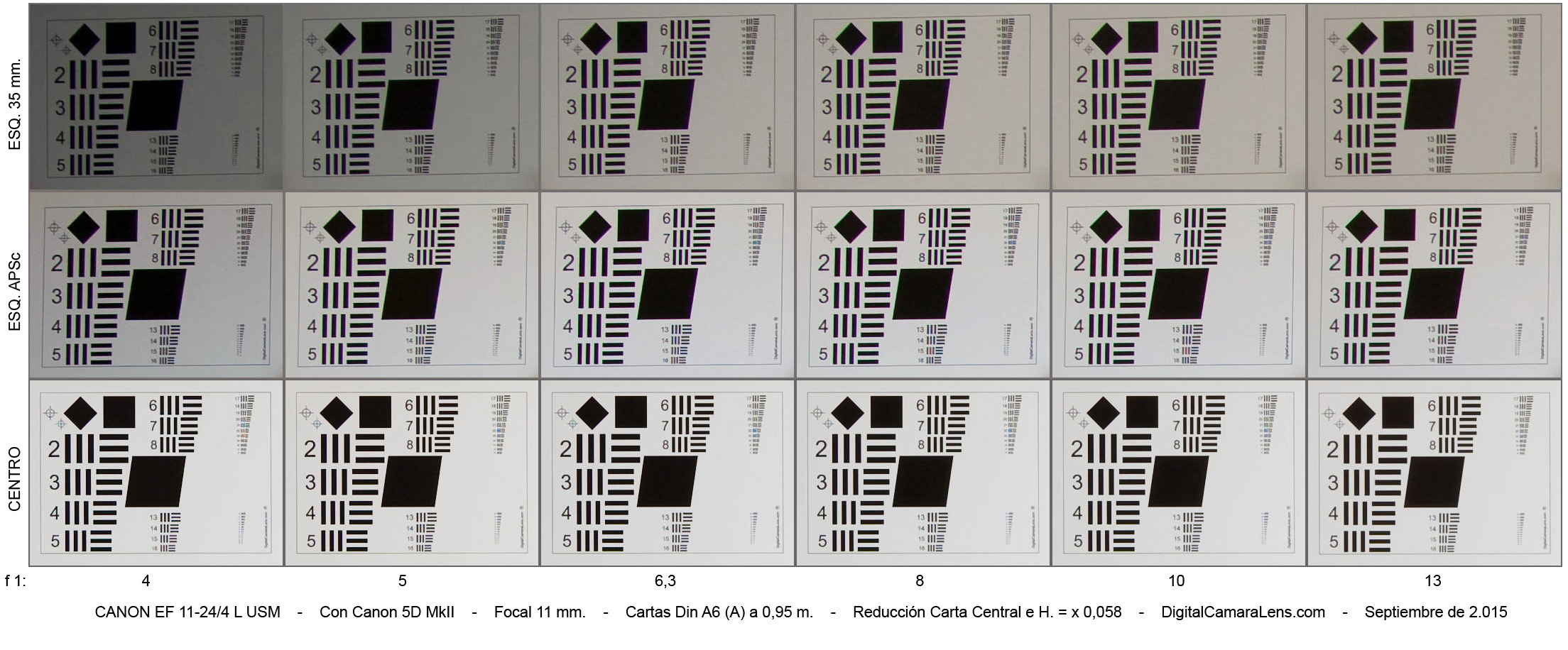

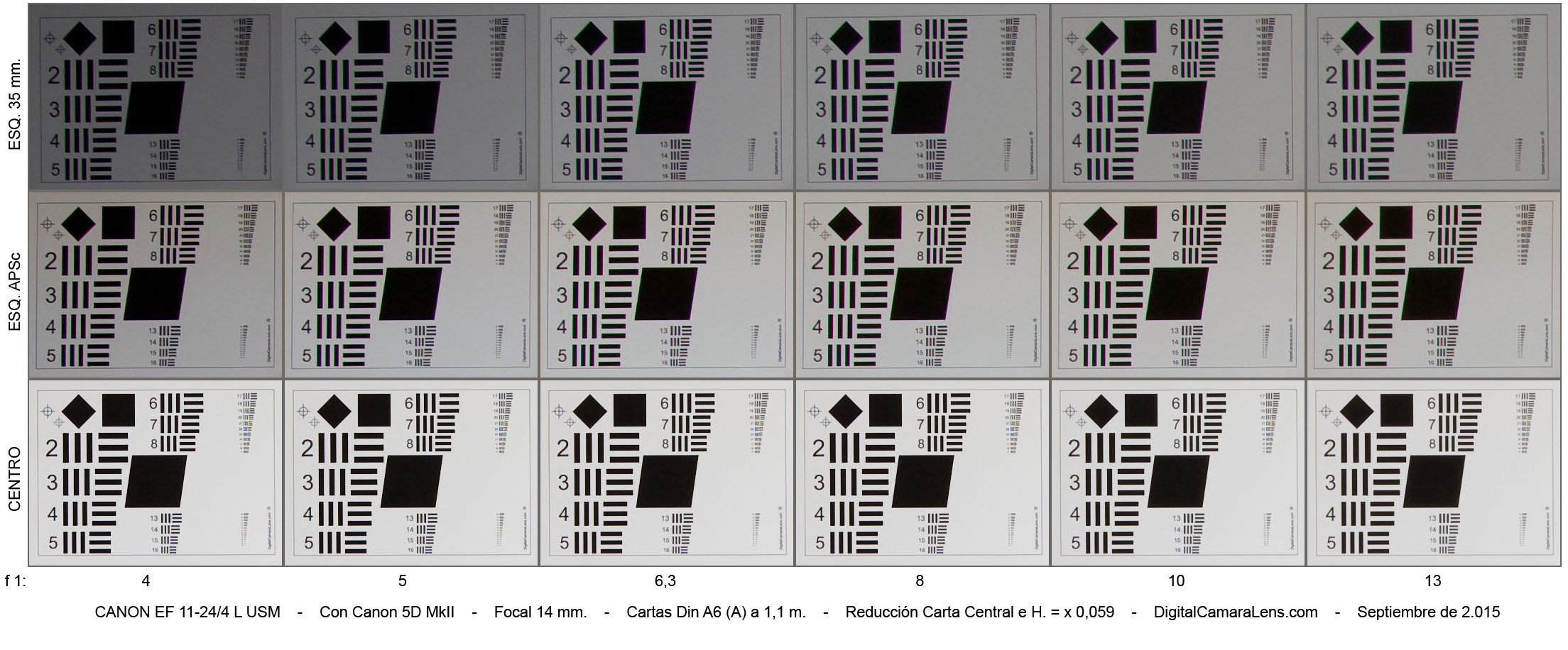

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





11 mm.

14 mm.

18 mm.

24 mm.



f 1:/

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13

4 - 5 - 6,3 - 8 - 10 - 13

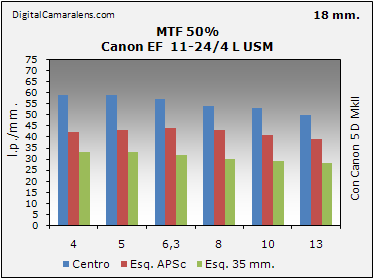

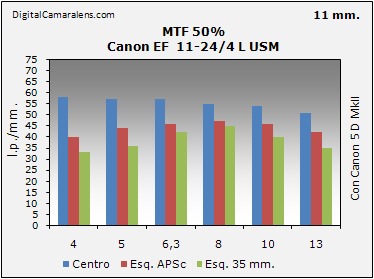

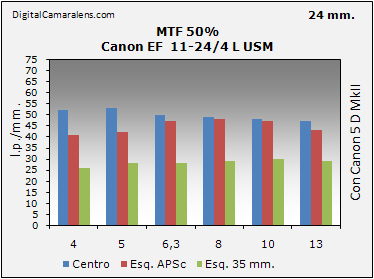

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►



11 mm. 4 5 6,3 8 10 13
Centro 58 57 57 55 54 51
Esq. APSc 40 44 46 47 46 42
Esq. 35 mm. 33 36 42 45 40 35
14 mm. 4 5 6,3 8 10 13
Centro 58 57 57 56 52 49
Esq. APSc 42 44 46 44 43 41
Esq. 35 mm. 32 35 37 40 35 34


18 mm. 4 5 6,3 8 10 13
Centro 59 59 57 54 53 50
Esq. APSc 42 43 44 43 41 39
Esq. 35 mm. 33 33 32 30 29 28
24 mm. 4 5 6,3 8 10 13
Centro 52 53 50 49 48 47
Esq. APSc 41 42 47 48 47 43
Esq. 35 mm. 26 28 28 29 30 29


Comentarios.-
Podemos ver en estas tablas un zoom brillante en la zona central presentando además, muy importante dada su tipología, un centro esquina razonablemente alineado. En cuanto a la reproducción de color de los dos tercios centrales es perfecta, sencillamente perfecta.

Según se estira la focal la bajada de nitidez no es muy acusada, la difracción empieza a hacer mella a partir de f 1:13.

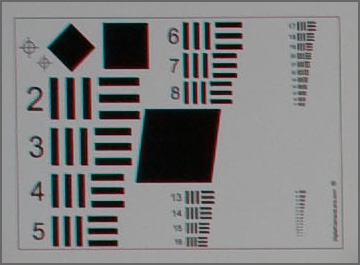

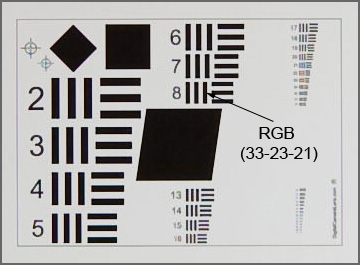

Carta Centro 11 mm. a f 1:4


Diafragma, focal y zona donde alcanza su mayor resolución.
La reproducción de color a plena abertura es excelente, como corresponde a un buen ultra-angular, libre de ACs longitudinales.

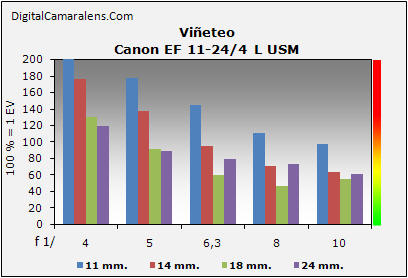

- Viñeteo                                                                                                                                Detalles en Metodología ►




Focales

f 1:/

 4 5 6,3 8 10
11 mm.

%

 212 177 145 111 98
14 mm. % 177 138 96 71 63
18 mm. .% 130 92 60 47 56
24 mm. % 119 89 80 73 61

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
11 mm. 1,2 m. -1,95 Baja
12 mm. 1,2 m. -1,37 Baja
14 mm. 1,5 m. -1,17 -
16 mm. 2 m. -0,19 -
20 mm. 2 m. +0,39 -
24 mm. 2,5 m. +0,58 -

Muestras gráficas de los valores máximos.

11 mm. a 1,2 m. -1,95%

24 mm. a 2,5 m. -0,58%

Comentarios.-
Valores muy contenidos, teniendo en cuenta que las distancias de enfoque son muy cortas. Este particular propicia mantener una focal cercana a la nativa en el caso de necesitar corregir en el post-proceso la distorsión al máximo.

Con 11 mm. de máximo angular podemos emular una óptica descentrable, evidentemente solo en desplazamiento y perdiendo resolución total de manera apreciable.

En la foto de abajo emulamos un 17 mm. disparando desde la misma posición. Primero a 17 mm. con el consiguiente contrapicado y después a 11 mm. con recorte posterior.

*** Fotografía con intercambio. (pasar el ratón por encima)


Inicial a 17 mm. / Recortada 17 mm. paralelos.

- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 4 5 6,3 8 10 13 Amplitud
11 mm. % - 0,15 0,24 0,21 0,21 0,21 media
14 mm. % - - 0,30 0,27 0,24 0,24 reducida
18 mm. % - - 0,3 0,3 0,36 0,39 reducida
24 mm. % - - - 0,41 0,44 - media

Valoración de ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


24 mm. -  Carta de la esquina 35 mm.
Sin corrección de viñeteo. Con corrección de viñeteo.



- Resistencia al sol frontal y lateral.-
Como es normal en estos zooms ultra-angulares con elemento frontal convexo de grandes dimensiones tenemos que ir con cuidado con los reflejos producidos por luces indirectas tangenciales. Si trabajamos en caballete la forma más razonable de evitarlos es aumentar la cobertura del parasol con un simple cartón negro. En sentido frontal la resistencia al sol y focos es buena manteniendo un contraste muy razonable.


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
11 mm. 0,8 s. 0,8 s.
24 mm. 0,8 s. 0,8 s.
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: 0
Dado el rango focal y el sistema de enfoque USM de anillo la respuesta es prácticamente instantánea.
