En esta prueba vamos a ver un objetivo histórico del sistema Zeiss Ikon
que, como ya sabréis los posibles interesados, comparte bayoneta con el
sistema Leica M.
El análisis se publica en formato ficha dado el tipo de objetivo y
el soporte (máquina) con el que se ha probado. Los valores y test se
realizaron con dos unidades distintas en el plazo de un año
coincidiendo todos éllos.
|

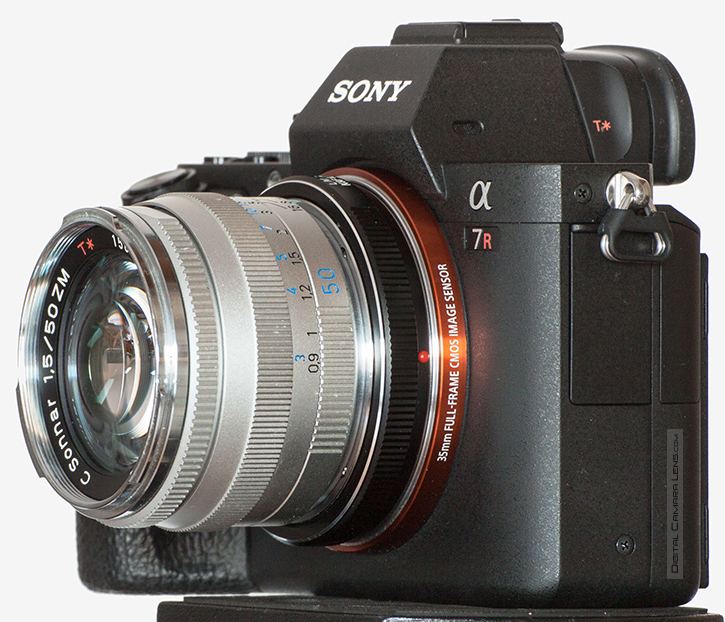

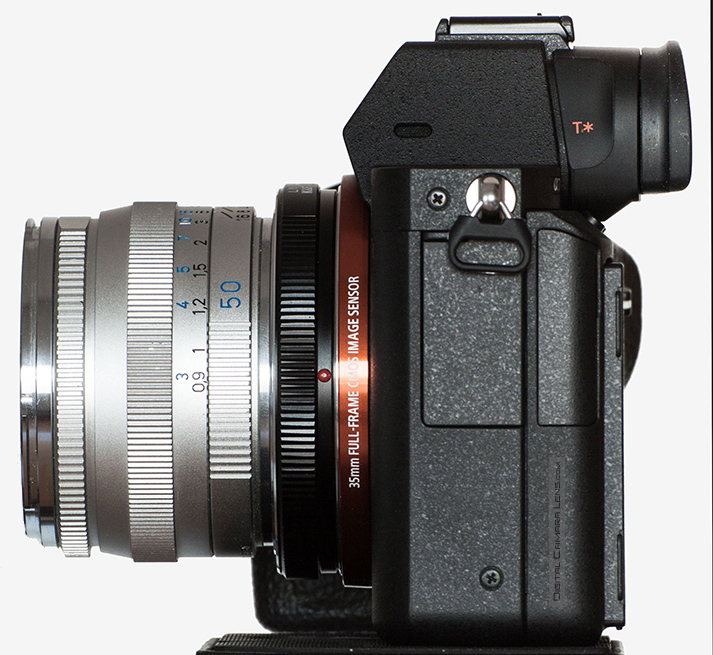

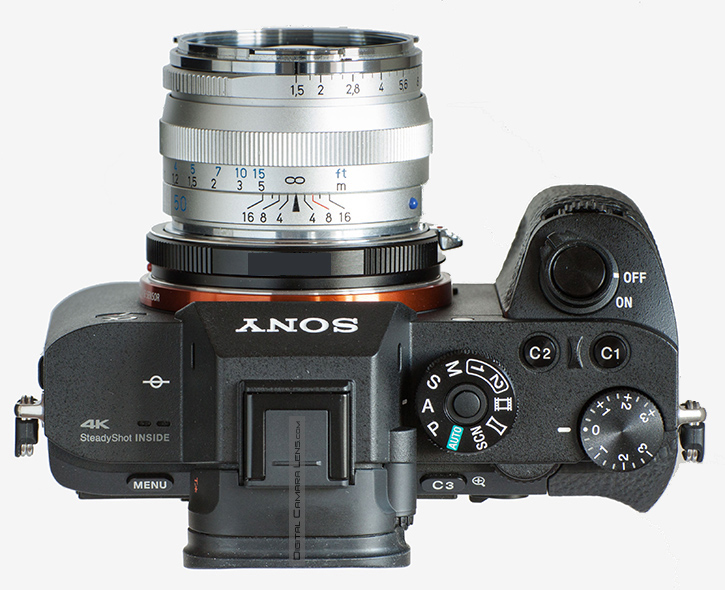

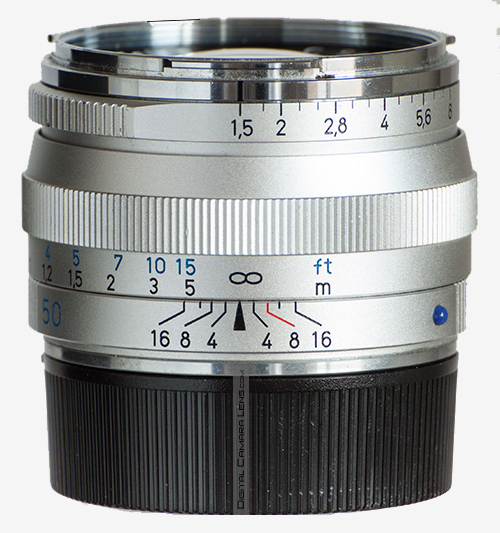

A continuación unas fotografías del
objetivo, la ficha de los detalles de
diseño y operativos y la de c.c.t.t.
|
 |
| |
 |
| |
 |
| |
 |
| |
|
Características Constructivas y Acabados -
Inspección Exterior |
|
Anunciado - Inicio comercialización:
Chasis:
metálico.
Exterior: metal.
Bayoneta: aluminio anodizado, acabado excelente.
Elementos telescópicos: ninguno.
Aislamiento externo: sin junta de caucho tórica ni túnel interno de
desplazamiento de pupila.
Anillo enfoque manual: directo sobre helicoidal. Recorrido entre
topes 90º. Ajustes laterales y longitudinales excelentes.
Tipo de enfoque:
interno por grupo delantero, el elemento frontal no rota.
Parasol: opción.
Ventana de distancia: No tiene. Los mts. orientativos se
visualizan por máquina.
Unidad probada: usada nivel medio. |
|
| |
|
CARACTERÍSTICAS TÉCNICAS (Fabricante) |
|
Descripción |
Valor |
|
Círculo de Imagen |
35 mm. |
|
Peso |
250 gr. |
|
Dimensiones |
L = 45
mm. |
|
Ø = 56
mm. |
|
Tamaño
del Filtro |
46 mm. |
|
Construcción |
6 Elementos |
|
4 Grupos |
|
Láminas en el diafragma |
10 red |
|
Ángulo
de visión Horizontal en 35 mm. |
38,4º |
|
Aberturas |
Max. = 1,5 |
|
Mín. =
16 |
|
Distancia Mínima de Enfoque |
90 cm. |
|
Magnificación Máxima |
1:15 |
|
Accesorios |
Parasol
opcional |
Mont.
Disp. : Zeiss ZM
Zona de descarga de manuales |
|
| |
|
- Definición en
exterior.
Detalles en
Metodología
► |
 |
|
50 mm. a
f 1:5,6
-
f 1:8 |
|
Distancia: 35 m.
Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW [Firmware de
Sony A 7rII - 4.01]
Medición: Evaluativa. |
Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque:
Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 42,16 Mpx. - Espacio en disco: 8 MB
|
|
- Definición en
estudio. Detalles en
Metodología ► |
|
Para ver el mosaico de la focal deseada haz
clic en
sus aberturas. |
|

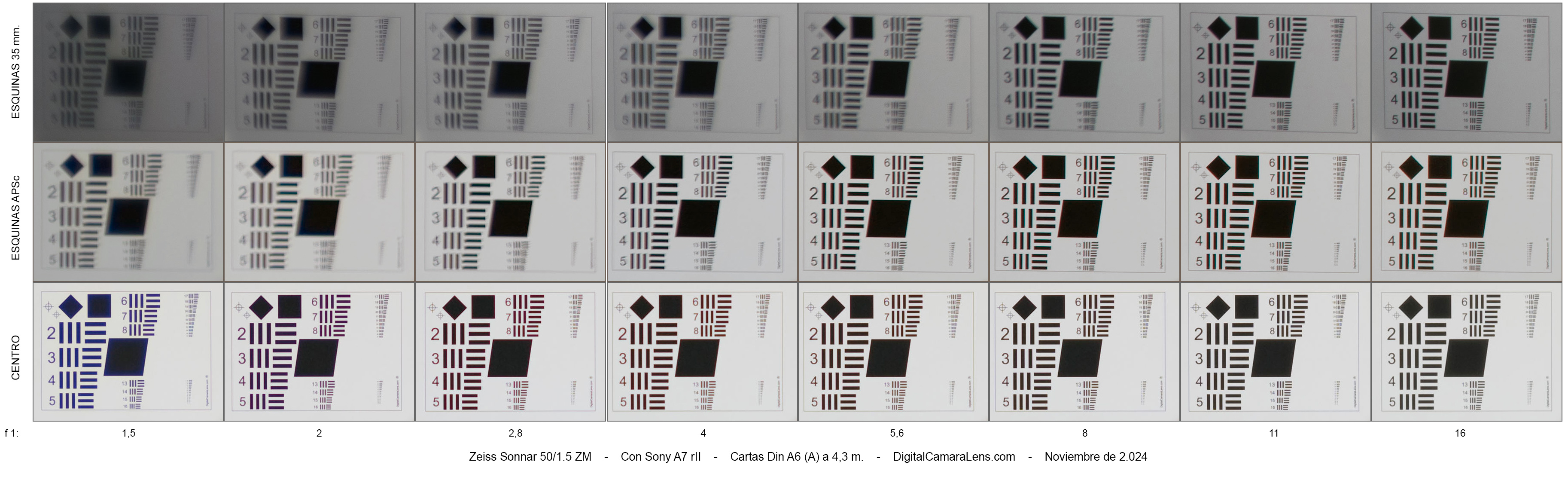

Mosaicos
de Cartas de Resolución |
|
Focales |
|
Aberturas |
|
|
|
|
|
|
|
Miniatura Genérica |
|
50 mm.
|
|
f 1:/
1,5 - 2 - 2,8 - 4 - 5,6 - 8 - 11 - 16
|
|
|

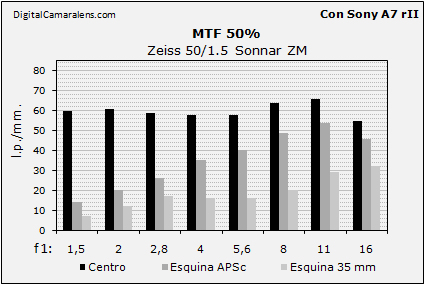

Resolución en
estudio MTF50% (Valor
óptimo teórico 74 l.p./mm.) Detalles en
Metodología ► |
 |
|
f 1:/ |
1,5 |
2 |
2,8 |
4 |
5,6 |
8 |
11 |
16 |
|
Centro |
60 |
61 |
59 |
58 |
58 |
64 |
66 |
55 |
|
Esquina APSc |
14 |
20 |
26 |
35 |
40 |
49 |
54 |
46 |
|
Esquina 35 mm |
7 |
12 |
17 |
16 |
16 |
20 |
29 |
32 |
|

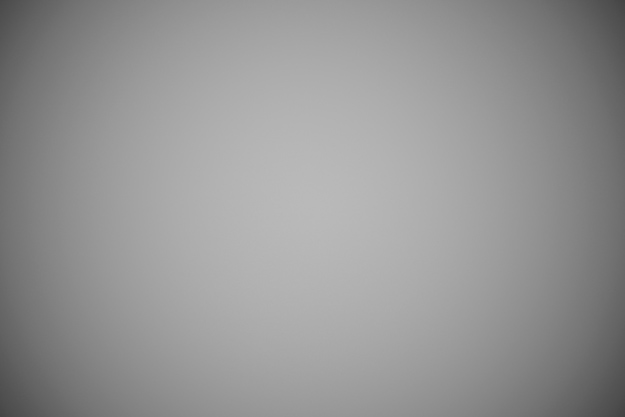

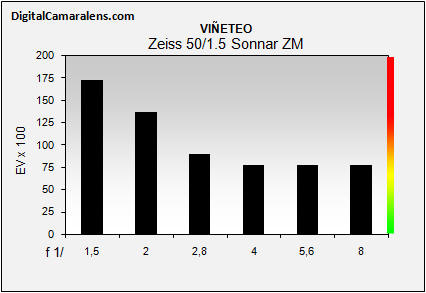

- Viñeteo.
Detalles en
Metodología
► |
|
Diafragmas |
f 1:/ |
1,5 |
2 |
2,8 |
4 |
5,6 |
8 |
|
Valores |
% |
172 |
137 |
90 |
78 |
77 |
77 |
|
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev |
|
Probeta de f 1:1,5 |
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|
|
Focal |
Dist. |
% |
Inversión |
|
50 mm. |
5 mts. |
-0,56 |
- |
|
| -
Aberraciones Cromáticas
Laterales. Detalles en
Metodología
► |
Valoración
de ACs
laterales por focal y abertura.
|
Diafragmas |
f 1:/ |
1,5 |
2 |
2,8 |
4 |
5,6 |
8 |
11 |
16 |
|
Valores |
% |
- |
- |
- |
- |
0,02 |
0,04 |
0,04 |
0,04 |
|
Amplitud |
|
|
|
|
|
ma |
ma |
a |
a |
Índices de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente
a: amplia | m: media | r: reducida |
Valoración
de ACs Longitudinales.
Detalles en
Metodología
► |
|
f 1:/ |
1,5 |
2 |
2,8 |
|
R |
40 |
50 |
57 |
|
G |
48 |
33 |
32 |
|
B |
122 |
70 |
40 |
|
|
* Muestreo de carta
centro en Línea 7 vertical con promedio de 3 px. y 3 mediciones. |
-
Enfoque y Fotometría. Detalles en
Metodología
► |
Como en todos los objetivos de esta época el horquillado de enfoque
de infinito a 5 m. es muy estrecho y en estas focales empieza a ser
farragoso y delicado si queremos una nitidez/enfoque precisa a
grandes aberturas.
|
-
Resistencia al sol frontal (Flare)
Pendiente |
|
-
Evaluación.
Este apartado es atípico dado el tipo de
prueba informativa o ficha. Como veréis no hay puntuación y el rendimiento
de cada apartado, según máquina, lo dejo para que lo valoren los posibles
interesados.
|
|
PUNTUACIÓN |
|
Descripción |
Valor (0-10) |
|
Calidad Óptica |
|
|
Definición |
-
(50%) |
|
Aberraciones Cromáticas Laterales |
- (12.5%) |
|
Viñeteo |
- (12.5%) |
|
Distorsión Geométrica |
- (12.5%) |
|
Color |
- (12.5%) |
|
Media
Óptica |
- (60%) |
|
Versatilidad |
-
(13%) |
|
Construcción |
-
(13%) |
|
Relación Valor/Coste |
-
(13%) |
|
Nota Media |
- |
|
 |
 |
|
|
| |
