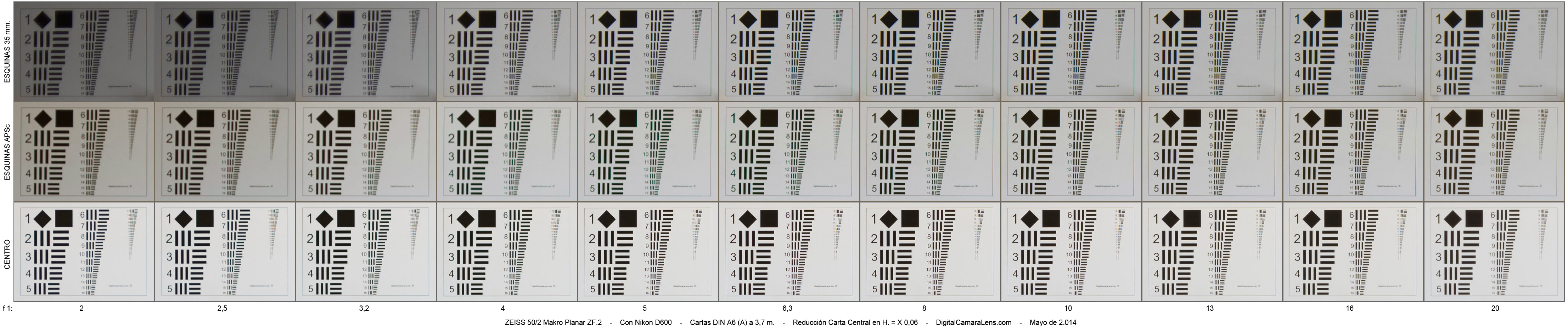

- Definición en
estudio. Detalles en
Metodología ► |
|
|

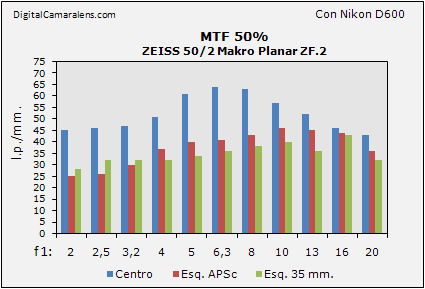

Resolución en
estudio MTF50%
Detalles en
Metodología ► |
|
|
Valores en l.p./mm. |
|
f 1: |
2 |
2,5 |
3,2 |
4 |
5 |
6,3 |
8 |
10 |
13 |
16 |
20 |
|
Centro |
45 |
46 |
47 |
51 |
61 |
64 |
63 |
57 |
52 |
46 |
43 |
|
Esq. APSc |
25 |
26 |
30 |
37 |
40 |
41 |
43 |
46 |
45 |
44 |
36 |
|
Esq. 35 mm. |
28 |
32 |
32 |
32 |
34 |
36 |
38 |
40 |
36 |
43 |
32 |
|
|
*
Valores
máximos en centro y alineados centro/esquina. |
|
Comentarios.-
Revisando el comportamiento centro/esquina podemos ver que
este 50 Macro -de ampliación 1:2- no sigue la evolución
habitual de otros macro 1:1 ó del concepto Macro en general.
Vemos que los valores MTF tienen la alineación
centro/esquina en una zona media respecto a las que obtienen las ópticas macro y
las de retrato.
Echándole un vistazo rápido a la gráfica del
Nikkor AF-S 60/2,8 Micro G y a la del
Canon EF 50/1,2 L USM, por poner unos representantes
cercanos de focal, se entenderá rápidamente. Y eso ni es
bueno ni es malo, simplemente marca el carácter de su diseño
y las "intenciones" de uso más adecuadas o habituales.
Sobre los valores máximos chequeados en la Canon 5D MkII
habitual pues decir que esas 61,64 y 63 l.p./mm. en el
centro en los f 1:6,3 el Nikkor para alcanzarlas se tiene que
estirar hasta los f 1:9 y el Canon 1,2 L no los
logra nunca.
|
 |

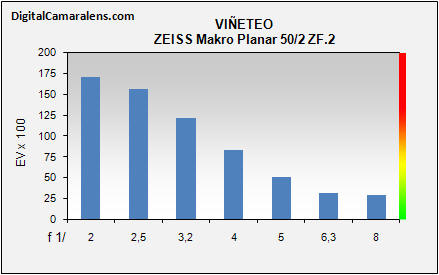

- Viñeteo.
Detalles en
Metodología
► |
|
Diafragmas |
f 1:/ |
2 |
2,5 |
3,2 |
4 |
5 |
6,3 |
8 |
|
Valores |
% |
170 |
157 |
122 |
83 |
51 |
32 |
30 |
|
Tipo de viñeteo: radial
100% Sat. = 1 Ev |
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|
|
Focal |
Dist. |
% |
Inversión |
|
50 mm. |
3 m. |
-0,32 |
- |
|
50 mm. |
d.m.e |
-1 |
- |
|
Comentarios Distorsión Geométrica
Ver más detalles en primera prueba
► |
-
Aberraciones Cromáticas. Detalles en
Metodología
► |
Valoración
de ACs
laterales por abertura.
|
Diafragmas |
f 1:/ |
2 |
2,5 |
3,2 |
4 |
5 |
6,3 |
8 |
10 |
13 |
16 |
20 |
|
Valores |
.. |
- |
0 |
0,03 |
0,03 |
0,08 |
0,14 |
0,08 |
0,14 |
0,17 |
0,08 |
0,08 |
Índices
de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente |
-
Enfoque y Fotometría. Detalles en
Metodología
► |
En este apartado, al tratarse de un objetivo de enfoque manual, hay
que hablar de la longitud de arqueo de infinito a las distancias
habituales de enfoque y de la suavidad, holguras laterales y
precisión del anillo de MF.
El diseño operativo del anillo de enfoque reparte los 310º de
recorrido en 30º para distancias de infinito a 1 m. y el resto lo
destina hasta llegar a los 24 cm. de distancia mínima de enfoque. El
reparto está bien realizado y la holgura en contra-giro es nula.
Recordar que la confirmación de enfoque que recibimos por el visor
hay que revisarla y proceder a su micro-ajuste si fuera necesario ya
que su precisión corre a cargo de la gestión de cada máquina.
Ver página de generalidades
►
|
|
|
| |
