3 de Enero de 2.010
19 de Julio de 2.013
Partes de la Página
Características Técnicas
▼
|
 |
PARTES DE LA PRUEBA |
|
CONSTRUCCIÓN | |
ANÁLISIS |
|
EVALUACIÓN |
|
Con
Canon 5D MkII _____________________________________________________________________________________________________________________________ |
La construcción y acabados externos de este objetivo obedecen a las líneas
generales de la nueva gama de ópticas fijas para cámaras SLR y DSLR de Zeiss.
En esta página se detallan
los apartados comunes. Con montura Canon, al no llevar anillo externo de
diafragmas, el diseño externo es muy sobrio y limpio aunque un poco más
voluminoso en esa zona.
El diseño operativo de enfoque en este objetivo es de extensión externa no
rotativo. La extensión la realizan dos elementos siendo el primero el propio
anillo de enfoque. La abertura
máxima de f 1:2 la conserva hasta la distancia mínima de enfoque (44 cm.),
hay otro tipo de macros que al llegar a esta distancia bajan hasta un punto.
Para pasar
de infinito a su distancia mínima de enfoque debemos de girar el anillo del
barrilete aprox. 340º. El giro del anillo está poco desmultiplicado en su inicio y
mucho más
al final del recorrido. La fuerza que hay que ejercer es apreciable sin
llegar a ser duro en condición de nuevo, con un poco de uso, como sucede en
la segunda unidad probada la fuerza baja. El ajuste mecánico lateral y longitudinal en todo su
desplazamiento así como el desplazamiento de la helicoidal -como en toda la serie- es excelente.
Realizando enfoques a distintas distancias me encuentro con un arqueo en la zona
de 3 a 5 m. un poco estrecho. La confirmación de enfoque aparece y desaparece
por el visor de forma muy rápida si se acciona el giro de forma rápida. Si vamos a usar
diafragmas entre f 1:2 y f 1:3,2 hay que ir con especial atención en este apartado y
observar la dirección de giro que es: en distancias cortas de la mínima de
enfoque hasta la deseada y en largas al revés.
El parasol de esta óptica es circular y de dimensiones muy generosas.
A continuación varias fotografías del objetivo, la ficha de operatividad y
la de c.c.t.t.
|

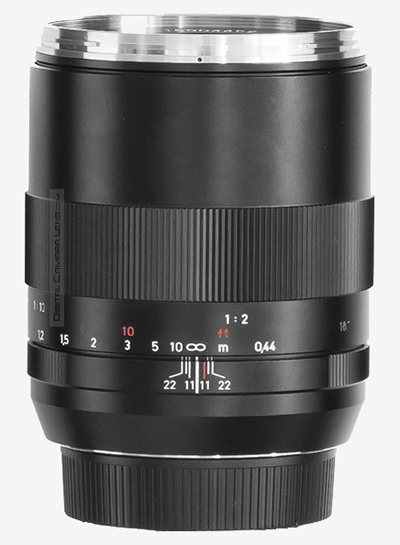

Alzado estándar. |
 |
|

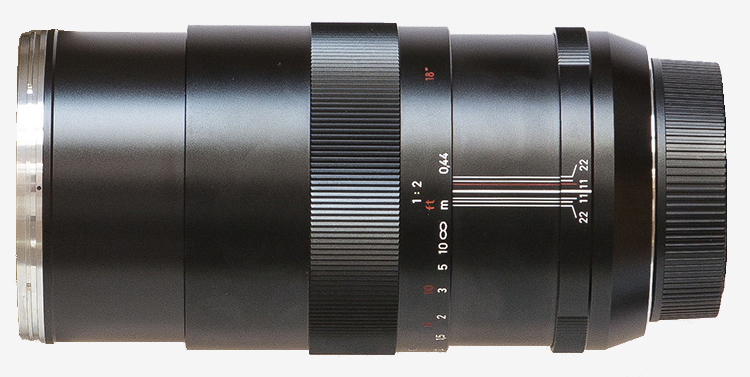

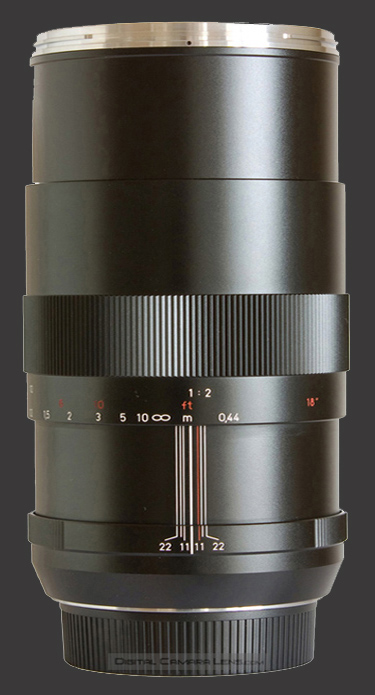

Acostado extendido a la d.m.e. Aqui se observan los dos elementos
extensibles.
|
 |
|
En esta ocasión, abajo, he hecho un montaje con
una foto de archivo que hice en 2.010. Se trata de un 100 MP de montura
Nikon que pongo al lado del ZE de la prueba para simular una
"radiografía".

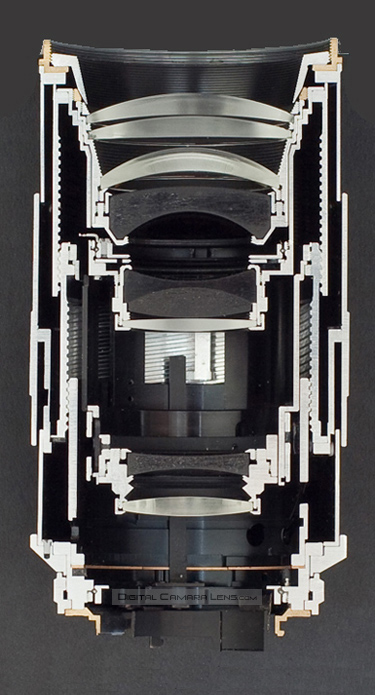

La foto de la derecha no es ningún montaje, se trata de una unidad
normal de producción de un 100/2 MP ZF que se cortó por la mitad, si
señor... (que lástima ¿no?). En la foto apreciareis las secciones de
cada parte del objetivo, el corte axial de las dos helicoidales de las
secciones
extensibles, las zonas de aluminio y las de bronce, el diafragma con la
lámina que lo controla, etc... Algunos elementos, dado el compuesto del
vidrio, no han quedado traslucidos después del corte.
La mitad del 100 MP y el demo para realizar esta prueba fue y ha sido
cedido por
FotoTecnica Import, importador y distribuidor oficial en España de
Carl Zeiss AG
|
  |
|

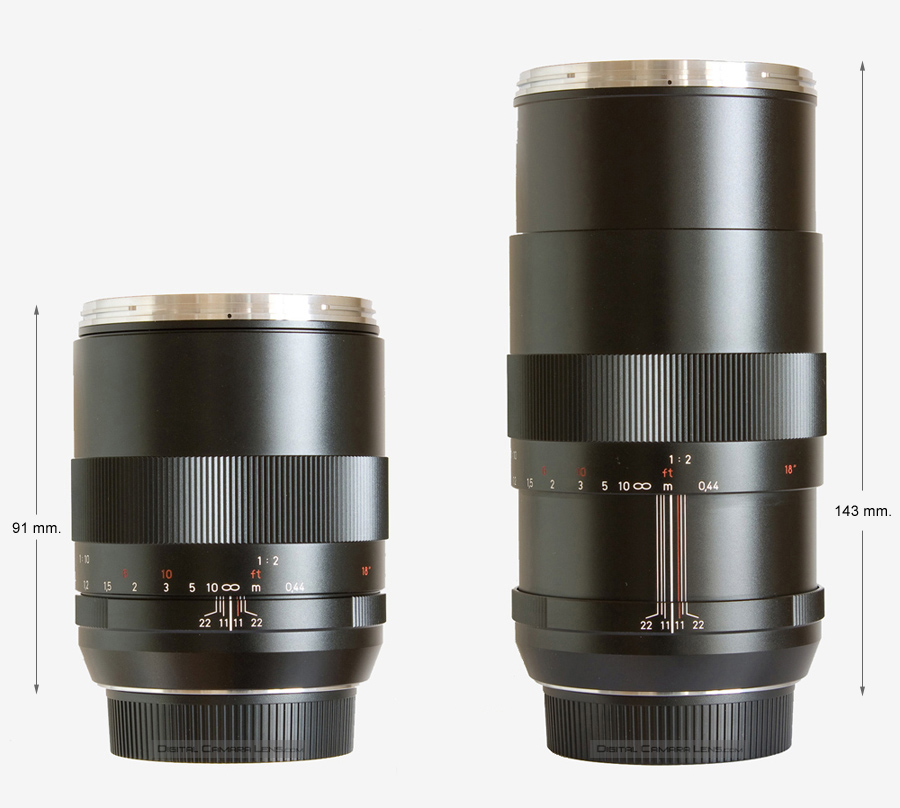

En esta foto se ve el diferencial de
tamaño el objetivo con enfoque a infinito y a su d.m.e. (imagen
ampliable)
|
 |
Longitud
91 mm. en Infinito
| 143 mm. a 44 cms. de d.e. |
|

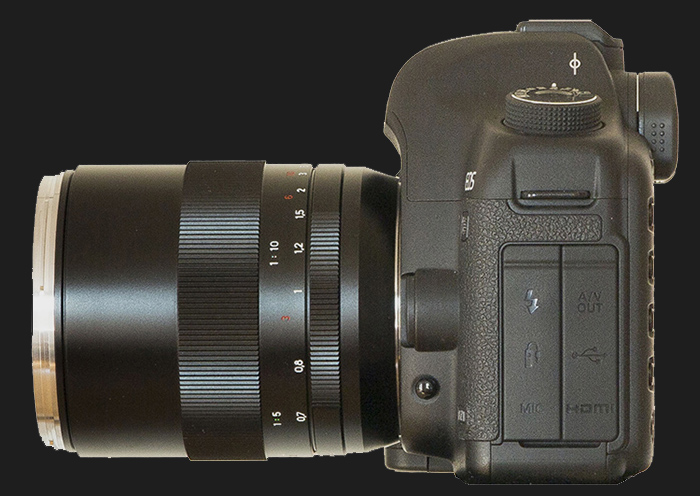

Por último un perfil
montado en la máquina de pruebas, en esta ocasión sin parasol.
|
 |
|
|
|
CARACTERÍSTICAS TÉCNICAS |
|
Descripción |
Valor |
|
Focal |
97,5 mm. |
|
Círculo de Imagen |
35 mm. |
|
Peso |
680 gr. |
|
Dimensiones |
L = 89 mm. |
|
Ø = 76
mm. |
|
Tamaño
del Filtro |
67 mm. |
|
Construcción |
9 Elementos |
|
8 Grupos |
|
Láminas en el diafragma |
9 |
|
Angulo
de visión Horizontal en 35 mm. |
20,9º
|
|
Aberturas |
Max. =
2 |
|
Mín. =
22 |
|
Distancia Mínima de Enfoque |
44 cm. |
|
Magnificación Máxima |
1:2 |
|
Accesorios |
Parasol
de serie. |
|
Mont.
Disp. : ZE, ZF y ZK. |
|
|
Hoja Técnica
del Fte. |
|
