ZEISS
Otus
1.4/85
________________________________________________________________________________________________________________________ |
24 de Febrero de 2.015
Partes de la Página
Definición en
Estudio
▼
Viñeteo
▼
Distorsión
▼
A. Cromáticas
▼
Enfoque
▼ |
 |
PARTES DE LA PRUEBA |
|
CONSTRUCCIÓN
| |
ANÁLISIS |
|
EVALUACIÓN |
|
Con
Nikon D810 y
D600______________________________________________________________________________________________________________________ |
|
- Definición en
exterior.
(Nikon
D810)
Detalles en
Metodología
► |
 |
|
85 mm. a f
1:1,4 -
f 1:5,6
-
f 1:8 |
|
Distancia: 30 m.
Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW
Medición: Matricial. |
Procesado de .JPG: con A.C.R. de PS CS6.
Todos los ajustes estándar excepto enfoque:
Cantidad 40, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño
36 Mpx. - Espacio en disco: +/- 4 MB
|
|
- Definición en
estudio. (Nikon
D810)
Detalles en
Metodología ► |
|
|

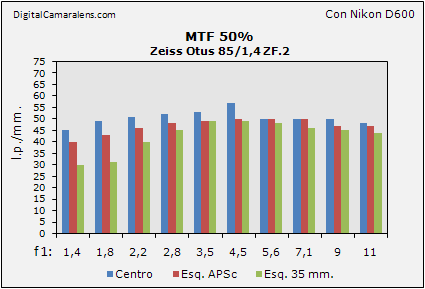

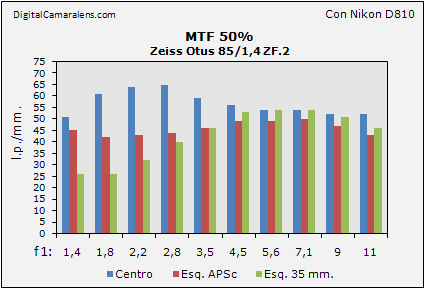

Resolución en
estudio MTF50%
Detalles en
Metodología ► |
 |
|
|
Valores en l.p./mm. |
|
f 1: |
1,4 |
1,8 |
2,2 |
2,8 |
3,5 |
4,5 |
5,6 |
7,1 |
9 |
11 |
|
Centro |
45 |
49 |
51 |
52 |
53 |
57 |
50 |
50 |
50 |
48 |
|
Esq. APSc |
40 |
43 |
46 |
48 |
49 |
50 |
50 |
50 |
47 |
47 |
|
Esq. 35 mm. |
30 |
31 |
40 |
45 |
49 |
49 |
48 |
46 |
45 |
44 |
|
 |
|
|
Valores en l.p./mm. |
|
f 1: |
1,4 |
1,8 |
2,2 |
2,8 |
3,5 |
4,5 |
5,6 |
7,1 |
9 |
11 |
|
Centro |
51 |
61 |
64 |
65 |
59 |
56 |
54 |
54 |
52 |
52 |
|
Esq. APSc |
45 |
42 |
43 |
44 |
46 |
49 |
49 |
50 |
47 |
43 |
|
Esq. 35 mm. |
26 |
26 |
32 |
40 |
46 |
53 |
54 |
54 |
51 |
46 |
|

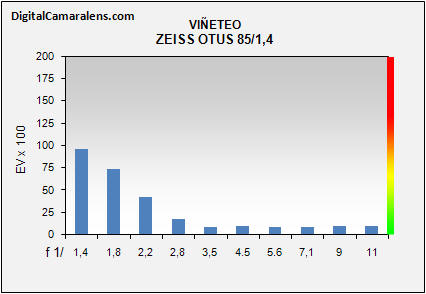

- Viñeteo.
Detalles en
Metodología
► |
|
Diafragmas |
f 1:/ |
1,4 |
1,8 |
2,2 |
2,8 |
3,5 |
4,5 |
5,6 |
7,1 |
9 |
11 |
|
Valores |
% |
96 |
74 |
42 |
18 |
9 |
10 |
9 |
9 |
10 |
10 |
|
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev |
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|
|
Focal |
Dist. |
% |
Inversión |
|
85 mm. |
5 m. |
+0,30 |
muy ligera |
|
Comentarios Distorsión Geométrica |
 |
La probeta clásica a 5 m.
|
 |
|
Otra probeta de celdillas cuadradas donde se pueden obtener más
datos. A 5 m. se observa una ligera inversión. Las dos cartas de
esquinas de la
secuencia de estudio así lo reflejan. |
-
Aberraciones Cromáticas.
(Nikon
D810)
Detalles en
Metodología
► |
Valoración
de ACs
laterales por focal y abertura.
|
Diafragmas |
f 1:/ |
1,4 |
1,8 |
2,2 |
2,8 |
3,5 |
4,5 |
5,6 |
7,1 |
9 |
11 |
Amplitud |
|
Valores |
% |
- |
- |
0,05 |
0,07 |
0,11 |
0,09 |
0,09 |
0,09 |
0,09 |
0,09 |
Baja |
Índices
de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente |
|
Comentarios.-
De f 1:2,2 a f 1:3,5 se aprecian ligeras ACs en la zona de entrada
cuyos fringes y valores suben hasta los f 1:3,5. A partir de f 1:4,5 la
dispersión se vuelve simétrica y se estabiliza hasta el final de los
diafragmas probados.
La aberración esférica se muestra medianamente corregida con con un
residual negativo que mitiga la magnitud y brillo de los fringes en el
desenfoque trasero, así como favorece un desenfoque más temprano.
|
La prueba "del algodón" en cuestión de fringes, zonas de alto contraste
y brillo en esquinas.
|
|
 |
*** Si presionas la imagen se descargará el original al 100% |
-
Enfoque y Fotometría. Detalles en
Metodología
► |
En este apartado, al tratarse de un objetivo de enfoque manual, hay
que hablar de la longitud de arqueo de infinito a las distancias
habituales de enfoque y de la suavidad, holguras laterales y
precisión del anillo de MF. En este sentido la mecánica es
excelente, sin paliativos.
Si se le quiere sacar el máximo partido al rendimiento en su máxima
abertura debería seguirse el método que se comenta
en esta
página de generalidades.
|
|
|
| |
|
|
