ZEISS  Milvus 1.4/50 ZF.2
 ________________________________________________________________________________________________________________________



12 de Febrero de 2.017
Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Sony A7rII, Canon 5DSr y Nikon D610___________________________________________________________________________________________

- Complemento de Bodegón.                                                                                          Detalles en Metodología ►
50 mm. a  f 1:1,4 - f 1:1,8 - f 1:2,2 - f 1:2,8


Distancia: 1,76 m. al punto de enfoque central

 Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D610 - C 1.01 - L 2.009]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 60, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco:  3,5 MB



- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

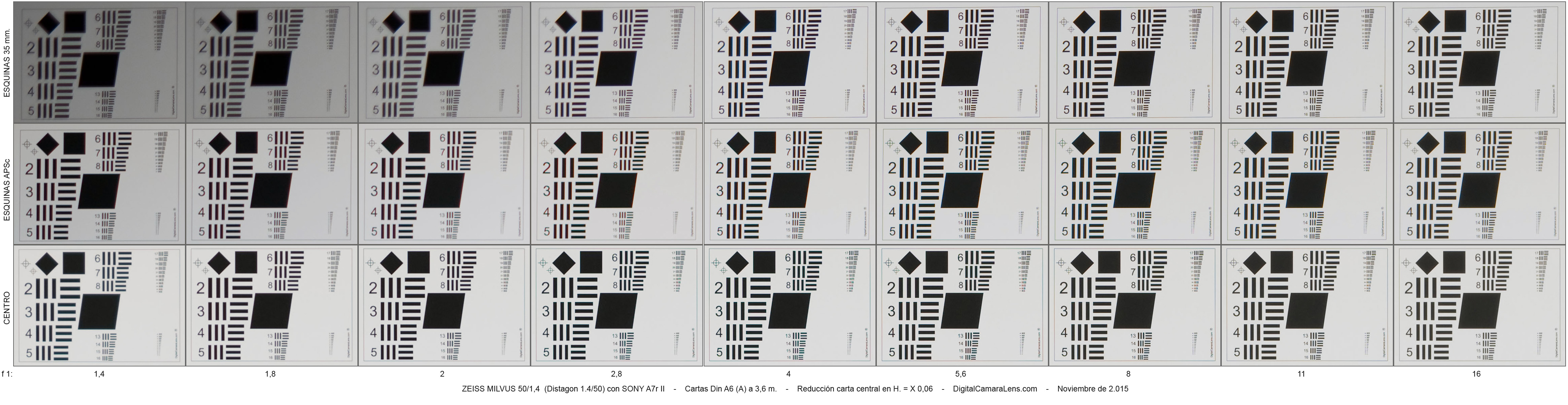

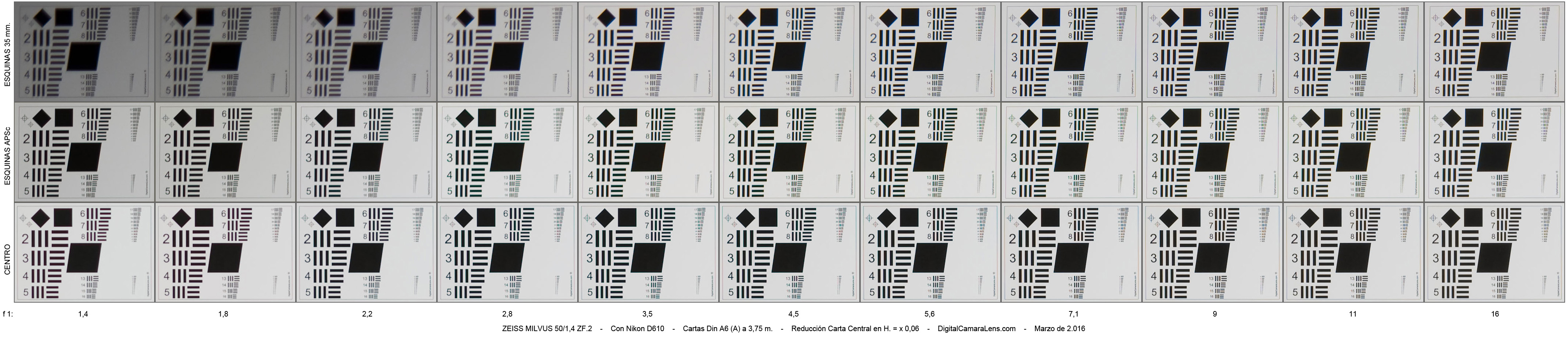

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




Sony A7rII

Nikon D610




f 1:/

1,4 - 1,8 - 2 - 2,8 - 4 - 5,6 - 8 - 11 - 16

1,4 - 1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11 - 16

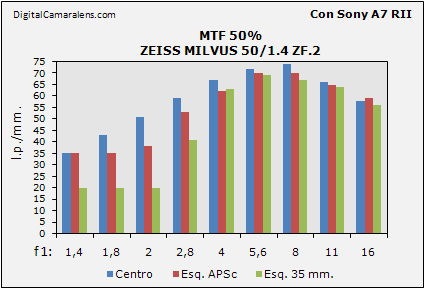

Resolución en estudio MTF50%                                                                              Detalles en Metodología ►

   Valores en l.p./mm.
f 1: 1,4 1,8 2 2,8 4 5,6 8 11 16
Centro 35 43 51 59 67 72 74 66 58
Esq. APSc 35 35 38 53 62 70 70 65 58
Esq. 35 mm. 20 20 20 41 63 69 67 64 56


    Valores en l.p./mm.
f 1: 1,4 1,8 2 2,8 4 5,6 8 11 16
Centro 33 40 48 61 63 80 78 72 62
Esq. APSc 27 26 26 41 46 63 60 52 40
Esq. 35 mm. 19 19 19 22 38 56 55 47 40




  Valores en l.p./mm.
f 1: 1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11 16
Centro 34 37 42 48 53 57 59 61 61 58 54
Esq. APSc 41 42 43 45 54 58 57 58 56 54 53
Esq. 35 mm. 19 19 19 26 36 42 49 55 57 52 50

Implementado: 21-2-2.017


    Valores en l.p./mm.
f 1: 1,4 2 2,8 4 5,6 8 11 16
Centro 28 39 52 56 57 54 51 44
Esq. 1/4 28 28 36 42 46 48 46 39
Esq. APSc 30 30 37 43 50 49 47 38
Esq. 35 mm. 16 16 20 32 43 44 42 37

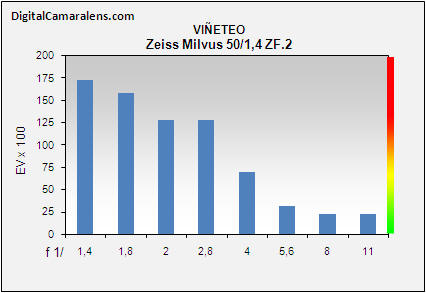

- Viñeteo.                                                                                                                              Detalles en Metodología ►




Diafragmas

f 1:/

 1,4 1,8 2 2,8 4 5,6 8 11
Valores

%

 172 158 128 128 70 31 22 22
Tipo de viñeteo: radial
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
50 mm. 4,5 m. -1,25 -

Comentarios Distorsión Geométrica.-
Muy Lineal.

- Aberraciones Cromáticas.                                                                                             Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,4 1,8 2 2,8 4 5,6 8 11 16

Valores

%

 - - - 0,15 0,10 0,08 0,06 0,06 0,04

Amplitud

         m m r r r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         a: amplia |  m: media  |  r: reducida

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►


En este apartado, al tratarse de un objetivo de enfoque manual, hay que hablar de la longitud de arqueo de infinito a las distancias habituales de enfoque y de la suavidad, holguras laterales y precisión del anillo de MF. En este sentido la mecánica es excelente.

Si se le quiere sacar el máximo partido al rendimiento en su máxima abertura debería seguirse el método que se comenta en esta página de generalidades.
