C. ZEISS JENA FLEKTOGON auto 2.4/35 MC
  _____________________________________________________________________________________________________________________




2 Septiembre de 2.017
19 de Mayo de 2.019

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

 Con Canon 5D MkII, Pentax K1 y Nikon Z7_________________________________________________________________________________________________


                                                   DEFINICIÓN EN EXTERIOR                               Detalles en Metodología ▼


f 1:5,6 f 1:8 f 1:11


 Enfoque: Manual asistido por visión directa x 10.
Procesado de .JPGs.-
Archivos procesados con A.C.R.:Todos los ajustes en nivel estándar excepto enfoque: [Firmware de Canon 5D MkII - 2.0.7]
 Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. | Espacio en disco: 3,03 MB

                                                                                                                               ______________________________________

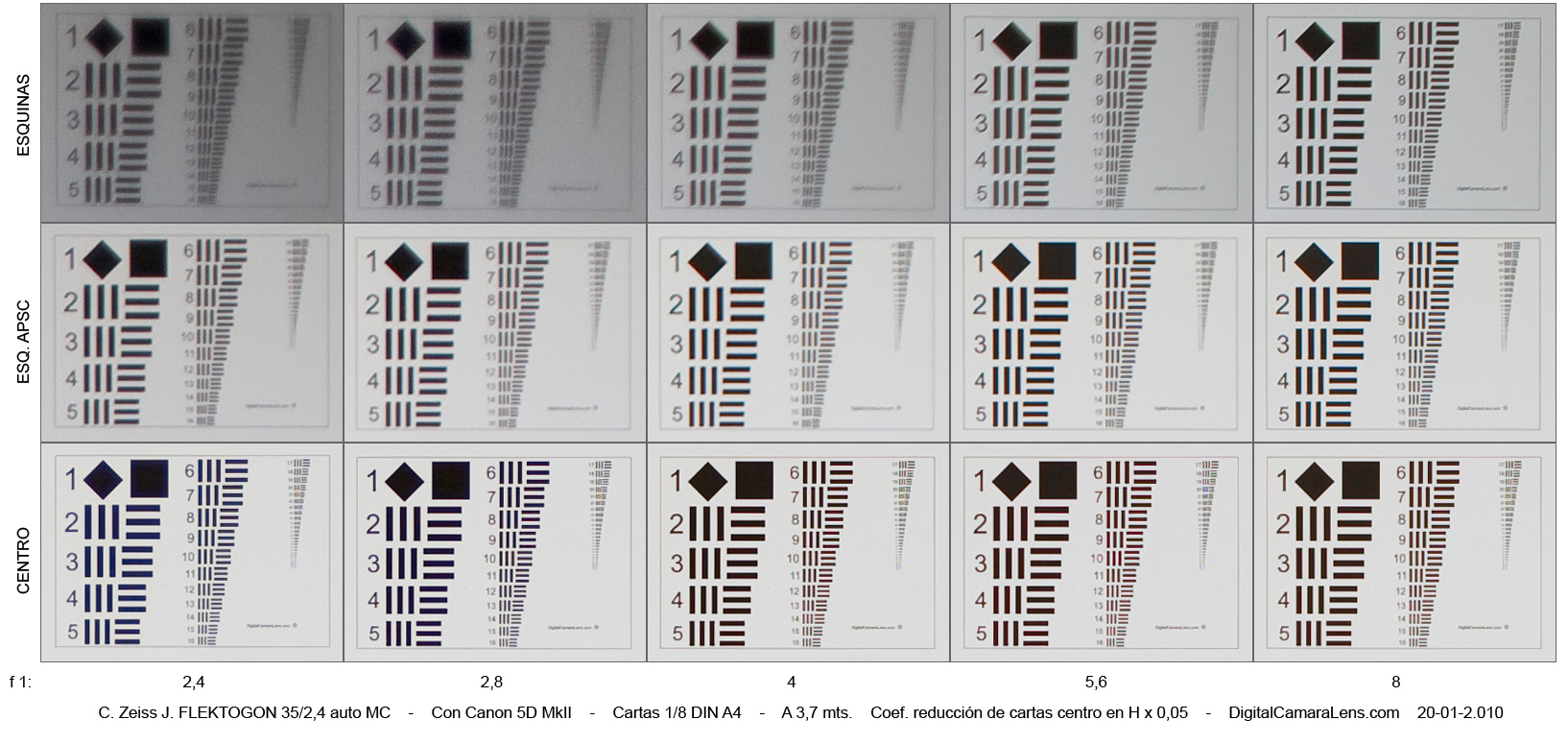

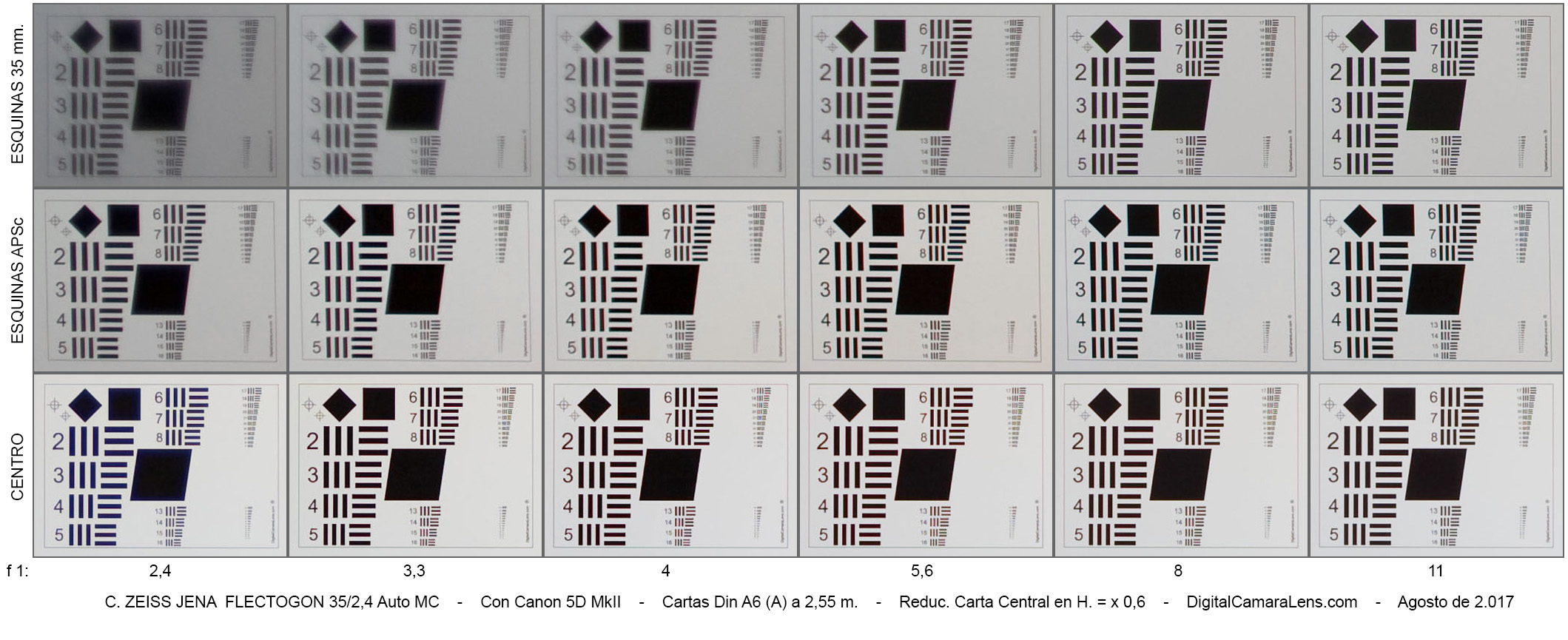

DEFINICIÓN EN ESTUDIO  con Canon 5D MkII  (Act. 8-2.017)

(Para ver las cartas de la focal deseada haz clic en sus aberturas.)                      Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas



Miniatura Genérica




35 mm.

35 mm.
Act.



 f 1:/

2,4 - 4 - 5,6 - 8 - 11 - 16

2,4 - 3,5 - 4 - 5,6 - 8 - 11


Resolución en estudio MTF50%  (* Máx. Teórica 52 l.p./mm. - Máx. 62 l.p./mm.)  Detalles en Metodología ►


  Valores en l.p./mm.
f 1: 2,4 3,3 4 5,6 8 11
Centro 47 54 55 51 50 49
Esq. APSc 26 35 35 41 45 45
Esq. 35 mm. 8 9 13 25 41 43

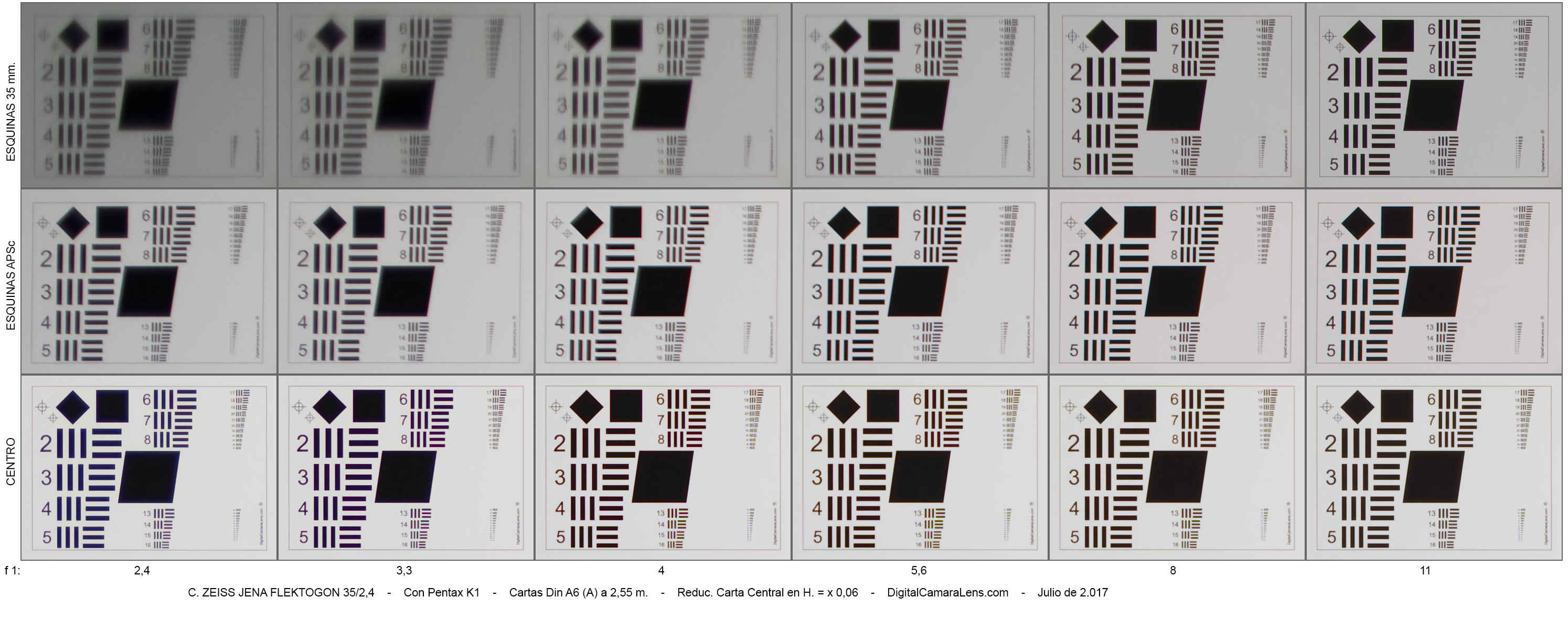

DEFINICIÓN EN ESTUDIO  con Pentax K1
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





35 mm.




f 1:/

 2,4 - 3,3 - 4 - 5,6 - 8 - 11

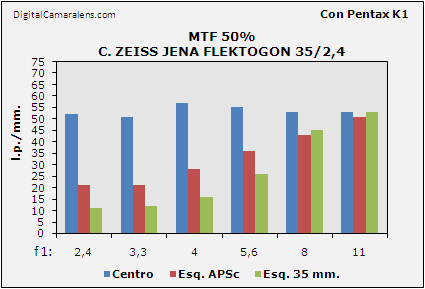

Resolución en estudio MTF50%  (* Máx. Teórica 68 l.p./mm. - Máx. 82 l.p./mm.)  Detalles en Metodología ►


  Valores en l.p./mm.
f 1: 2,4 3,3 4 5,6 8 11
Centro 52 51 57 55 53 53
Esq. APSc 21 21 28 36 43 51
Esq. 35 mm. 11 12 16 26 45 53

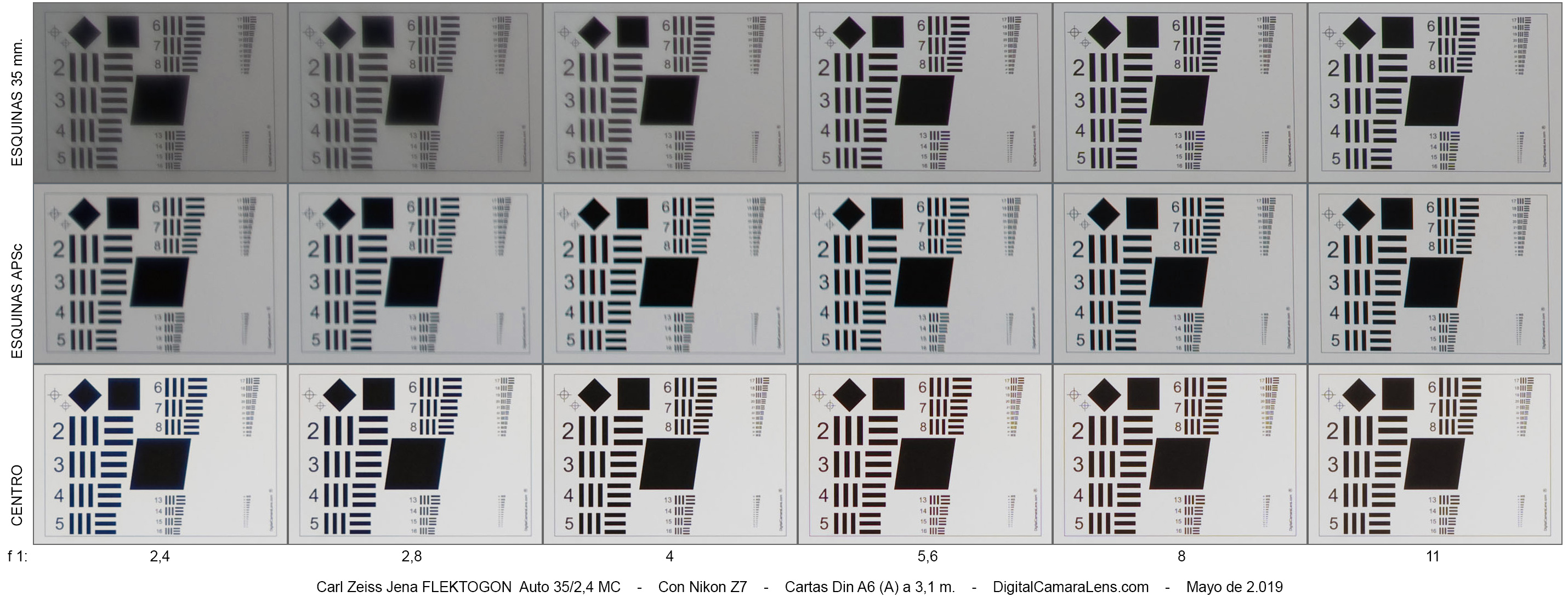

DEFINICIÓN EN ESTUDIO  con Nikon Z7
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





35 mm.




f 1:/

 2,4 - 2,8 - 4 - 5,6 - 8 - 11

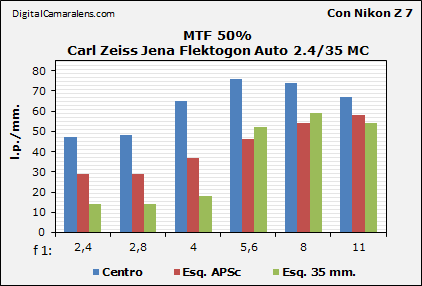

Resolución en estudio MTF50%  (* Máx. Teórica 77 l.p./mm. - Máx. 82 l.p./mm.)  Detalles en Metodología ►

  Valores en l.p./mm.
f 1: 2,4 2,8 4 5,6 8 11
Centro 47 48 65 76 74 67
Esq. APSc 29 29 37 46 54 58
Esq. 35 mm. 14 14 18 52 59 54

VIÑETEO                                           Detalles en Metodología ►


Diafragmas

f 1:/

 2,4 3,3 4 5,6 8

Valores

%

 199 140 117 88 65

100% Sat. = 1 Ev

                                                                                                                               ______________________________________

DISTORSIÓN GEOMÉTRICA                            Detalles en Metodología ►
Valores 35 mm.

Dist.

 % Inversión
35 mm. 3,5 m. -1,35 Ligera


                                                                                                                               ______________________________________

ABERRACIONES CROMÁTICAS                          Detalles en Metodología ►



Diafragmas

f 1:/

 2,4 3,3 4 5,6 8 11
Valores 35 mm.

%

 - 0,39 0,09 0,06 0,09 0,09
Amplitud   ma ma m m r r

                                 Valoración simplificada ACs laterales por abertura.
                                         Índices de referencia:
                                                      ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                         ma: muy amplia | a: amplia |  m: media  |  r: reducida

                                                                                                                                ______________________________________

  ENFOQUE                                           Detalles en Metodología ►



En relación a la ejecución del enfoque y ajustes de fotometría me remito en la generalidad a lo comentado en esta página.
