ZEISS DISTAGON T* 21/2,8 ZE
  _____________________________________________________________________________________________________________________





14 de Octubre de 2.009

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

 Con Canon 1Ds MkIII  __________________________________________________________________________________________________________________________

                                                   DEFINICIÓN EN EXTERIOR                               Detalles en Metodología ▼

Con Canon 5D                       f 1:5,6    -    f 1:8


 Distancia fija: 25 m.
 Fotometría.-
Corrección necesaria en la toma o en el procesado del .RAW  [Firmware de Canon 5D 1.0]
Medición: -0,20 EV (primando el edificio, árbol y zona trasera)
Procesado de .JPGs.-
Procesador: A.C.R. - Todos los ajustes estándares excepto enfoque:
Cantidad 65, Radio 0,8 y Detalle 25
 Descarga de originales.-

 *** Si clicas la abertura de cada focal se descargará el original. Tamaño 12,7 Mpx. -  Espacio en disco: +/- 3,32 MB

                                                                                                                               ______________________________________


DEFINICIÓN EN ESTUDIO

(Para ver las cartas de la focal deseada haz clic en sus aberturas.)                      Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas f 1:/



Miniatura Genérica



21 mm.



2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11 -14 - 16 - 18 - 22

RESUMEN DEFINICIÓN EN ESTUDIO



Valoración simplificada de nitidez centro-esquina por abertura.

Diafragmas

 2,8 3,5 4,5 5,6 7,1 9 11 14 16 18 22
35 mm. */* */* */* */* */* .*/* */* */* */* */* */*

Abreviaciones:
 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

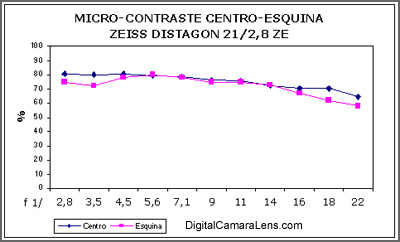

Valoración de contraste centro-esquina extrema. Muestreo en escala nº 2.


Micro-contraste

 f 1: 2,8 3,5 4,5 5,6 7,1 9 11 14 16 18 22
Centro % 81 80 81 79 79 76 75 72 70 70 65
Esquina Extrema % 75 72 78 80 78 75 75 73 67 62 58




Habitualmente llego en estas ópticas con formato de 35 mm. hasta los f 1:9.0 ó f 1:11, a partir de ahí es sabido que la difracción empeora de forma apreciable la nitidez. En esta ocasión, de forma excepcional, he seguido hasta el final para ver la curva de bajada de los valores de contraste. Es un ejercicio que cualquiera de vosotros, bajándose los mosaicos de cartas de resolución, puede hacer fácilmente.

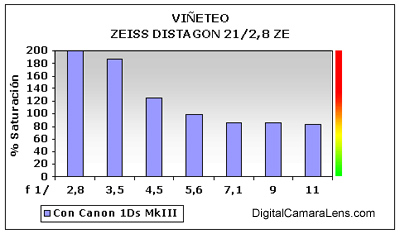

VIÑETEO                                           Detalles en Metodología ►





VALORES 35 mm.  f 1:

 2,8 3,5 4,5 5,6 7,1 9 11

100% Sat. = 1 Ev

 200 187 125 98 86 86 83

                                                                                                                               ______________________________________

DISTORSIÓN GEOMÉTRICA                            Detalles en Metodología ►


VALOR 35 mm.

Dist.

 % Inversión
21 mm. 2,5 m. -1,84 Muy apreciable

                                                                                                                               ______________________________________

COMENTARIOS VIÑETEO Y DISTORSIÓN GEOMÉTRICA


Posición relativa de las cartas de estudio en el cuadro.


*** Si quieres ver la imagen a 1024 px. clica la misma.
En esta ocasión, a la habitual miniatura de distorsión geométrica, he colocado  las cartas de resolución a escala relativa para que apreciéis la coincidencia de deformación de cada una en relación a su posición. En el folleto de c.c.t.t. del fabricante se describe perfectamente la magnitud y evolución de la distorsión centro-esquina con 18 zonas de medición. Se puede apreciar la forma de una forma mucho más exacta pero en este montaje considero que la visión es más directa o menos técnica.

Este es el apartado donde la óptica no tiene el mismo nivel que en el resto. La mayoría de ópticas fijas y zooms presentan estos valores con mayor o menor inversión, también las hay mejor rectificadas sacrificando otros aspectos ópticos.

En viñeteo los valores son de muy altos a altos en el ángulo. La bajada hacia el centro es muy rápida y progresiva. El viñeteo se aprecia lineal y limpio.

______________________________________
A f 1:5,6

Esquina extrema

Esquina media

Centro


                                                            ______________________________________

ABERRACIONES CROMÁTICAS                          Detalles en Metodología ►
La corrección de aberraciones cromáticas tangenciales y laterales es sobresaliente. Un 0,059% en todos los diafragmas, prácticamente nula. La reproducción de color es muy lineal, los valores RGB del negro se aprecian muy cercanos. El angular más lineal que he probado hasta la fecha.

                                                                                                                               ______________________________________

  ENFOQUE                                           Detalles en Metodología ►
El enfoque en distancias medias y largas, debido a la hiperfocal nativa y al corto arqueo del anillo, es muy rápido y preciso. En solo cuatro milímetros de giro pasamos de dos metros a infinito. El tacto del arqueo del anillo es excelente. De hecho en todas estas ópticas Zeiss lo es pero en este si cabe, debido al mayor  tamaño y menos desmultiplicación de la helicodidal, todavía es más agradable.

En esta página u se detallada de forma generalizada la operativa de enfoque. En todos los casos recomiendo hacer unas pruebas previas de estudio con la máquina especifica con la que se usará el objetivo antes de realizar la primera incursión en fotografías reales.
