VOIGTLÄNDER
75/1.8 HELIAR CLASSIC VM
_______________________________________________________________________________________________________________________
16 de mayo de 2.026 |
 |
PRUEBA TIPO FICHA (1) |
|
Índice de
Apartados
C. Técnicas
▼
Definición Estudio
▼
Viñeteo
▼
Distorsión
▼
A. Cromáticas
▼
Enfoque
▼
Evaluación ▼ |
|
Con
SONY A7r II________________________________________________________________________________________________________________________________ |
|
|
En esta prueba vamos a ver un modelo de Voigtländer relativamente
nuevo ya que se introdujo en le mercado en el año 2.010. En 2.025
se lanzó
una nueva versión
con monturas Canon RF, Sony E y Nikon Z la cual,
supuestamente, tiene la aberración esférica mejor controlada. No ha
habido versión VM (Leica M)
El modelo por lo tanto está diseñado para el medio digital del
sistema Leica M por lo que, visto en un modelo Sony, podemos
encontrarnos un rendimiento inferior, especialmente en las esquinas.
Aunque en estas focales la proyección lateral es "menos
espinosa".
Comentados estos temas vamos a ver cómo rinde y de paso podemos
compararlo con el
Voigtländer 75/1.5 NOKTON Aspherical VM y el
Leica APO-SUMMICRON M 75/2.0 ASPH publicados hace poco.
|

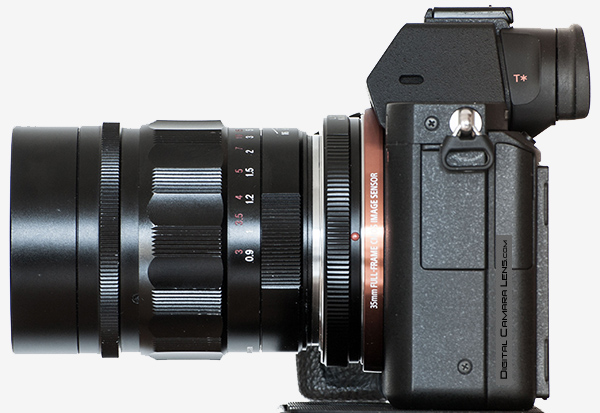

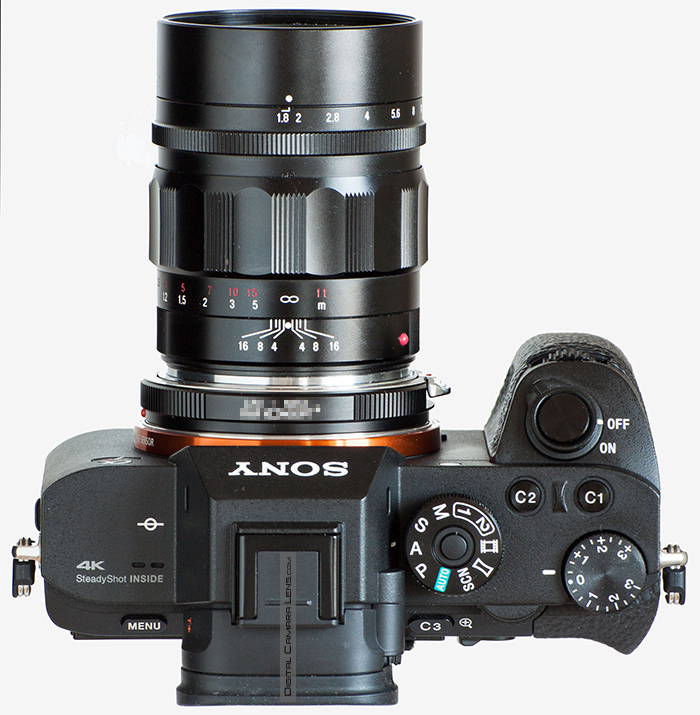

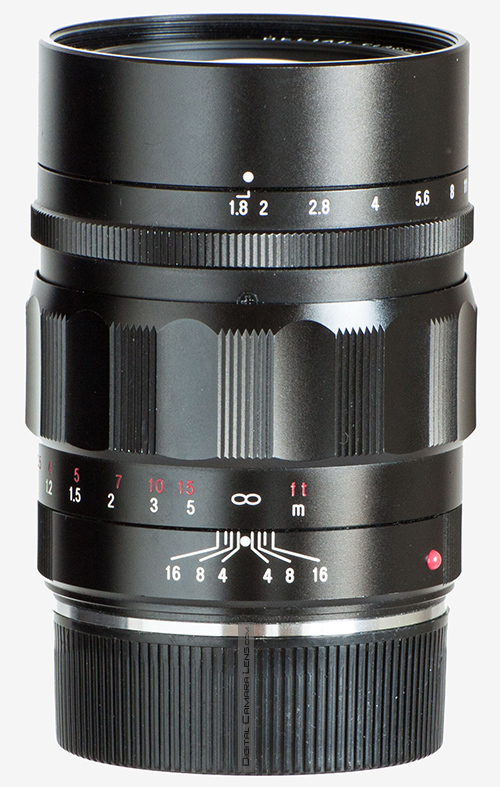

A continuación unas fotografías del
objetivo, la ficha de los detalles de
diseño y operativos y la de c.c.t.t.
|
 |
| |
 |
| |
 |
| |
|
Características Constructivas y Acabados -
Inspección Exterior |
Inicio comercialización: 2.010
Chasis:
metal
Exterior: metal.
Bayoneta: aluminio anodizado, acabado excelente.
Elementos telescópicos: ninguno.
Aislamiento externo: sin junta de caucho tórica, con túnel interno de
desplazamiento de pupila.
Anillo enfoque manual: directo sobre helicoidal, giro total de 90º
con horquillado estrecho.
Tipo de enfoque:
por desplazamiento de grupos, el elemento frontal no rota.
Parasol: circular.
Ventana de distancia: No tiene. Los mts. orientativos se
visualizan por máquina.
Unidad probada: ocasión poco uso. |
|
| |
|
CARACTERÍSTICAS TÉCNICAS (Fabricante) |
|
Descripción |
Valor |
|
Círculo de Imagen |
35 mm. |
|
Peso |
427 gr. |
|
Dimensiones |
L = 74 mm. |
|
Ø = 58 mm. |
|
Tamaño
del Filtro |
46 mm. |
|
Construcción |
6 Elementos |
|
3 Grupos |
|
Láminas en el diafragma |
10 red. |
|
Ángulo
de visión Horizontal en 35 mm. |
27º |
|
Aberturas |
Max. = 1,8 |
|
Mín. =
16 |
|
Distancia Mínima de Enfoque |
90 cm. |
|
Magnificación Máxima |
x 0,12 |
|
Accesorios |
Tapas |
|
Mont.
Disp. : Leica M |
|
- Definición en
estudio. Detalles en
Metodología ► |
|
Para ver el mosaico de la focal deseada haz
clic en
sus aberturas. |
|

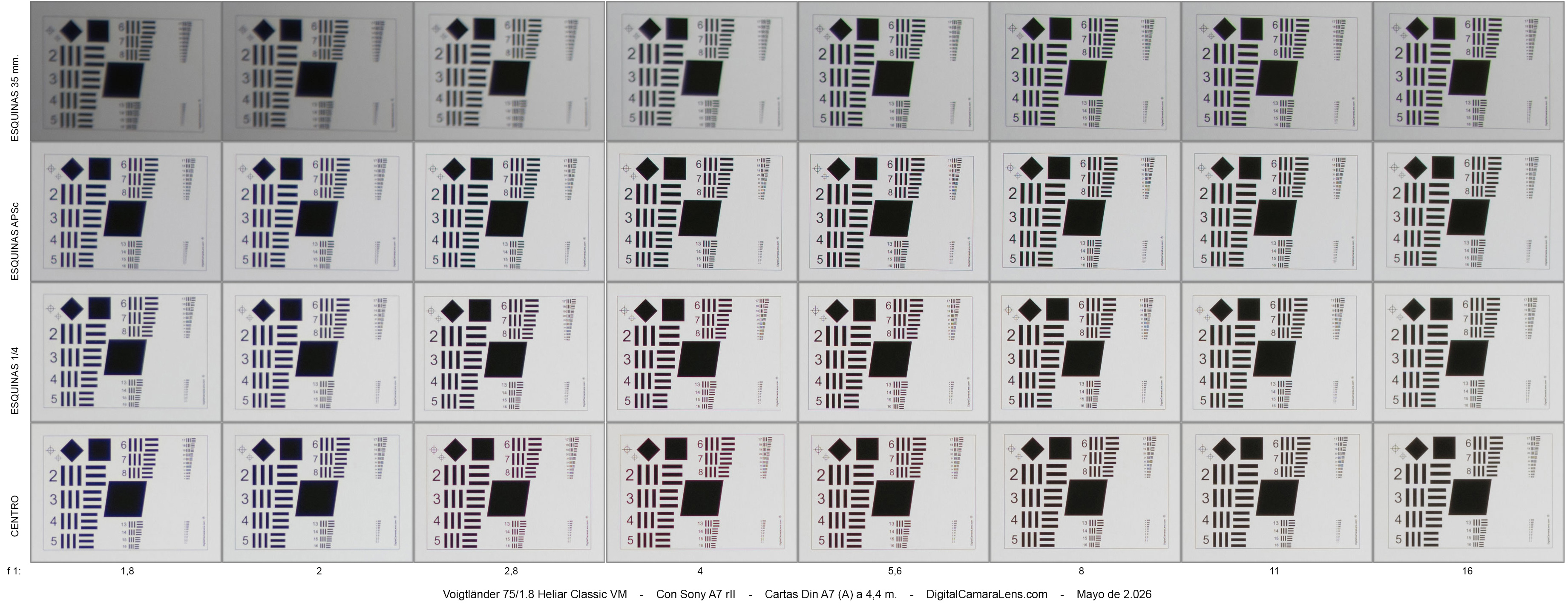

Mosaicos
de Cartas de Resolución |
|
Focales |
|
Aberturas |
|
|
|
|
|
|
|
Miniatura Genérica |
|
75 mm.
|
|
f 1:/
1,8 - 2 - 2,8 - 4 - 5,6 - 8 - 11 - 16
|
|
|
Resolución en
estudio MTF50% (Valor
óptimo teórico 74 l.p./mm.) Detalles en
Metodología ► |
 |
|
f 1:/ |
1,8 |
2 |
2,8 |
4 |
5,6 |
8 |
11 |
16 |
|
Centro |
37 |
36 |
55 |
59 |
55 |
62 |
58 |
50 |
|
Esquina 1/4 |
24 |
24 |
45 |
66 |
71 |
66 |
61 |
53 |
|
Esquina APSc |
27 |
25 |
44 |
64 |
69 |
67 |
60 |
51 |
|
Esquina 35 mm |
14 |
14 |
19 |
24 |
37 |
52 |
55 |
45 |
|
|
Comentarios.-
Comportamiento atípico en el plano de foco a partir de f 1:4 donde
se adelantan en MTF las esquinas 1/4 y APSc respecto al centro. Y lo
hacen en MTF y en color. Este cambio se debe en gran parte al
desplazamiento de foco (focus shift) que sucede a partir de f 1:4
inclusive.
|
|

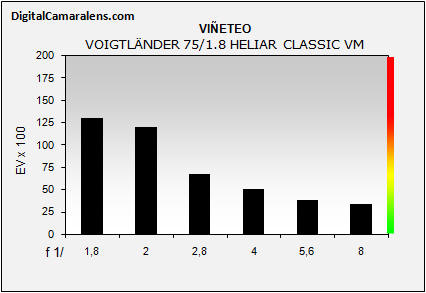

- Viñeteo.
Detalles en
Metodología
► |
|
Diafragmas |
f 1:/ |
1,8 |
2 |
2,8 |
4 |
5,6 |
8 |
|
Valores |
% |
130 |
121 |
68 |
51 |
38 |
33 |
|
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev |
|
-
Distorsión Geométrica.
Detalles en
Metodología
►
|
|
Focal |
Dist. |
% |
Inversión |
|
75 mm. |
5 mts. |
-1,2 |
Ligera |
|
|
Comentarios Distorsión Geométrica |
| -
Aberraciones Cromáticas
Laterales. Detalles en
Metodología
► |
Valoración
de ACs
laterales por focal y abertura.
|
Diafragmas |
f 1:/ |
1,8 |
2 |
2,8 |
4 |
5,6 |
8 |
11 |
16 |
|
Valores |
% |
- |
- |
- |
- |
0,10 |
0,10 |
0,04 |
0,4 |
|
Amplitud |
|
|
|
|
|
ma |
ma |
a |
a |
Índices de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente
ma:
muy amplia | a: amplia | m: media | r: reducida |
- Aberraciones Cromáticas Longitudinales.
Detalles en
Metodología
► |
|
f 1:/ |
1,8 |
2 |
2,8 |
4 |
|
R |
37 |
33 |
47 |
43 |
|
G |
32 |
28 |
26 |
30 |
|
B |
101 |
82 |
48 |
39 |
|
|

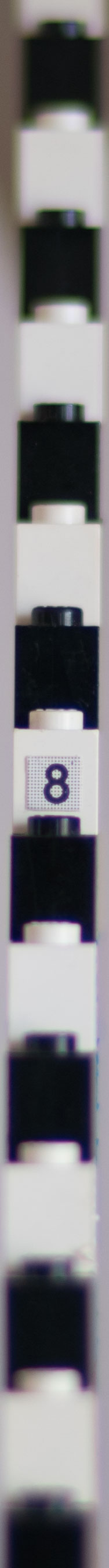

* Muestreo de carta
centro en Línea 5 vertical con promedio de 3 px. y 3 mediciones. |
Con probeta en escalera. |
|
 |
|
f 1:1,8 |
-
Enfoque y Fotometría. Detalles en
Metodología
► |
La mecánica de enfoque es suave y precisa, sin holguras en
contragiro y el horquillado en línea con otros objetivos de este
tipo. Ahora bien en este tipo de objetivos ya sabemos que cuando
nos aproximamos a aberturas grandes y queremos sacarle el 100%
de nitidez el enfoque a foco exacto es lento. En todo
caso esto dependerá en gran medida de la habilidad de cada
usuario.
|
- Coma
Pend. |
-
Resistencia al sol frontal (Flare)
Pend. |
- Respiración de
foco.
Detalles en
Metodología
►
n.p. |
|
-
Evaluación.
La evaluación que puedo hacer de este
objetivo y unidad, como siempre visto en este medio digital externo al
sistema para el que se ha diseñado, es de
mejorable.
El objetivo cumple con lo esperado a nivel mecánico y de uso pero desde
el apartado óptico sería deseable un mejor control de la AC longitudinal y lateral,
sobre todo la longitudinal.
A favor :
- Rendimiento óptico global mejorable en los puntos importantes con algunos detalles notables y excelentes
como son: distorsión geométrica y viñeteo.
- Construcción, acabados y ajustes excelentes.
Mejorable:
- AC longitudinal y lateral.
- Desplazamiento de foco a partir de f 1:2,8-4
|
|
PUNTUACIÓN |
|
Descripción |
Valor (0-10) |
|
Calidad Óptica |
|
|
Definición |
5
(50%) |
|
Aberraciones Cromáticas Laterales/Long. |
5/4 (12.5%) |
|
Viñeteo |
8 (12.5%) |
|
Distorsión Geométrica |
8 (12.5%) |
|
Color |
7 (12.5%) |
|
Media
Óptica |
5,94 (60%) |
|
Versatilidad |
5
(13%) |
|
Construcción |
9
(13%) |
|
Relación Valor/Coste |
-
(13%) |
|
Nota Media |
- |
|
 |
 |
|
|
| |
