VOIGTLÄNDER 50/1,2 NOKTON ASPH VM
________________________________________________________________________________________________________________________ 6 de Marzo de 2.023

PRUEBA ABREVIADA (1)

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo relativamente nuevo de esta marca, su primera montura se lanzó al mercado en la feria de Photokina de 2.018. Siendo en ese año y después de la tendencia de diseñar ópticas cada vez más complejas, pesadas y voluminosas parece que en este en cierta medida no siguieron la pauta para mantener un volumen y peso contenidos.

Se trata de un objetivo diseñado para digital y de gama premium y, como la mayoría de este fabricante, totalmente manual y sin CPU. Siguiendo la línea del mismo su construcción y acabados son sobresalientes, vamos a ver cómo se desenvuelve esta unidad de ocasión que está en perfecto estado y como todas las que se publican bien centrada, sin holguras ni diferencias de dureza en los anillos operativos.

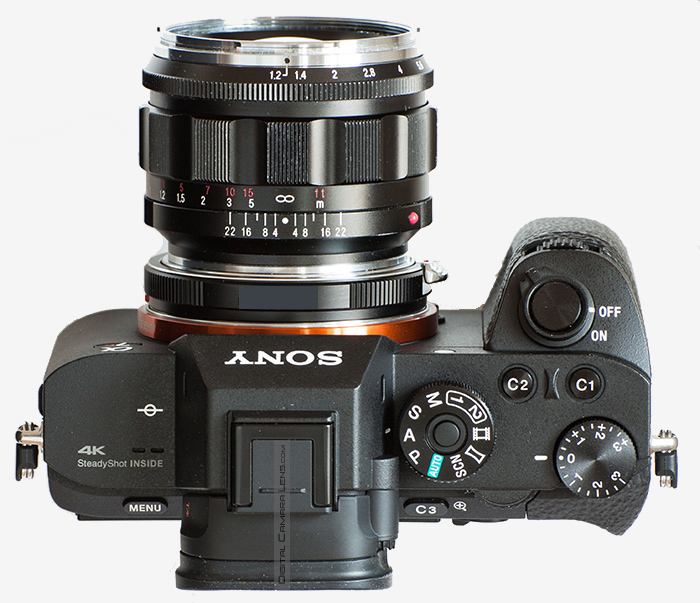

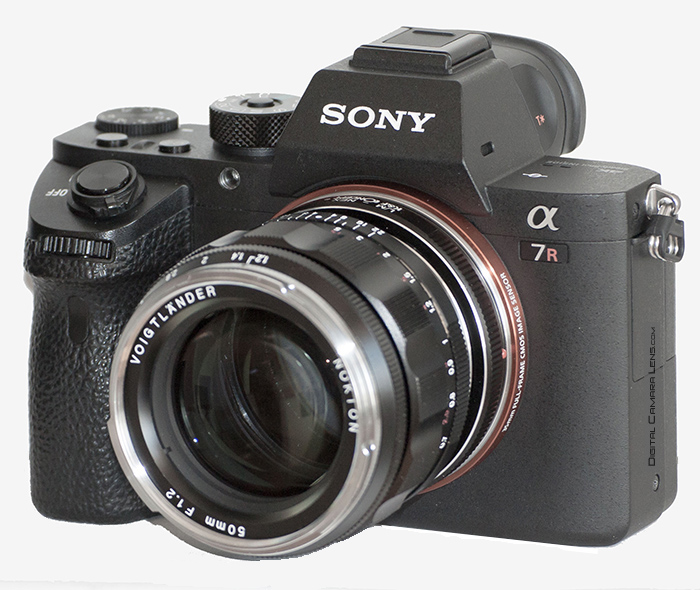

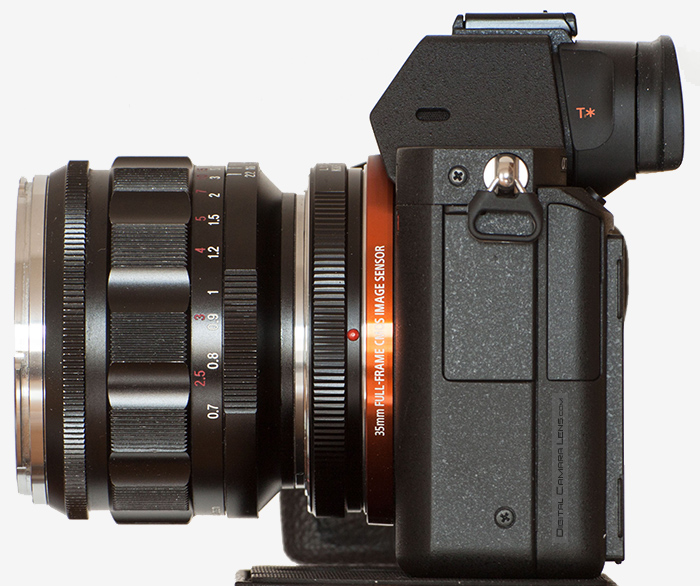

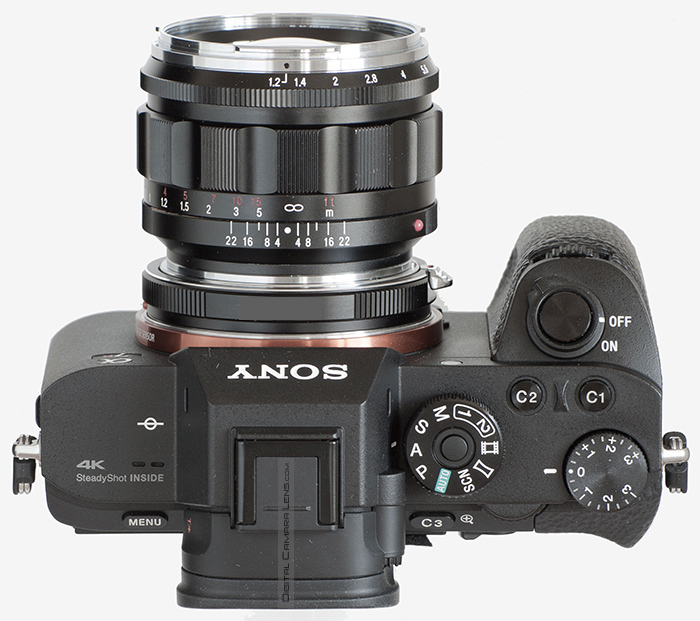

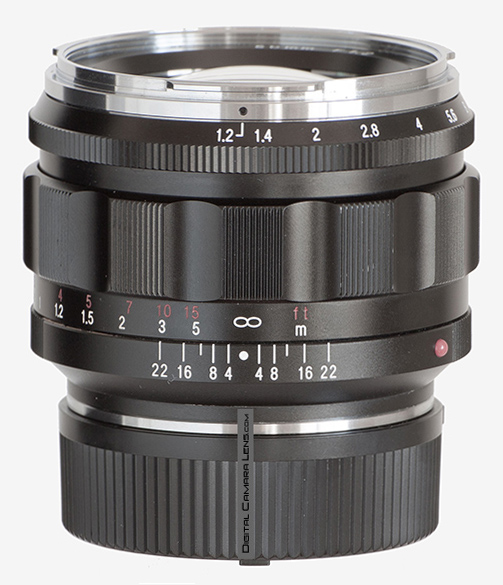

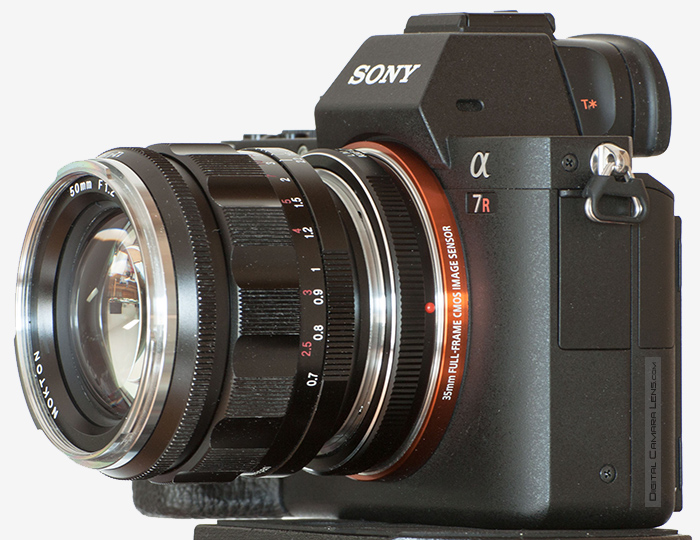

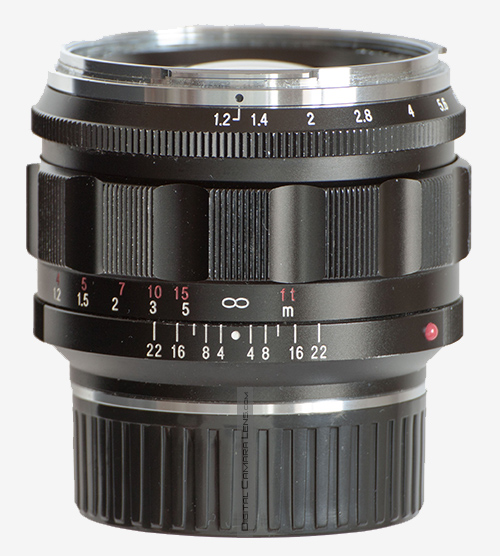

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.






Características Constructivas y Acabados - Inspección Exterior

Lanzamiento - comercialización: Photokina 2.018 - Febrero de 2.019

Chasis:
metal

Exterior: metal.

Bayoneta: aluminio anodizado, acabado excelente.

Elementos telescópicos: ninguno.

Aislamiento externo: sin junta de caucho tórica, pupila de salida fija.

Anillo enfoque manual: sobre helicoidal. Ajuste lateral y longitudinal excelente. Horquillado de enfoque estrecho, giro total de 105º.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal se desplaza pero no rota.

Parasol: circular.

Ventana de distancia: No tiene. Los mts. orientativos están serigrafiados en el barrilete.

Unidad probada: ocasión, estado 4/5.



CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso   344 gr.
Dimensiones L = 49 mm.
Ø = 63,3 mm.
Tamaño del Filtro   52 mm.
Construcción 8 Elementos
6 Grupos
Láminas en el diafragma  12 rectas
Ángulo de visión Horizontal en 35 mm. 47,5º
Aberturas Max. = 1,2
Mín. = 22
Distancia Mínima de Enfoque    41,7 cm.
Magnificación Máxima 1:-
Accesorios Parasol opcional
Mont. Disp. : Leica M y Sony E

- Definición en estudio.
                                                                                                    Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

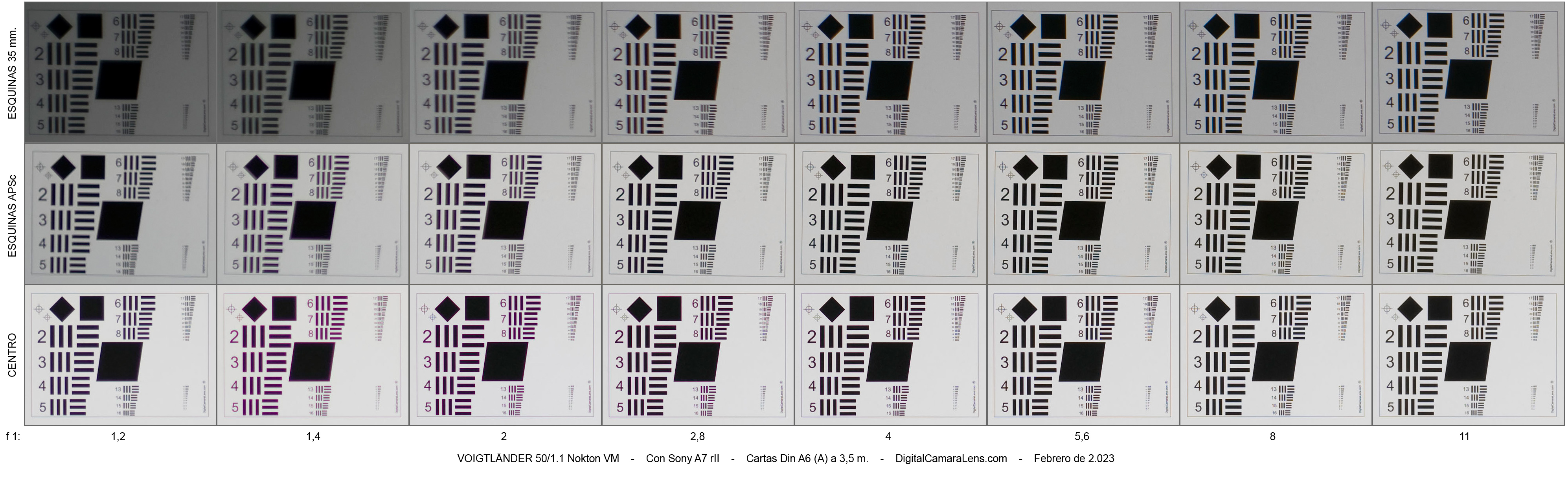

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





 50 mm.




f 1:/

1,2 - 1,4 - 2 - 2,8 - 4 - 5,6 - 8 - 11

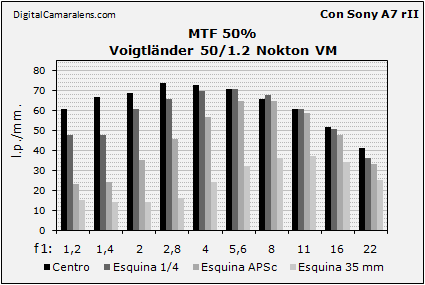

Resolución en estudio MTF50%
(Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología



f 1:/

1,2 1,4 2 2,8 4 5,6 8 11
Centro 37 42 60 72 77 80 75 65
Esquina APSc 30 35 46 57 66 72 71 63
Esquina 35 mm 15 15 15 17 26 37 52 49


Comentarios.-
Como siempre, además de analizar los datos MTF y su tabla, recomiendo hacerlo con el mosaico de cartas de resolución donde se ve de un vistazo:

- fuerte viñeteo en los tres primeros diafragmas.
- excelente nitidez en el centro así como una buena reproducción de color en esa zona a partir de f 1:2,8 inclusive.
- bajo nivel de astigmatismo.
- el enfoque selectivo lateral no nos aporta una mayor nitidez.
- bajo nivel de ACs laterales.
- desplazamiento de foco a f 1:1,4 hasta f 1:2

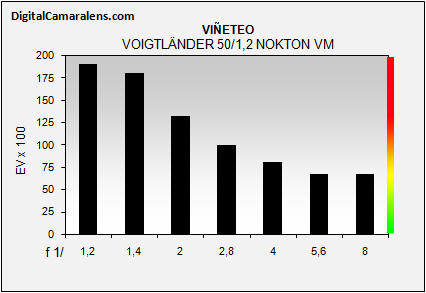

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

1,2 1,4 2 2,8 4 5,6 8
Valores

%

190 181 133 100 81 67 67
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
50 mm. 5 mts. -0,3 -
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

1,2 1,4 2 2,8 4 5,6 8 11

Valores

%

- - - - 0,21 0,10 0,10 0,15

Amplitud

  a a a a m r r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                         a: amplia |  m: media  |  r: reducida


Valoración de ACs Longitudinales.
Detalles en Metodología

f 1:/

1,2 1,4 2
R 45 58 36
G 32 24 33
B 63 73 52

* Muestreo de carta centro en Línea 6 vertical con promedio de 3 px. y 3 mediciones.


Comentarios.-
AC longitudinal apreciable pero no severa. A f 1:1,4 se aprecia un ligero desplazamiento de foco (Focus shift)que se corrige a f 1:2. Para reducir el desplazamiento es preferible enfocar por debajo de f 1:2 a f de disparo.


- Enfoque y Fotometría.

Detalles en Metodología

En relación a la ejecución del enfoque y ajustes de fotometría me remito a las generalidades descritas en esta página.

En cuanto a la amplitud de arqueo de enfoque de este modelo es estrecha. En cuanto a la dureza de esta unidad con un uso medio: excelente, sin holguras.

Comentar que si queremos obtener el 100% de su rendimiento en distancias de 2 a +/- 5 m. deberemos de ejercitar primero con el objetivo un cierto tiempo y ayudarnos si cabe con la confirmación de foco de la máquina.



- Resistencia al sol frontal (Flare)
En este apartado rinde de forma razonable con algunas incidencias en orientación totalmente frontal. Ver muestras.

- Evaluación.
La evaluación que se puede hacer de este objetivo es de notable justa para un tipo de fotografía de retrato y/o reportaje. Sin poder clasificarlo como excelente su baza es su abertura máxima extrema versus su reducido tamaño, peso y una construcción más que excelente. Cuando llegamos a objetivos por debajo de f 1:1,4 o a ese diafragma debemos de prepararnos para encontrar "flecos" en cuanto a AC longitudinal y viñeteo se refiere. La primera no corregible y la segunda si.

Si buscas o necesitas un objetivo similar para el sistema Sony con una nitidez centro-esquina y reproducción de color superlativa su "hermano", el Voigtländer 50/2 APO LANTHAR E, con 165 gr. más de peso, te la proporcionará. Para montura Leica M también está este modelo (50/2 Apo Lanthar VM) con una fórmula óptica idéntica pero no se ha podido probar todavía por lo que solo se puede suponer.

A favor :
- Rendimiento óptico global notable justo para un tipo de fotografía de retrato y reportaje con "el fleco" de un fuerte viñeteo en los primeros diafragmas.
- ACs longitudinales y distorsión geométrica notables.
- Astigmatismo moderado.
- Construcción, acabados y manejo excelentes.

Mejorable:
- ACs laterales mejorables.
- Ligero desplazamiento de foco (Focus shift) a f 1:1,4 que corrige a f 1:2. Preferible enfocar a f de disparo por debajo de f 1:2.
- Coma apreciable.
- Círculos laterales en el desenfoque trasero con bastante compresión hasta f 1:2,8



Galería reducida.
Máquina:
Sony A7 rII

Archivos grabados: .ARW | Procesado de archivos .jpg con: A.C.R. de CS6

Ajustes de procesado: todos los archivos se han procesado con los valores estándar a excepción de:

- exposición: en los que ha sido necesario se ha ajustado ligeramente la exposición y WB.

- enfoque: Cantidad 45, Radio 0,5 y Detalle 25.

Utillaje: trípode.

* Descarga de originales. Si clicas la miniatura se descargará la foto a tamaño completo.

f 1:1,2 a 2 m. f 1:2 a 2 m.
f 1:1,2 a 2 m. f 1:2 a 2 m.
f 1:1,2 a 10 m. f 1:1,4 a 10 m.
f 1:2 a 15 m. f 1:2,8 a 15 m.
f 1:4 a 8 m. f 1:4 a 20 m.
f 1:1,4 a 5 m. f 1:2 a 5 m.
f 1:2 a 5 m. - Foco lateral f 1:8 a 45 m.

PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  7 (50%)
Aberraciones Cromáticas Laterales 4 (12.5%)
Viñeteo 5 (12.5%)
Distorsión Geométrica 8,5 (12.5%)
Color 8,5 (12.5%)
Media Óptica 6,75 (60%)
Versatilidad 7 (13%)
Construcción 10 (13%)
Relación Valor/Coste 5 (13%)

Nota Media

6,91
