VOIGTLÄNDER 28/2,8 SL II S
_______________________________________________________________________________________________________________________   21 de Marzo de 2.023

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Nikon D610________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo de reducida difusión, un objetivo con un diseño retro específico para máquinas Nikon de montura F. Este modelo junto con tres más conforman el segmento SL con montura exclusiva Nikon F. Hace aproximadamente un año pudimos ver otro componente de este cuarteto, el VOIGTLÄNDER 58/1.4 SL II S.

Desde el punto de vista constructivo, acabados y ajustes este modelo es excelente, está cuidado hasta el más mínimo detalle. Respira nostalgia y es un complemento perfecto para máquinas como la Nikon Df. Tiene CPU y se puede configurar como cualquier objetivo Nikon F manual genuino.

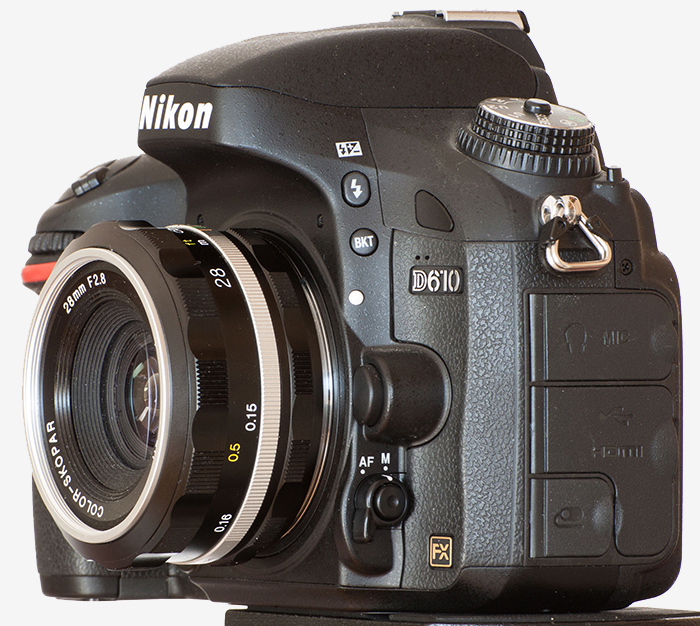

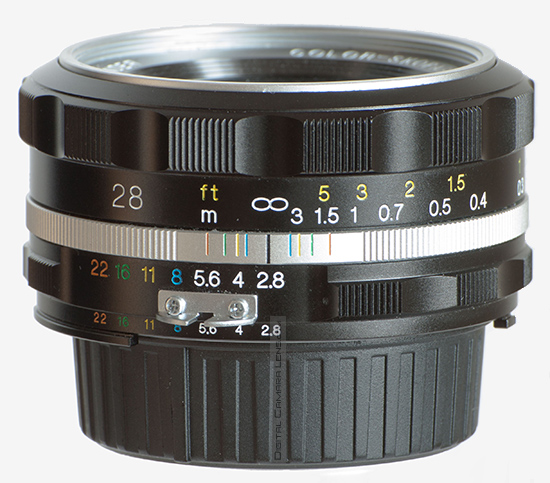

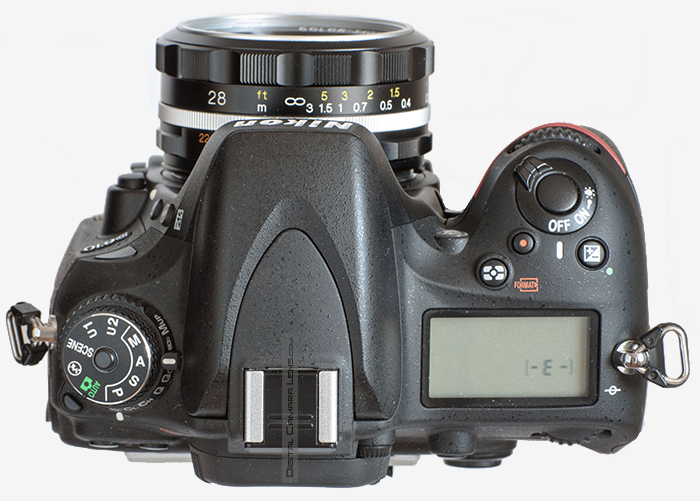

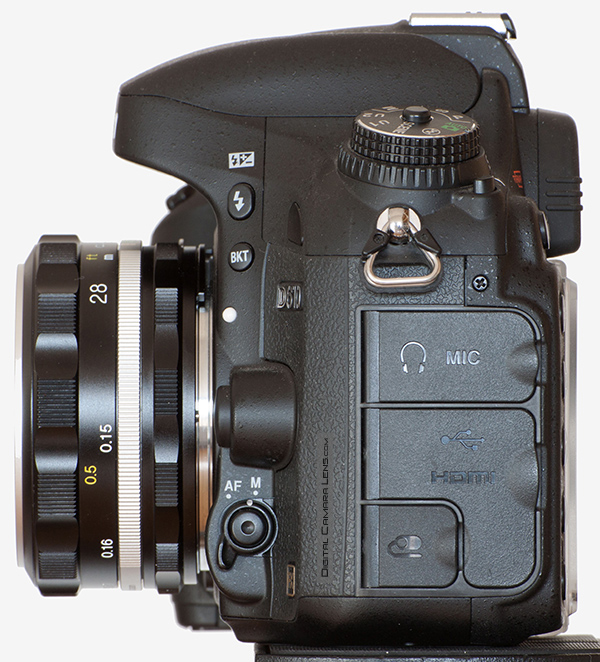

A continuación una fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.






Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización:

Chasis: metal

Exterior: metal.

Bayoneta: aluminio anodizado, acabado excelente.

Elementos telescópicos: ninguno.

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: directo sobre helicoidal. Ajustes laterales y longitudinales correctos. Recorrido total 270º dado su d.m.e. que es de 15 cms. En la zona de infinito a 3 m. el horquillado es estrecho.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: circular, escueto.

Ventana de distancia: No tiene. Los mts. orientativos se encuentran serigrafiados en al anillo de enfoque.


Unidad probada: ocasión, estado 5/5



CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso  205 gr.
Dimensiones L = 25 mm.
Ø = 62 mm.
Tamaño del Filtro  52 mm.
Construcción   7 Elementos
  6 Grupos
Láminas en el diafragma  9 red
Ángulo de visión Horizontal en 35 mm. 74.8º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque    15 cm.
Magnificación Máxima 1:2,3
Accesorios  Parasol opcional.
Mont. Disp. : Nikon F

- Definición en exterior
.                                                                                                    Detalles en Metodología

28 mm. a  f 1:5,6  -  f 1:9


Distancia: 18 m.

Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D610 - C 1.01 - L 2.009]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 55, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: 5 MB



- Definición en estudio.
                                                                                                    Detalles en Metodología

[Firmware de Nikon D610 - C 1.01 - L 2.009]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

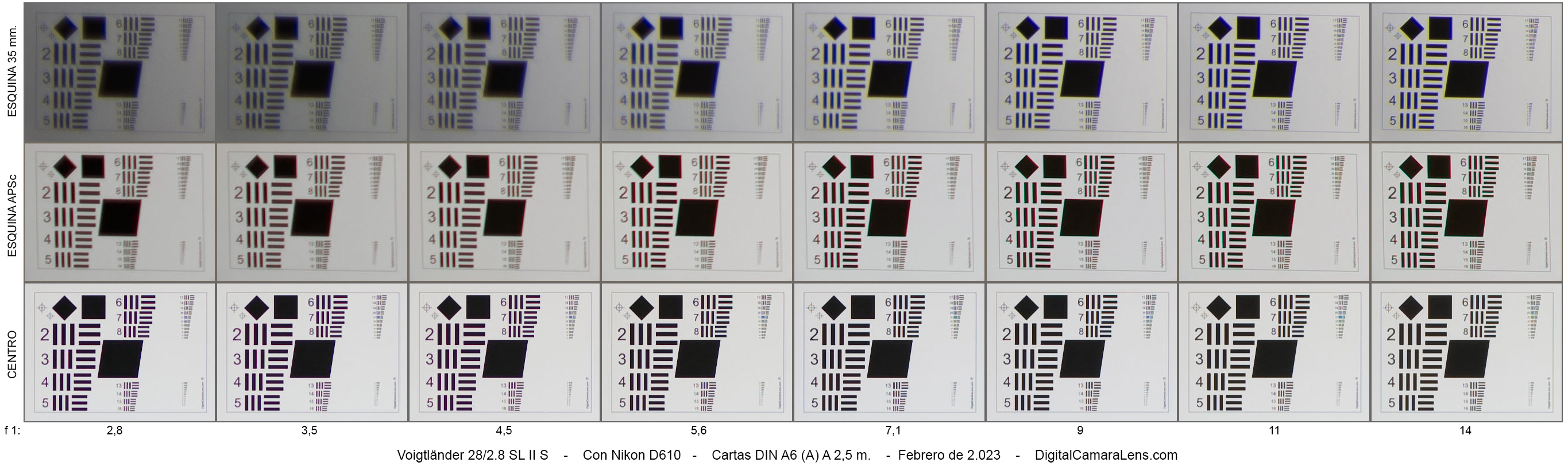

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





28 mm.




f 1:/

2,8 - 3,5 - 4,5 - 5,6 -7,1 - 9 - 11 - 14

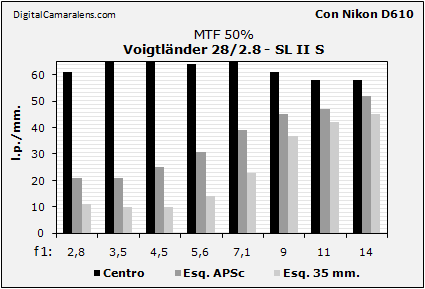

Resolución en estudio MTF50%
(Valor óptimo teórico 56 l.p./mm.)                              Detalles en Metodología

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9 11 14

Centro



61 67 66 64 65 61 58 58

Esquina APSc

  21 21 25 31 39 45 47 52

Esquina 35 mm.

  11 10 10 14 23 37 42 45

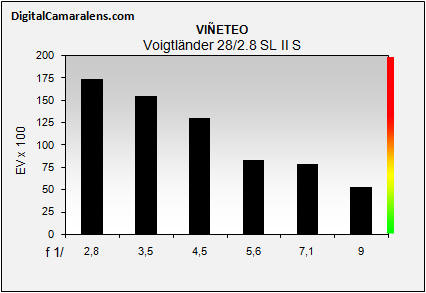

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9
Valores

%

173 155 130 83 79 53
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
28 mm. 3 m. -0,75 -
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9 11 14

Valores

%

- - - - 0,25 0,22 0,25 0,25

Amplitud

  ma ma ma ma a a a a

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


Valoración de ACs Longitudinales.
Detalles en Metodología

f 1:/

2,8 3,5 4,5 5,6
R 43 44 43 39
G 23 27 30 35
B 53 53 48 41

* Muestreo de carta centro en Línea 3 vertical con promedio de 3 px. y 3 mediciones.


- Enfoque y Fotometría.

Detalles en Metodología

En relación a la ejecución del enfoque y ajustes de fotometría me remito a las generalidades descritas en esta página.

En cuanto a la amplitud de arqueo de enfoque de este modelo es excelente en todo el rango de foco.



Comportamiento a reflejos frontales (flare).-
Comportamiento correcto, ver muestra.


- Evaluación.
La valoración óptica global que puedo hacer de este objetivo es de mejorable, ya que no obtiene unos valores razonables centro-esquinas hasta f 1:7,1.

Como podréis haber visto en la zona central el contraste es muy elevado y se mantiene en ese nivel hasta casi el final de los f 1:14. Teniendo un contraste alto hay que esperar a los f 1:5,6 para obtener una reproducción de color correcta, en el centro. Y es en ese mismo diafragma donde las esquinas extremas dan un salto y se colocan en valores razonables.

Con este rendimiento el objetivo puede resultar adecuado para un tipo de fotografía de calle donde esta focal se adecue a nuestras necesidades e incluso para cámaras de formato APSc donde sus 42 mm. equivalentes se convierten en una focal interesante para fotoperiodismo.

A favor :
- Rendimiento óptico global notable en el centro pero mejorable en ambas esquinas hasta f 1:7,1.
- Construcción, acabados y agrado de uso excelentes.
- Distorsión geométrica notable.

Mejorable:
- AC lateral.
- AC longitudinal en los tres primeros diafragmas.
- Viñeteo elevado.



Galería reducida.
Máquina:
Nikon D610

Archivos grabados: .NEF | Procesado de archivos .jpg con: A.C.R. de CS6

Ajustes de procesado: todos los archivos se han procesado con los valores estándar a excepción de:

- exposición: en los que ha sido necesario se ha ajustado ligeramente la exposición y WB.

- enfoque: Cantidad 45, Radio 0,5 y Detalle 25.

Utillaje: trípode.

* Descarga de originales. Si clicas la miniatura se descargará la foto a tamaño completo.
Como hago en estas galerías reducidas procuro hacer exactamente las mismas fotos y algunas de éllas con el encuadre idéntico y a distintos diafragmas pata valorar ganancia de campo y desenfoque.

Después de ver los resultados de estudio seguro que os subirá la estimación  de este modelo con fotos de campo dado que las mediciones de esquinas de 35 mm. quedan casi siempre fuera de motivos.

f 1:9 a 15 m. f 1:2,8 a 4 m. - foco lateral
f 1:5,6 a 25 m. f 1:9 a 25 m.
f 1:9 a 18 m. centro-papelera. f 1:9 a 25 m.

PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición 5,5 (50%)
Aberraciones Cromáticas Laterales 4 (12.5%)
Viñeteo 6 (12.5%)
Distorsión Geométrica 8 (12.5%)
Color 8 (12.5%)
Media Óptica 6 (60%)
Versatilidad 7,5 (13%)
Construcción 10 (13%)
Relación Valor/Coste 4 (13%)

Nota Media

6,4
