Voigtländer 125/2.5 SL Macro Apo-Lanthar
 ___________________________________________________________________________________________________________________   17 de Octubre de 2.023
FICHA (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con Nikon D610________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo histórico en formato Ficha. El objetivo lo vuelvo a probar después de 16 años, esta vez con montura Nikon AI-S. La primera prueba fue con una Canon 5D donde se detallan los pormenores constructivos e históricos. La prueba va a ser escueta en cuanto a muestras de campo ya que con este tipo de ópticas debe de acompañar el clima, y a veces hasta las localizaciones.

La unidad de prueba es un préstamo en un correcto estado de conservación y centrado.

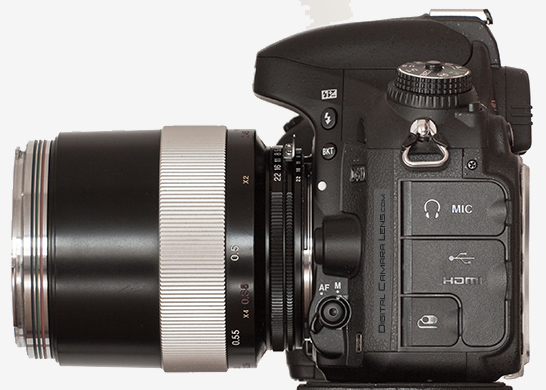

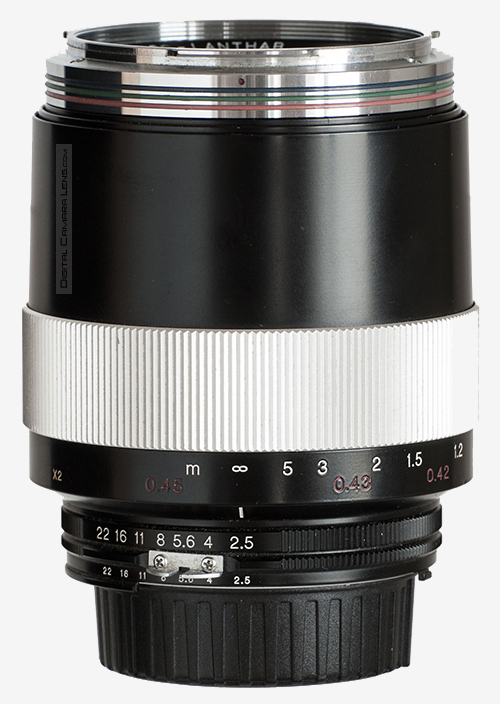

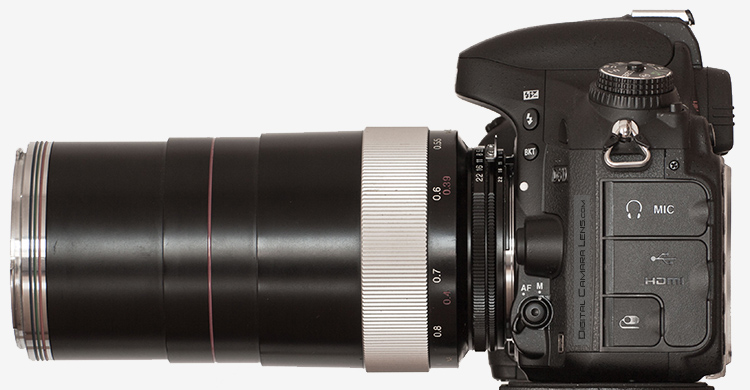

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.






Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización:

 Chasis: metal

 Exterior: metal.

 Bayoneta: aluminio anodizado, acabado excelente.

 Elementos telescópicos: dos de extensión única y lineal. Buenos ajustes.

 Aislamiento externo: sin junta de caucho tórica, con túnel interno de desplazamiento de pupila.

 Anillo enfoque manual: directo sobre helicoidal. Ajustes laterales y longitudinales correctos. Horquillado de enfoque correcto. Recorrido total 360º X2

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota. Ventana libre, sin parasol, en amplificación 1:1 de 18,5 cms.

 Parasol: cuadrangular.

 Ventana de distancia: No tiene. Los mts. orientativos se encuentran serigrafiados en al anillo de enfoque.

 Unidad probada: usada nivel medio.

Objetivo considerado como histórico, ver detalles.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso  690 gr.
Dimensiones L =  88.2 mm.
Ø =  76 mm.
Tamaño del Filtro  58 mm.
Construcción   11 Elementos
  9 Grupos
Láminas en el diafragma 9
Ángulo de visión Horizontal en 35 mm. 16º
Aberturas Max. = 2,5
Mín. = 22
Distancia Mínima de Enfoque    38 cms.
Magnificación Máxima 1:1
Accesorios Parasol
Mont. Disp. : Canon EF y Nikon F

- Definición y bokeh en interior.                                                                                       Detalles en Metodología ►
f 1:2,8 - f 1:4 - f 1:5,6


Descarga de archivos a máxima resolución clicando la abertura. Miniatura de f 1:4
Procesado de Archivos.-
Camera Raw CS6 con todos los ajustes por defecto excepto:
 Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6, Detalle 35.
 Tamaño 42,16 Mpx. - Espacio en disco: 5 a 10 MB

- Definición en estudio.                                                                                                     Detalles en Metodología ►
   [Firmware de Nikon D610 - C 1.01 - L 2.009]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

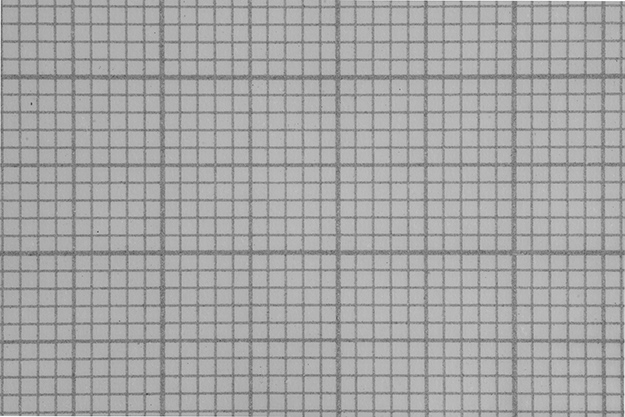

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





125 mm.




f 1:/

n.d.

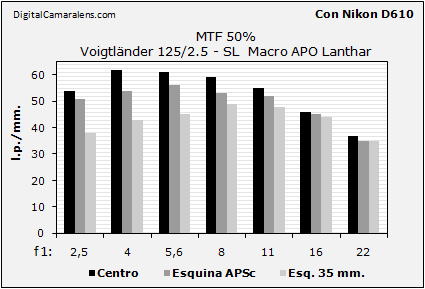

Resolución en estudio MTF50%  (Valor óptimo teórico 56 l.p./mm.)                              Detalles en Metodología ►

Diafragmas

f 1:/

 2,5 4 5,6 8 11 16 22

Centro



 54 62 61 59 55 46 37

Esquina APSc

   51 54 56 53 52 45 35

Esquina 35 mm.

   38 43 45 49 48 44 35

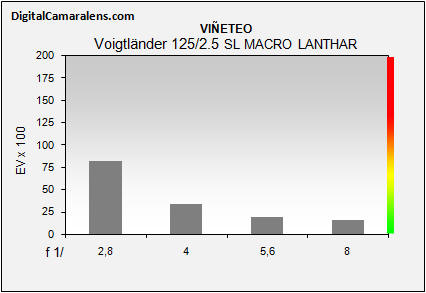

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 2,8 4 5,6 8
Valores

%

 82 34 19 16
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
125 mm. 5 m. +0,60 -
39 cms. +0,37 -

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,5 4 5,6 8 11 16 22

Valores

%

 0,06 0,06 0,09 0,09 0,09 0 0

Amplitud

   r r r r r r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►

f 1:/

 2,8 4
R 30 35
G 28 33
B 77 48

* Muestreo de carta centro en Línea 3 vertical con promedio de 3 px. y 3 mediciones.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

En esta página u se detallada de forma generalizada la operativa de enfoque. En todos los casos recomiendo hacer unas pruebas previas de estudio con la máquina especifica con la que se usará el objetivo antes de realizar la primera incursión en fotografías reales.

 Con un giro total del anillo de enfoque de 720º en la zona macro el horquillado es excelente, en la zona de 15 a 5 m. es un poco estrecha.

Comportamiento a reflejos frontales (flare).-
 Pendiente


- Evaluación.
 La evaluación global que puedo hacer de este 125 mm., visto en una DSLR, es de notable donde el apartado a mejorar más apreciable es la AC longitudinal a plena abertura. El resto de apartados se puede calificar como excelente.

A favor :
- Resolución y contraste notable desde su máxima abertura.
- Aberraciones cromáticas laterales contenidas en amplitud y longitudinales mejorables a máxima abertura.
- Notable corrección de curvatura de plano focal.
- Distorsión y viñeteo notable y excelente.
- Accionamiento del enfoque y facilidad del mismo sobresaliente.
- Construcción y acabados excelentes.

En contra:
- AC longitudinal en los dos primeros diafragmas de la serie.


Galería reducida.
Con Nikon D610
Cuatro muestras representativas del rendimiento de campo, todas grabadas en formato .raw procesados con ACR CS6 donde solo se ajusta:
WB, exposición y foco en [Cantidad 45, Radio 0,6 y Detalle 25].
La miniatura es el link de descarga de la foto completa.
f 1:8 f 1:8 f 1:2,8

f 1:5,6

PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  8,5 (50%)
Aberraciones Cromáticas Laterales/Long 7,5 (12.5%)
Viñeteo 9 (12.5%)
Distorsión Geométrica 8 (12.5%)
Color 8,5 (12.5%)
Media Óptica 8,38 (60%)
Versatilidad 6 (13%)
Construcción 10 (13%)
Relación Valor/Coste - (13%)

Nota Media

-
