HELIOS 40 - 2
(1.5/85
mm.)
________________________________________________________________________________________________________________________ |
11 de Febrero de 2.009
Noviembre de 2.018
Partes de la Página
Definición en
Estudio
▼
Viñeteo
▼
Distorsión
▼
A. Cromáticas
▼
Enfoque
▼ |
 |
PARTES DE LA PRUEBA |
|
CONSTRUCCIÓN | |
ANÁLISIS |
|
EVALUACIÓN |
|
Con
Canon 5D y Canon 5D
Mk II
________________________________________________________________________________________________________ |
|
- Definición en
estudio. Detalles en
Metodología ► |
|
|
|
Visto este objetivo en
una máquina como la Canon 5D en el centro sucede lo que cabía esperar de
un objetivo correcto. Desde máxima abertura alcanza el limite resolutivo
de este modelo que son 51 l.p./mm.. En los cierres sucesivos va mejorando
levemente el contraste en esa zona.
La lectura más interesante, como siempre, está en la evolución de
las esquinas extremas. En los tres primeros diafragmas se aprecia un
viñeteo importante con un contraste muy bajo, tan bajo que nos da una
textura micro-grumosa, se aprecian hasta los puntos por poco que
amplifiquemos la imagen. A partir de f 1:4.0 da un cambio muy importante
en todos los aspectos, a partir de este diafragma centro/esquina se irán
igualando hasta alcanzar valores idénticos entre los f 1:8.0 y f
1:11.

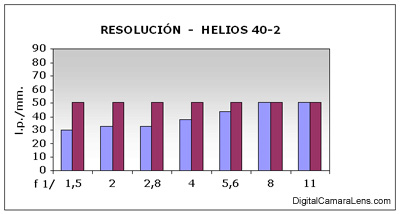

Gráfica MT50% con centro-esquina. Centro en Granate y esquina extrema en
Azul (Cálculo manual)
Canon 5D |
|
 |
Canon 5D MkII
(Actualización 11-2.018)

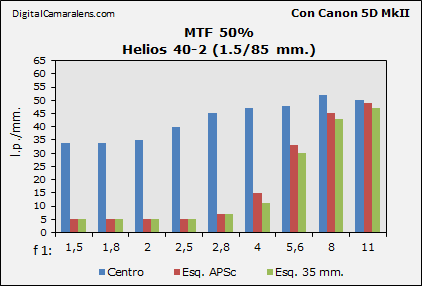

MTF50% (Valor
óptimo teórico 52 l.p./mm. - Máx.
62 l.p./mm.)
Detalles en
Metodología
► |
|
 |
|
|
|
Valores en l.p./mm. |
|
f 1: |
1,5 |
1,8 |
2 |
2,5 |
2,8 |
4 |
5,6 |
8 |
11 |
|
Centro |
34 |
34 |
35 |
40 |
45 |
47 |
48 |
52 |
50 |
|
Esq. APSc |
5 |
5 |
5 |
5 |
7 |
15 |
33 |
45 |
49 |
|
Esq. 35 mm. |
5 |
5 |
5 |
5 |
7 |
11 |
30 |
43 |
47 |
|
|
Comentarios.-

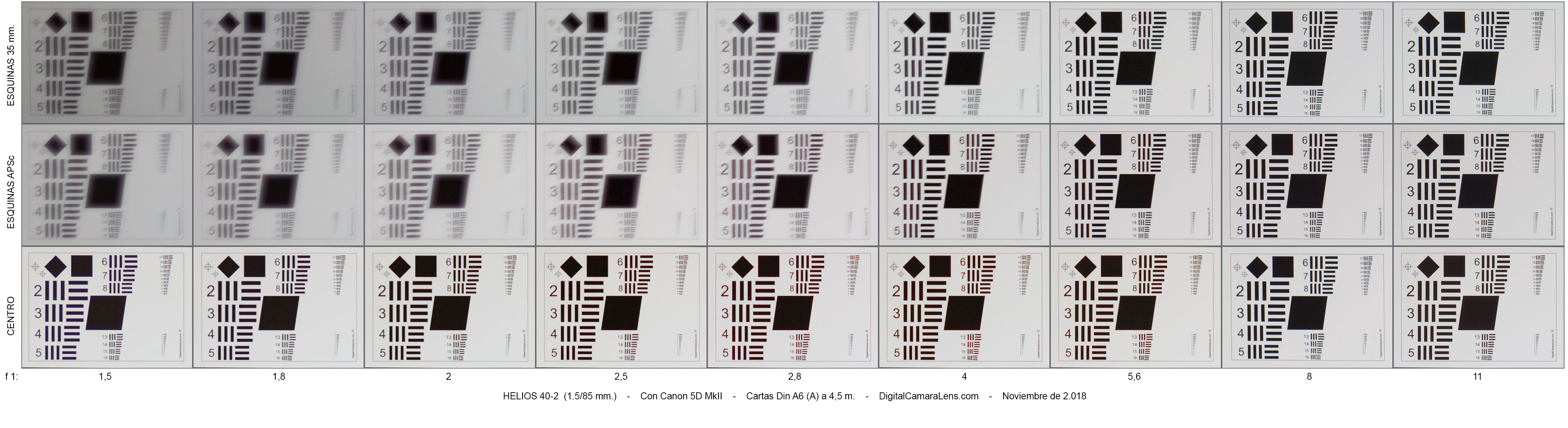

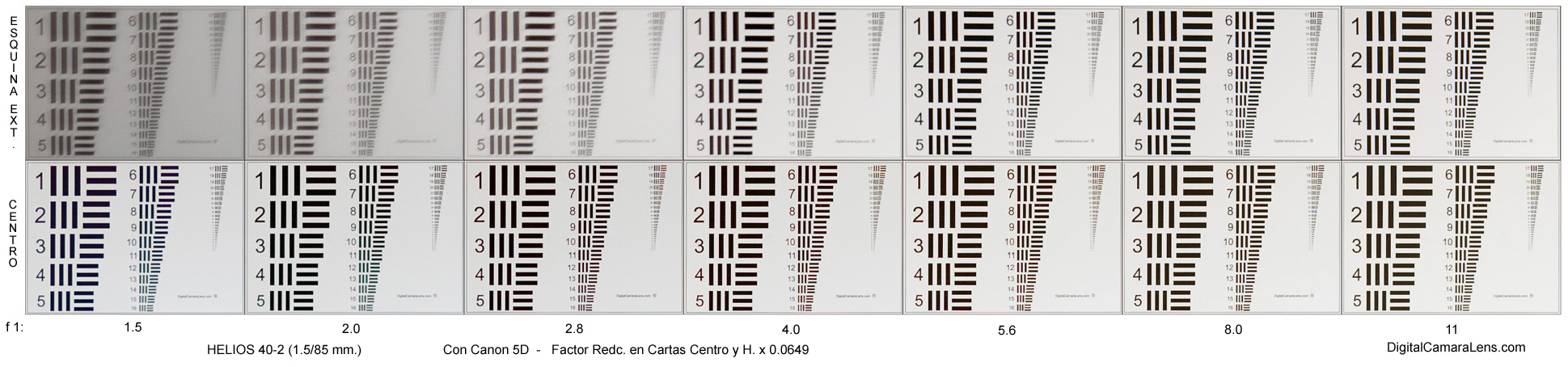

La lectura de los resultados que podéis ver en la tabla, y mejor en el
mosaico de cartas, no es la habitual en un objetivo moderno.
-Centro.
El nivel de ACs long. es medio, no excesivo, como podríamos esperar. En L7
tenemos un 48-26-75 para f 1:1,5 y 41-22-41 para f 1:1,8. A partir de f
1:1,8 se observa un desplazamiento de foco importante que se mantiene hasta
los f 1:5,6 inclusive, en f 1:8 se corrige totalmente pero aún persiste la
AC longitudinal si bien el contraste ha subido de forma muy importante. A f
1:11 la AC se amortigua totalmente por la profundidad de campo. Por lo tanto
si deseamos la mejor reproducción de color tenemos que ir a f 1:8.
-Esquinas.
Las esquinas son "épicas" desde plena abertura hasta f 1:4.
Se observa un astigmatismo importante así como dispersión RGB muy alta, por
tanto no veremos fringes de transición en situaciones de alto contraste,
solo apreciaremos falta de nitidez y una pseudo triple imagen. A partir de f 1:5,6 tanto el
astigmatismo como la dispersión se corrigen de forma muy apreciable al
tiempo que también se incrementa el contraste. En los dos últimos diafragmas
las esquinas se sitúan en un nivel de nitidez y color excelentes.
|
|
- Definición
y bokeh en
interior.
Canon 5D MkII Detalles
en
Metodología
► |
 |
|
f
1:1,5 -
f 1:2 -
f 1:2,8 |
|
Descarga de archivos a
máxima resolución clicando la abertura.
Procesado de Archivos.-
Con Adobe Camera Raw CS6 con todos los
ajustes por defecto excepto:
Todos los ajustes estándar excepto enfoque:
Cantidad 60, Radio 0,6, Detalle 35. |
|

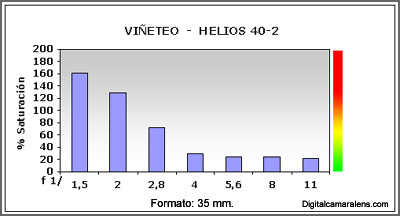

- Viñeteo.
Detalles en
Metodología
► |
|
VALORES |
f 1:/ |
1,5 |
2 |
2,8 |
4 |
5,6 |
8 |
11 |
|
85 mm. |
|
162 |
128 |
71 |
30 |
25 |
25 |
22 |
|
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev |
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|
|
Focal |
Dist. |
% |
Inversión |
|
85 mm. |
4 m. |
-0,15 |
A |
|
-
Aberraciones Cromáticas
Laterales. Detalles en
Metodología
► |
|
Canon 5D MkII
|
Diafragmas |
f 1:/ |
1,5 |
1,8 |
2 |
2,5 |
2,8 |
4 |
5,6 |
8 |
11 |
|
Valores |
% |
- |
- |
- |
- |
- |
- |
0,09 |
0,09 |
0,12 |
|
Amplitud |
|
ma |
ma |
ma |
ma |
ma |
a |
r |
r |
r |
Índices
de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente
ma: muy amplia | a: amplia | m: media | r: reducida
|
-
Enfoque y Fotometría. Detalles en
Metodología
► |
Diseñado para enfoque
manual, con el estado actual de conservación este mecanismo está algo duro
de accionamiento. Como es lógico este apto. habría que valorarlo de nuevo o
con una revisión de lubricación adecuada.
En relación a la
ejecución del enfoque y ajustes de fotometría me
remito en la generalidad a lo descrito en
esta página.
|
|
|
| |
|
|
