TOKINA 16-28/2,8 Pro FX AT-X
  _____________________________________________________________________________________________________________________





1 de Abril de 2011
Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

 Con Canon 5D MkII  ____________________________________________________________________________________________________________________________


DEFINICIÓN EN EXTERIOR                              Detalles en Metodología ▼

16 mm. a f 1:5,6 -  f 1:8 20 mm. a f 1:5,6 -  f 1:8
24 mm. a f 1:5,6 -  f 1:8 28 mm. a f 1:5,6 -  f 1:8


 Distancia fija: 25 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7]
Medición: Evaluativa - 16, 20, 24 Y 28 mm. : +0,33 EV
Procesado de .JPGs.-
Procesador: A.C.R. - Tdos los ajustes estándares excepto enfoque:
Cantidad 65, Radio 0,8 y Detalle 25
 Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño: 21 Mpx. Espacio en disco:  5,44 MB



                                                                                                                               ______________________________________



DEFINICIÓN EN ESTUDIO

(Para ver las cartas de la focal deseada haz clic en sus aberturas.)                      Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas f 1:/



Miniatura Genérica



16 mm.

20 mm.

24 mm.

28 mm.



2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

RESUMEN DEFINICIÓN EN ESTUDIO


Valoración simplificada de nitidez [centro | esquinas] por focal y abertura.

Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9,0

16 mm.

 . *|* *|* *|* *|* *|* *|*.
20 mm. *|* *|* *|* *|* *|* *|*
24 mm. *|* *|* *|* *|* *|* *|*
28 mm. *|* *|* *|* *|* *|* *|*

Abreviaciones:
 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente



Comentarios corrección de viñeteo.-
En el apartado siguiente veréis los valores estándar de viñeteo nominal obtenidos, un viñeteo que siempre es mayor que el de campo. Sobre este particular estoy preparando un pequeño artículo que pronto publicaré. Las miniaturas siguientes corresponden a la esquina del formato de 35 m. a 16 mm. de focal y f 1:3,5 con viñeteo de campo y corregido.

Estas miniaturas las pongo a modo de reflexión sobre la correcciones de viñeteo CON niveles altos cuando existen ACs laterales DE un magnitud considerable. En ellas podéis ver como unas esquinas más altas de exposición nos levantan más los fringes además de dar una sensación de menor nitidez.

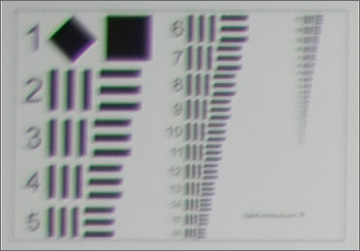

16 mm.  a f 1:3,5 - Carta de esquina formato 35 mm. (reesc. de 380 Px. a 360 Px.)
Viñeteo de campo con Canon 5D MkII - 87% Viñeteo corregido en ACR - 34%

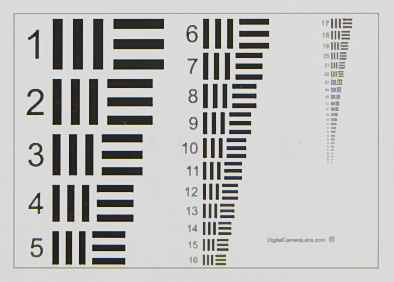

16 mm.  a f 1:3,5 - Centro


Como complemento a las secuencias de estudio por focal que os podéis descargar en la zona superior, hice un segundo procesado de los mismos .RAWs rectificando un 50% de viñeteo. De esta segunda serie y de la primera están extraídos estos recortes.

Secuencia de estudio centro-esquinas a 16 mm. con viñeteo corregido.
f 1:
2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9


 ______________________________________

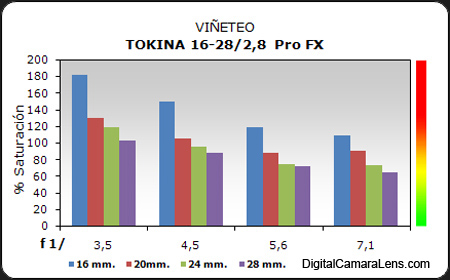

VIÑETEO                                           Detalles en Metodología ►



Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
16 mm.

%

 182 150 119 109 109 119
20 mm. % 130 105 88 91 80 87
24 mm. % 119 96 75 73 73 74
28 mm. % 103 88 72 65 67 63

100% Sat. = 1 Ev




16 mm. a f 1:3,5



______________________________________

DISTORSIÓN GEOMÉTRICA                             Detalles en Metodología ►



VALORES

Dist.

 % Inversión
16 mm. 1,6 mts. -1,62 Ligera
20 mm. 1,6 mts. -0,47 Ligera
24 mm. 2,5 mts. 0 Muy ligera
28 mm. 3 mts. 0 Inapreciable


16 mm. a 1,6 m.
 24 mm. a 2,5 m.

ABERRACIONES CROMÁTICAS                          Detalles en Metodología ►



Diafragmas

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
16 mm.

%

 0,326 0,267 0,237 0,207 0,178 0,178
20 mm. % 0,207 0,178 0,178 0,178 0,178 0,178
24 mm. % 0,207 0,207 0,207 0,178 0,178 0,178
28 mm. % 0,178 0,178 0,178 0,178 0,178 0,178


Valoración simplificada ACs laterales por focal y abertura.

Valores de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


                                                                                                                                              ______________________________________

ENFOQUE                                              Detalles en Metodología ►



FOCAL

De d.m.e. a infinito

 De infinito a d.m.e.
16 mm. 1 s. 1 s.
28 mm. 1,1 s. 1,1 s

Valores en segundos.

Consistencia: Rectificaciones reiterativas frecuentes.
Precisión: Rectificaciones frecuentes en el segundo toque.
Micro-ajustes necesarios: -3

En rectificaciones moderadas de foco el zoom responde de forma correcta, rápido y sin ruido apreciable. Cuando enfocamos desde infinito a distancias muy cercanas, un metro por ejemplo, se oye un ligero chirrido en el tramo final. Una vez realizado el enfoque si volvemos a presionar el obturador se produce un reajuste sobre el foco inicial. Este comportamiento se reproduce en todas las focales, con la selección del punto central y buena iluminación.

Manteniendo el mismo punto de enfoque (caballete) si repetimos el foco "n" veces en un 80% de ellas se producen rectificaciones visibles por la venta y audibles si se está mirando por el visor.
