TOKINA 14-20/2.0 Pro AT-X SD DX
 ______________________________________________________________________________________________________________________



21 de Marzo de 2.016

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D7200______________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

14 mm. a f 1:4 - f 1:5,6 - f 1:8 17 mm. a f 1:3,5 - f 1:5,6 - f 1:8

20 mm. a f 1:4 - f 1:5,6 - f 1:8 (Distancia: todas a 25 m.)

Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D7200 - C 1.00 - L 2.009]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 60, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: de 4 a 7 MB


- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

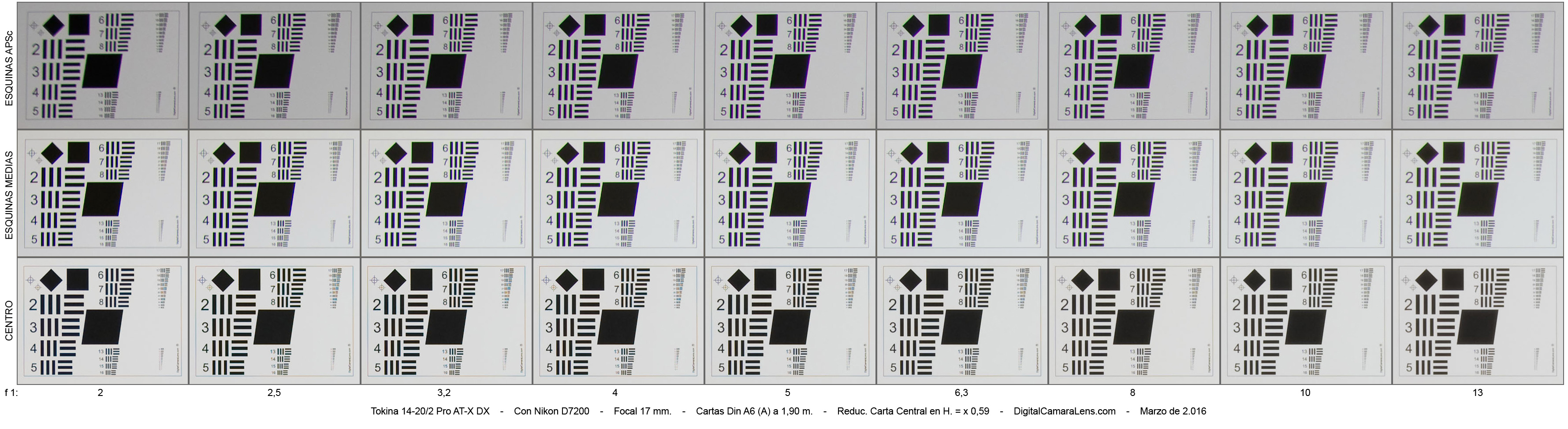

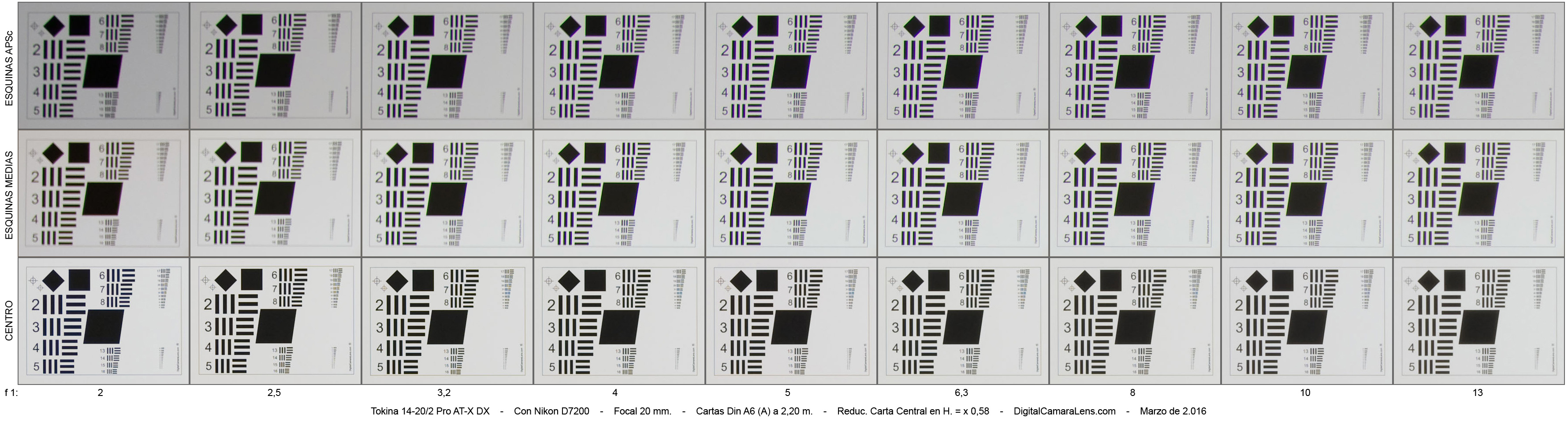

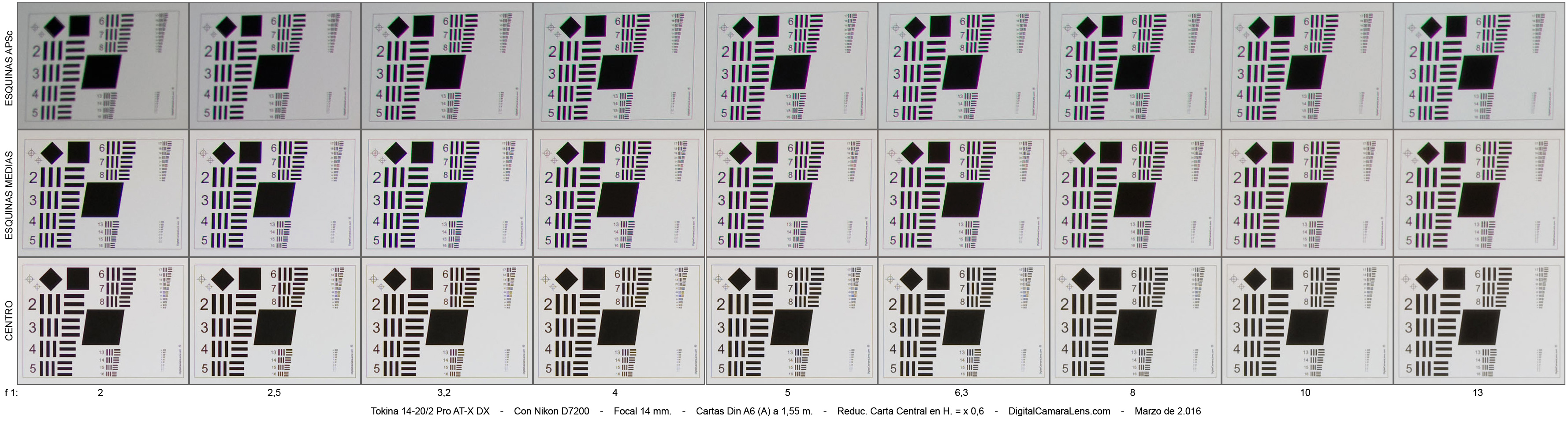

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





14 mm.

17 mm.

20 mm.



f 1:/

 2 - 2,5 - 3,2 - 4 - 5 - 6,3 - 8 - 10 - 13
2 - 2,5 - 3,2 - 4 - 5 - 6,3 - 8 - 10 - 13

 2 - 2,5 - 3,2 - 4 - 5 - 6,3 - 8 - 10 - 13

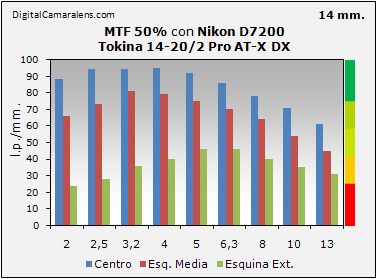

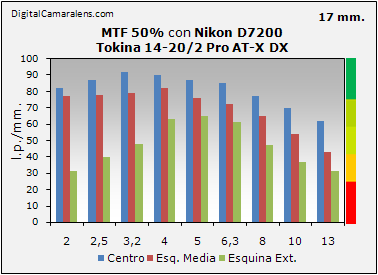

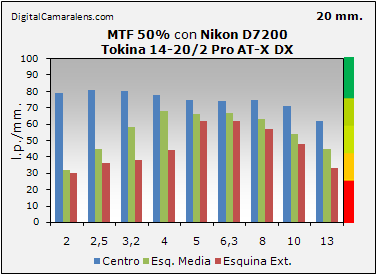

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►


14 mm. 2 2,5 3,2 4 5 6,3 8 10 13
Centro 88 94 94 95 92 86 78 71 61
Esq.Med. 66 73 81 79 75 70 64 54 45
Esq. Ext. 24 28 36 40 46 46 40 35 31
17 mm. 2 2,5 3,2 4 5 6,3 8 10 13
Centro 82 87 92 90 87 85 77 70 62
Esq.Med. 77 78 79 82 76 72 65 54 43
Esq. Ext. 31 40 48 63 65 61 47 37 31



20 mm. 2 2,5 3,2 4 5 6,3 8 10 13
Centro 79 81 80 78 75 74 75 71 62
Esq.Med 32 45 58 68 66 67 63 54 45
Esq. Ext. 30 36 38 44 62 62 57 48 33

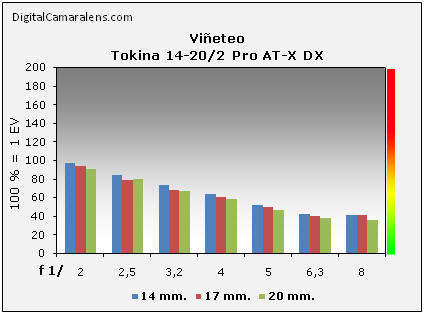

- Viñeteo                                                                                                                                Detalles en Metodología ►




Focales

f 1:/

 2 2,5 3,2 4 5 6,3 8
14 mm.

%

 97 84 74 64 52 42 42
17 mm. % 94 78 68 60 50 40 41
20 mm. .% 90 79 67 58 46 37 36

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
14 mm. 2 m. -2,37 Muy ligera
17 mm. 2,5 m. -1,28 -
20 mm. 3 m. -0,36 -




 Muestra gráfica a 14 mm.

- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 2 2,5 3,2 4 5 6,3 8
14 mm. % - - 0,22 0,22 0,25 0,25 0,25
Amplitud       m m m m m
17 mm. % 0,28 0,19 0,19 0,19 0,19 0,17 0,17
Amplitud   m m m m m m m
20 mm. % 0,22 0,17 0,17 0,17 0,17 0,17 0,17
Amplitud   a a a a a a a

                                         Índices de referencia:
                                                      ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                         a: amplia |  m: media  |  r: reducida


- Enfoque                                                                                             Detalles en Metodología ►

Focales

De d.m.e. a infinito

 De infinito a d.m.e.
14 mm. 1,5 s. 1 s.
20 mm. 1,5 s. 1 s.
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: +4 en 14 y 17 mm.

El sistema de enfoque de este ultra-angular es del tipo SDM, el mismo de todos los ultra-angulares de formato DX de este fabricante.

Pese a incorporar un motor de ultrasonidos éste no ataca directamente a la helicoidal sino que lo hace por reducción y reenvío, ese es el motivo por lo que invierte más tiempo en el recorrido total respecto a otros de "la competencia" y del propio fabricante. No obstante en el tipo de fotos que se realizan habitualmente con un ultraángular este apartado entiendo que no es un handicap importante aunque sería deseable mejorarlo.

El ruido que emite el sistema en hacer todo el recorrido también es superior sin llegar a ser molesto ni muy apreciable. En las correcciones de foco habituales, de +/- 1,5 m. a infinito y al revés, los tiempos que emplea son muy reducidos y el ruido muy poco apreciable.
