TOKINA 11-20/2,8 Pro AT-X DX
 ______________________________________________________________________________________________________________________



23 de Agosto de 2.015

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 50D y Nikon D5300________________________________________________________________________________________________________________

- Definición en exterior.  (Canon 50D)                                                                             Detalles en Metodología ►

11 mm. a f 1:5,6 - f 1:8 15 mm. a f 1:5,6 - f 1:8

20 mm. a  f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 50D - 1.0.8] = Cero.
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 60, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 15 Mpx. - Espacio en disco: de 5 a 7 MB


- Definición en estudio.  (Canon 50D)

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

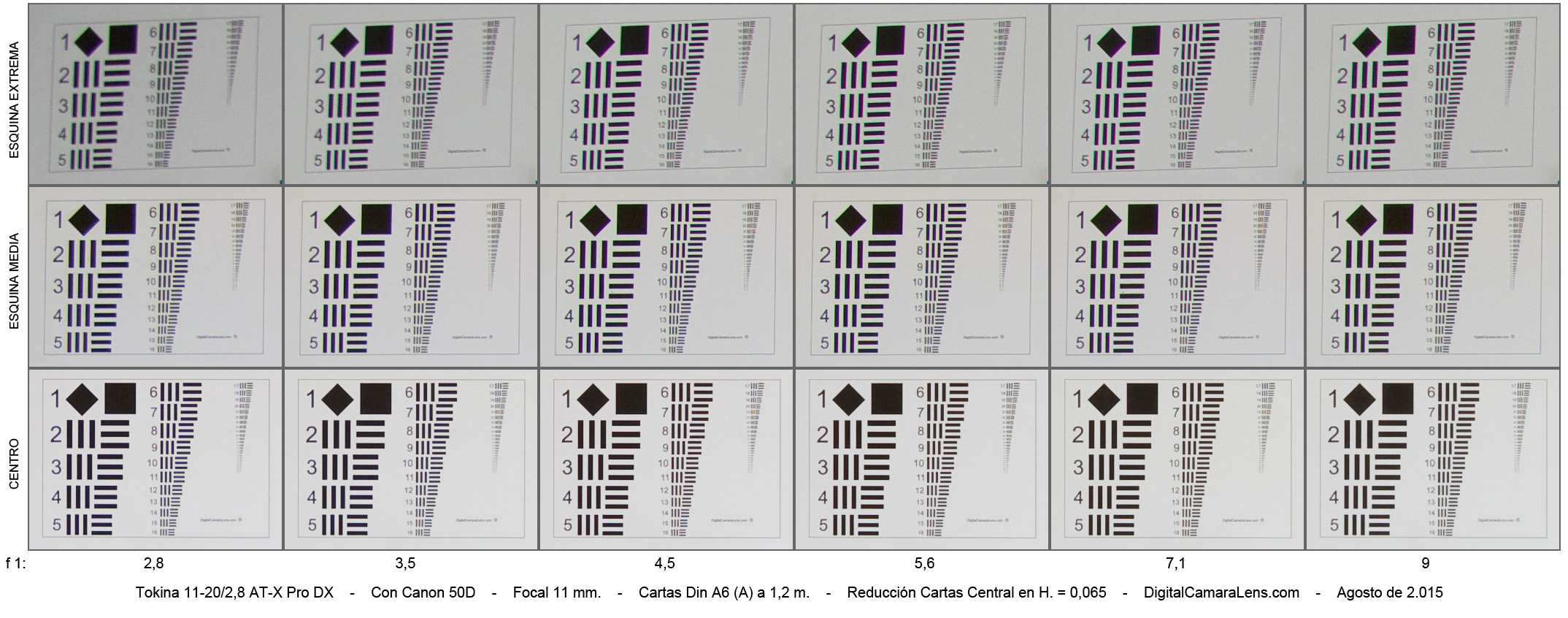

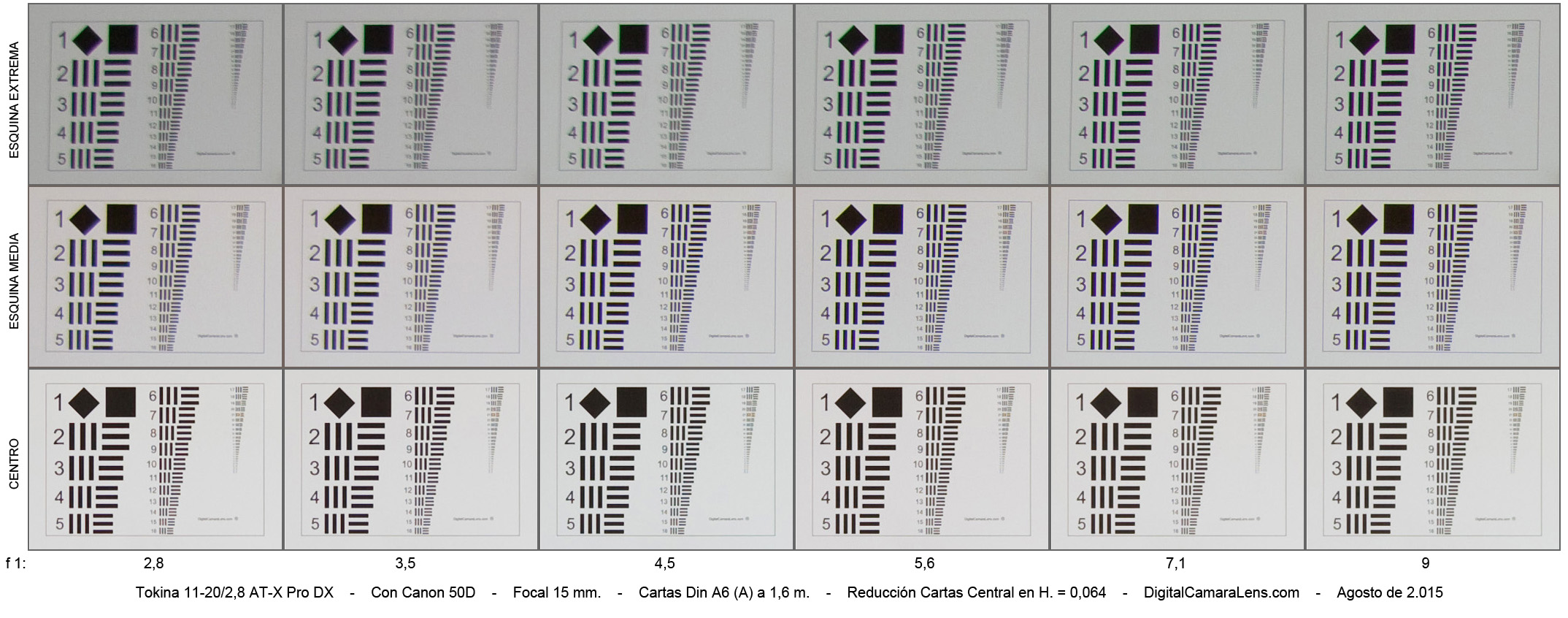

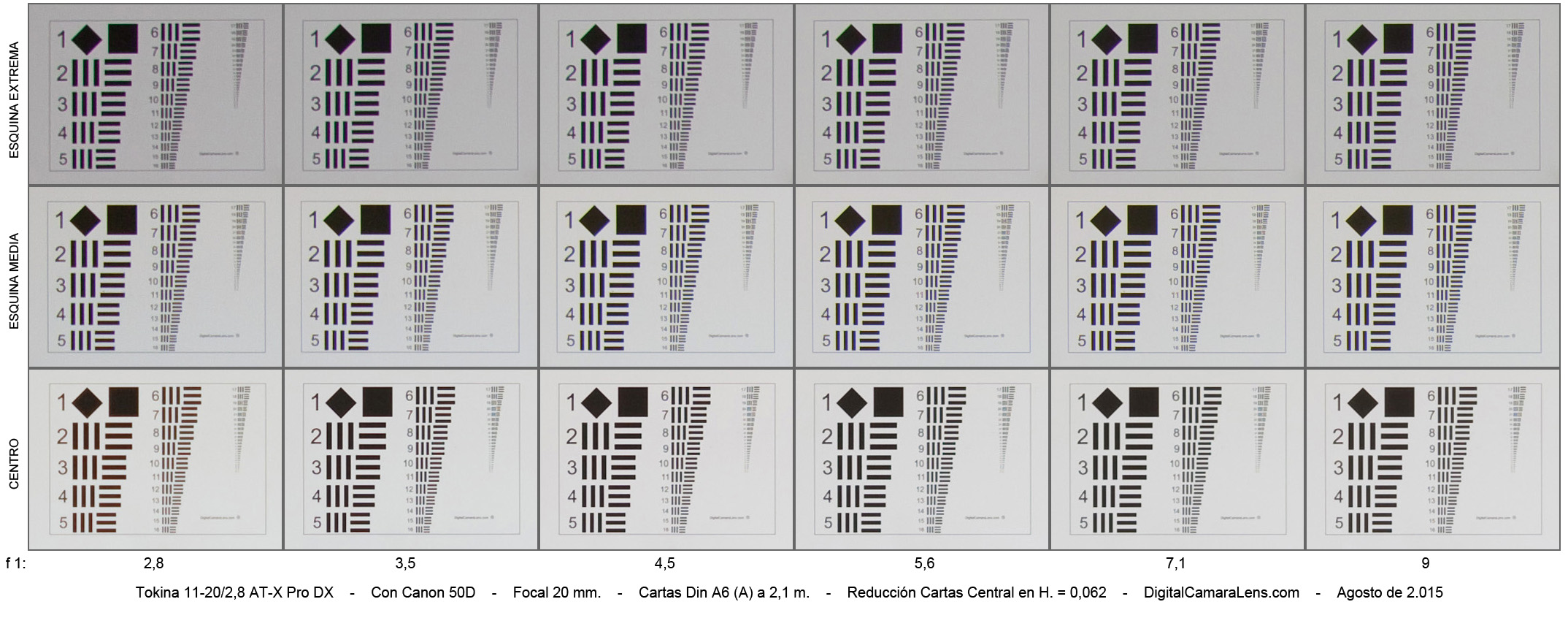

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





11 mm.

15 mm.

20 mm.



f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

Resolución en estudio MTF50%                                                                                      Detalles en Metodología ►

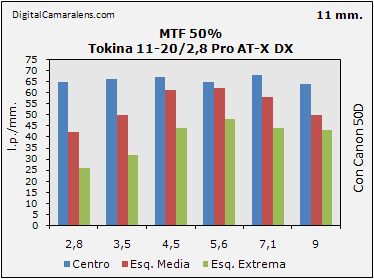

11 mm. Valores en l.p./mm.
f 1: 2,8 3,5 4,5 5,6 7,1 9
Centro 65 66 67 65 68 64
Esq. Media 42 50 61 62 58 50
Esq. Extrema 26 32 44 48 44 43

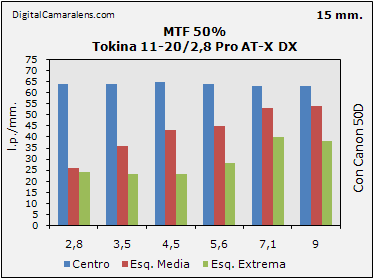

15 mm. Valores en l.p./mm.
f 1: 2,8 3,5 4,5 5,6 7,1 9
Centro 64 64 65 64 63 63
Esq. Media 26 36 43 45 53 54
Esq. Extrema 24 23 23 28 40 38

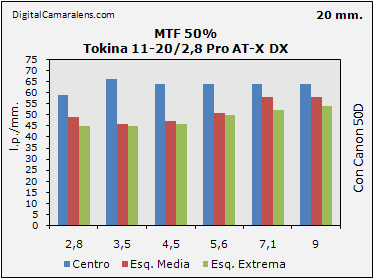

20 mm. Valores en l.p./mm.
f 1: 2,8 3,5 4,5 5,6 7,1 9
Centro 59 66 64 64 64 64
Esq. Media 49 46 47 51 58 58
Esq. Extrema 45 45 46 50 52 54

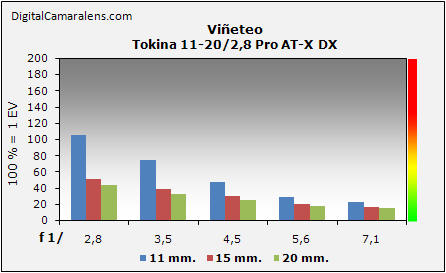

- Viñeteo  (Nikon D5300)                                                                                                   Detalles en Metodología ►





Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1
11 mm.

%

 105 74 47 29 23
15 mm. % 51 39 30 21 17
20 mm. .% 43 33 25 17 15

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

- Distorsión geométrica.  (Nikon D5300)                                                                       Detalles en Metodología ►

Focales

Dist.

 % Inversión
11 mm. 2 m. -1,81 -
13 mm. 2 m. -1,70 -
14 mm. 2,5 m. -0,90 -
16 mm. 2,5 m. -0,68 -
20 mm. 3 m. +0,22 Ligera

- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9 Amplitud
11 mm. . 0,38 0,28 0,25 0,21 0,21 0,21 Amplia
15 mm. . 0,42 0,32 0,17 0,21 0,21 0,25 Amplia
20 mm. . 0,17 0,14 0,17 0,17 0,17 0,17 Reducida

Valoración de ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
11 mm. 0,6 0,6
20 mm. 0,8 0,8
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios:0
