SIGMA 85/1,4 DG HSM -Art-
________________________________________________________________________________________________________________________


7 de Sept. de 2.018
20 de Dic. de 2.019


Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN   |

ANÁLISIS

|     EVALUACIÓN

Con Nikon D610 y Lumix DC S1r _____________________________________________________________________________________________________


- Definición en interior
.                                                                                                     Detalles en Metodología

* Imagen con intercambio.
Si pasas el puntero por encima de cada abertura la imagen se intercambiará por la hecha con la misma.
Al retirarlo se restablece la inicial a f 1:1,4

La finalidad de estos intercambios es ver cómo se reducen de tamaño los círculos en el diafragmado y al mismo tiempo los laterales se configuran más circulares, menos ovoides. Evidentemente también se aprecia el cambio de viñeteo.

En la variable -
f 1:2,2 (Baja iluminación leds)- vemos como cambian de color e intensidad.
Si queréis ver pasos intermedios se pueden descargar los archivos a max. resolución según los links inferiores.


Descarga de archivos a máxima resolución:
DSC_2917 f 1:1,4  |  DSC_2918 f 1:1,8  |  DSC_2919 f 1:2,2  |  DSC_2920 f 1:2,8  |  DSC_2915 f 1:2,2



f 1:1,4 f 1:2,2 f 1:2,2 (Baja iluminación leds)


Distancia: 3,1 m.
Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D610 - C 1.01 - L 2.009]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco:  MB

Finalidad/Posiciones del bodegón u


- Definición en estudio.
Nikon D610                                                                                   Detalles en Metodología
Para ver el mosaico haz clic en sus aberturas.

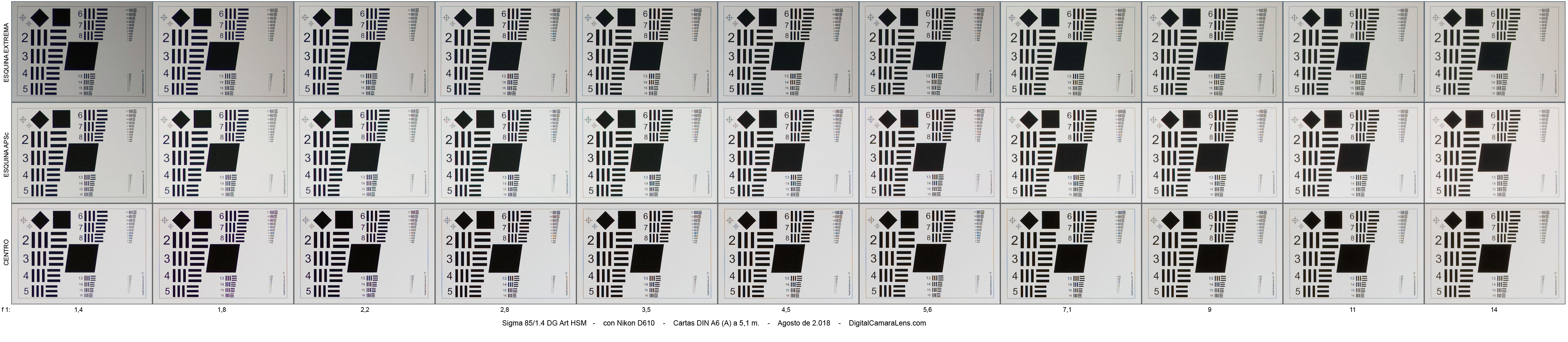

Mosaico de Cartas de Resolución



Focal



Aberturas












Miniatura Genérica





85 mm.




f 1:/

1,4 - 1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11 - 14



MTF50%
(Valor óptimo teórico 56 l.p./mm. Máx. 62 l.p./mm.)                                         Detalles en Metodología
    Valores en l.p./mm.
f 1: 1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11 14
Centro 58 66 67 67 66 64 61 63 60 54 50
Esq. APSc 54 54 57 63 65 64 63 63 59 54 47
Esq. 35 mm. 49 51 58 68 68 67 62 63 58 56 51


Comentarios.-
A nivel óptico este 85 mm. proporciona un alto nivel de contraste, de ahí los valores tan elevados para una cámara con una resolución de 24 Mpx.

Si observamos la secuencia de cartas de estudio veremos que a plena abertura el objetivo arranca muy bien, excelente, con unas ACs Long. bastante controladas. A f 1:1,8 observamos un cambio de color en las líneas negras debido al desplazamiento de foco (focus-shift). A f 1:2,2 se empieza a corregir y a f 1:3,5 se corrige totalmente. Este aspecto en la gráfica superior evidentemente no se ve.

Siendo una óptica especialista en retrato debemos de recordar evitar usar el diafragma f 1:1,8 para la obtención de un buen tono de pieles, manteniendo el gris neutro correcto. En todo caso si los vamos a usar mayoritariamente podemos ajustar el foco fino en f 1:1,8 en vez de f 1:1,4 provocando un ligero front-focus.


Diafragma

Valor R-G-B

f 1:1,4 21-22-79
f 1:1,8 30-08-60
f 1:2,2 42-21-37
f 1:2,8 52-27-30
f 1:3,5 27-27-37


Por lo demás, observando la gráfica MTF50%, y sobre todo el mosaico de cartas, podemos ver un centro-esquina excelente. Aguanta bien la difracción hasta los f 1:9 con unos f 1:11 todavía excelentes.


- Definición en estudio.  con Lumix DC S1r
                                                                 Detalles en Metodología
Para ver el mosaico haz clic en sus aberturas.

Mosaico de Cartas de Resolución



Focal



Aberturas












Miniatura Genérica





85 mm.




f 1:/

1,4 - 1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11 - 13 - 16



MTF50%
(Valor óptimo teórico 77 l.p./mm.)                                                                Detalles en Metodología

  Valores en l.p./mm.
f 1: 1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11 13 16
Centro 58 74 83 87 88 81 78 74 70 67 59 51
Esq. APSc 67 68 68 71 70 69 68 67 65 60 55 50
Esq. 35 mm. 54 57 69 73 76 72 71 70 66 64 56 50


Comentarios.-
Después de más de un año de haber probado este 85 mm. en la Nikon D610 se ha vuelto a analizar con la Lumix DC S1r, esta vez con la montura L. El resultado obtenido no solo mantiene el altísimo nivel de calidad de la anterior prueba sino que lo mejora en un aspecto, el ligero (focus-shift) que vimos en la Nikon ahora es inexistente.

No sabemos si en este año, aprovechando la modificación para esta nueva montura o no, se ha llevado a cabo alguna revisión óptica que corrija este desfase, un aspecto que es congénito a la fórmula óptica y por tanto no obedece a la desviación de fabricación de un lote.

El objetivo presenta la misma curva de resolución con el único detalle del centro en los f 1:1,4, un centro que queda un poco rezagado por una ligerísima AC longitudinal, un aspecto habitual en todos estos teleobjetivos medios de gran abertura.

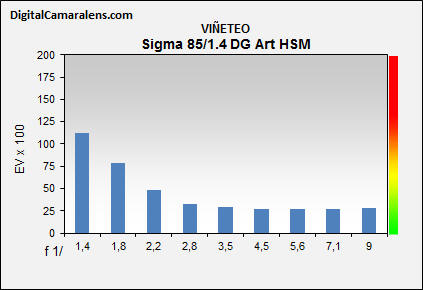

- Viñeteo
.                                                                                                                              Detalles en Metodología




Diafragmas

f 1:/

1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Valores

%

112 79 48 32 29 28 27 28 28
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
85 mm. 5 m. -0,10 -
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11 14

Valores

%

0,14 0,14 0,11 0,06 0,06 0,03 0,03 0,03 0,03 0,03 0,03

Amplitud

   r  r  r  r  r  r  r  r  r  r  r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                         a: amplia |  m: media  |  r: reducida


- Enfoque y Fotometría.

Nikon D610                                                   Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
 85 mm. 0,8 s. 0,8 s.
Valores en segundos.

Consistencia: Correcto
Precisión: Correcto
Micro-ajustes necesarios: +5

El objetivo enfoca muy rápido y es bastante silencioso en el recorrido total de la helicoidal, inapreciable en micro ajustes con AF continuo. Pese a tener un grupo de enfoque de dimensiones considerable no se aprecian golpeteos en las paradas.


Con
Lumix DC S1r.-
El objetivo enfoca muy rápido, aprox. en 0,7 s. y en total ausencia de ruido. Se ha apreciado un ligero, muy ligero, back-focus que en este modelo de máquina -por estas fechas- no es corregible vía micro-ajustes. Solo es apreciable en cartas de estudio a f 1:1,4.
