SIGMA 8-16/4,5-5,6 DC HSM
  _____________________________________________________________________________________________________________________





4 de Junio de 2.010

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

 Con Canon 50D  _________________________________________________________________________________________________________________________________


                                                   DEFINICIÓN EN EXTERIOR                               Detalles en Metodología ▼


8 mm. a f 1:7,1  -  f 1:9 12 mm. a f 1:7,1  -  f 1:9

16 mm. a f 1:8  -  f 1:10


Distancia fija: 25 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 50D - 1.0.2]
Medición: Ponderada al centro
8 mm. : -0,30 EV  |  12 mm. : -0,35 EV | 16 mm. : -0,40 EV
Procesado de .JPGs.-
Procesador: A.C.R. - Tdos los ajustes estándares excepto enfoque:
Cantidad 65, Radio 0,8 y Detalle 25

 Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 15 Mpx.  Espacio en disco: de 5,68 a 6,14 MB


                                                                                                                              ______________________________________



DEFINICIÓN EN ESTUDIO

(Para ver las cartas de la focal deseada haz clic en sus aberturas.)                      Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas f 1:/



Miniatura Genérica

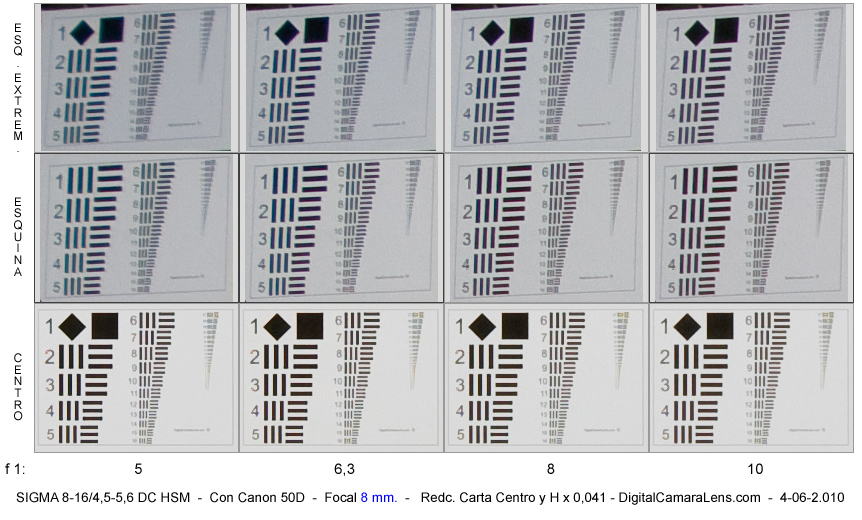

8 mm.

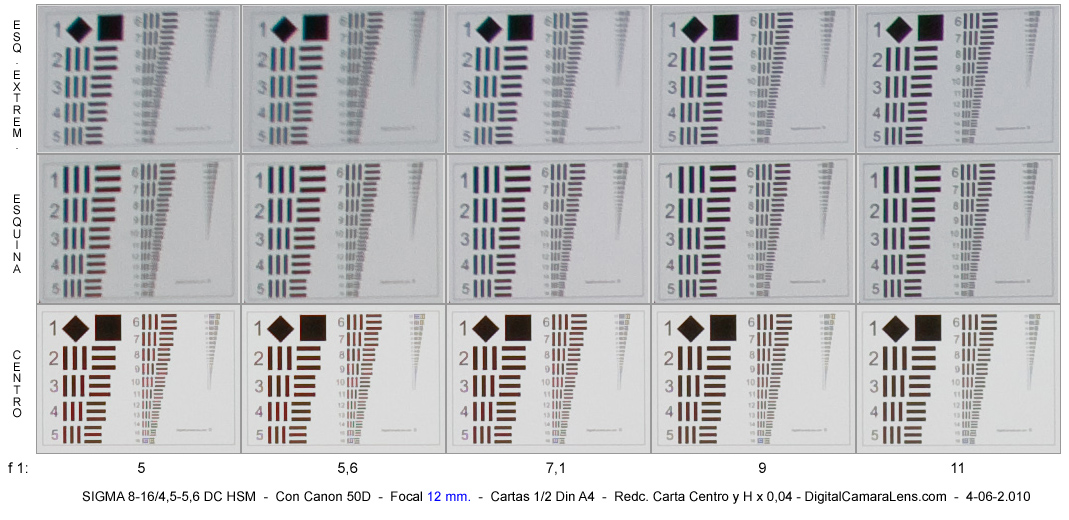

12 mm.

16 mm.



5 - 6,3 - 8 - 10

5 - 5,6 - 7,1 - 9 - 11

5,6 - 7,1 - 9 - 11

RESUMEN DEFINICIÓN EN ESTUDIO



Valoración simplificada de nitidez por focal y abertura.

VALORES APSc

f 1:/

 2.8 3.5 4.5 5.6 7.1 9 11
8 mm. Centro/Esq. . */* */* */* */* */* */* -
12 mm. Centro/Esq. . */* */* */* */* */* -
16 mm. Centro/Esq. */* */* */* */* */*

Abreviaciones:
 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

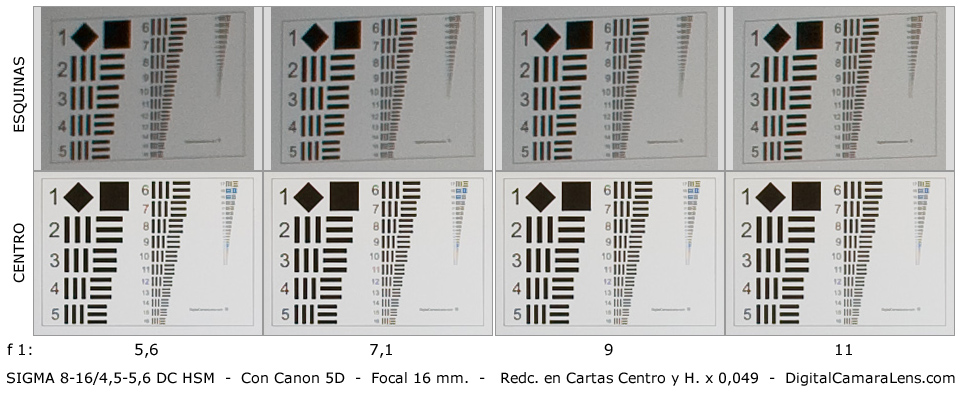

AMPLIACIÓN ESTUDIO en 35 mm. (Con Canon 5D)

(Para ver las cartas de la focal deseada haz clic en sus aberturas.)                      Detalles en Metodología ►

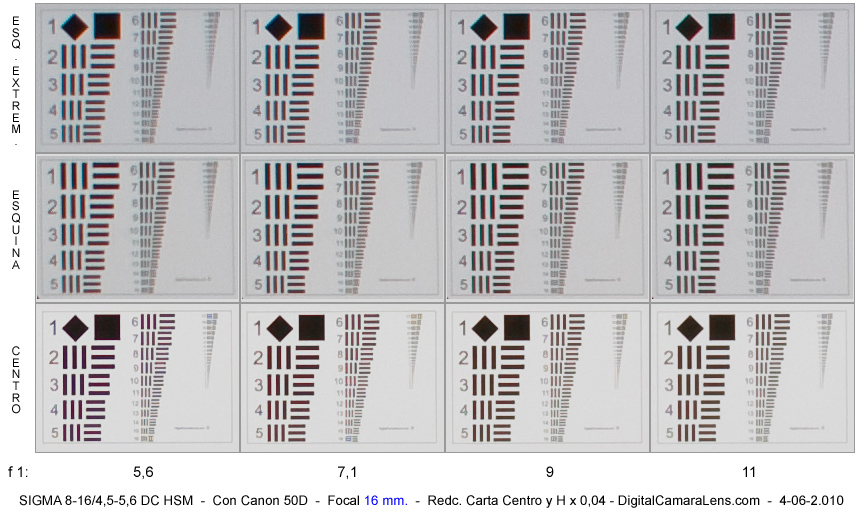

Mosaicos de Cartas de Resolución



Focales



Aberturas f 1:/



Miniatura Genérica



16 mm.



5,6 - 7,1 - 9 - 11
*** Actualización: 28-06-2.010



El día que finalizaba esta prueba, por simple curiosidad, hice un par de series con la Canon 5D, quería ver si en focales próximas a la final se podía usar en cámaras FF. Ya sabemos que no es lo suyo pero el que tenga cuerpos de los dos formatos no le va a sobrar esta posibilidad.

En 13 mm. el viñeteo es excesivo notándose hasta en el marco lateral y superior. En 16 mm. el viñeteo es muy alto incluso a f 1:9 pero está localizado en los ángulos. El nivel de ACs laterales es muy razonable teniendo en cuenta la focal y el formato. Como es de esperar la distorsión geométrica también sube.

El viñeteo se puede corregir por soft, corregir la distorsión geométrica es más complicado aunque es posible dado su trayectoria lineal.

El que quiera descargarse el muestreo de las cuatro fotografías, arriba está el link. Extraigo y pongo las probetas de origen de los dos mosaicos (APSc y 35 mm.) en f 1:9 para que veáis de forma gráfica los cambios en la imagen. También los cambios que hay en el micro-contraste debido a la gestión de captura de las dos máquinas. La menor amplificación óptica de la Canon 5D y los niveles de contraste de estos zooms APSc hacen que desde plena abertura en el centro la nitidez sea explosiva. Con una Canon 5D II veríamos y veremos en su día lo mismo que con la 5D pero más grande.

Las dos series están hechas sin un ajuste exacto de la distancia para igualar tamaños, por ese motivo las cartas de la Canon 5D aparecen ligeramente más grandes.


16 mm. con Canon 50D

f 1:9 - centro

f 1:9 - esquina extrema

16 mm. con Canon 5D

f 1:9 - centro

f 1:9 - esquina extrema

 ______________________________________

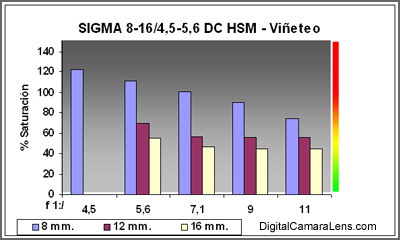

VIÑETEO                                           Detalles en Metodología ►






VALORES APSc

f 1:/

 4,5 5,6 7,1 9 11
8 mm. 122 111 101 90 75
12 mm. . - 70 57 56 56
16 mm. . - .55 47 45 45

100% Sat. = 1 Ev

                                                                                                                              ______________________________________

DISTORSIÓN GEOMÉTRICA                            Detalles en Metodología ►



VALORES APSc :

Dist.

 % Inversión
8 mm. 1,8 mts. -3,18 Poco Apreciable
10 mm. 2 mts. -2,30 -
12 mm. 2,5 mts. -1,15 -
16 mm. 2,5 mts. -0,69 Apreciable




8 mm. a 1,8 mts.



16 mm. a 2,5 mts.
 _____________________________________

ABERRACIONES CROMÁTICAS                          Detalles en Metodología ►

Valoración ACs laterales por focal y abertura.

VALORES APSc

f 1:/

 4,5 5,6 7,1 9 11
8 mm. . 0,21 0,21 0,21 0.175 -
12 mm. . 0,25 0,25 0,25 0,175 0,140
16 mm. . - 0,25 0,25 0,25 0,175

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente

                                                                                                                               ______________________________________

COMENTARIOS RESISTENCIA LUZ INDIRECTA



Dado el diseño del elemento frontal de este tipo de objetivos, se pueden esperar  sorpresas desagradables, bien por pérdida de contraste como por reflejos en el elemento frontal. En este caso no ha habido más de las habituales. La resistencia con incidencia frontal con sol casi directo y directo así como luces halógenas es correcta. Donde debemos de prestar más atención es en los disparos verticales con luz cenital, en esa zona los parasoles integrados es donde cubre menos. Ver muestras en Galería.


______________________________________

  ENFOQUE                                           Detalles en Metodología ►

FOCAL

De d.m.e. a infinito

 De infinito a d.m.e.
8 mm. 1 0,8
16 mm. 1 0,8

Valores en s.
 Consistencia: Correcta.
Precisión: Correcta
Micro-ajustes necesarios: -3
