SIGMA 24-70/2,8 DG OS HSM Art.

______________________________________________________________________________________________________________________


26 de Julio de 2.017
26 de Mayo de 2.019


Partes de la Página

Definición en Estudio
Viñeteo
Distorsión
A. Cromáticas
Enfoque

PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

ANÁLISIS

|    EVALUACIÓN

Con Nikon D610 y Nikon Z7_________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología

24 mm. a f 1:5,6 - f 1:8 35 mm. a f 1:5,6 - f 1:8
50 mm. a f 1:5,6 - f 1:8 70 mm. a f 1:5,6 - f 1:8


Distancia: 25 m. para 24, 35 y 50 mm. y 45 m. para 70 mm.

Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D610 - C 1.01 - L 2.009]
Medición: Matricial. | Procesado de .JPG: con PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: +/- 6 MB



- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología

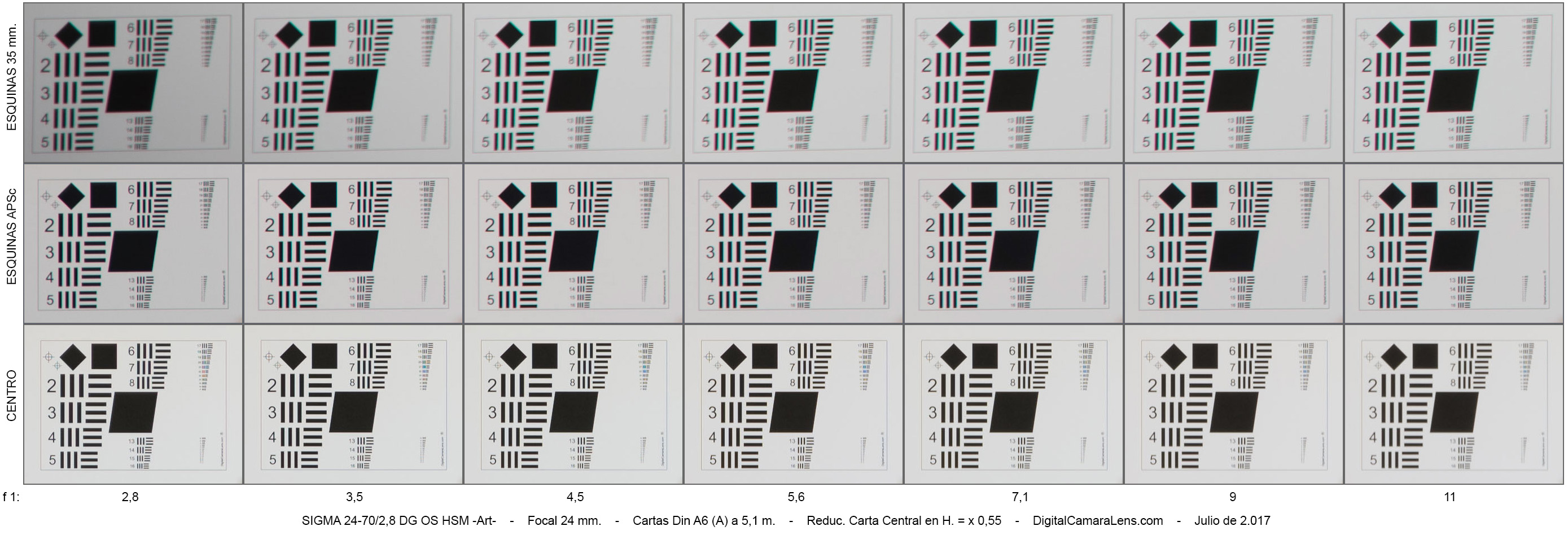

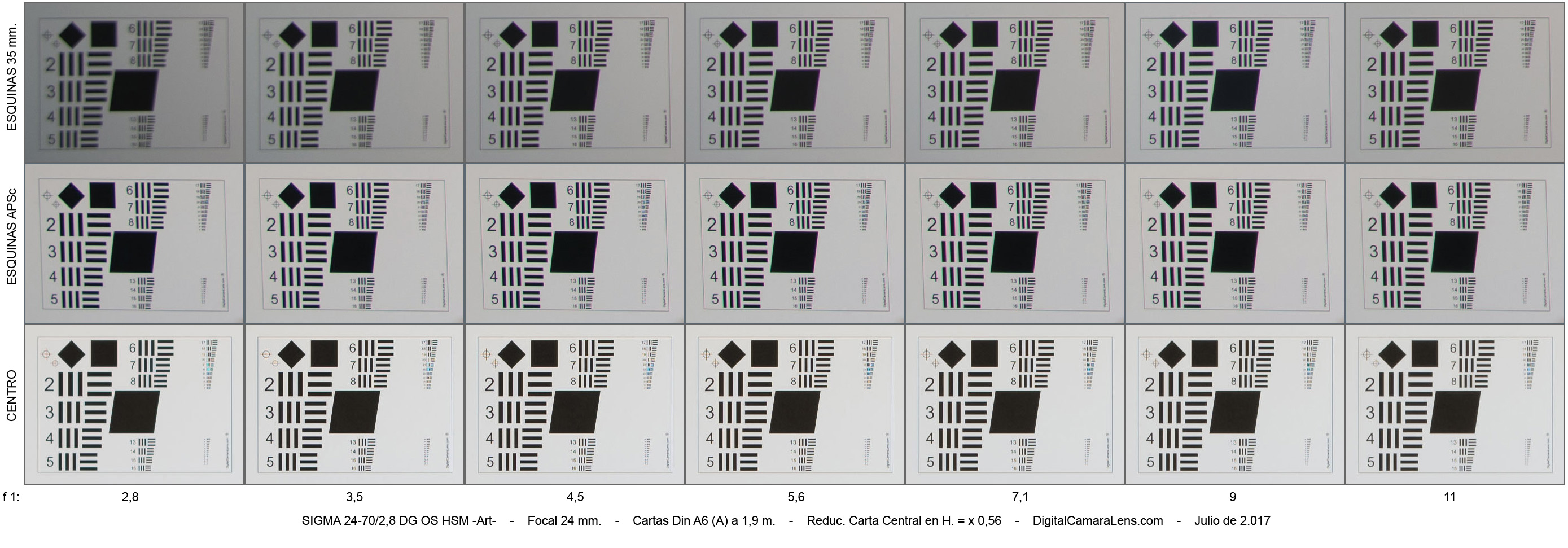

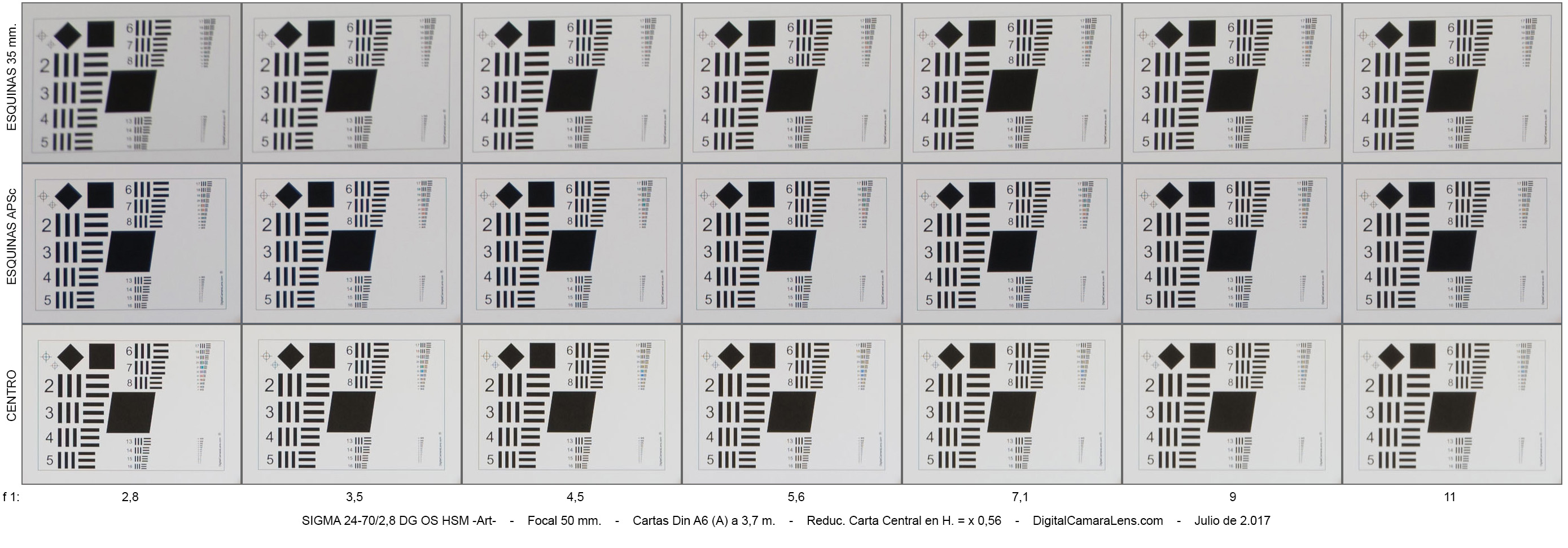

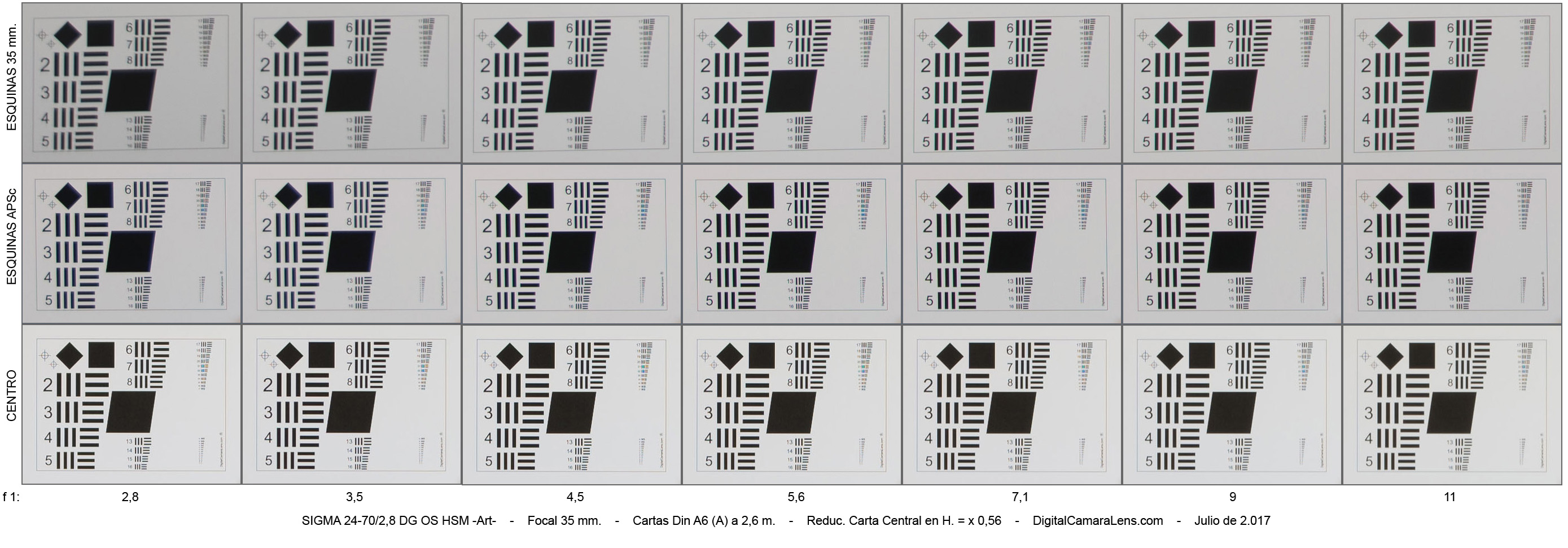

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.

35 mm.

50 mm.

70 mm.



f 1:/

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11


Resolución en estudio MTF50%  (Valor óptimo teórico 56 l.p./mm.)                               Detalles en Metodología

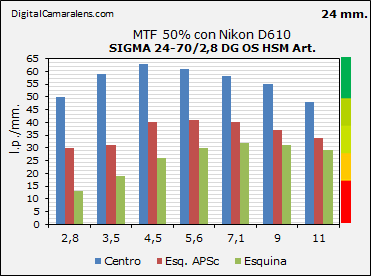

24 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 50 59 63 61 58 55 48
Esq. APSc 30 31 40 41 40 37 34
Esquina 13 19 26 30 32 31 29

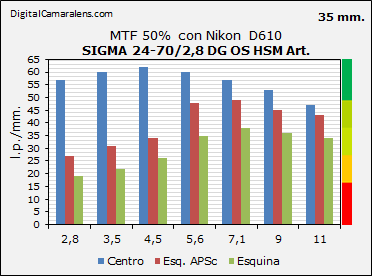

35 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 57 60 62 60 57 53 47
Esq. APSc 27 31 34 48 49 45 43
Esquina 19 22 26 35 38 36 34

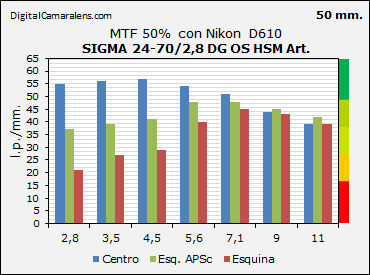

50 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 55 56 57 54 51 44 39
Esq. APSc 37 39 41 48 48 45 42
Esquina 21 27 29 40 45 43 39

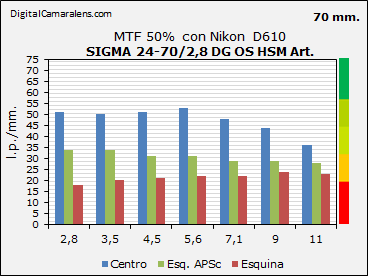

70 mm. 2,8 3,5 4,5 5,6 7,1 9 11
Centro 51 50 51 53 48 44 36
Esq. APSc 34 34 31 31 29 29 28
Esquina 18 20 21 22 22 24 23

* Clasificado como zoom todo-terreno según el perfil y evolución de la curvatura de plano focal .


Ampliación con Nikon Z7

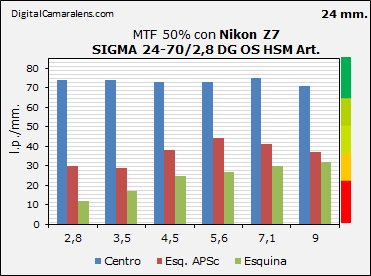

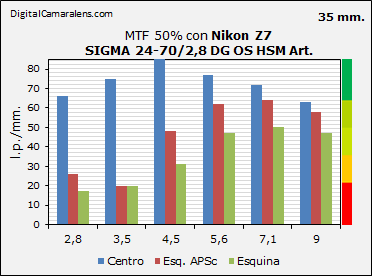

Resolución en estudio MTF50%  (Valor óptimo teórico 77 l.p./mm.)                               Detalles en Metodología


24 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 74 74 73 73 75 71
Esq. APSc 30 29 38 44 41 37
Esquina 12 17 25 27 30 32
35 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 66 75 85 77 72 63
Esq. APSc 26 20 48 62 64 58
Esquina 17 20 31 47 50 47

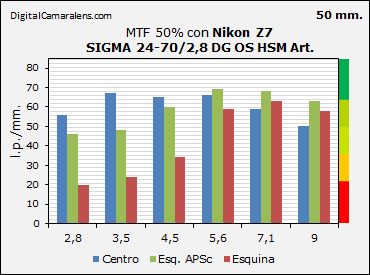

50 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 56 67 65 66 59 50
Esq. APSc 46 48 60 69 68 63
Esquina 20 24 34 59 63 58
70 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 52 58 57 56 54 46
Esq. APSc 38 44 40 36 33 35
Esquina 17 20 22 24 25 25

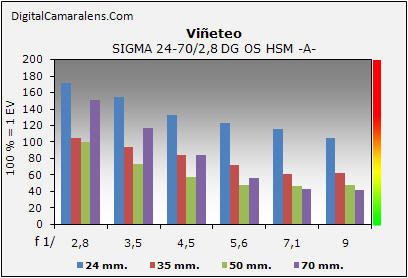

- Viñeteo
                                                                                                                                Detalles en Metodología




Focales

f 1:/

2,8 3,5 4,5 5,6 7,1 9
24 mm.

%

171 153 133 123 116 105
35 mm. % 105 94 84 72 61 63
50 mm. .% 99 73 58 47 48 47
70 mm. % 150 117 85 57 43 42

Tipo de viñeteo: radial
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología

Focales

Dist.

% Inversión
24 mm. 2,5 m. -1,46 Apreciable
35 mm. 3 m. +0,36 -
50 mm. 4 m. +1,09 -
70 mm. 5 m. +1,46 -



Muestra gráfica de los 24 mm. a 2,5 m.




Muestra gráfica de los 70 mm. a 5 m.

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología



Focales

f 1:/

2,8 3,5 4,5 5,6 7,1 9 11
24 mm. % 0,03 0,08 0,08 0,08 0,08 0,6 0,6
Amplitud   m m m m m m m
35 mm. % 0 0,03 0,03 0,03 0,03 0,03 0,03
Amplitud   a a a m m m m
50 mm. % 0 0 0 0 0 0 0
Amplitud   m r r r r r r
70 mm. % 0,16 0,16 0,16 0,13 0,13 0,13 0,13
Amplitud   a a a a a a a

                                         Índices de referencia:
                                                      ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                                         a: amplia |  m: media  |  r: reducida



Contraste & Nitidez Lateral.-
24 mm. - Aceptable
35 mm. - Correcto
50 mm. - Notable
70 mm. - Mejorable

- Enfoque                                                                                             Detalles en Metodología


Focales

De d.m.e. a infinito

De infinito a d.m.e.
24 mm. 0,8 0,8
70 mm. 0,8 0,8
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: 0

Dotado de un sistema de motor HSM de anillo y de un grupo flotante trasero el zoom enfoca muy rápido y con precisión. Al nivel de sus alternativos USM y/o AF-S. Como éllos, lo hace sin ruido apreciable. Un sobresaliente en este apartado.

Sistema OS (III)
Cuando cogemos el zoom y lo movemos ligeramente se perciben un ligero golpeteo en su interior, la causa es que el grupo de estabilización no está bloqueado y oímos sus golpes laterales, en este zoom ligerísimos. Una vez que esté en la máquina y ésta se conecte desaparecen totalmente.

La eficacia del sistema que he podido constatar, sea en estudio como en pruebas de campo, es excelente.

A continuación pongo la tabla de resultados de estudio que suelo hacer pero que generalmente no publico. El primer valor en verde es el óptimo. Del 2 al 5 sobre trípode con varias combinaciones. Del 6 al 12 sobre monopié para contrarrestar las diferencias que podamos tener de pulso cada persona.

La nº 4 la realizo antes de que llegue a iniciar la rotación el OS, es una buena opción que mitiga el golpe del espejo mediante el propio sistema de estabilización. Si alargamos el tiempo la rotación nos empeorará el resultado.

Condiciones:
Focal: 70 mm. | 5 m. de distancia |  Cartas MTF de Análisis de estudio.


  Modo f 1: Tiempo MTF50%
1 Trípode + M. Up 2,8 1/50 53
2 Trípode 2,8 1/50 50
3 Trípode 2,8 1/15 49
4 Trípode + OS * 2,8 1/50 52
5 Trípode 2,8 1/15 53
6 Monopie + OS 5,6 1/10 -
7 Monopie + OS 5,6 1/13 48
8 Monopie + OS 5,6 1/25 49
9 Monopie + OS 5,6 1/25 47
10 Monopie + OS 5,6 1/100 50
11 Monopie + OS 5,6 1/100 41
12 Monopie + OS 5,6 1/200 53


Comentarios.-
Un diferencial de 1 a 2 l.p./mm. no es muy relevante ya que si repetimos las series con un ligerísimo cambio de enfoque o tiempo de exposición ya se producen. Lo que es relevante es ver la consistencia en los siete últimos disparos y ver que con tiempos de 1/13 y 1/25 s. logramos valores muy cercanos al máximo en óptimas condiciones.

                                                                                                                                                   _______________________________________


Compatibilidad y enfoque con
Nikon Z7.-
La prueba se ha realizado con una unidad con firmware actualizado. El funcionamiento es 100% correcto, como si se tratara de un zoom de Nikon mediante el adaptador FTZ.

El zoom en modo AF-S enfoca rápido, con ligeros sonidos en micro-ajustes rápidos, en modo AF-S es un poco más lento debido al reset de estas cámaras CSC. La precisión es correcta.

El sistema de estabilización se convierte, como en las ópticas estabilizadas de la propia marca, en mixto. El OS del zoom funciona con dos ejes y el IS de la máquina con tres.
