SIGMA 19/2,8 DN Art
_______________________________________________________________________________________________________________________ 20 de Febrero de 2.020

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Lumix DSC G80_________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo perteneciente a una serie reducida y, por estas fechas, descatalogada. Se trata de este 19 mm., un 30 mm. y un 60 mm. todos ellos de abertura máxima f 1:2,8 y del segmento
Art.

Si observamos sus medidas y las comparamos con otros productos de idéntica focal y abertura del sistema M 4/3 veremos que todos son más voluminosos, no pesados, el motivo es que provienen todos del sistema APSc. Su fórmula óptica y círculo de imagen están diseñados para dar cobertura a sensores APSc por ello nos vamos a encontrar, al igual que sucede con otros productos, con unos valores excelentes en algunos apartados.

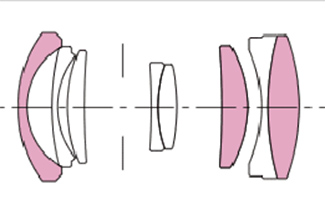

El esquema ya nos adelanta una buena proyección sobre el sensor.


Fórmula óptica típica "telecéntrica"


El que nos ocupa posee un sistema de enfoque de motor lineal, el más rápido que existe hasta la fecha. Quizás por este motivo al tenerlo en las manos, si lo movemos ligeramente se oye dentro un ligero golpeteo, sospecho que es el grupo que se desplaza libremente por los ejes. Una vez insertado en la máquina y conectada desaparece.

El objetivo está dedicado al sistema M 4/3 por lo que posee contactos y todos los automatismos así como las funciones propias de ópticas del propio sistema.

Con el objetivo en las manos se aprecia muy bien construido y acabado. El anillo de MF es muy amplio y, como se puede ver en la foto, no tiene estriado ni recubrimiento de ningún tipo. El movimiento es muy suave aunque de horquillado estrecho en distancias de más de 5 m., además en distancias largas se observan micro-desplazamientos.

En la caja encontraremos un parasol circular correcto y la típica bolsa semi-rígida de Sigma. Como podéis ver en las fotos está fabricado y ensamblado en Japón. El P.V.P.R. orientativo es de 220 €.


A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

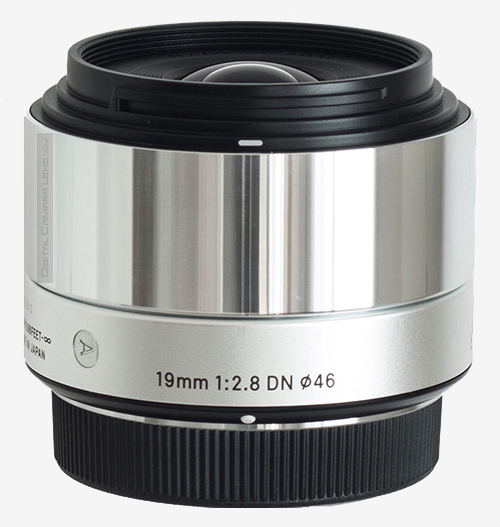

Alzado estándar sin parasol.

Lateral sobre la G80

Superior sobre la G80 con parasol.

Características Constructivas y Acabados - Inspección Exterior


Chasis:
meta-plástico termoestable

Exterior: plástico termoestable.

Bayoneta: aluminio anodizado, acabado excelente.

Elementos telescópicos: ninguno.

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos.

Tipo de e
nfoque: interno por grupo trasero con motorización de tipo lineal, el elemento frontal no rota.

Parasol: circular.

Ventana de distancia: No tiene,
la distancia aproximada se visualiza por máquina.

Estabilización: No.




CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen M 4/3
Peso  160 gr.
Dimensiones L = 45,7 mm.
Ø = 60,8 mm.
Tamaño del Filtro  46 mm.
Construcción   8 Elementos
  6 Grupos
Láminas en el diafragma  7 r
Ángulo de visión Horizontal en 35 mm. 59,3º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque    20 cm.
Magnificación Máxima 1:7,4
Accesorios  Parasol y bolsa semi-rígida
Mont. Disp. : M 4/3 y Sony E

- Definición en exterior
.                                                                                                    Detalles en Metodología

f 1:4  -  f 1:5,6  -  f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de DSC G80 1.1]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 16 Mpx. - Espacio en disco: +/- 5 MB


- Definición en estudio.
                                                                                                    Detalles en Metodología

[Firmware de  Lumix DSC G80 - 1.05]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

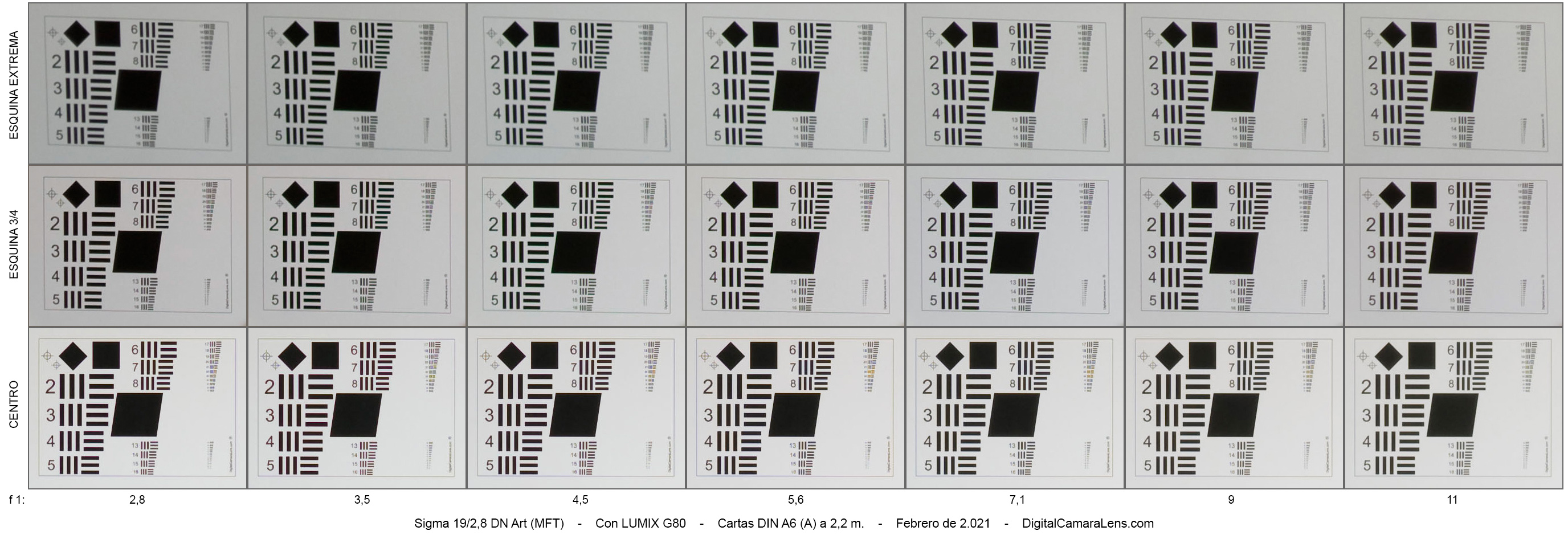

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





19 mm.





f 1:/
2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

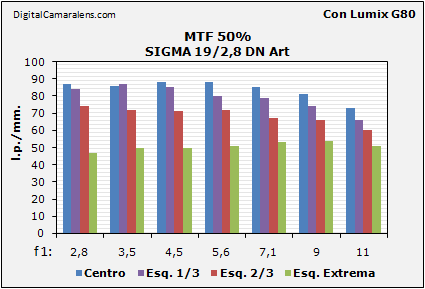

Resolución en estudio MTF50%
(Valor óptimo teórico 88 l.p./mm.)                              Detalles en Metodología

  Valores en l.p./mm.
f 1: 2,8 3,5 4,5 5,6 7,1 9 11
Centro 87 86 88 88 85 81 73
Esq. 1/3 84 87 85 80 79 74 66
Esq. 2/3 74 72 71 72 67 66 60
Esq. Extrema 47 50 50 51 53 54 51


Comentarios.-
Como podemos ver en la gráfica y sus valores son muy equilibrados en centro-esquina. El inicio a f 1:2,8 es excelente salvo una ligera AC longitudinal que se llega a corregir totalmente en los f 1:6,3. La progresión de contraste por diafragmado es muy baja así como la caída por difracción que no empieza a ser evidente hasta los f 1:11.

No se observa astigmatismo apreciable y el nivel de coma es bajo. Si observamos la secuencia de cartas de resolución veremos que a todo lo comentado, si sumamos un bajísimo viñeteo (recordemos que el círculo de imagen es de formato APSc), solo le podríamos pedir un nivel de distorsión geométrica un poco inferior.

En el apartado de enfoque veréis que con este modelo de máquina ha dado un back-focus importante. Si analizamos el centro-esquina a f 1:2,8 veremos que al tener las  esquinas extremas  un poco atrasadas respecto al plano de enfoque esa zona no se ve tan afectada como el centro.

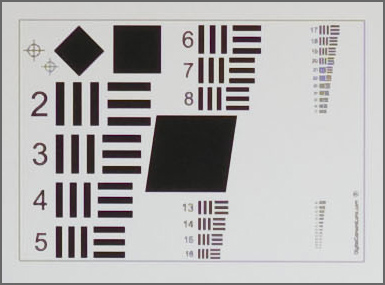

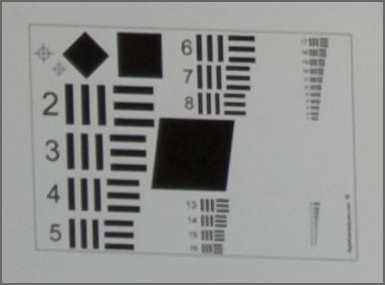

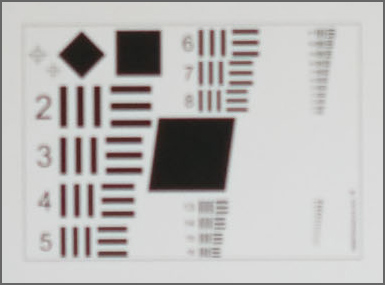

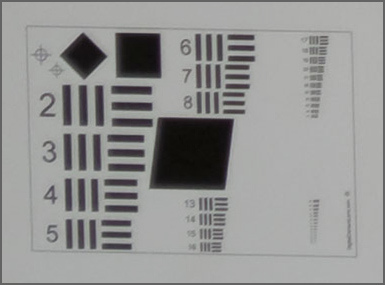

A continuación se ponen las cartas centro y esquina extrema a f 1:2,8 con enfoque manual y automático.


Enfoque manual al 100% zona centro Enfoque automático con back-focus en zona centro.
Centro Centro
87 l.p./mm. 27 l.p./mm.
Esquina extrema Esquina extrema
47 l.p./mm. 37 l.p./mm.

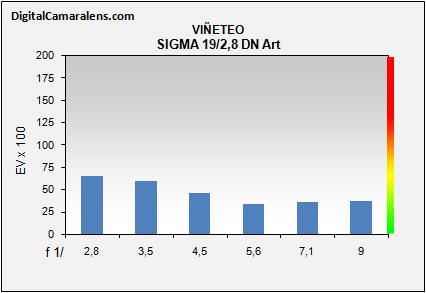

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9
Valores

%

65 60 46 34 36 37
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
19 mm. 4 m. -0,60 Muy baja
Comentarios Distorsión Geométrica.-
Baja y de trayectoria lineal.

- Aberraciones Cromáticas Laterales
.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 3,5 4,5 5,6 7,1 9 11

Valores

%

0 0 0 0 0 0 0

Amplitud

  r r r r r r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
 19 mm. 0,8 s. 0,8 s.
Valores en segundos.

Consistencia: correcto.
Precisión: back-focus muy apreciable con este modelo de máquina.
Micro-ajustes necesarios: hubiera sido necesario compensar back-focus.

Como el enfoque es cosa de dos, la rápida gestión del enfoque de tipo lineal no se pone de manifiesto con este modelo de cámara.

- Resistencia al sol frontal (Flare)
En este apartado el objetivo cumple de forma satisfactoria. Ver Galería.


- Evaluación.
La evaluación que puedo hacer de este objetivo es de excelente. Hemos visto todos los apartados de la prueba y cuando veamos las muestras, como sucede siempre, subirá la nota subjetiva. Siendo un objetivo tan redondo en este sistema no entiendo como se ha descatalogado, porque además de redondo su precio supera ligeramente los 200 €, más barato que los 25 mm. de este segmento. Lo único que se me ocurre es que en formato APSc para Sony no haya ido tan bien.

Resumiendo un objetivo altamente recomendable.

A favor :
- Rendimiento óptico global notable alto. Queda a un paso del excelente solo por una ligera AC longitudinal.
- Construcción, acabados y agrado de uso excelentes.
- Resistencia al sol frontal correcta

Mejorable:
- AC longitudinal de valor medio-bajo.


Galería: 11 muestras


Opina tu también


PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  8,5 (50%)
Aberraciones Cromáticas Laterales 9 (12.5%)
Viñeteo 9 (12.5%)
Distorsión Geométrica 7 (12.5%)
Color 8,5 (12.5%)
Media Óptica 8,44 (60%)
Versatilidad 7 (13%)
Construcción 8 (13%)
Relación Valor/Coste 10 (13%)

Nota Media

8,31
