Visión a 12 mm. (18 mm. en 35 mm.)

             Miniaturas

Centro

Esquina

f 1:5.0   f 1:6.3

f 1:8.0   f 1:10

f 1:5.0   f 1:6.3

f 1:8.0   f 1:10

  Si deseas ver el recorte a su tamaño original, 10 MP, selecciona la abertura deseada.

 Visión a 17 mm. ( 25.5 mm. en 35 mm.)

             Miniaturas

Centro

Esquina

f 1:6.3   f 1:8.0

f 1:9.0   f 1:11

f 1:6.3   f 1:8.0

f 1:9.0   f 1:11

  Si deseas ver el recorte a su tamaño original, 10 MP, selecciona la abertura deseada.

 Visión a 24 mm. ( 36 mm. en 35 mm.)

             Miniaturas

Centro

Esquina

f 1:5.6   f 1:7.1

f 1:9.0   f 1:11

f 1:5.6   f 1:7.1

f 1:9.0   f 1:11

  Si deseas ver el recorte a su tamaño original, 10 MP, selecciona la abertura deseada.

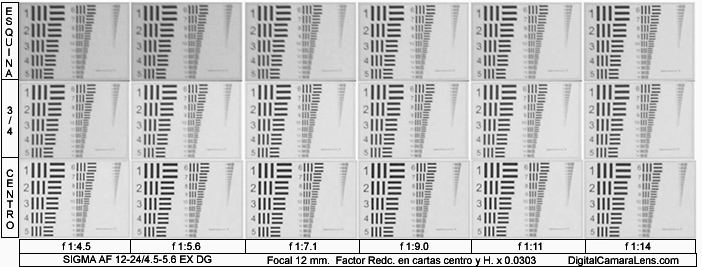

Cartas Centro y Esquinas Extremas

Focales

Aberturas f 1:/

Miniatura Genérica

12 mm.

17 mm.

24 mm.

4.5 - 5.6 - 7.1 - 9.0 - 11

5.0 - 6.3 - 8.0 - 10 - 13

5.6 - 6.3 - 8.0 - 10 - 13


                                             COMENTARIOS DEFINICIÓN EN ESTUDIO

FORMATO APSc

12 mm.

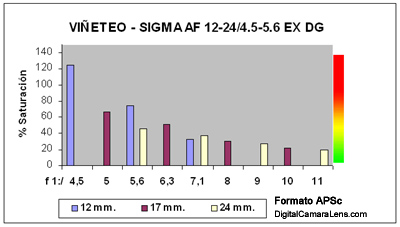

Estos 12 mm. son muy homogéneos y progresivos. Su contraste es suave en el centro con un valor correcto desde los f 1:4.5  y va bajando de forma progresiva hacia las esquinas. Las esquinas extremas se ven perjudicadas en aberturas grandes en gran medida por el viñeteo.
Mejor zona f 1:9.0 - f 1:11 . A partir de f 1:11 en el centro perdemos nitidez.

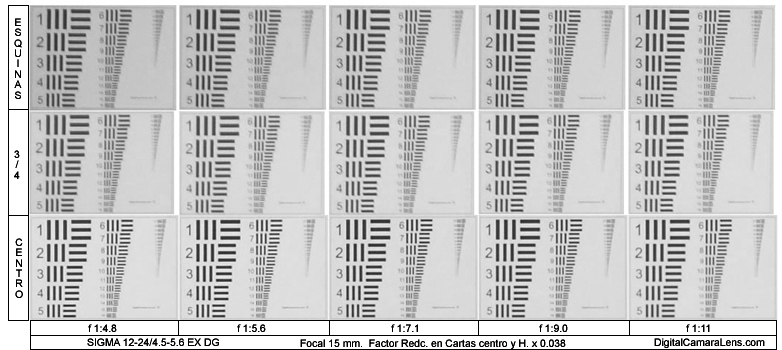

15 mm.
Sigue la tónica de los 12 mm. mejorando de forma ostensible el viñeteo. Mejor zona f 1:7.1 - f 1:9

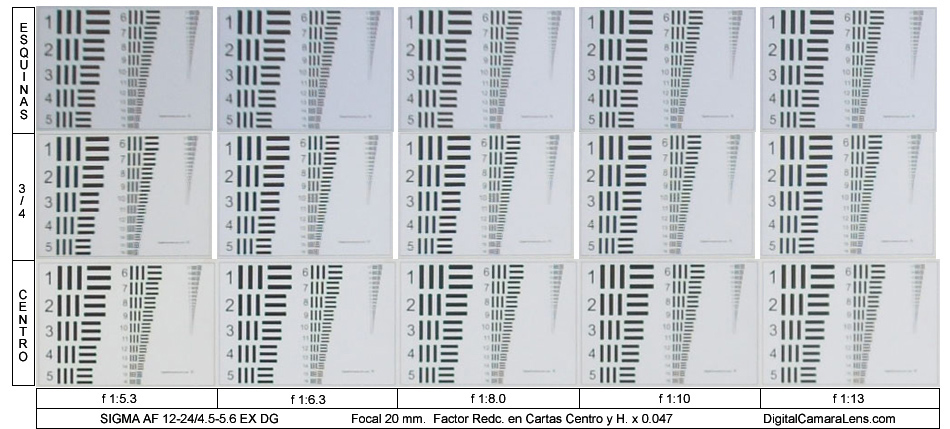

20 mm.
Prácticamente se replican los resultados de los 15 mm. con esquinas más limpias.

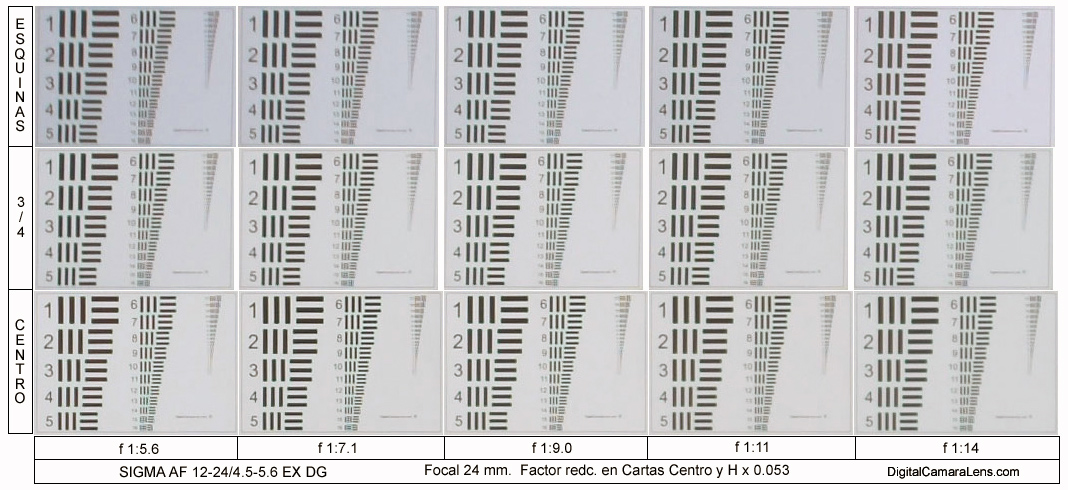

24 mm.
Acaba su recorrido focal con unos valores de resolución y contraste correctos aunque en las esquinas extremas empiezan a vislumbrarse ACs de color magenta.


FORMATO 35 mm.

Las tomas de formato completo se han realizado a 3,5 mts. de distancia para compensar las habituales de APSc que se realizan a 5 mts. Debido a LA captura más cercana del mismo encuadre y a la gestión de la 5D, las cartas centrales aparecen en todas las focales desde su máxima abertura con un contraste soberbio. Será en las esquinas extremas de estas focales tan radicales donde "pasen cosas".

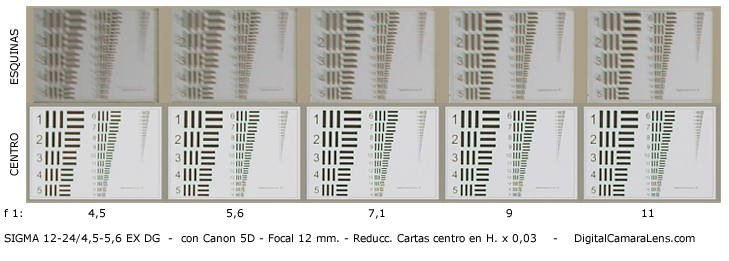

12 mm.

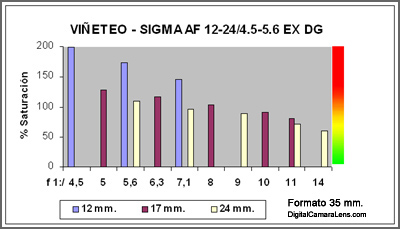

Si sumamos el alto nivel de viñeteo a las ACs + el Astigmatismo en esquinas extremas el resultado es bastante triste. Pasado el primer 1/5 del cuadro la imagen mejora y mucho y si diafragmamos a f 1.9.0 - f 1:11 se arregla más todavía.

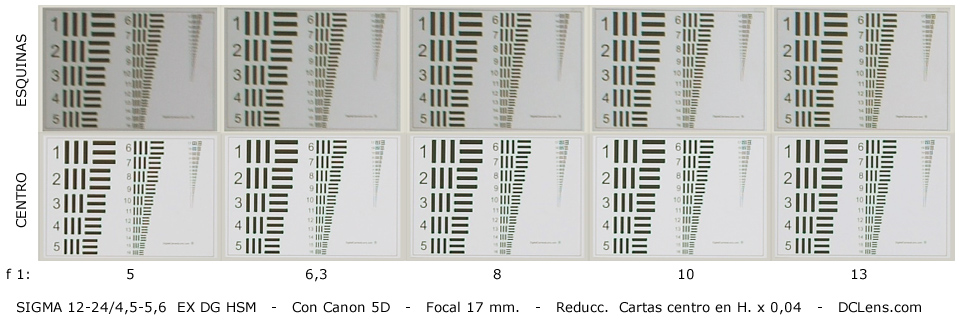

17 mm.
La mejora en estos 5 mm. es muy significativa, de hecho en 14 mm. ya la experimenta de forma apreciable.

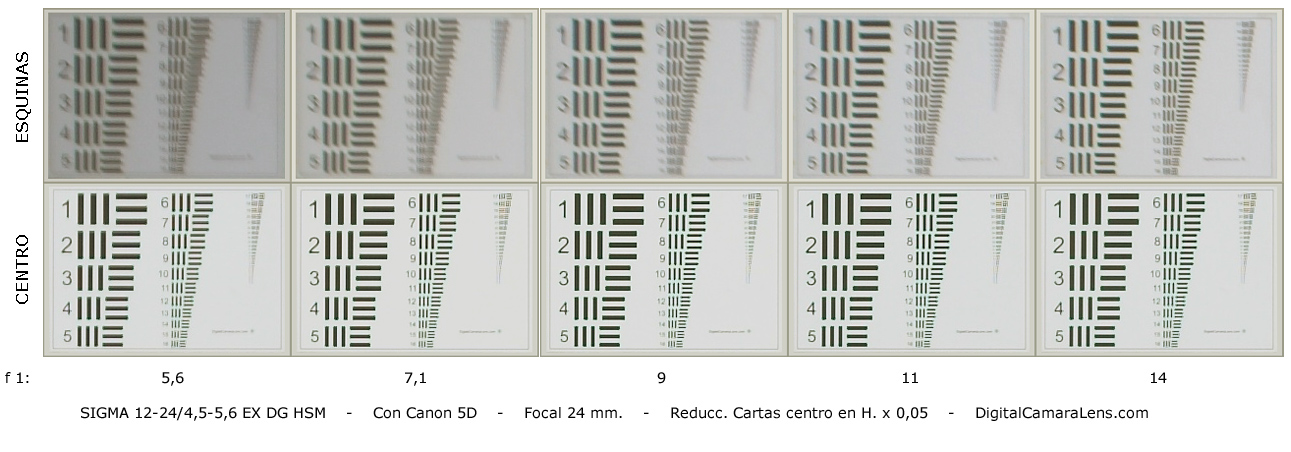

24 mm.
Unos 24 mm. reales muy buenos aunque menos limpios en esquinas que los 17 mm.

Conclusión.-
Aunque veterano y relegado por su hermano del marca, el AF 10-20, en cámaras APSc, este zoom todavía tiene unas prestaciones muy interesantes y únicas en su segmento. Además de aguantar el tipo de forma muy correcta en APSc da la tranquilidad de poder seguir usándolo si en un futuro su propietario decide trasladarse a una cámara de formato FF.


Como resumen de su comportamiento vemos que en el centro arranca en todas las focales y en los primeros diafragmas de una forma notable viéndose perjudicado por el viñeteo en esquinas. A partir de f 1:9.0 - f 1:13 sufre problemas de difracción en el centro por lo que no es aconsejable cerrar más de estos valores.

Aquí, con distancias compensadas, se puede ver  aproximadamente el mismo tamaño de carta central en las cuatro focales apreciándose muy bien el aguante de resolución y contraste  durante su amplificación óptica.



                                12 mm. a f 1:5.6                                             15 mm. a f 1:5.6


                                20 mm. a f 1:6.3                                             24 mm. a f 1:5.6
