SIGMA 12-24/4,5-5,6 II DG HSM
 ______________________________________________________________________________________________________________________



16 de Sept. de 2011

 Partes de la Página

 Definición en Estudio▼
 Viñeteo▼
 Distorsión▼
 A. Cromáticas▼
 Enfoque▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II___________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►
12 mm. a  f 1:6,3  -  f 1:9 16 mm. a  f 1:6,3  -  f 1:9
20 mm. a  f 1:6,3  -  f 1:9 24 mm. a  f 1:6,3  -  f 1:9


Distancia: 25 mts.
 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 1.1.0] : +/- 0,15 EV
Medición: Evaluativa
Procesado de archivos .jpg: con A.C.R.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8 y Detalle 25

Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: +/- 5 MB



- Definición en estudio.                                                                                                      Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

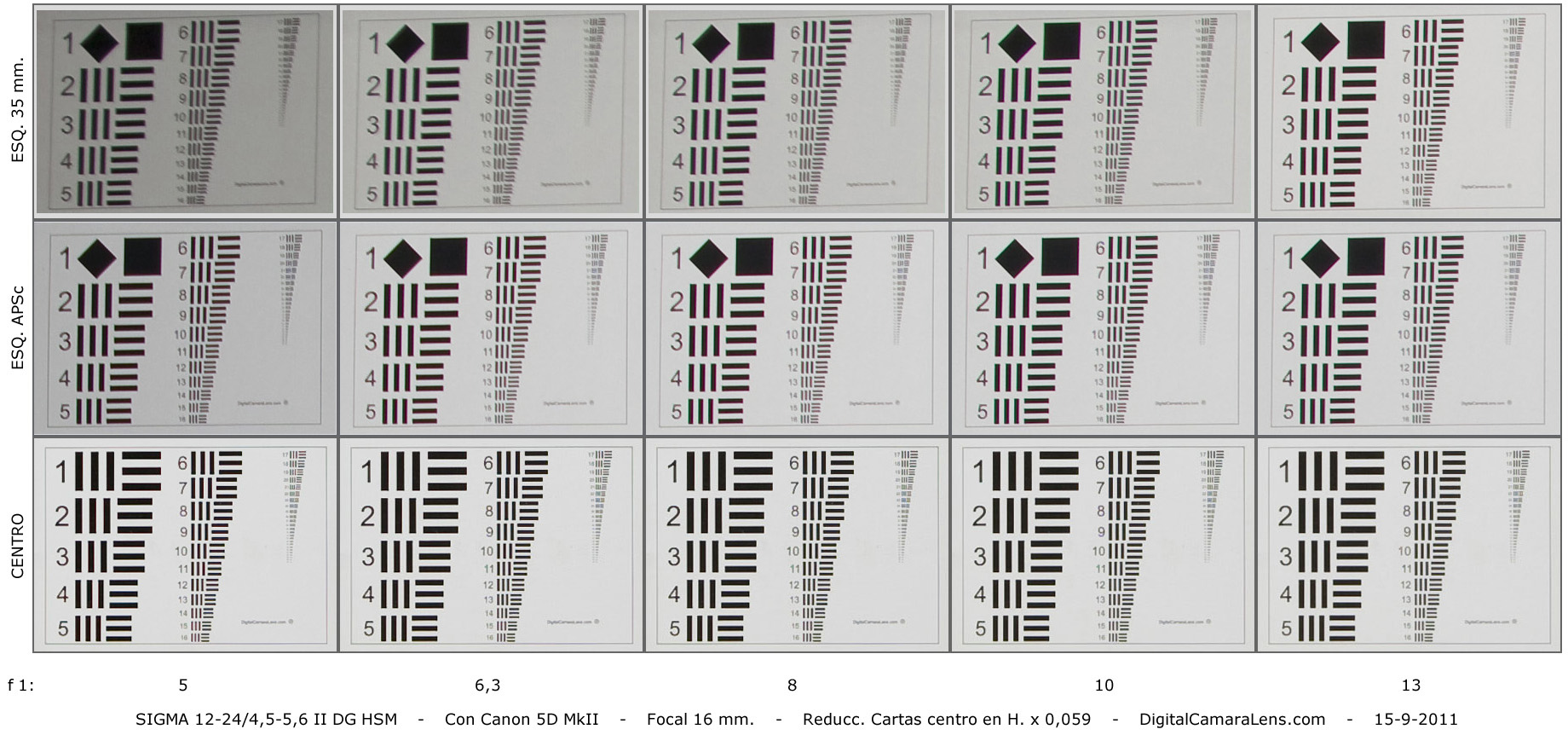

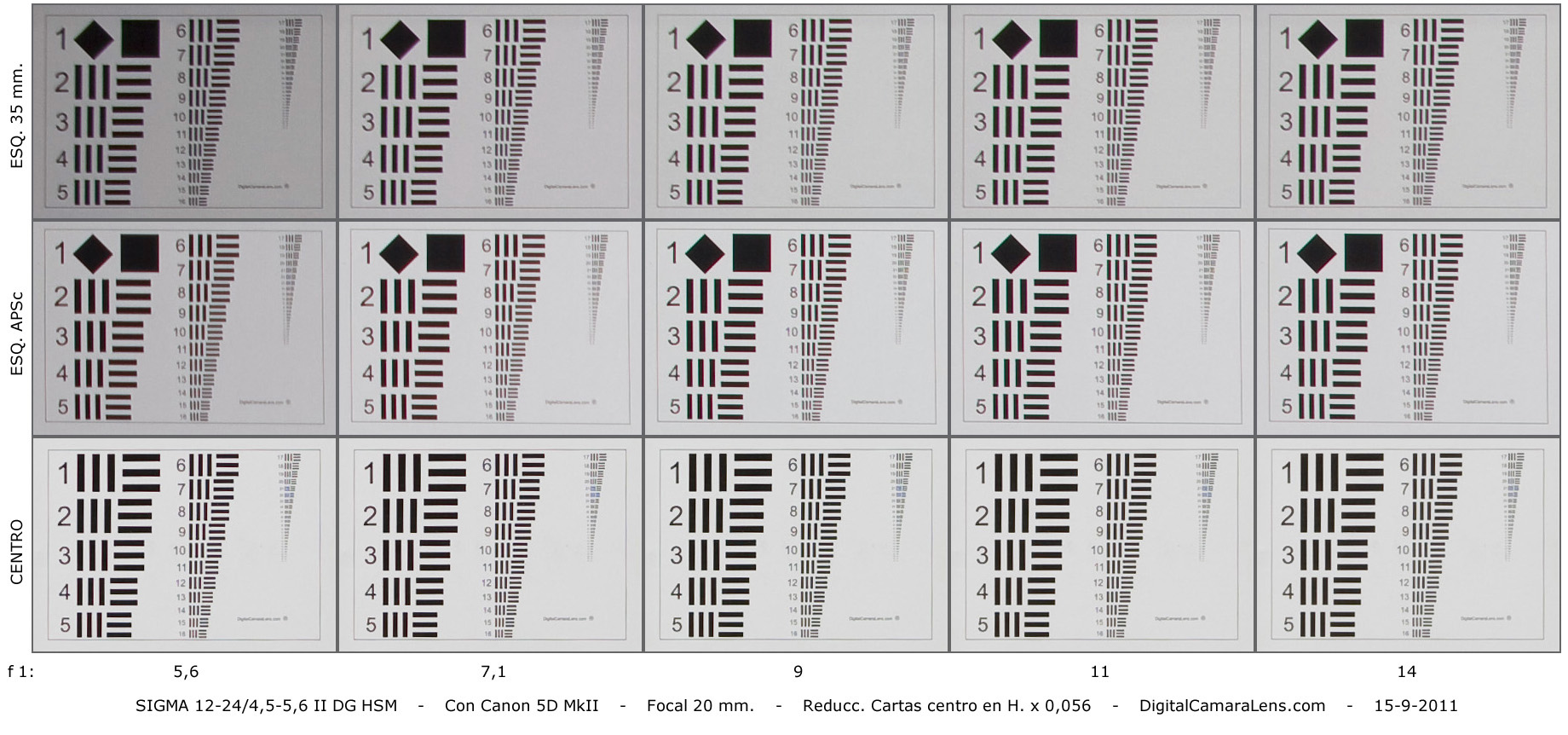

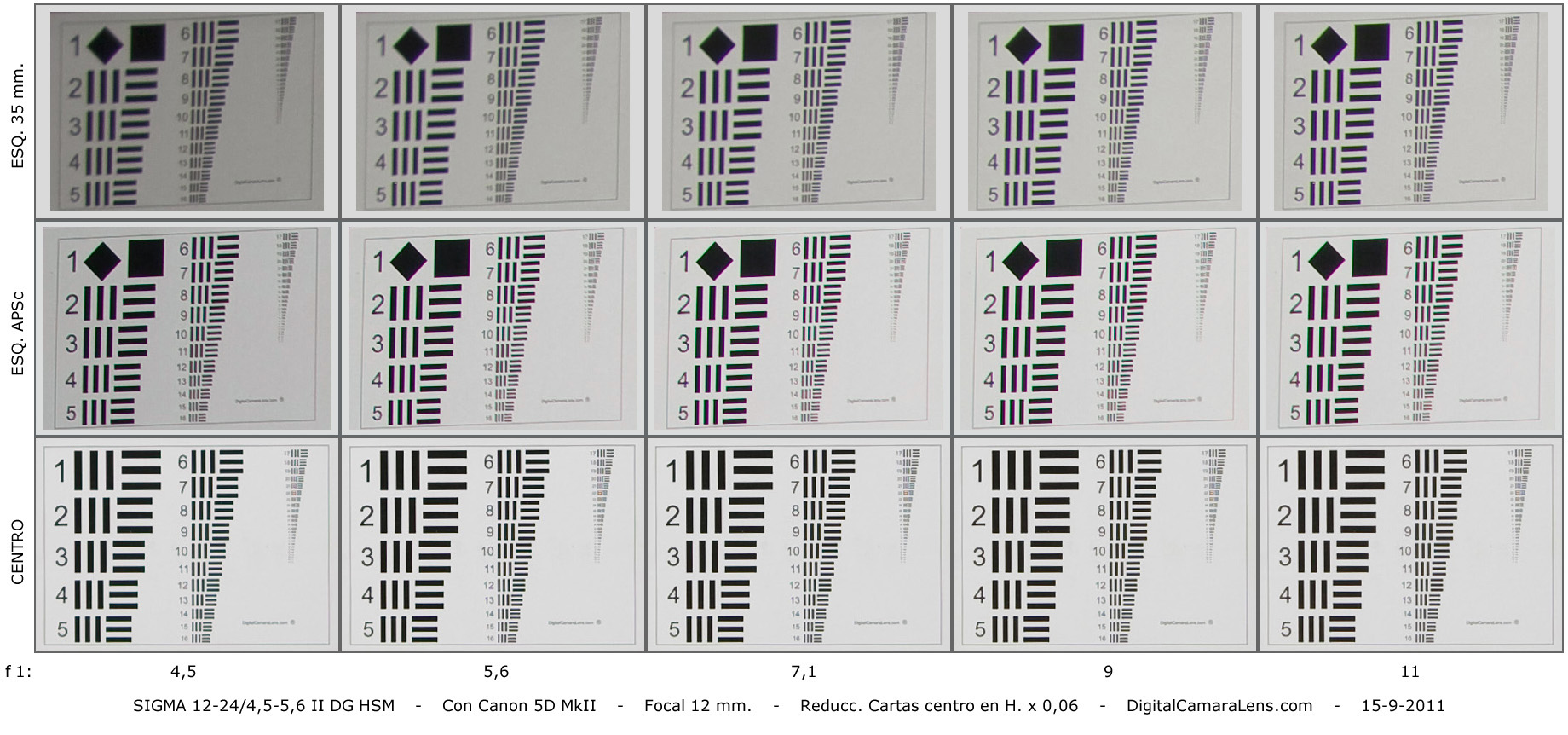

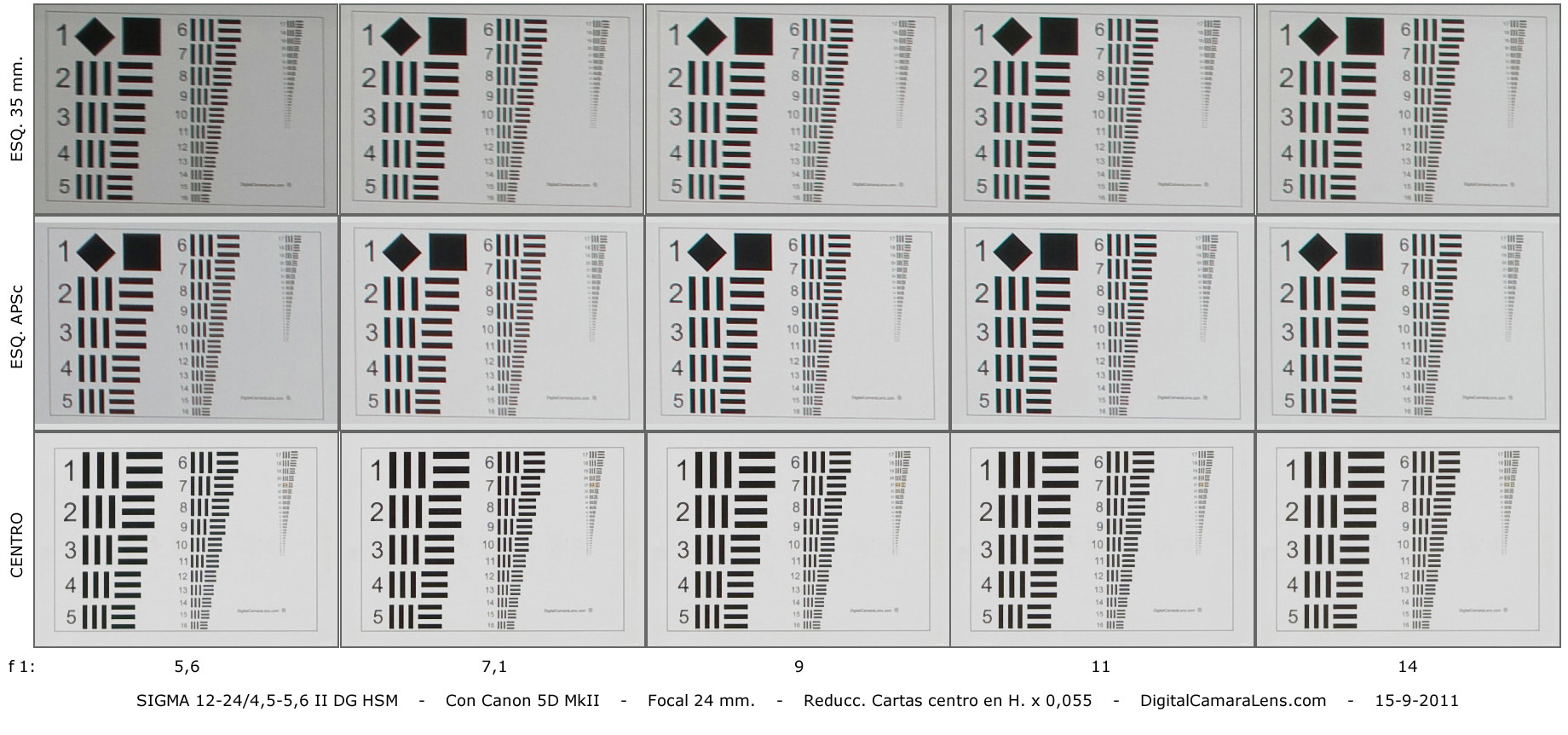

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





12 mm.

16 mm.

20 mm.

24 mm.




f 1:/

4,5 - 5,6 - 7,1 - 9 - 11

5 - 6,3 - 8 - 10 - 13

5,6 - 7,1 - 9 - 11- 14

5,6 - 7,1 - 9 - 11- 14


Resumen Definición en Estudio.


                                        Valoración simplificada de nitidez por focal y abertura.

Focales

f 1:/

 4,5 5-5,6 6,3-7,1 9-10 11-13-14
12 mm. Centro/Esq. .. *|* *|* *|* *|* *|*
16 mm. Centro/Esq. ..   *|* *|* *|* *|*
20 mm. Centro/Esq. .   *|* *|* *|* *|*
24 mm. Centro/Esq. .   *|* *|* *|* *|*

                                        Abreviaciones:
                                 * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

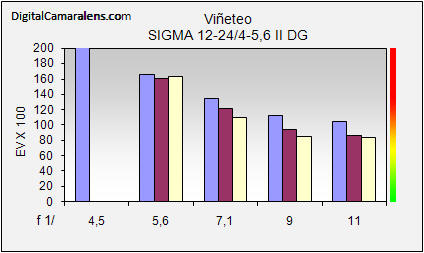

- Viñeteo.                                                                                                                               Detalles en Metodología ►




Focales

f 1:/

 4,5 5,6 7,1 9 11
12 mm.

%

 202 166 135 112 105
16 mm. % - 161 122 84 87
24 mm. .% - 163 110 85 84

100 % = 1 EV

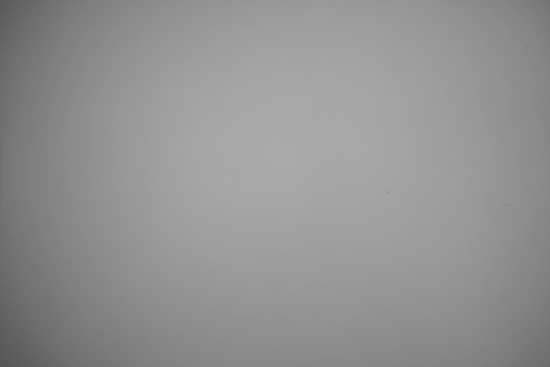

Muestra gráfica de viñeteo progresivo.

12 mm. - f 1:9  - 112%


- Distorsión geométrica.                                                                                                    Detalles en Metodología ►
Focales

Dist.

 % Inversión
12 mm. 1,2 m. -3,70 Muy ligera
15 mm. 1,5 m. -2,34 "
17 mm. 1,8 m. -1,17 "
20 mm. 2 m. 0 "
24 mm. 2,5 m. +0,94 "

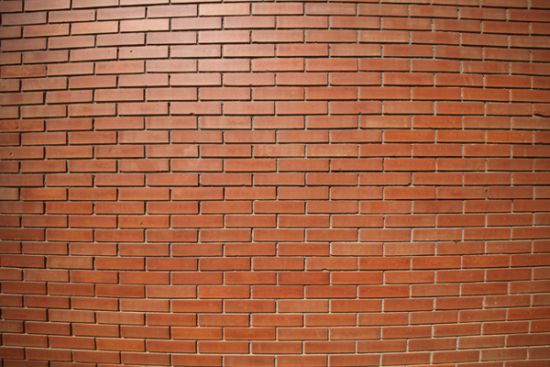

Muestra gráfica del valor más alto de distorsión con inversión muy baja.



12 mm. a 1,2 m. - -3,70 %
Comentarios Distorsión Geométrica.


Focales Sigma

Dist.

 Sigma 12-24 Nikkor 14-24
12 mm. 1,2 m. -3,70 -
15 mm. 1,5 m. -2,34 -2,32 (14)
17 mm. 1,8 m. -1,17 -1,55 (16)
20 mm. 2 m. 0 -1,03 (18)
24 mm. 2,5 m. +0,94 0 (24)


*** Entre paréntesis las focales cercanas del Nikkor AF-S 14-24/2,8 G ED

- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►

Valoración ACs laterales por focal y abertura.

Focales

f 1:/

 4,5 5-5,6 7,1 9 11 14 Amplitud
12 mm. . 0,178 0,178 0,178 0,178 0,178 - media-alta
16 mm. . - 0,059 0,059 0,089 0,119 0,119 baja
20 mm. . - 0,059 0,059 0,089 0,119 0,119 baja
24 mm. - 0,059 0,059 0,089 0,089 0,089 media-alta

                          Índices de referencia:
                                   ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente

- Enfoque y Fotometría.                                                                   Detalles en Metodología ►

Focales

De d.m.e. a infinito

 De infinito a d.m.e.
12 mm. 0,8 s. 0,9 s.
24 mm. 0,8 s. 0,9 s.
Valores en segundos.


Consistencia: correcta
Precisión: correcta
Micro-ajustes necesarios: ninguno.

Fotometría correcta en todas las focales.
