SIGMA 10-20/3,5 EX DC HSM
 _______________________________________________________________________________________________________________________



23 de Febrero de 2.016

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 50D__________________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

10 mm. a f 1:5,6 - f 1:8 13 mm. a f 1:5,6 - f 1:8

20 mm. a  f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 50D - 1.0.8] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 65, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 15 Mpx. - Espacio en disco: de 5 a 7 MB



Como ampliación a las muestras de exterior y a la Galería de la primera prueba a continuación pongo estas ocho muestras de las focales más críticas con motivos en situación de alto contraste donde se puede apreciar el rendimiento centro-esquina y ángulo.

También se puede ver el cambio de encuadre de 1 mm. de focal dado que en estos zooms representa un 10%.

 * El link de cada foto está en la miniatura.

10 mm. f 1:8 11 mm. f 1:8 13 mm. f 1:8

10 mm. f 1:8 13 mm. f 1:8 16 mm. f 1:8

10 mm. f 1:8 10 mm. f 1:8

- Definición en estudio.                                                                                                      Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

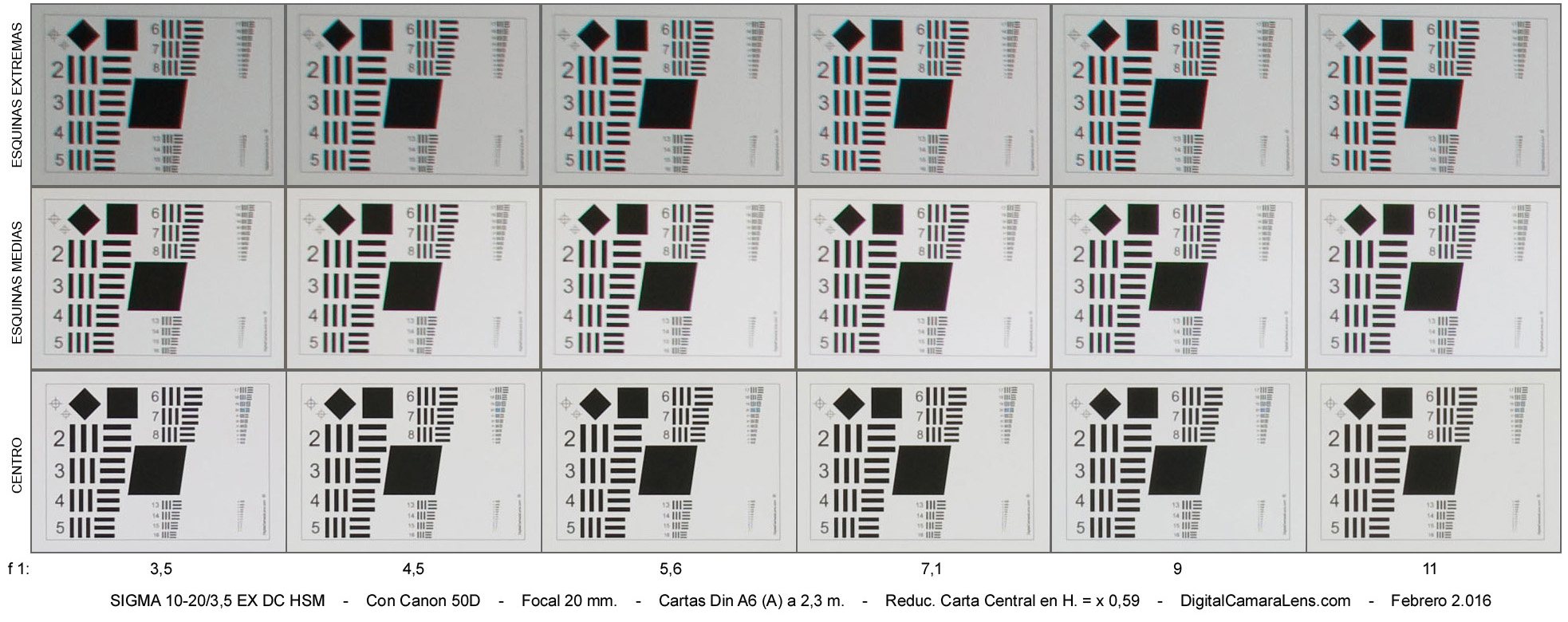

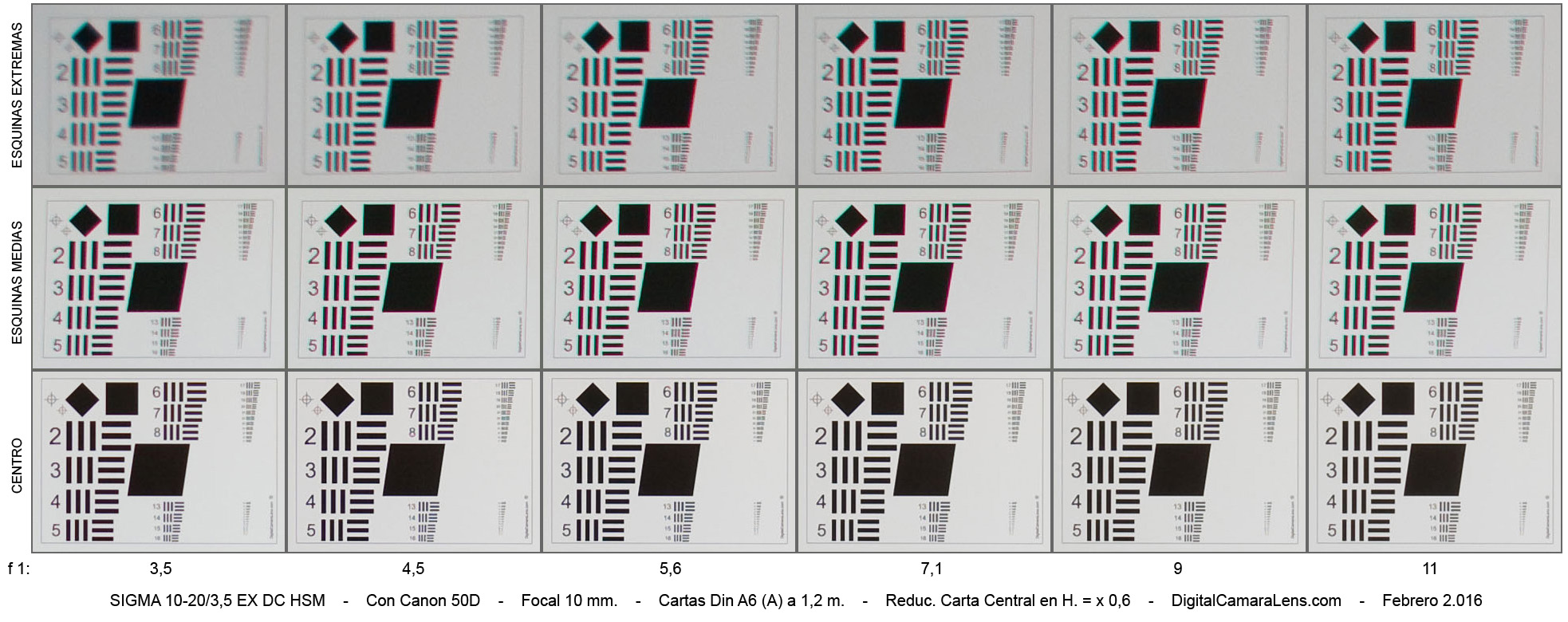

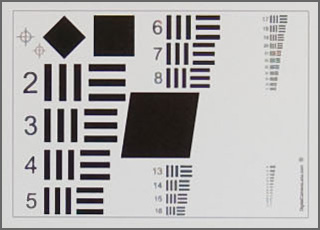

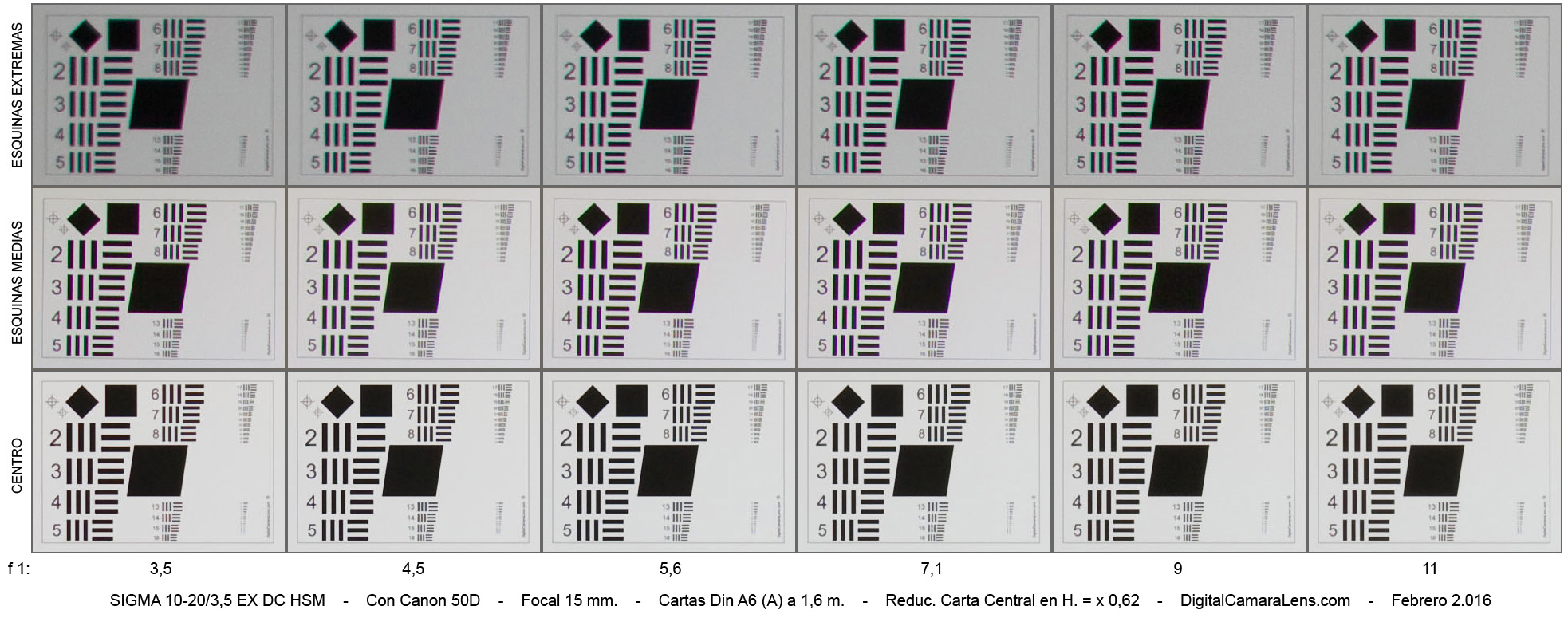

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





10 mm.

15 mm.

20 mm.



f 1:/

3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

3,5 - 4,5 - 5,6 - 7,1 - 9 - 11


Comentarios.-
En la tabla inferior se puede comparar una focal/diafragma de la primera prueba realizada en 2.008 con las cartas y tamaño que se usaban entonces. Se visualizaban mejor en monitores más pequeños en tamaño y resolución pero no aportaban la info necesaria para calcular la MTF ni el % de ACs laterales.

Revisando la información ahora en la carta central vemos lo mismo, en cambio en las esquinas se aprecia un mayor contraste así como un menor astigmatismo radial. El % de ACs laterales se aprecia muy similar, en esta ocasión lo mediremos.

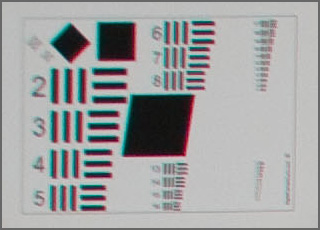

Focal - 10 mm. a f 1:5,6
Revisión actual (Cartas 2.015) - Red. x 0,06 Public. 2.008 (Cartas 2.005) - Red. x 0,027
Centro Centro
Esquina Media Esquina Media
Esquina Extrema Esquina Extrema

Resolución en estudio MTF50%                                                                                 Detalles en Metodología ►

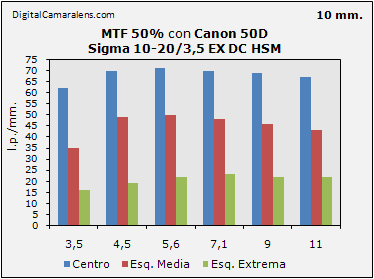

10 mm. Valores en l.p./mm.
f 1: 3,5 4,5 5,6 7,1 9 11
Centro 62 70 71 70 69 67
Esq. Media 35 49 50 48 46 43
Esq. Extrema 16 19 22 23 22 22

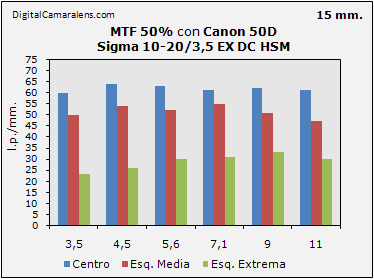

15 mm. Valores en l.p./mm.
f 1: 3,5 4,5 5,6 7,1 9 11
Centro 60 64 63 61 62 61
Esq. Media 50 54 52 55 51 47
Esq. Extrema 23 26 30 31 33 30

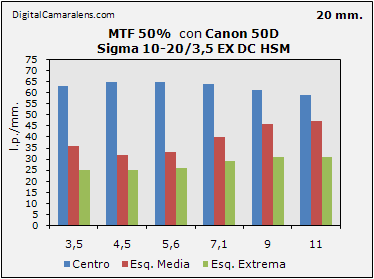

20 mm. Valores en l.p./mm.
f 1: 3,5 4,5 5,6 7,1 9 11
Centro 63 65 65 64 61 59
Esq. Media 36 32 33 40 46 47
Esq. Extrema 25 25 26 29 31 31

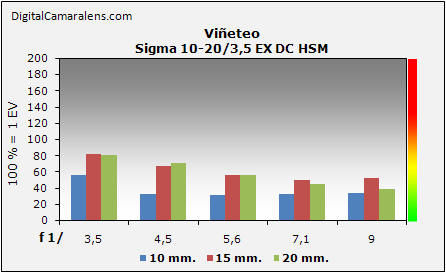

- Viñeteo.                                                                                                                               Detalles en Metodología ►




Focales

f 1:/

 3,5 4,5 5,6 7,1 9
10 mm.

%

 56 33 32 32 34
15 mm. % 82 68 56 50 52
20 mm. % 81 70 56 45 39

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                    Detalles en Metodología ►
Focales

Dist.

 % Inversión
10 mm. 2 m. -2,53 Apreciable
13 mm. 2 m. -0,46 -
16 mm. 2,5 m. +0,46 -
20 mm. 3 m. +0,69 -

- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Focales

f 1:/

 3,5 4,5 5,6 7,1 9 11
10 mm. % - 0,46 0,32 0,32 0,28 0,28
Amplitud . ma ma a a a a
15 mm. % 0,32 0,32 0,32 0,32 0,28 0,25
Amplitud . r r r r r r
20 mm. % 0,32 0,32 0,28 0,25 0,21 0,21
Amplitud . m m m m m m

                                         Índices de referencia:
                                                      ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                         ma: muy amplia | a: amplia |  m: media  |  r: reducida

- Enfoque y Fotometría.                                                                   Detalles en Metodología ►

FOCAL

De d.m.e. a infinito

 De infinito a d.m.e.
10 mm. 0,9 s. 0,9 s.
20 mm. 1 s. 1 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero
