SAMYANG 50/1,5 T AS UMC
 ________________________________________________________________________________________________________________________



22 de Febrero de 2.015

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D600________________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                               Detalles en Metodología ►
50 mm. a  f 1:4 - f 1:5,6  -  f 1:8


Distancia: 30 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D600 - C 1.01 - L 1.009]
Medición: Matricial. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: 3,4 MB


Comentarios.-
Imágenes notables con un centro esquina sobresaliente. Las esquinas inferiores muestran en f/4 y f/5,6 el desenfoque normal debido a la distancia de enfoque (centro edificio).

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

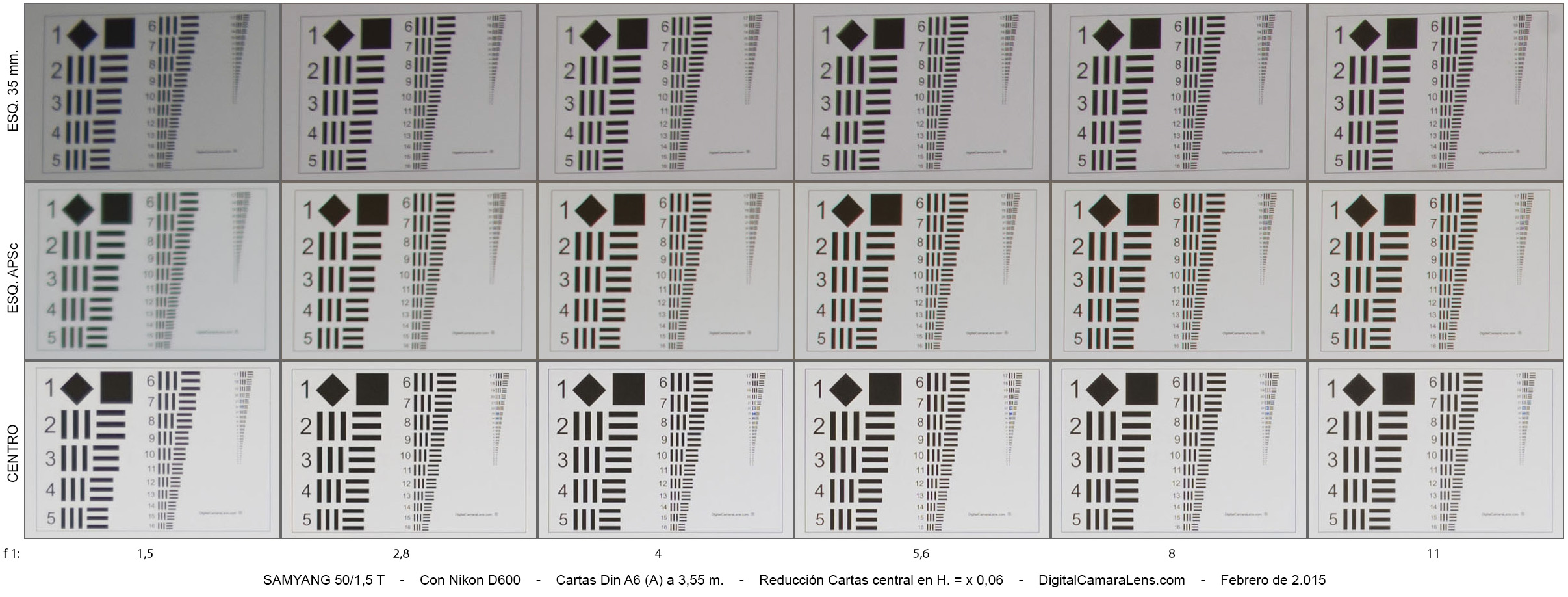

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





 50 mm.




f 1:/
1,5 - 2,8 - 4 - 5,6 - 8 - 11

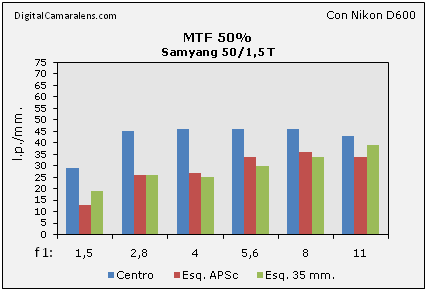

Resolución en estudio MTF50%                                                                              Detalles en Metodología ►





Valores en l.p./mm.

f 1:

1,5

2,8

4

5,6

8

11

Centro

29

45

46

46

46

43

Esq. APSc

13

26

27

34

36

34

Esq. 35 mm.

19

26

25

30

34

39


Según podemos ver por los valores obtenidos la MTF, para un contraste del 50%, es conservadora... baja. El diseño óptico muy dimensionado proporciona un contraste bajo aunque un número de líneas muy superior si las valoramos por debajo del 50% de contraste ya que no se aprecian aberraciones cromáticas importantes.

En la configuración de este 50 mm. Samyang ha apostado por corregir bien todas las ACs (laterales y longitudinales) y tener un viñeteo muy bajo, y es que a partir de f 1:2,8 es muy reducido pero un f más prácticamente no se nota. Si deseamos tener, hablando en foto, unos archivos con más garra basta subir el contraste en el procesado del .raw.

En las dos cartas inferiores se puede observar un RGB bueno y como cambiando el nivel de procesado se obtiene un mayor contraste y por lo tanto MTF. Es obvio que esta variación es válida para muchos objetivos siempre y cuando no presenten ACs importantes.

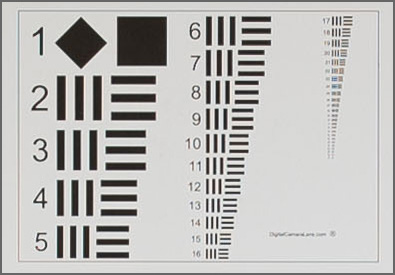

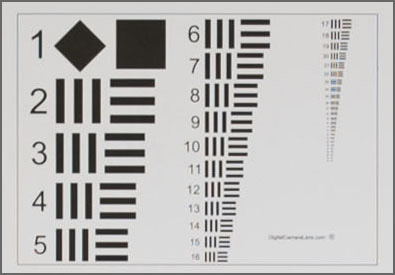

 Carta Centro a f 1:2,8  Carta Centro a f 1:2,8
* Procesado estándar - 45 l.p./mm. * Procesado modificado - 60 l.p./mm.


Estándar: todos lo ajustes a cero excepto: (foco)  Cantidad 30  -  Radio 0,5  -  Detalle 25
Modificado:                    "                                Cantidad 60  -  Radio 0,8  -  Detalle 25
La ganancia de borde hace subir los valores MTF.

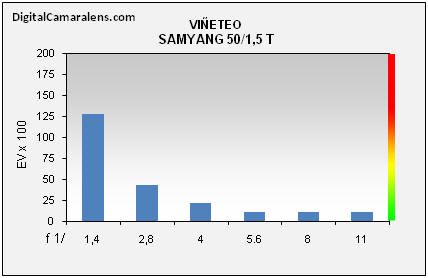

- Viñeteo.                                                                                                                                        Detalles en Metodología ►




Diafragmas

f 1:/

 1,4 2,8 4 5,6 8 11
Valores

%

 128 43 22 11 11 11
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                    Detalles en Metodología ►
Focal

Dist.

 % Inversión
50 mm. 3 m. -1,27 -
50 mm. 2 m. -1,69 -
50 mm. 1 m. -1,90 -

Comentarios Distorsión Geométrica.-
Sin ninguna inversión en su trayectoria a continuación dos muestras gráficas a 3 y 1 m. de distancia.

A 3 m. -1,27%

A 1 m. -1,90%


- Bokeh
La corrección de curvatura de campo a plena abertura muestra un avance significativo de la zona periferia (ver mosaico de cartas), a f 1:2,8 se corrige de forma satisfactoria. Debido a ello podemos ver a f 1:1,4 en el desenfoque anterior un efecto de pequeña doble imagen y los típicos fringes verdes.

A f 1:1,4 enfoque central a 1,5 m. de distancia (archivo completo a f 1:1,4 - y a f 1:2)

A f 1:1,4 enfoque central a 3,5 m. de distancia (archivo completo a f 1:1,4 - y a f 1:2,8)

- Aberraciones Cromáticas.                                                                                                        Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,4 2,8 4 5,6 8 11 Amplitud

Valores

 % 0,08 0,05 0,05 0,05 0,03 0,03 *

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente

* Media a máxima abertura y reducida a partir de f 1:2,8


Muestra gráfica a f 1:1,4 con recorte al 100%  (archivo completo ►)

- Enfoque y Fotometría.                                                                             Detalles en Metodología ►


Enfoque manual con un arqueo  (recorrido) muy generoso.

Recordar que en las máquinas Nikon los Samyang diafragman de forma automática. El diafragma seleccionado es visible en el visor y en la pantalla secundaria así como en los datos EXIF. Solo tenemos que hacer manualmente el enfoque y este es asistido por el telémetro de la máquina.
