LK SAMYANG AF 24-60/2.8 FE  -  Schneider Kreuznach
 ______________________________________________________________________________________________________________________   30 de Octubre de 2.025
PRUEBA ABREVIADA

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r IV_______________________________________________________________________________________________________________________________


En esta prueba vamos a ver un nuevo zoom de esta marca firmado por Schneider Kreuznach. Se trata del segundo modelo fruto de la colaboración con el fabricante germano. Como signo distintivo de esta gama podemos ver en el barrilete del zoom el gravado con una Y invertida, igual que el LK SAMYANG AF 14-24/2.8 FE que vimos en Abril de este año.

Dentro de la oferta de LK Samyang este AF 24-60/2.8 se presenta como una opción más ligera y menos voluminosa que el SAMYANG AF 24-70/2.8 FE, una tendencia que estamos viendo últimamente en otros productos y fabricantes. Pesa menos de la mitad y tiene un volumen muy reducido, eso si, se conforma con llegar a los 60 mm. de tele pero mantiene los f 1:2,8 constantes.

A nivel de presentación/embalaje viene en el tipo de caja que vimos en el AF 14-24/2.8 FE, una presentación excelente que a día de hoy pocos fabricantes ofrecen.

A pie de las fotos que vienen a continuación se anotan detalles constructivos y funcionales.

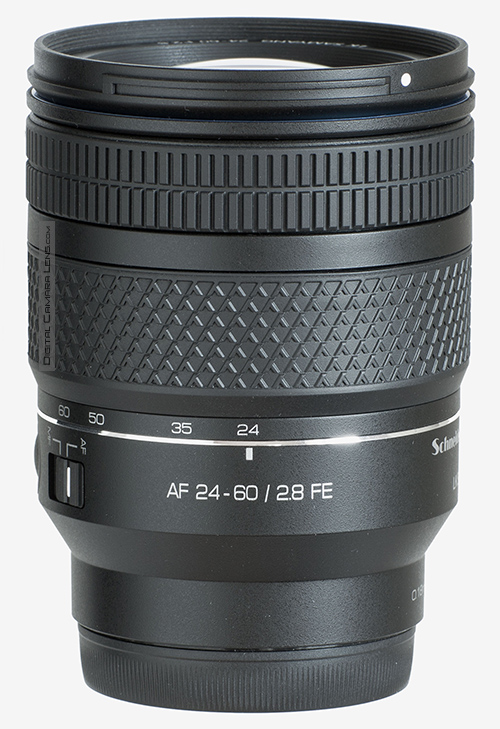

A continuación unas fotografías del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

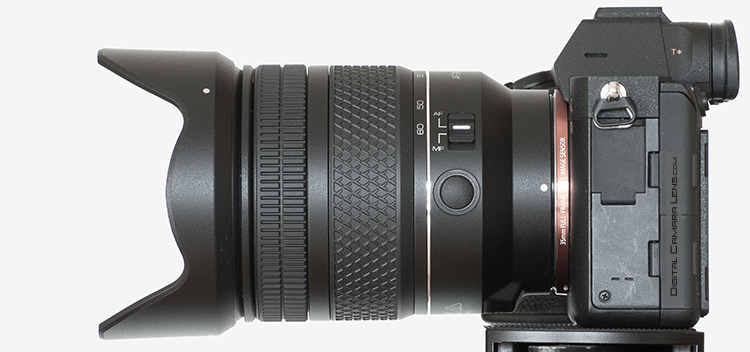

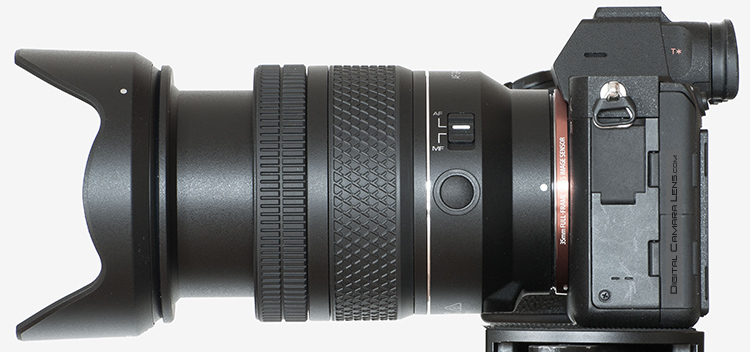

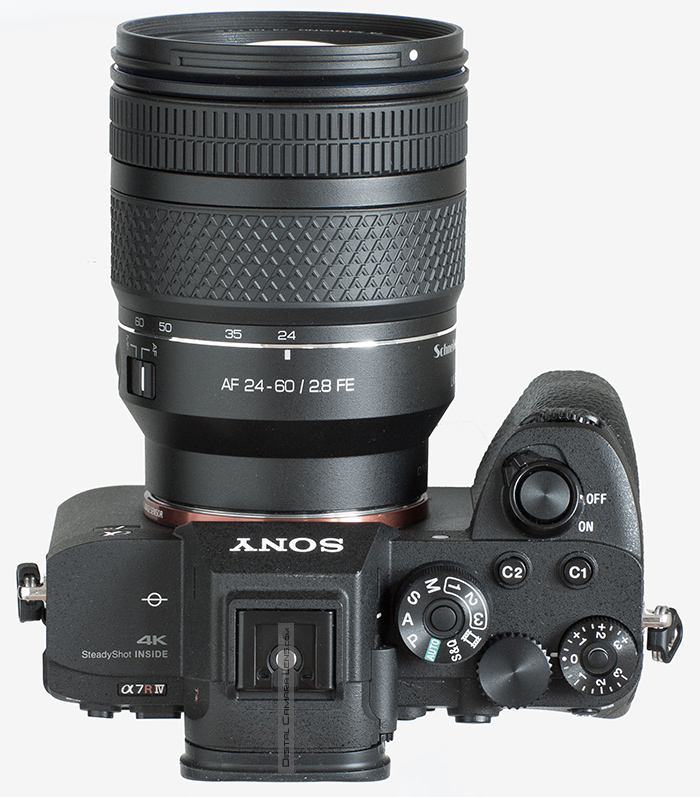

Montado en la máquina de la prueba se hace muy manejable y ligero. Podríamos pensar incluso en el uso en una máquina de formato APSc.


Botón personalizable, conmutador AF/MF y en la zona inferior la entrada para micro USB para actualizar el firmware.

La extensión máxima es muy contenida y la mecánica de su gestión es suave y sin atascos. El grip del anillo de enfoque manual no tiene suficiente mordiente, según mi opinión.

Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización: Abril de 2.025 - Octubre de 2.025

 Chasis: metal-plástico

 Exterior: plástico termoestable. Bloque de lentes con helicoidal en aluminio.

 Bayoneta: aluminio anodizado, acabado excelente.

 Zoom: por giro de anillo con desplazamiento externo.
- º giro total: 50º
- dureza: correcta, sin atascos.

 Elementos telescópicos: uno

 Aislamiento externo: con junta de caucho tórica, sin túnel interno de desplazamiento de pupila.

 Anillo Zoom: revestido de caucho estriado. Dureza y tacto correctos.

 Anillo enfoque manual: de tipo eléctrico. Ajustes laterales y longitudinales correctos. Horquillado de enfoque amplio en angular y estrecho en tele con inversión un poco tosca.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: de pétalos.

 Ventana de distancia: No tiene. Los mts. orientativos se visualizan en máquina.

 Estabilización: no



CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso  494 gr.
Dimensiones L = 102 mm.
Ø = 78 mm.
Tamaño del Filtro  72 mm.
Construcción 14 Elementos
11 Grupos
Láminas en el diafragma 9
Ángulo de visión Horizontal en 35 mm. 84,1º - 39,6º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque  18 y 32 cm.
Magnificación Máxima 1:4 a 60 mm.
Accesorios  Parasol
Mont. Disp. : Sony E

- Definición en exterior.                                                                                                    Detalles en Metodología ►

24 mm. a f 1:5,6 - f 1:8 35 mm. a f 1:5,6 - f 1:8
50 mm. a f 1:5,6 - f 1:8 60 mm. a f 1:5,6 - f 1:8


Distancia: 25 m. para 24 y 35 mm., 35 m. para 50 mm. y 70 m. para 60 mm.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rIV - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 60 Mpx. - Espacio en disco: 4-6 MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
   [Firmware de Sony A7 rIV - 4.01]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

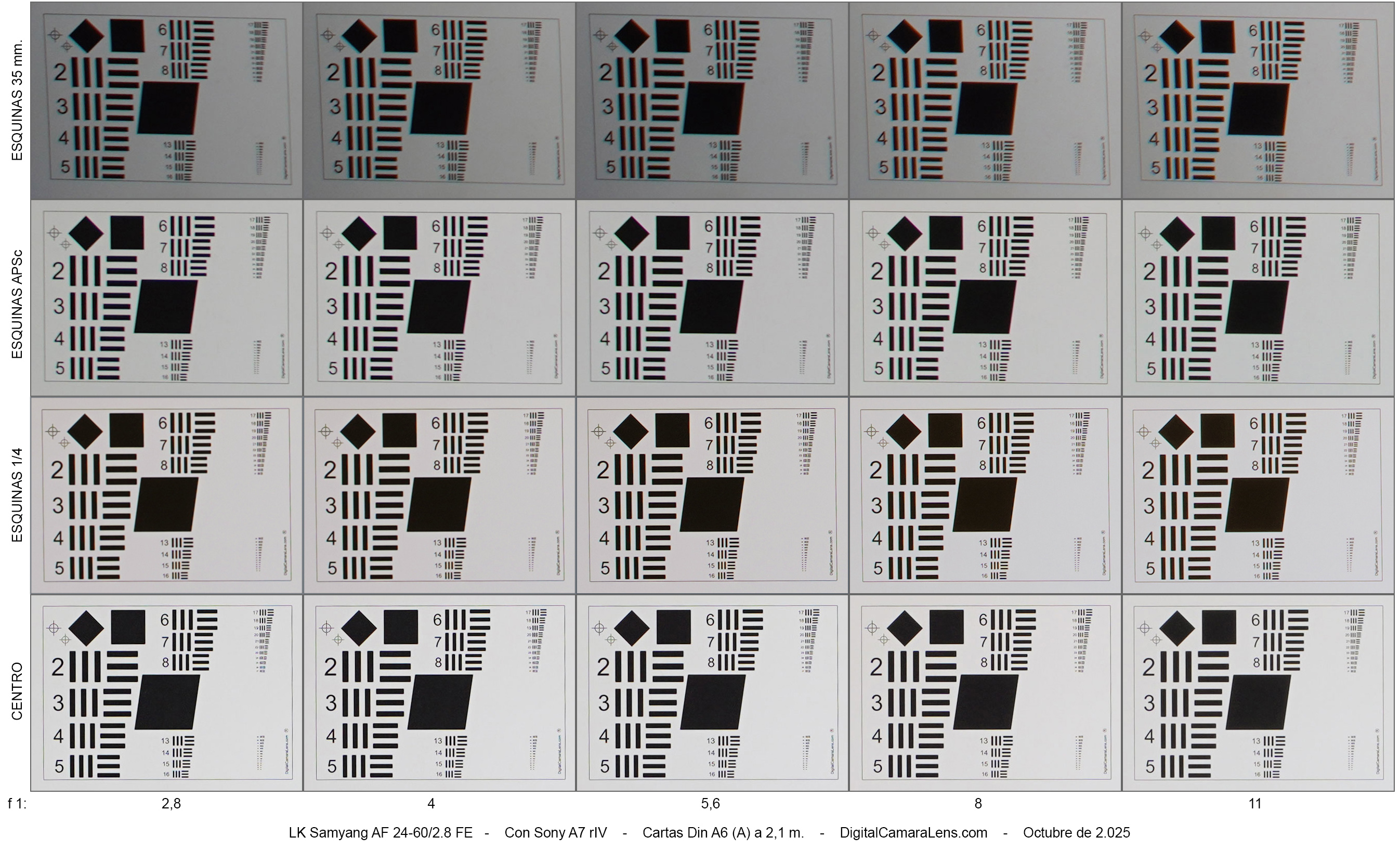

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





24 mm.

42 mm.

60 mm.




f 1:
2,8 - 4 - 5,6 - 8 - 11

-

-

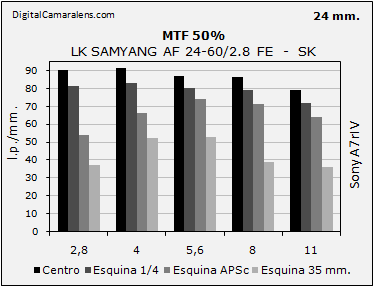

Resolución en estudio MTF50%  (Valor óptimo teórico 89 l.p./mm.)                              Detalles en Metodología ►

f 1:

 2,8 4 5,6 8 11
Centro 90 91 87 86 79
Esquina 1/4 81 83 80 79 72
Esquina APSc 54 66 74 71 64
Esquina 35 mm. 37 52 53 39 36

f 1:

 2,8 4 5,6 8 11
Centro 78 85 81 80 79
Esquina 1/4 40 64 74 76 70
Esquina APSc 35 54 72 73 69
Esquina 35 mm. 22 33 34 49 57


f 1:

 2,8 4 5,6 8 11
Centro 56 88 87 75 76
Esquina 1/4 32 48 57 69 68
Esquina APSc 42 56 66 71 70
Esquina 35 mm. 21 28 33 44 49

Comentarios.-
En los datos y gráficas podemos ver un perfil optimizado para los 24 mm.. La nitidez general centro-esquina baja en los 40 mm. y en los 60 mm. vemos oscilaciones de foco en el plano. El salto que experimenta entre los f 1:2,8 y los f 1:4 en nitidez y AC axial, en la zona central de los 60 mm., es muy apreciable.

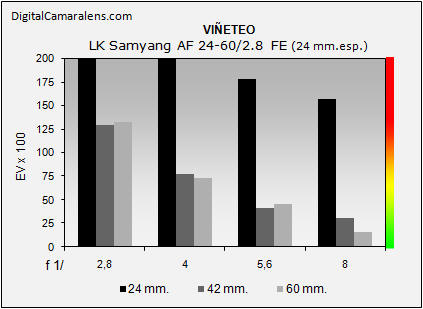

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:

 2,8 4 5,6 8
* 24 mm.

%

 234 205 179 158
42 mm. % 130 78 42 30
60 mm. % 133 74 46 16

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev
* En esta focal se ha medido 1/20 hacia adentro de la esquina extrema ya que en el vértice, zona de medición habitual, la luminosidad es cero.


24 mm. a f 1:5,6 [.raw]

24 mm. a f 1:5,6 [.jpg con presets de la cámara de prueba]


Comentarios.-
El viñeteo radial y muy elevado de los 24 mm. es consecuencia del círculo de imagen muy reducido así como el empleo de lentes también de diámetro escueto. Un denominador común que estamos viendo últimamente en productos de consumo donde se busca mucha reducción de volumen y peso poniendo el foco de su uso, de forma especial, en video.


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
24 mm. 2,5 m. -4,76 Ligera
35 mm. 3,5 m. -2,32 -
50 mm. 5 m. -0,93 -
60 mm. 5 m. -0,45 -


Probeta de 24 mm. a f 1:5,6 donde se aprecia una ligera inversión final y un viñeteo muy acentuado y radial.
[.raw]



Probeta de 24 mm. a f 1:5,6 con la corrección en máquina.
[.jpg]

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,8 4 5,6 8 11

Valores

%

 0,14 0,11 0,19 0,18 0,18

Amplitud

   m m m m m
Valores % 0,11 0,07 0 0,03 0,03
Amplitud   a m r r r
Valores % 0,12 0,08 0,07 0,03 0,07
Amplitud   ma a a r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               ma: muy amplia | a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►
mm. 24 42 60

f 1:

 2,8 2,8 2,8
R 28 30 38
G 22 24 33
B 24 42 47

* Muestreo de carta centro en Línea 4 vertical con promedio de 3 px. y 3 mediciones.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
 24 mm. 0,6 s. 0,6 s.
 60 mm. 0,6 s. 0,6 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero

El zoom  enfoca rápido y en total ausencia de ruido.

- Respiración de foco.                                                                                                       Detalles en Metodología ►
Excelente comportamiento en este apartado.

- Resistencia al sol frontal (Flare)
Excelente comportamiento en este apartado.

- Coma
n.p.


- Evaluación.
 La evaluación general que se puede hacer de este zoom es de razonable dentro de su posicionamiento, planteamiento, expectativas y coste [750 Euros].

A continuación se resumen en modo flash lo mejor y lo mejorable que hemos visto de cada apartado. Después dieciséis muestras de campo que con seguridad pueden mejorar la impresión de algunos resultados técnicos que hemos visto.

A favor :
- Nitidez excelente en la zona central y 1/4 y de notable a mejorable en las esquinas, según focal. El zoom está optimizado para la zona angular.
- Excelente agrado de uso, portabilidad y reactividad del enfoque.
- Muy buen comportamiento frente a luz frontal y bajísimo % de respiración de foco.

Mejorable:
- Viñeteo elevadísimo en los 24 mm., muy radial.
- Distorsión geométrica nativa elevada.
- ACs laterales en los 24 mm. Y axial en los 60 mm. y f 1:2,8
- Baja nitidez a plena abertura en los 60 mm. que mejora sustancialmente cerrando un paso.


Galería reducida.
Con Sony A7 RIV
Dieciséis muestras grabadas en formato .jpg con perfil estándar y corrección geométrica, sin otras correcciones,  y ajustados con ACR CS6 donde solo se afina:
WB, exposición y foco en [Cantidad 40, Radio 0,5 y Detalle 25].
La miniatura es el link de descarga de la foto completa. Las de reflejos están reducidas a 1.200x
Foco central si no se indica y marca lo contrario.
24 mm. a f 1:2,8 - Foco esquina. 24 mm. a f 1:2,8
24 mm. a f 1:4 60 mm. a f 1:4
60 mm. a f 1:2,8 24 mm. a f 1:8
24 mm. a f 1:8 a 55 m. 24 mm. a f 1:5,6 a 55 m.
50 mm. a f 1:8 a 40 m. 24 mm. a f 1:8 a 40 m.
24 mm. a f 1:8 a 18 m. 60 mm. a f 1:8 a 18 m.
60 mm. a f 1:3,5 a 1,5 m. 60 mm. a f 1:3,5 a 1 m.
24 mm. a f 1:8 24 mm. a f 1:2,8 a 5 m.

PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  7 (50%)
Aberraciones Cromáticas Laterales/Long. 6/7 (12.5%)
Viñeteo 4 (12.5%)
Distorsión Geométrica 5,5 (12.5%)
Color 8,5 (12.5%)
Media Óptica 6,56 (60%)
Versatilidad 7 (13%)
Construcción 7 (13%)
Relación Valor/Coste 7 (13%)

Nota Media

6,67
