SAMYANG 20/1.8 ED AS UMC
 ________________________________________________________________________________________________________________________



30 de Octubre de 2.017

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D Mk II __________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                    Detalles en Metodología ►
20 mm. a  f 1:5,6  -  f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 60, Radio 0,8, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 MB



- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

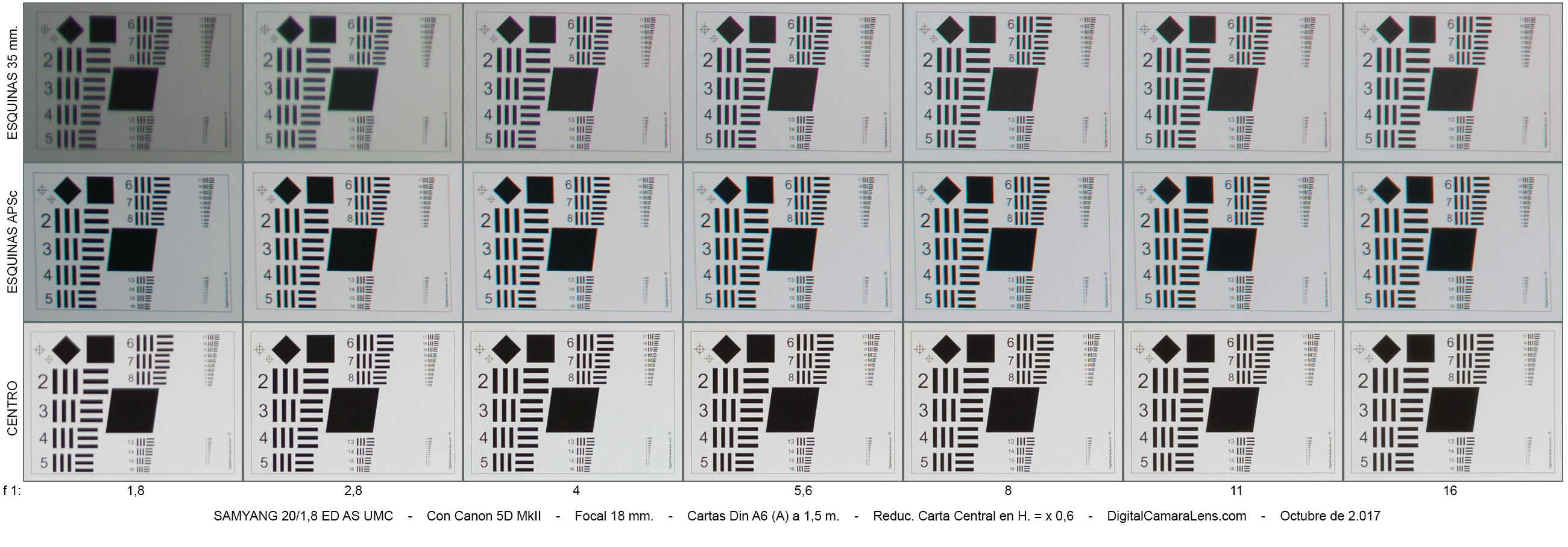

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





20 mm.




f 1:/

1,8 - 2,8 - 4 - 5,6 - 8 - 11 - 16

MTF50% (Valor óptimo teórico 52 l.p./mm. -  Máx. 62 l.p./mm.)                              Detalles en Metodología ►

    Valores en l.p./mm.
f 1: 1,8 2,8 4 5,6 8 11 16
Centro 29 45 47 49 49 46 40
Esq. APSc 27 28 29 31 31 28 25
Esq. 35 mm. 20 23 38 37 35 31 27

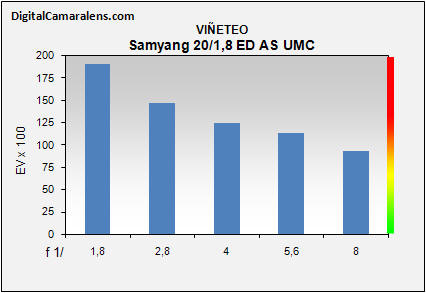

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 1,8 2,8 4 5,6 8
Valores

%

 191 147 124 113 93
Tipo de viñeteo: radial
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
20 mm. 2 m. -2,13 Apreciable
Miniatura gráfica.

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,8 2,8 4 5,6 8 11 16

Valores

%

 0,18 0,03 0,12 0,12 0,12 0,06 0,03

Amplitud

   a ma r r r ma ma

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               ma: muy amplia | a: amplia |  m: media  |  r: reducida

Comentarios.-
A pesar de arrojar un valores bajos la amplitud de éllos y el bajo nivel de contraste perjudica de forma apreciable la nitidez lateral.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
 20 mm. - -
Valores en segundos.

Para objetivos de enfoque manual ver comentarios de construcción y generalidades de Samyang.
