SAMYANG 16/2.0 ED AS UMC CS
 ______________________________________________________________________________________________________________________



25 de Agosto de 2.016

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D7200______________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

A f 1:4  -  f 1:5,6  -  f 1:8


Distancia: 25 m.
Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D7200 - C 1.00 - L 2.009]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 60, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco:  +/- 5 MB


- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica



16 mm.



f 1:/

2 - 2,5 - 3,2 - 4 - 5 - 6,3 - 8 - 10
13 - 16

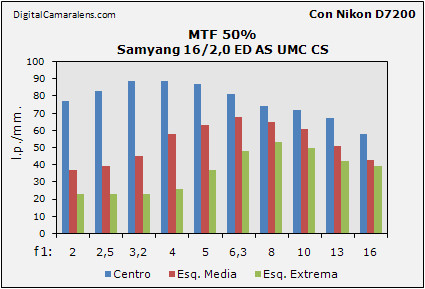

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►



  Valores en l.p./mm.
f 1: 2 2,5 3,2 4 5 6,3 8 10 13 16
Centro 77 83 89 89 87 81 74 72 67 58
Esq. Media 37 39 45 58 63 68 65 61 51 43
Esq. Extrema 23 23 23 26 37 48 53 50 42 39


Carta central de f 1:2 extraída de la secuencia de estudio.

Así arranca este 16 mm. en el centro: nitidez y contraste excelentes así como la reproducción de color.

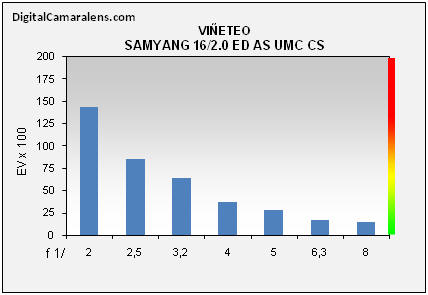

- Viñeteo                                                                                                                                Detalles en Metodología ►




Focales

f 1:/

 2 2,5 3,2 4 5 6,3 8
24 mm.

%

 143 85 64 38 28 17 15

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►



Focal

Dist.

 % Inversión
16 mm. 2,5 m. -0,36 muy ligera




Muestra gráfica a 2,5 m.


Comentarios Distorsión Geométrica.
Valores muy contenidos con una inversión final muy ligera por lo que si es necesaria la corrección resultará muy correcta,


- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►



Focal

f 1:/

 2 2,5 3,2 4 5 6,3 8 10 13 16
16 mm. % - - 0,17 0,17 0,19 0,25 0,25 0,25 0,17 0,17
Amplitud   m m m m m r r r r r

                                  Índices de referencia:
                                             ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                  a: amplia |  m: media  |  r: reducida

Aberraciones Cromáticas Longitudinales.-

Excelente desde plena abertura y sin efectos de desplazamiento de foco (focus shift).


- Enfoque                                                                                             Detalles en Metodología ►

El accionamiento del anillo de enfoque es muy suave, progresivo y carente de holguras. Dada la focal y la amplitud de arqueo, una vez establecido el foco a más de 5 m. prácticamente no será necesario volverlo a ajustar. En menos de 5 m. y usando aberturas grandes es recomendable hacerlo desde su distancia mínima de enfoque a infinito.

Como es habitual en todas las ópticas, incluidas las de enfoque manual, si queremos hilar fino podemos ajustar los microajustes de nuestra cámara, especialmente en distancias cortas y muy cortas.
