SAMYANG MF 14/2.8 MkII
_________________________________________________________________________________________________________________________ 6 de Mayo de 2.022

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con SONY A7r II, Canon 5D MkII y Nikon D610_______________________________________________________________________________________


En esta prueba vamos a ver la última versión de enfoque manual de este angular tan popular. La primera versión se probó en el año 2.010 con dos formatos de cámara, después se hizo una revisión en 2.016 también en dos formatos pero con más resolución. Vamos a ver que ha cambiado respecto al modelo anterior.

La versión que nos ocupa, con montura Nikon F, incorpora CPU por lo que, además de tener confirmación de foco, nos quedarán registrados los datos EXIF. El diafragmado es automático con las máquinas que lo soporten.

Externamente y a nivel operativo el objetivo ha ganado muchos puntos. Los cambios a nivel constructivo son:

- nuevo diseño externo totalmente rectilíneo.
- a continuación del parasol integrado tenemos un anillo de bloqueo de enfoque.
- el anillo de enfoque manual tiene un revestimiento de caucho con un nuevo grabado de tipo micro. La dureza es correcta y no se ensucia en exceso. El giro es correcto aunque un poco estrecho ya que desarrolla solo 90º.
- se mantienen las marcas de hiperfocal en la zona fija contigua.
- el siguiente anillo en metal tipo titanio es para activar/desactivar los clicks del diafragma.
- por último el anillo de diafragmas, un mecanismo que ahora incorpora tres láminas más respecto al modelo anterior. Nueve láminas pavonadas en mate.

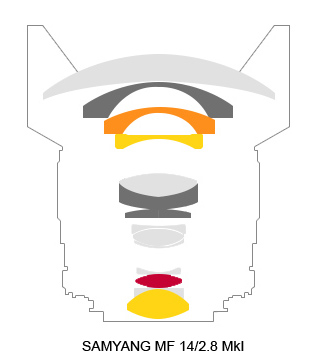

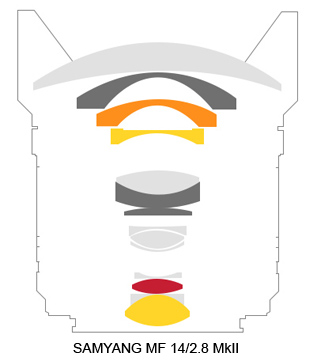

En lo que concierne a su fórmula óptica en esta versión Reflex de enfoque manual mantiene la misma del 2.010  por lo que a priori no debemos de esperar cambios en este aspecto.


A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

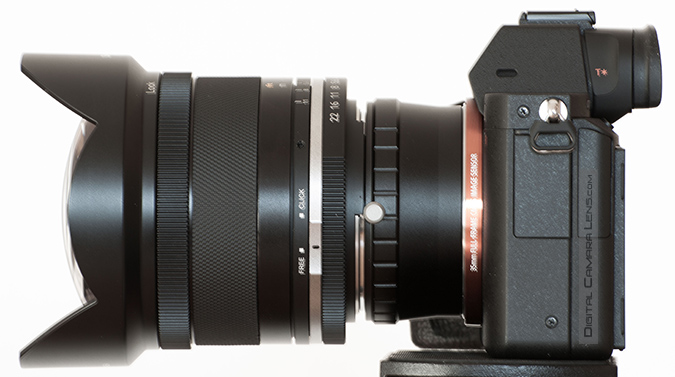

Sobre la Sony A7 rII mediante adaptador.

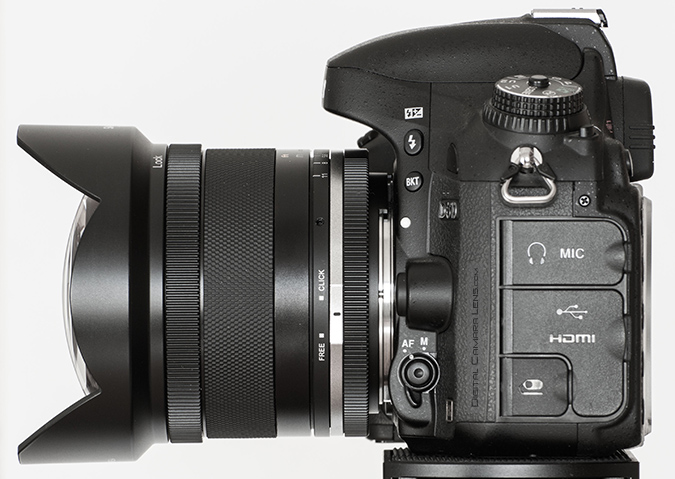

Sobre la Nikon D610.

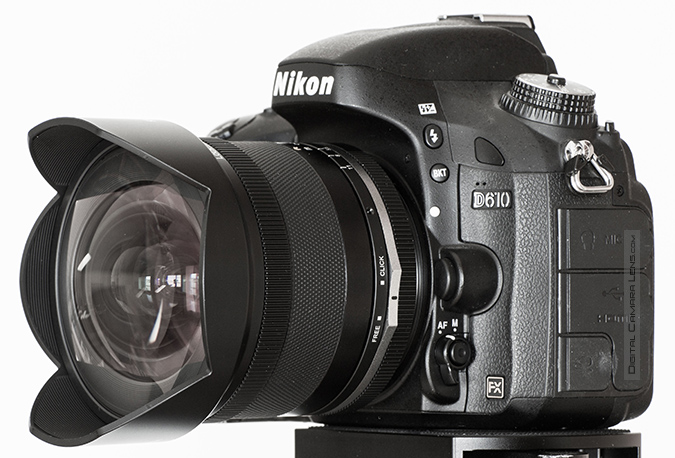

Sobre la Nikon D610 en oblicuo.

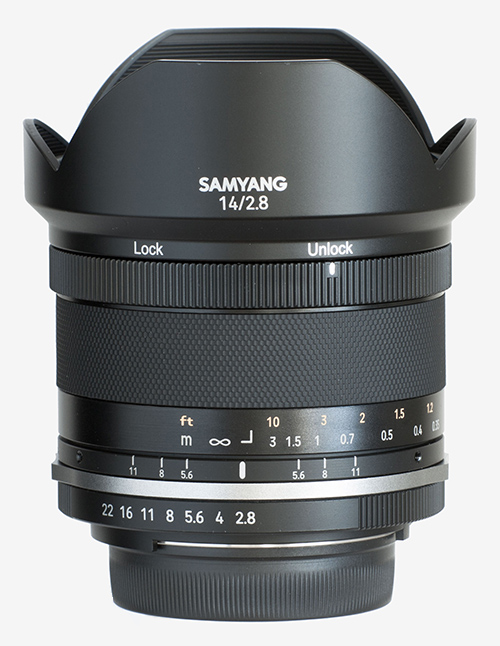

Nuevo "vestido" sobre la veterana fórmula óptica.

Características Constructivas y Acabados - Inspección Exterior
Anunciado - Inicio comercialización: M

Chasis: plástico-metal

Exterior: plástico termoestable.

Bayoneta: aluminio anodizado, acabado notable.

Elementos telescópicos: ninguno

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: directo sobre helicoidal. Ajustes laterales y longitudinales correctos. Horquillado de enfoque de 90º

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: de pétalos integrado.

Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.


Estabilización: No.

Unidad probada: usada nivel bajo.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso  641 gr.
Dimensiones L = 96.3 mm.
Ø = 87 mm.
Tamaño del Filtro  -
Construcción  14 Elementos
  10 Grupos
Láminas en el diafragma  9
Ángulo de visión Horizontal en 35 mm. 115,7º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque    28 cm.
Magnificación Máxima 1:
Accesorios  Bolsa Blanda
Mont. Disp. :  Canon EF, Nikon F, Pentax K, Sony E, Canon M, Fuji y Micro 4/3

- Definición en exterior.   Canon 5D MkII                                                                         Detalles en Metodología
14 mm. a  f 1:4  -  f 1:5,6  -  f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB


- Definición en estudio.
                                                                                                    Detalles en Metodología

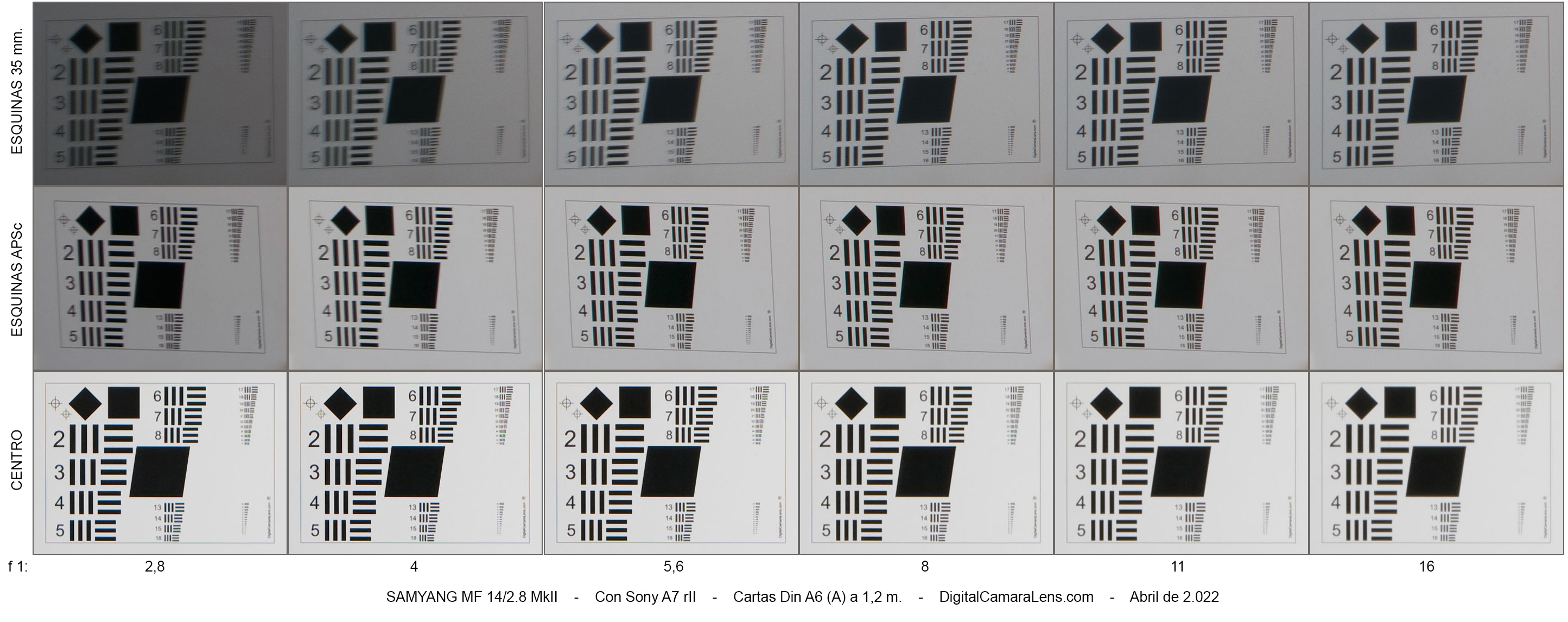

Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica






14 mm.
Con Sony A7 r II




f 1:/

2,8 - 4 - 5,6 - 8 - 11 - 16

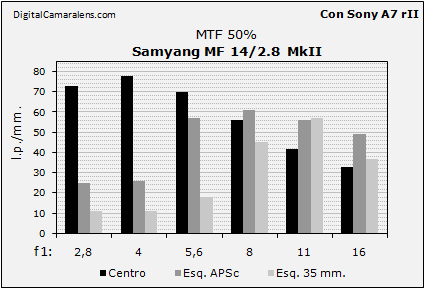

Resolución en estudio MTF50%
(Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología



f 1:/

2,8 4 5,6 8 11 16
Centro 73 78 70 56 42 33
Esquina APSc 25 26 57 61 56 49
Esquina 35 mm 11 11 18 45 57 37


Resolución en estudio MTF50%  (Valor óptimo teórico 56 l.p./mm.)                              Detalles en Metodología



f 1:/

2,8 4 5,6 8 11 16
Centro 63 64 59 50 42 34
Esquina APSc 21 22 49 51 52 45
Esquina 35 mm 8 9 12 32 37 37

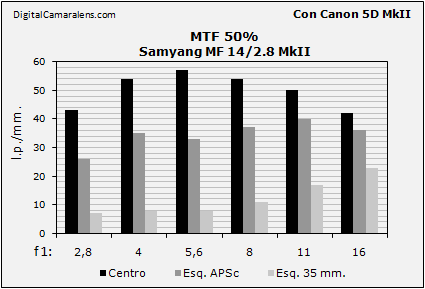

Resolución en estudio MTF50%
(Valor óptimo teórico 52 l.p./mm.)                              Detalles en Metodología

f 1:/

2,8 4 5,6 8 11 16
Centro 43 54 57 54 50 42
Esquina APSc 26 35 33 37 40 36
Esquina 35 mm 7 8 8 11 17 23

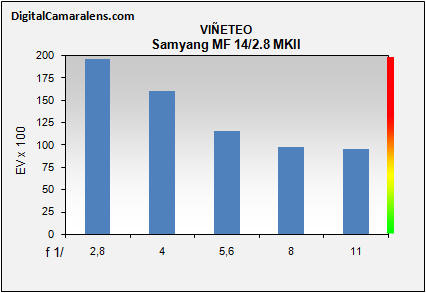

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2,8 4 5,6 8 11
Valores

%

197 161 116 97 95
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
14 mm. 2,5 mts. -3,90 Muy apreciable


Comentarios Distorsión Geométrica.-
La inversión de la trayectoria es muy apreciable, un aspecto complicado y hasta imposible de corregir que afecta de forma especial a la fotografía de arquitectura.

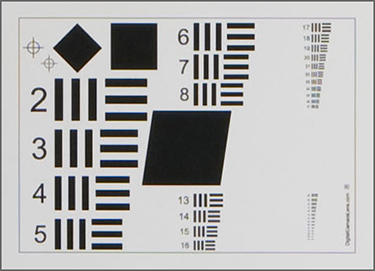

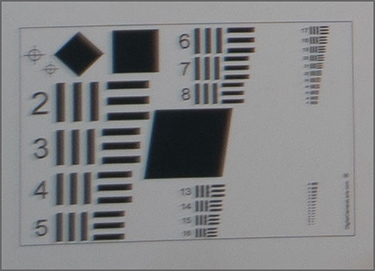

Secuencia centro-esquinas (inf. izqd.) a f 1:8 extraída del mosaico de estudio. Cartas reescaladas para encajar en pantalla.

Centro
Esquina APSc Esquina 35 mm.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 4 5,6 8 11 16

Valores

%

- 0,02 0,02 0 0 0

Amplitud

  ma ma ma m r r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                         ma: muy amplia  | a: amplia |  m: media  |  r: reducida


- Enfoque y Fotometría.

Detalles en Metodología


El enfoque no comporta mayor problema. Solo comentar que el anillo de D-Cliks del diafragma dificulta un poco el accionamiento del anillo de diafragmas.



- Resistencia al sol frontal (Flare)
En este apartado y ocasión no ha habido problemas importantes. Ver Galería.


- Evaluación.
La evaluación que puedo hacer de este angular sigue siendo positiva. Quizás sea el objetivo que se ha revisado y/o probado más variantes del mismo concepto inicial.

Hemos visto que esta versión MF tiene la misma fórmula óptica que el inicial probado en Agosto de 2.010, más una posterior revisión en 2.016 por lo que las fiferencias respecto a esas pruebas hay que entenderlas como tolerancias de rendimiento o dispersión entre lotes. Por todo esta versión hay que verla como una actualización constructiva y de acabados. Muy distinta fue la prueba de la versión AF, que tiene una fórmula óptica distinta y un rendimiento general superior.

A favor :
-
Nitidez global notable justa.
- Construcción, ajustes, acabados y agrado de uso notables.

Mejorable:
- Tipo y valor de distorsión geométrica.
- Aberraciones cromáticas laterales hasta f 1:8.
- Astigmatismo visible hasta f 1:8
- Viñeteo elevado.

Si clicas la miniatura se descargará la imagen a resolución total. Procesado idéntico al de las fotografías estándar.


A f 1:4 y 30 m.

A f 1:5,6 y 30 m.

A f 1:8 y 30 m.



PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  7 (50%)
Aberraciones Cromáticas Laterales 7 (12.5%)
Viñeteo 5,5 (12.5%)
Distorsión Geométrica 4 (12.5%)
Color 8 (12.5%)
Media Óptica 6,56 (60%)
Versatilidad 6 (13%)
Construcción 6 (13%)
Relación Valor/Coste 10 (13%)

Nota Media

6,80
