PENTAX 105/2.8 Takumar SMC
 ________________________________________________________________________________________________________________________



24 de Junio de 2.008

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Canon 5D  __________________________________________________________________________________________________________________________________

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

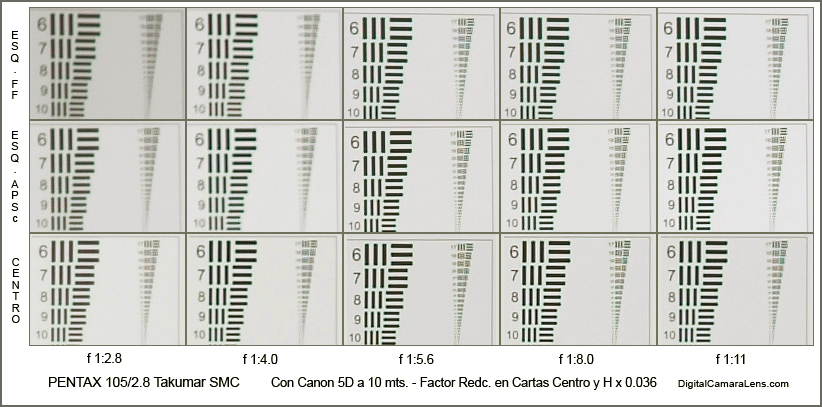

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




105 mm.




f 1:/

 2.8 - 4.0 - 5.6 - 8.0 - 11



Resumen Definición en Estudio.

Recortes de las nuevas cartas centrales de 21 cms. x 14,6 cms.
Anchura de las líneas de la escala nº 17 = 1 mm.
Distancia de la toma = 10 mts.
f 1:4.0 Centro f 1:5.6 Centro f 1:8.0 Centro

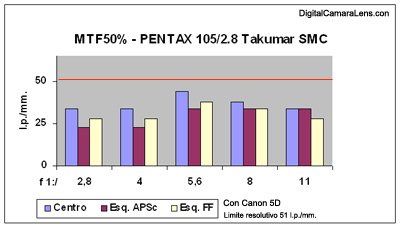

En muy pocas ocasiones elaboro una gráfica de resolución ya que pienso que debería ir acompañada de una de contraste de forma simultánea. En los mosaicos de cartas se pueden ver, entre otros, ambos apartados juntos y es un tema en el cual siempre me reitero.

En esta ocasión el producto y la incidencia lo justifican.

La Incidencia.-
Las cartas de esquinas FF y APSc aparecen en todos los fotogramas correctamente posicionadas, en cambio la central se movió o se situó mal y apareció 1,2º rotada a la izquierda. En el borde superior podéis ver como la línea recta pese a estar situada a 90º (se ha rotado 1,2 º a la derecha) su trazado no está tan limpio como debiera. Este particular entorpece la gestión de la máquina y no ha llegado a su escala resolutiva máxima de 51 l.p./mm. Pienso que en cu posición correcta en estos tres diafragmas hubiera sin problemas a ese nivel.

Sorprenden las esquinas en formato FF de f 1:2,8 - 1:4,0  y  f 1:5,6 que arrojan unos valores de un paso superior a las APSc.

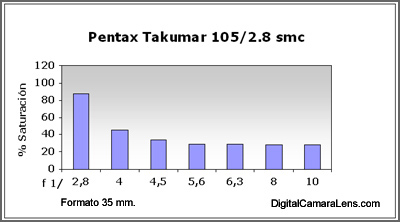

- Viñeteo.                                                                                                                              Detalles en Metodología ►
Valores en 35 mm.

f 1:/

 2.8 4.0 4.5 5.6 6.3 8.0 10

%

 88 45 34 29 29 28 28



- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
VALORES FF :

Dist.

 %
105 mm. 5 mts. +0.58

Comentarios Distorsión Geométrica

En el apartado de viñeteo el comportamiento es sencillamente sobresaliente. Con dos pasos de cierre se sitúa en un valor en formato FF  del 45% y en medio diafragma más en unos 34% que en fotografías de retrato aún con fondos lisos es ya casi imperceptible.

La distorsión geométrica, tratándose de una óptica fija y de esta focal es un poco alta.

- Aberraciones Cromáticas.                                                                                             Detalles en Metodología ►
Inapreciables ACs en todos lo diafragmas, tanto laterales como longitudinales. Tampoco se aprecia el más leve síntoma de astigmatismo.

Comentarios resistencia indirecta al Sol.

Por suerte esta unidad (es difícil de encontrarlos con su parasol) disponía de su parasol original y además nuevo. En este apartado ninguna objeción.

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Enfoque manual sumamente suave, sin ninguna holgura de contragiro y la lectura en la ventana del telémetro correspondía a la distancia real sin errores apreciables.

Toda esta serie de ópticas de ASAHI tienen una suavidad de enfoque y precisión ejemplar. Después de más de 35 años siguen funcionando como el primer día.
