En esta prueba vamos a ver la tercera versión de este objetivo, una
variante que estuvo en orden de fabricación y venta entre el año 1.965 y
1.972. Las fórmulas ópticas de las cinco primeras versiones son las
mismas solo cambió la última denominada SMC (Super Multicoated).
Como todas las pruebas de tipo ficha los comentarios serán muy
reducidos, no así las pruebas de estudio que se realizan con las misma
rigurosidad.
|
|

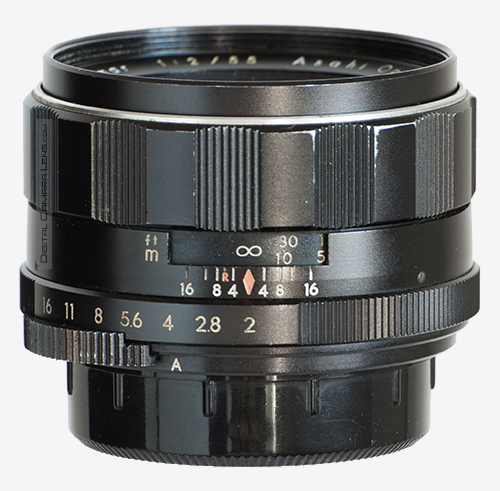

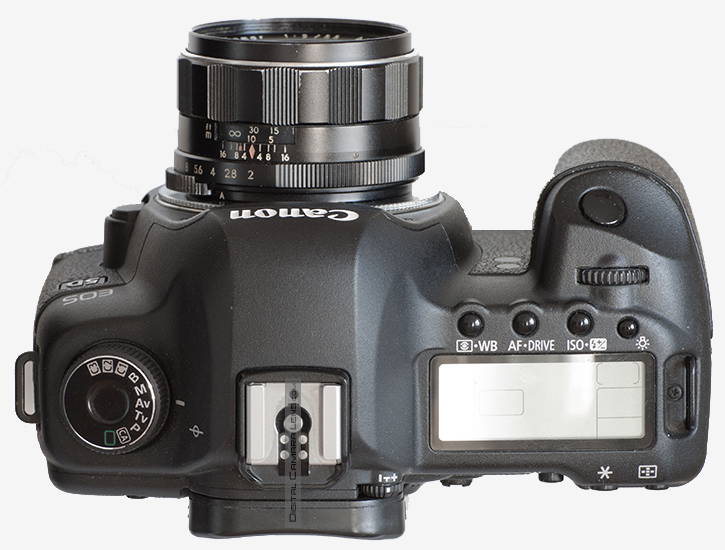

A continuación unas fotografías del
objetivo, la ficha de los detalles de
diseño y operativos y la de c.c.t.t.
|
|
 |
|
|
|
 |
|
|
|
Características Constructivas y Acabados -
Inspección Exterior |
|
Anunciado - Inicio comercialización: 1.965-1.972
Chasis:
metal
Exterior: metal.
Bayoneta: M42, acabado notable.
Elementos telescópicos: ninguno.
- diámetro de pupila de salida: 27 mm.
Aislamiento externo: sin junta de caucho tórica, como todos los de
esta época.
Anillo enfoque manual: sin revestimiento de
caucho, moleteado mixto. Recorrido total 280º. Horquillado amplio y tacto
excelente.
Tipo de enfoque:
externo por grupo delantero, el elemento frontal no rota.
Parasol: circular, opcional.
Unidad probada: usada nivel medio. nº 1540240 |
|
|
|
CARACTERÍSTICAS TÉCNICAS (Fabricante) |
|
Descripción |
Valor |
|
Círculo de Imagen |
35 mm. |
|
Peso |
215 gr. |
|
Dimensiones |
L = 36
mm. |
|
Ø = 57
mm. |
|
Tamaño
del Filtro |
59 mm. |
|
Construcción |
6 Elementos |
|
5 Grupos |
|
Láminas en el diafragma |
6 red.
galvanizadas |
|
Ángulo
de visión Horizontal en 35 mm. |
43º |
|
Aberturas |
Max. = 2 |
|
Mín. =
16 |
|
Distancia Mínima de Enfoque |
45 cm. |
|
Magnificación Máxima |
x0,17 |
|
Accesorios |
Tapas |
|
Mont.
Disp. : M42 |
|
- Definición en
exterior.
Detalles en
Metodología
►
|
 |
|
24 mm. a
f 1:4
-
f 1:5,6
- f 1:8 |
|
Distancia: 25 m.
Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW [Firmware de
Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6,
Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB |
|
- Definición en
estudio. Detalles en
Metodología ► |
|
Para ver el mosaico de la focal deseada haz
clic en
sus aberturas. |
|
Mosaicos
de Cartas de Resolución |
|
Focales |
|
Aberturas |
|
|
|
|
|
|
|
Miniatura Genérica |
|
55 mm.
|
|
f 1:/
n.d.
|
|

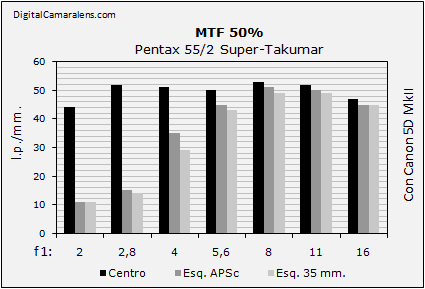

Resolución en
estudio MTF50% (Valor
óptimo teórico 52 l.p./mm.) Detalles en
Metodología ► |
|
|
|
f 1:/ |
2 |
2,8 |
4 |
5,6 |
8 |
11 |
16 |
|
Centro |
44 |
52 |
51 |
50 |
53 |
52 |
47 |
|
Esquina APSc |
11 |
15 |
35 |
45 |
51 |
50 |
45 |
|
Esquina 35 mm |
11 |
14 |
29 |
43 |
49 |
49 |
45 |
|
Con enfoque en esquinas
APSc |
|
f 1:/ |
2 |
2,8 |
|
Centro |
46 |
51 |
|
Esquina 2/3 |
18 |
24 |
|
Esquina APSc |
24 |
33 |
|

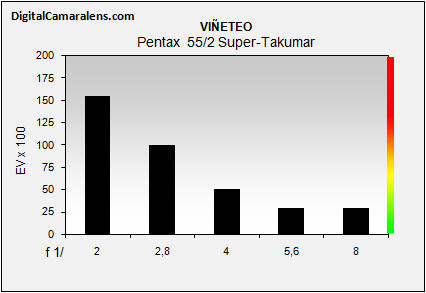

- Viñeteo.
Detalles en
Metodología
► |
|
Diafragmas |
f 1:/ |
2 |
2,8 |
4 |
5,6 |
8 |
|
Valores |
% |
154 |
100 |
50 |
30 |
30 |
|
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev |
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|
|
Focal |
Dist. |
% |
Inversión |
|
55 mm. |
5 m. |
-1,16 |
- |
|
| -
Aberraciones Cromáticas
Laterales. Detalles en
Metodología
► |
Valoración
de ACs
laterales por focal y abertura.
|
Diafragmas |
f 1:/ |
2 |
2,8 |
4 |
5,6 |
8 |
11 |
16 |
|
Valores |
% |
- |
- |
0 |
0 |
0,03 |
0,03 |
0,03 |
|
Amplitud |
|
a |
a |
m |
r |
r |
r |
r |
Índices
de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente
a: amplia | m: media | r: reducida |
|
Valoración
de ACs Longitudinales.
Detalles en
Metodología
► |
|
f 1:/ |
2,8 |
4 |
5,6 |
|
R |
75 |
43 |
40 |
|
G |
40 |
29 |
33 |
|
B |
61 |
30 |
31 |
|
|
* Muestreo de carta
centro en Línea 2 vertical con promedio de 3 px. y 3 mediciones. |
|
 |
|

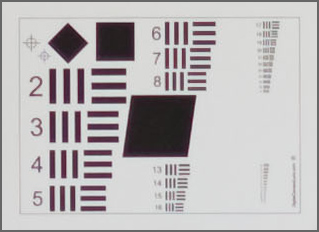

Carta central a f 1:2 |
-
Enfoque y Fotometría. Detalles en
Metodología
► |
En relación a la ejecución del enfoque y ajustes de fotometría me
remito a las generalidades descritas en
esta página.
En cuanto a la amplitud de arqueo de enfoque de este modelo es un
poco estrecha, con nula holgura en esta unidad. La dureza, como en
la mayoría de esta serie y fte.,:
excelente.
|
-
Resistencia al sol frontal (Flare)
Pendiente. |
|
-
Evaluación.
La evaluación global que puedo
hacer de este modelo y unidad es de notable justo. Con apartados excelentes y
otros mejorables. Ver a continuación el resumen.
A favor :
- Nitidez central desde plena abertura notable justa donde se le debe
achacar un nivel de ACs longitudinales apreciable que no se corrigen
totalmente ni a f 1:5,6. El contraste, dentro del rendimiento de estos
objetivos, es razonablemente bueno.
- ACs laterales notable.
- Viñeteo y distorsión geométrica razonables.
Mejorable:
- ACs longitudinales.
|
|
Galería reducida.
Con Canon 5D MkII
Siete muestras representativas del rendimiento de campo,
todas grabadas en formato .raw
procesados con
ACR CS6 donde solo se ha ajustado:
WB, exposición y foco en [Cantidad
45, Radio 0,6 y Detalle 25].
La miniatura es el link de descarga de la foto completa. |
|
 |
 |
 |
|
f 1:2 |
f 1:2 |
f 1:2 |
 |
 |
|
|
f 1:2,8 |
f 1:2 |
|
 |
 |
|
|
f 1:2 |
f 1:2 |
|
|
|
PUNTUACIÓN |
|
Descripción |
Valor (0-10) |
|
Calidad Óptica |
|
|
Definición |
6,5
(50%) |
|
Aberraciones Cromáticas Laterales/Long. |
7,5/8 (12.5%) |
|
Viñeteo |
6,5 (12.5%) |
|
Distorsión Geométrica |
6,5 (12.5%) |
|
Color |
8 (12.5%) |
|
Media
Óptica |
6,81 (60%) |
|
Versatilidad |
6
(13%) |
|
Construcción |
9
(13%) |
|
Relación Valor/Coste |
-
(13%) |
|
Nota Media |
- |
|
|
 |
|
 |
|
|
|
|
| |
