En esta prueba vamos a ver
una revisión actualizada en cuanto
a la máquina de pruebas y la implementación de algunos apartados de la
metodología. Se trata de otra unidad al azar. Para más detalles
constructivos podéis informaros en la
primera prueba de 2.007
|
|

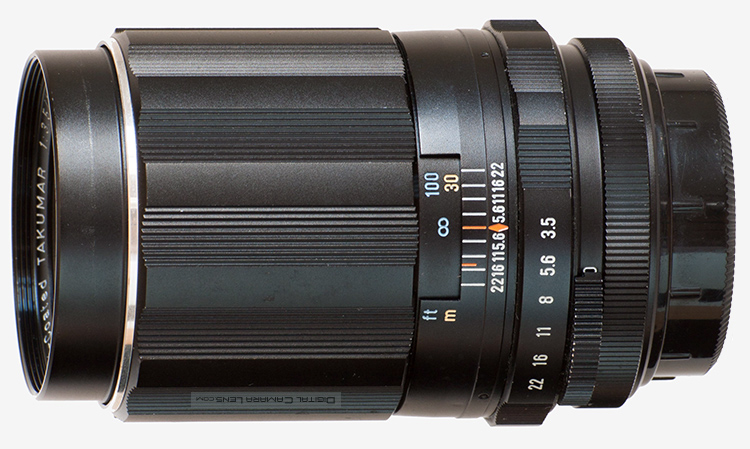

A continuación una fotografía del
objetivo, la ficha de los detalles de
diseño y operativos y la de c.c.t.t. |
|
|
|
 |
|
Características Constructivas y Acabados -
Inspección Exterior |
|
Chasis:
metal
Exterior: metal.
Bayoneta: aluminio anodizado, acabado medio.
Elementos telescópicos: ninguno
Aislamiento externo: sin junta de caucho tórica ni túnel interno de
desplazamiento de pupila.
Anillo enfoque manual: directo sobre helicoidal. Ajustes laterales y longitudinales
excelentes, giro total 225º.
Tipo de enfoque:
externo, el elemento frontal no rota.
Parasol: circular en opción.
Ventana de distancia: de tipo
físico por visualización de metros serigrafiados.
Unidad probada: usada en muy buen estado |
|
|
|
Objetivo considerado como histórico,
ver detalles. |
|
|
|
CARACTERÍSTICAS TÉCNICAS (Fabricante) |
|
Descripción |
Valor |
|
Círculo de Imagen |
35 mm. |
|
Peso |
235 gr. |
|
Dimensiones |
L =
88 mm. |
|
Ø =
59.5mm. |
|
Tamaño
del Filtro |
49 mm. |
|
Construcción |
5 Elementos |
|
4 Grupos |
|
Láminas en el diafragma |
6 |
|
Ángulo
de visión Horizontal en 35 mm. |
18º |
|
Aberturas |
Max. =
3.5 |
|
Mín. =
22 |
|
Distancia Mínima de Enfoque |
150 cms. |
|
Magnificación Máxima |
n.d. |
|
Accesorios |
Parasol C. Metálico |
|
Mont.
Disp. : M42 |
|
- Definición en
estudio. Detalles en
Metodología ► |
|
Para ver el mosaico de la focal deseada haz
clic en
sus aberturas. |
|
Mosaicos
de Cartas de Resolución |
|
Focales |
|
Aberturas |
|
|
|
|
|
|
|
Miniatura Genérica |
|
135 mm.
|
|
f 1:/
n.d.
|
|

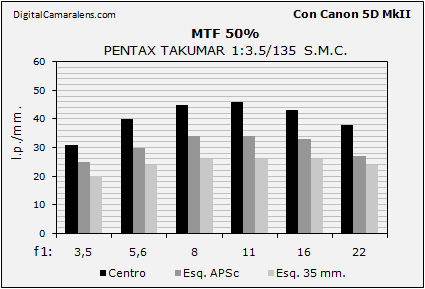

Resolución en
estudio MTF50% (Valor
óptimo teórico 52 l.p./mm.) Detalles en
Metodología ► |
|
|
|
f 1:/ |
3,5 |
5,6 |
8 |
11 |
16 |
22 |
|
Centro |
31 |
40 |
45 |
46 |
43 |
38 |
|
Esquina APSc |
25 |
30 |
34 |
34 |
33 |
27 |
|
Esquina 35 mm |
20 |
24 |
26 |
26 |
26 |
24 |
|

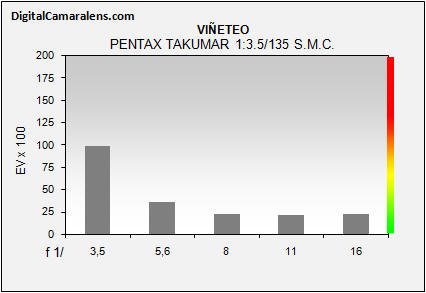

- Viñeteo.
Detalles en
Metodología
► |
|
Diafragmas |
f 1:/ |
3,5 |
5,6 |
8 |
11 |
16 |
|
Valores |
% |
99 |
36 |
23 |
21 |
23 |
|
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev |
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|
|
Focal |
Dist. |
% |
Inversión |
|
135 mm. |
5 m. |
+0,15 |
- |
|
-
Aberraciones Cromáticas
Laterales. Detalles en
Metodología
► |
Valoración
de ACs
laterales por focal y abertura.
|
Diafragmas |
f 1:/ |
3,5 |
5,6 |
8 |
11 |
16 |
22 |
|
Valores |
% |
0,12 |
0,06 |
0,09 |
0,15 |
0,15 |
0,09 |
|
Amplitud |
|
r |
r |
r |
r |
r |
r |
Índices
de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente
a: amplia | m: media | r: reducida |
Valoración
de ACs Longitudinales.
Detalles en
Metodología
► |
|
f 1:/ |
3,5 |
5,6 |
|
R |
38 |
41 |
|
G |
28 |
33 |
|
B |
41 |
35 |
|
-
Enfoque y Fotometría. Detalles en
Metodología
► |
En esta página
u
se detallada de forma generalizada la operativa de enfoque. En todos los
casos recomiendo hacer unas pruebas previas de estudio con la máquina
especifica con la que se usará el objetivo antes de realizar la primera incursión en
fotografías reales.
|
-
Resistencia al sol frontal (Flare)
Pendiente |
|
-
Evaluación.
La evaluación global que puedo
hacer de este 135 mm., visto en una DSLR, es de aprobado holgado,
incluso notable. El objetivo a plena abertura tiene un contraste
razonable y un nivel de AC longitudinal también razonable, la corrección
viene de
forma rápida a f 1:5,6.. Las ACs laterales están muy controladas en amplitud y
en todo el rango de uso que ,como hemos visto en el Aptdo. de estudio, es muy
amplio.
A favor :
- Resolución y contraste notable desde su máxima abertura.
- Aberraciones cromáticas laterales y longitudinales contenidas en
amplitud y valores.
- Notable corrección de curvatura de plano focal.
- Distorsión y
viñeteo excelentes.
- Accionamiento del enfoque y facilidad del mismo sobresaliente.
- Construcción y acabados excelentes.
En contra:
- Falta de pavonado más mate de las láminas del diafragma.
|
|
Galería reducida.
Con Canon 5D MkII
Nueve muestras representativas del rendimiento de campo,
todas grabadas en formato .raw
procesados con
ACR CS6 donde solo se ajusta:
WB, exposición y foco en [Cantidad
45, Radio 0,6 y Detalle 25].
La miniatura es el link de descarga de la foto completa.
Secuencias de diafragmado (3ª y 4ª) igualando brillo zona centro.
Todas con enfoque al centro. |
|
 |
 |
 |
|
f 1:3,5 6
m. |
f 1:3,5 a 4
m. |
f 1:3,5 a 20
m. |
 |
 |
 |
|
f 1:5,6 20
m. |
f 1:5,6 a 3,5
m. |
f
1:5,6 a 4
m. |
 |
 |
 |
|
f 1:5,6 a 4
m. |
f 1:3,5 a 4
m. |
f 1:5,6 a 4
m. |
|
|
PUNTUACIÓN |
|
Descripción |
Valor (0-10) |
|
Calidad Óptica |
|
|
Definición |
6,25
(50%) |
|
Aberraciones Cromáticas Laterales |
8 (12.5%) |
|
Viñeteo |
8 (12.5%) |
|
Distorsión Geométrica |
9 (12.5%) |
|
Color |
8,5 (12.5%) |
|
Media
Óptica |
7,31 (60%) |
|
Versatilidad |
5
(13%) |
|
Construcción |
9
(13%) |
|
Relación Valor/Coste |
10
(13%) |
|
Nota Media |
7,51 |
|
|
 |
|
 |
|
|
|
|
| |
