En esta prueba vamos a ver
un objetivo histórico del fabricante Asahi Opt. Co. Se trata de la
2ª versión de esta referencia, un producto
que se lanzó al mercado en 1.975. Su diseño y lanzamiento supuso un paso
más adelante respecto al
TAKUMAR 1:3.5/135 S.M.C. que se publicó en esta página en Septiembre
de 2.007.
Si ponéis las dos pruebas en mosaico podréis ver el salto en cuanto a
envergadura y peso entre ambos.
|
|

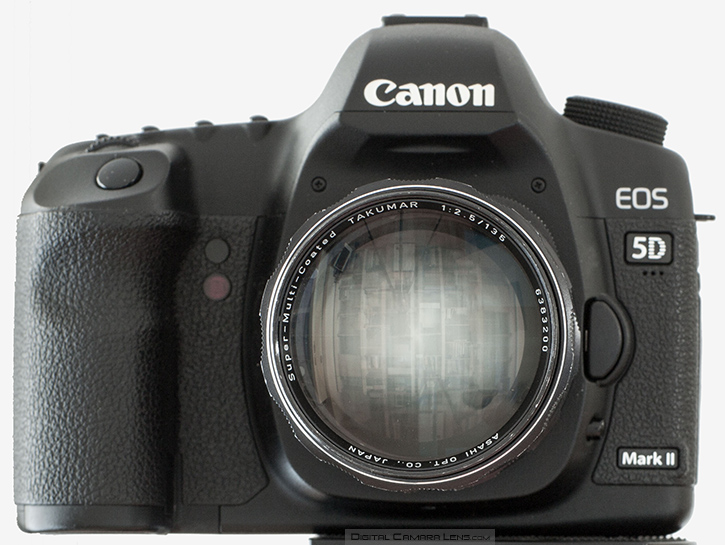

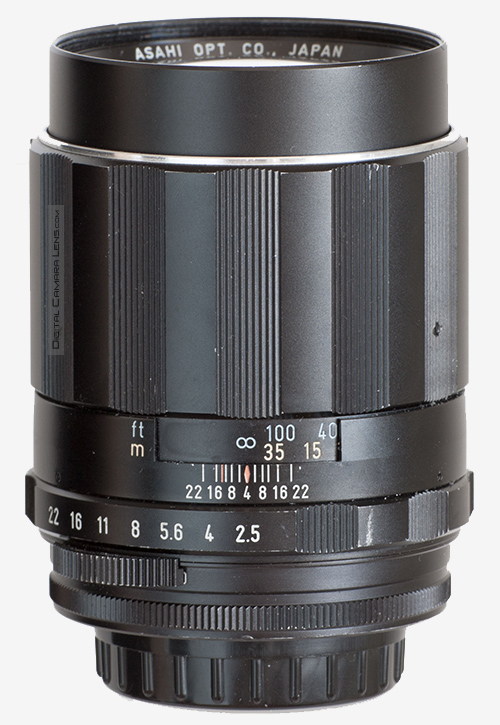

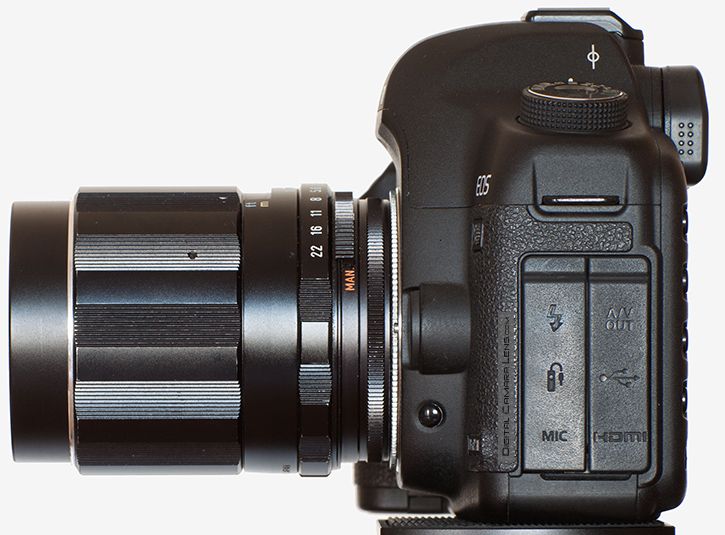

A continuación unas fotografías del
objetivo, la ficha de los detalles de
diseño y operativos y la de c.c.t.t. |
 |
|
|
 |
|
|
 |
|
|
|
Características Constructivas y Acabados -
Inspección Exterior |
|
Chasis:
metal
Exterior: metal.
Bayoneta: aluminio anodizado, acabado notable..
Elementos telescópicos: ninguno.
Aislamiento externo: sin junta de caucho tórica ni túnel interno de
desplazamiento de pupila.
Anillo enfoque manual: directo sobre helicoidal. Ajustes laterales y longitudinales
excelentes, giro total 225º.
Tipo de enfoque:
externo, el elemento frontal no rota.
Parasol: circular en opción.
Ventana de distancia: de tipo
físico por visualización de metros serigrafiados.
Unida probada: usada en muy buen estado, nº serie 6363200. |
|
|
|
Objetivo considerado como histórico,
ver detalles. |
|
|
|
CARACTERÍSTICAS TÉCNICAS (Fabricante) |
|
Descripción |
Valor |
|
Círculo de Imagen |
35 mm. |
|
Peso |
470 gr. |
|
Dimensiones |
L = 80,5
mm. |
|
Ø = 66
mm. |
|
Tamaño
del Filtro |
58 mm. |
|
Construcción |
6 Elementos |
|
6 Grupos |
|
Láminas en el diafragma |
8 red |
|
Ángulo
de visión Horizontal en 35 mm. |
18º |
|
Aberturas |
Max. = 2,5 |
|
Mín. =
22 |
|
Distancia Mínima de Enfoque |
150 cm. |
|
Magnificación Máxima |
X 0,11 |
|
Accesorios |
Parasol Opc. |
|
Mont.
Disp. : Rosca M42 |
|
- Definición en
exterior.
Detalles en
Metodología
►
|
 |
|
135 mm. a
f 1:4
-
f 1:5,6 -
f 1:8 |
|
Distancia: 50 m.
Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW [Firmware de
Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6,
Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB |
|
- Definición en
estudio. Detalles en
Metodología ► |
|
Para ver el mosaico de la focal deseada haz
clic en
sus aberturas. |
|
Mosaicos
de Cartas de Resolución |
|
Focales |
|
Aberturas |
|
|
|
|
|
|
|
Miniatura Genérica |
|
135 mm.
|
|
f 1:/
n.d.
|
|

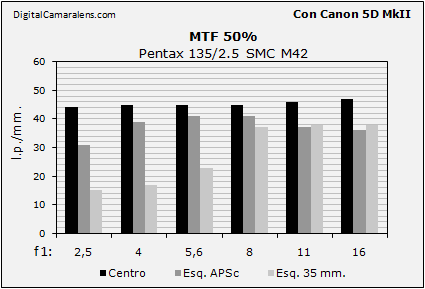

Resolución en
estudio MTF50% (Valor
óptimo teórico 52 l.p./mm.) Detalles en
Metodología ► |
|
|
|
f 1:/ |
2,5 |
4 |
5,6 |
8 |
11 |
16 |
|
Centro |
44 |
45 |
45 |
45 |
46 |
47 |
|
Esquina APSc |
31 |
39 |
41 |
41 |
37 |
36 |
|
Esquina 35 mm |
15 |
17 |
23 |
37 |
38 |
38 |
|

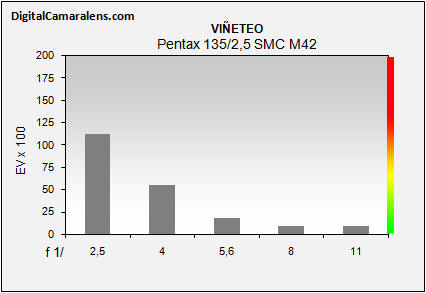

- Viñeteo.
Detalles en
Metodología
► |
|
Diafragmas |
f 1:/ |
2,5 |
4 |
5,6 |
8 |
11 |
|
Valores |
% |
113 |
56 |
18 |
9 |
9 |
|
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev |
|
-
Distorsión geométrica.
Detalles en
Metodología
►
|
|
Focal |
Dist. |
% |
Inversión |
|
135 mm. |
10 m. |
+0,3 |
- |
|
| -
Aberraciones Cromáticas
Laterales. Detalles en
Metodología
► |
Valoración
de ACs
laterales por focal y abertura.
|
Diafragmas |
f 1:/ |
2,5 |
4 |
5,6 |
7 |
11 |
16 |
|
Valores |
% |
- |
0,18 |
0,18 |
0,15 |
0,12 |
0,12 |
|
Amplitud |
|
m |
r |
r |
r |
r |
r |
Índices
de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente
a: amplia | m: media | r: reducida |
Valoración
de ACs Longitudinales.
Detalles en
Metodología
► |
|
f 1:/ |
2,5 |
4 |
|
R |
39 |
35 |
|
G |
18 |
20 |
|
B |
43 |
28 |
|
-
Enfoque y Fotometría. Detalles en
Metodología
► |
En esta página
u
se detallada de forma generalizada la operativa de enfoque. En todos los
casos recomiendo hacer unas pruebas previas de estudio con la máquina
especifica con la que se usará el objetivo antes de realizar la primera incursión en
fotografías reales.
|
-
Resistencia al sol frontal (Flare)
Pendiente |
|
-
Evaluación.
La evaluación global que puedo
hacer de este 135 mm., visto en una DSLR, es de aprobado holgado, incluso
notable. El objetivo a plena abertura tiene un contraste razonable
aunque padece de una AC longitudinal importante la cual se corrige de
forma rápida a f 1:4. Este particular, como ya sabemos, lo delatará en
el desenfoque de la zona central donde el contraste sea medio o alto (ver
1ª y 2ª muestra). Las ACs laterales están muy controladas en amplitud y
el rango de uso, como hemos visto en el Aptdo. de estudio, es muy
amplio.
A favor :
- Resolución y contraste notable desde su máxima abertura.
- Aberraciones cromáticas laterales contenidas en amplitud y longitudinales
mejorables a máxima abertura.
- Notable corrección de curvatura de plano focal.
- Distorsión y
viñeteo excelentes.
- Accionamiento del enfoque y facilidad del mismo sobresaliente.
- Construcción y acabados excelentes.
En contra:
- Falta de pavonado más mate de las láminas del diafragma.
|
|
Galería reducida.
Con Canon 5D MkII
Ocho muestras representativas del rendimiento de campo,
todas grabadas en formato .raw
procesados con
ACR CS6 donde solo se ajusta:
WB, exposición y foco en [Cantidad
45, Radio 0,6 y Detalle 25].
La miniatura es el link de descarga de la foto completa.
Secuencias de diafragmado (4ª y 5ª) igualando brillo zona centro.
Todas con enfoque al centro menos las dos que se indican. |
|
 |
 |
 |
|
f 1:2,5 3
m. |
f 1:2,5 a 5
m. |
f 1:2,5 a 4
m. - Foco Lat. |
 |
 |
 |
|
f 1:4 20
m. |
f 1:2,5 a 20
m. |
f
1:4 a 4
m. |
 |
 |
|
|
f 1:4 a 4
m. - Foco Lat. |
f 1:2,5 a 4
m. |
|
|
|
PUNTUACIÓN |
|
Descripción |
Valor (0-10) |
|
Calidad Óptica |
|
|
Definición |
6,25
(50%) |
|
Aberraciones Cromáticas Laterales |
7 (12.5%) |
|
Viñeteo |
10 (12.5%) |
|
Distorsión Geométrica |
8,5 (12.5%) |
|
Color |
8 (12.5%) |
|
Media
Óptica |
7,31 (60%) |
|
Versatilidad |
5
(13%) |
|
Construcción |
9
(13%) |
|
Relación Valor/Coste |
10
(13%) |
|
Nota Media |
7,51 |
|
|
 |
|
 |
|
|
|
|
| |
