PENTAX DA 70/2.4 Limited HD
 _______________________________________________________________________________________________________________________ 20 de Febrero de 2.018
PRUEBA ABREVIADA

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con Pentax KP_________________________________________________________________________________________________________________________________

diseño pseudo-PanCakecon

Pancake, parasol extensible

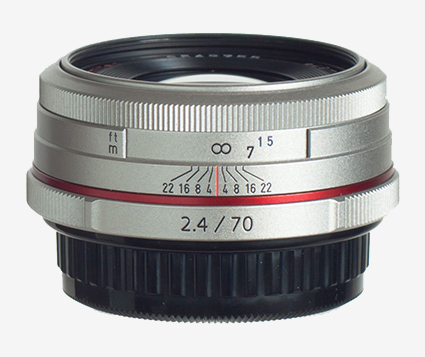

A continuación una fotografía del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.


Características Constructivas y Acabados - Inspección Exterior


Chasis: plástico termoestable-metal

 Exterior: plástico termoestable.

 Bayoneta: aluminio anodizado, acabado excelente.

 Elementos telescópicos: no tiene.

 Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

 Anillo enfoque manual: directo sobre helicoidal. No tiene embrague pero si posibilidad de enfocar a mano en modo AF. Ajustes laterales y longitudinales notables. Suavidad de accionamiento excelente. Arqueo de foco: correcto de 7 m. a d.m.e., estrecho de 7 m. a infinito.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

 Parasol: circular de rosca.

 Ventana de distancia: No tiene. Los mts. orientativos se encuentran serigrafiados en al anillo de enfoque.



A continuación una fotografía del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen APSc
Peso  130 gr.
Dimensiones L = 26 mm.
Ø = 63 mm.
Tamaño del Filtro  49 mm.
Construcción   6 Elementos
  5 Grupos
Láminas en el diafragma  9
Ángulo de visión Horizontal en 35 mm. 23º
Aberturas Max. = 2,4
Mín. = 22
Distancia Mínima de Enfoque    70 cm.
Magnificación Máxima 1:8,3
Accesorios  Parasol inc. extensible
Mont. Disp. : Pentax K

- Definición en estudio.                                                                                                     Detalles en Metodología ►
   [Firmware de Pentax K-1 1.0]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

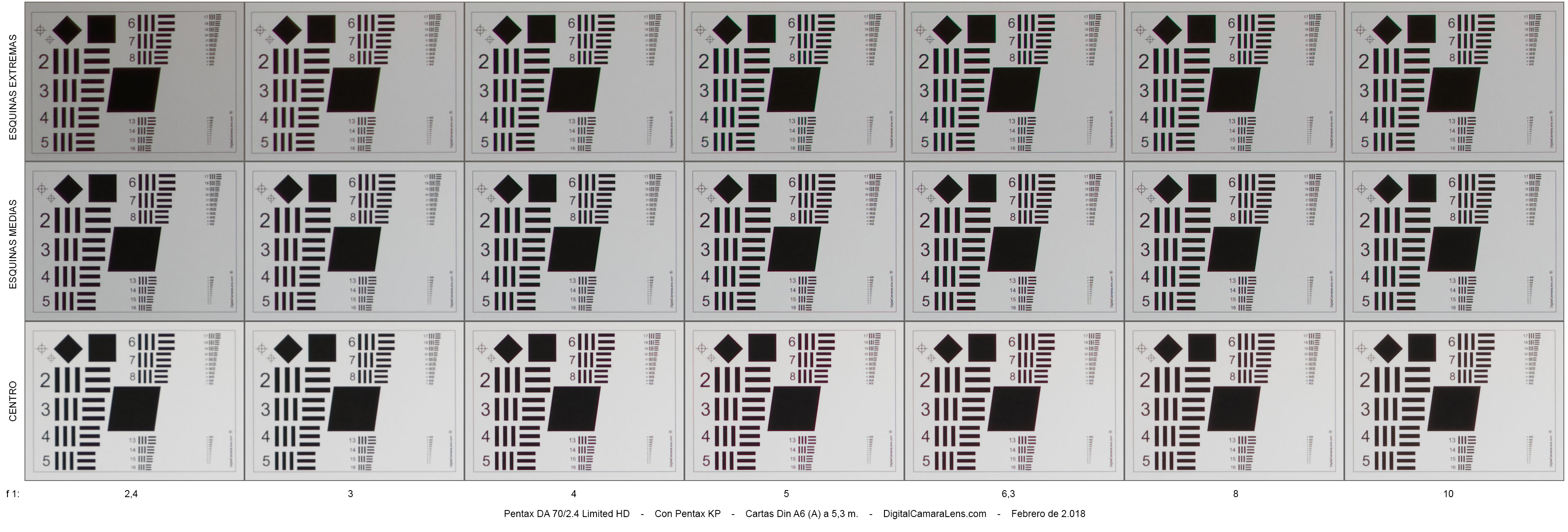

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





70 mm.




f 1:/

2,4 - 3 - 4 - 5 - 6,3 - 8 - 10

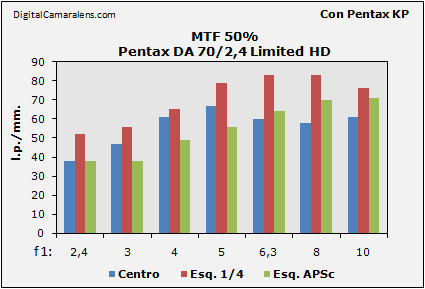

- Definición en estudio.  (Valor óptimo teórico 85 l.p./mm. -  Máx. 95 l.p./mm.)           Detalles en Metodología►
   [Firmware de Pentax KP-1 1.0]

  Valores en l.p./mm.
f 1: 2,4 3 4 5 6,3 8 10
Centro 38 47 61 67 60 58 61
Esq. 1/4 52 56 65 79 83 83 76
Esq. APSc 38 38 49 56 64 70 71

Comentarios.-
En el estudio del rendimiento óptico se ha apreciado un ligero desplazamiento de foco (Focus Shift) que, como todos, se puede corregir efectuando un ligero enfoque adelantado mediante el microajuste de la cámara. De esa forma en los diafragmas intermedios tendremos un rendimiento del 100%, penalizando el de máxima abertura.

También se observa una bajada inusual en la zona central respecto a la esquina 1/4, aspecto que se comprobará con otra unidad tan pronto sea posible.

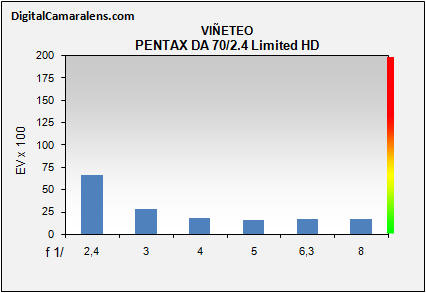

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 2,4 3 4 5 6,3 8
Valores

%

 66 28 18 16 17 17
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev
* Corregido parcialmente en .raw


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
70 mm. 5 m. +0,48 -
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 2,4 3 4 5 6,3 8 10

Valores

%

 - 0,28 0,19 0,14 0,14 0,14 0,11

Amplitud

   a r r r r r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               a: amplia |  m: media  |  r: reducida

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
70 mm. 0,8 s. 0,8 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: 0

A pesar de tener un diseño de enfoque manual y un accionamiento en este modo excelente, la longitud de la helicoidal se ha diseñado para primar unos tiempos de gestión de enfoque automático cortos por lo que el arqueo de foco en modo manual por encima de los 7 m. se hace estrecho.

 Dado el sistema de tracción por eje de máquina en la gestión de AF es ligeramente ruidoso.



- Evaluación.
La evaluación global que se puede hacer de este 70 mm., en base a esta prueba, es de correcta. Nos encontramos con un objetivo de vocación "retratera" y aplicaciones que se adecúen a sus 105 mm. de focal equivalente, eso es  y

A favor :
- Construcción, tamaño y acabados excelentes.
- Nitidez global notable.
- Viñeteo contenido (gestión automática inc. en .RAW)

Mejorable:
- Desplazamiento de foco (Focus Shift).

 Opina tu también ►


PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  7 (50%)
Aberraciones Cromáticas Laterales 7 (12.5%)
Viñeteo 9 (12.5%)
Distorsión Geométrica 9 (12.5%)
Color 8 (12.5%)
Media Óptica 7,63 (60%)
Versatilidad 5 (13%)
Construcción 8 (13%)
Relación Valor/Coste 5 (13%)

Nota Media

6,92
