LUMIX S 70-200/2.8 PRO O.I.S.
 ______________________________________________________________________________________________________________________



21 de Enero de 2.020

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Lumix DSC S1 R________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

70 mm. a f 1:5,6 - f 1:8 135 mm. a f 1:5,6 - f 1:8

200 mm. a  f 1:5,6 - f 1:8


Distancia: 45 m.

 Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de DSC S1 R 1.3 ]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS4.
Todos los ajustes estándar excepto enfoque: Cantidad 60, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 46,7 Mpx. - Espacio en disco: +/- 15 MB


- Definición en estudio.    (Valor óptimo teórico 77 l.p./mm.)
[Firmware de  Lumix DSC S1 R - 1.2]

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

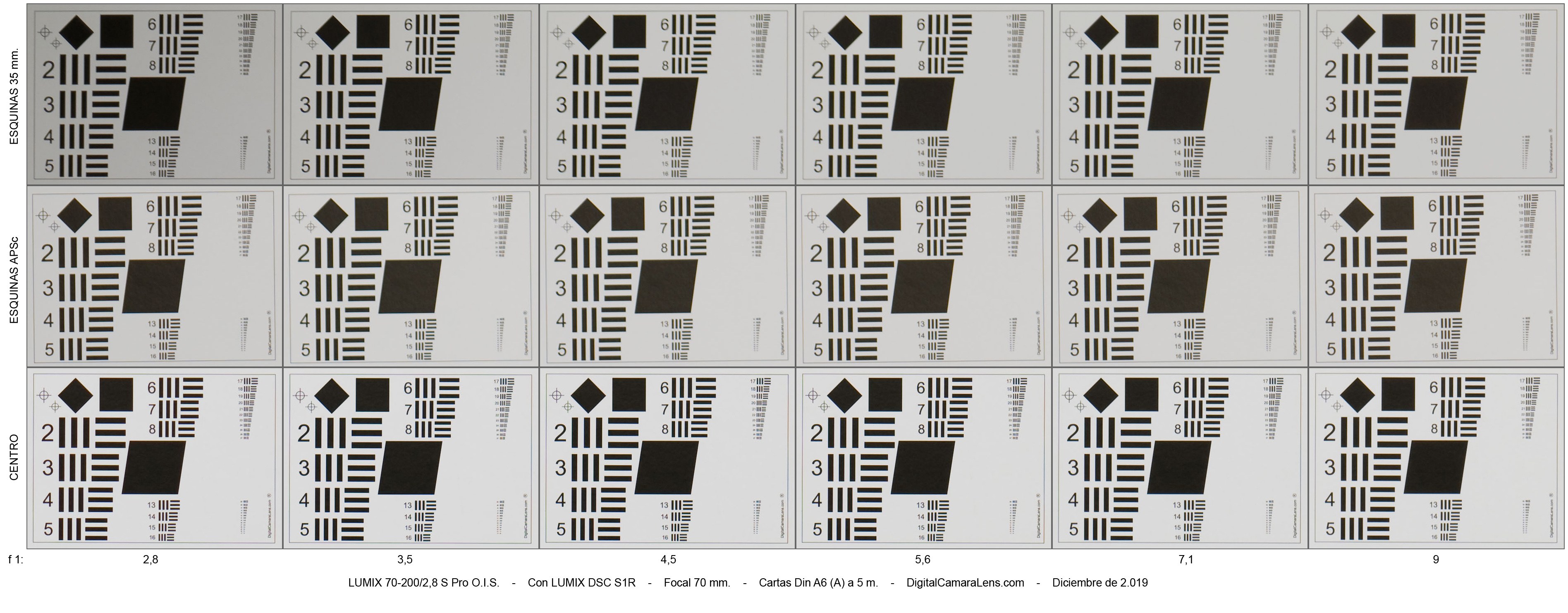

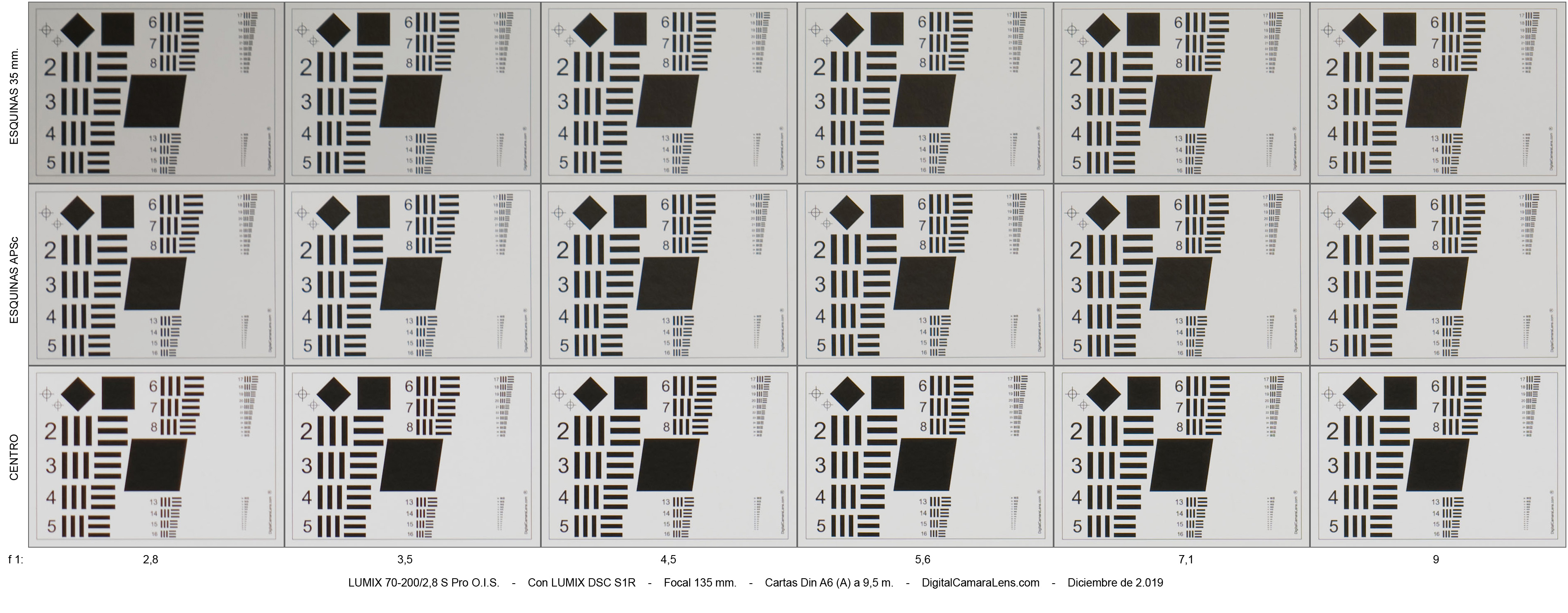

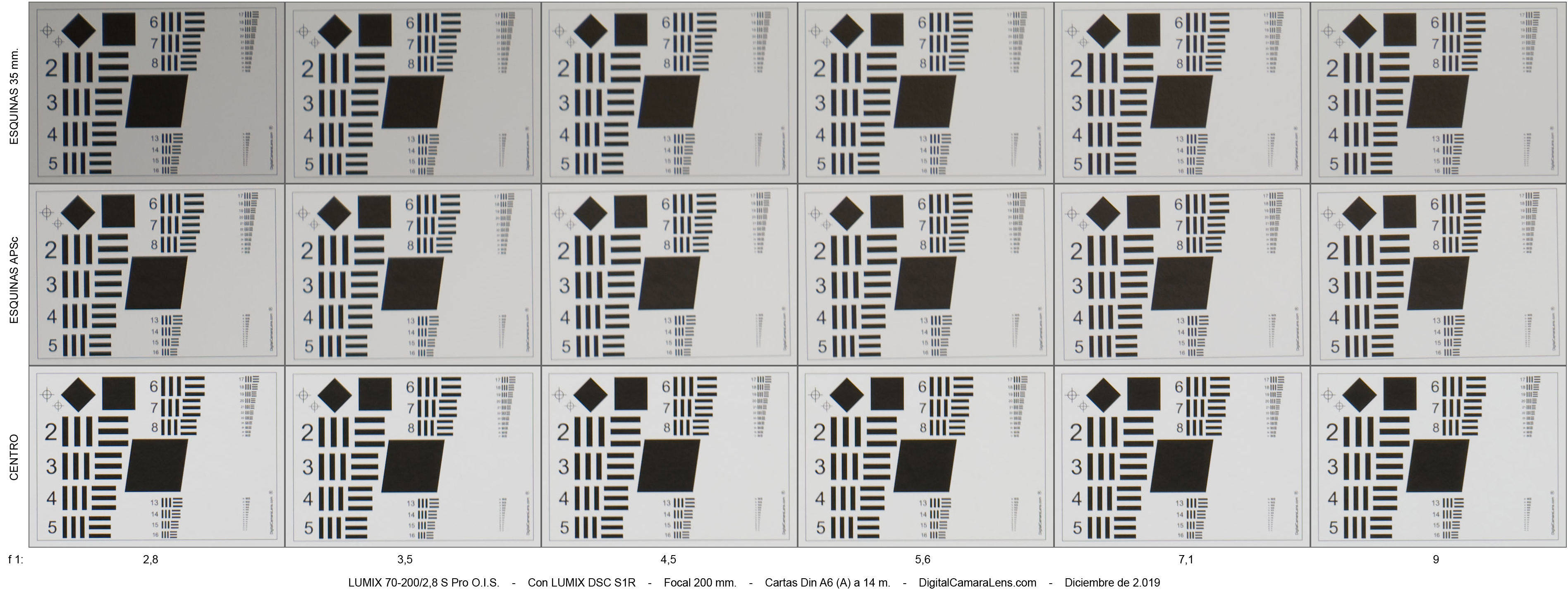

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





70 mm.

135 mm.

200 mm.



f 1:/

2,8 - 3,5 -4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 -4,5 - 5,6 - 7,1 - 9

2,8 - 3,5 -4,5 - 5,6 - 7,1 - 9

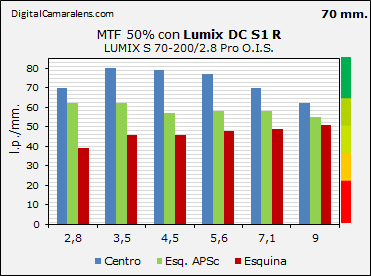

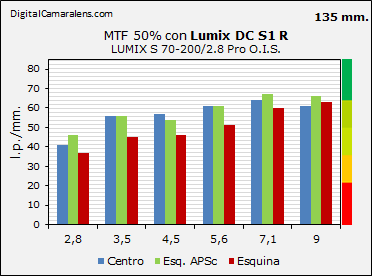

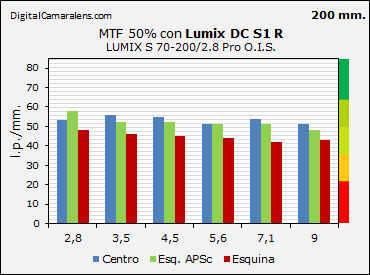

Resolución en estudio MTF50%  (Valor óptimo teórico 77 l.p./mm.)                              Detalles en Metodología ►

70 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 70 80 79 77 70 62
Esq. APSc 62 62 57 58 58 55
Esquina 39 46 46 48 49 51
135 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 41 56 57 61 64 61
Esq. APSc 46 56 54 61 67 66
Esquina 37 45 46 51 60 63

200 mm. 2,8 3,5 4,5 5,6 7,1 9
Centro 53 56 55 51 54 51
Esq. APSc 58 52 52 51 51 48
Esquina 48 46 45 44 42 43

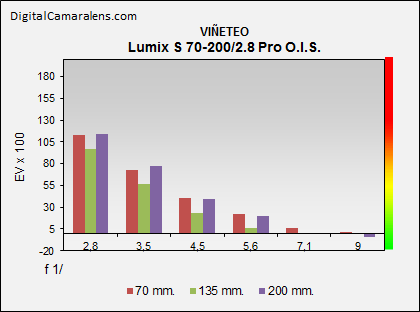

- Viñeteo                                                                                                                                Detalles en Metodología ►




Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
70 mm.

%

 113 73 40 23 6 2
135 mm. % 97 57 23 6 0 0
200 mm. % 114 78 39 20 0 -4

Tipo de viñeteo: Radial en 70 mm., semi-radial en 135 mm. y progresivo en 200 mm.
100% Sat. = 1 Ev
 * Parcialmente corregido en el .raw

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►



Focales

Dist.

 % Inversión
70 mm. 5 m. -0,26 -
135 mm. 10 m. 0 -
200 mm. 15 m. 0 -


* Corregido en el .raw


Probeta de 70 mm.

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►


Focales

f 1:/

 2,8 3,5 4,5 5,6 7,1 9
70 mm. % 0,08 0,06 0,08 0,06 0,08 0,04
Amplitud   r r r r r r
135 mm. % 0,10 0,06 0,06 0,06 0,04 0,04
Amplitud   r r r r r r
200 mm. % 0,06 0,04 0,04 0,04 0,04 0,06
Amplitud   r r r r r r

                                        Índices de referencia:
                                                     ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                        a: amplia |  m: media  |  r: reducida


- Enfoque y Estabilizador                                                                           Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
70 mm. 0,6 0,7
200 mm. 0,6 0,7
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: cero

El enfoque de este nuevo es sumamente rápido en todo el rango focal, sea con limitador de tramo o con el recorrido total. Además de estar dotado con un sistema de enfoque de motor lineal el recorrido del desplazamiento mecánico es corto, un aspecto que reduce tiempos de enfoque pero nos perjudica el horquillado en el enfoque manual.

El estabilizador se ha mostrado muy eficaz aunque, como todos los de este tipo, el consumo energético es elevado ya que a pesar de que lo desconectemos el bloqueo del osciloscopio sigue activo consumiendo energía. Se desconecta al entrar la máquina en reposo.
