LUMIX S
24-70/2.8 Pro
______________________________________________________________________________________________________________________ |
31 de Enero de 2.020
Partes de la Página
Definición en
Estudio
▼
Viñeteo
▼
Distorsión
▼
A. Cromáticas
▼
Enfoque
▼ |
 |
PARTES DE LA PRUEBA |
|
CONSTRUCCIÓN | |
ANÁLISIS |
|
EVALUACIÓN |
|
Con
Lumix DSC S1
R________________________________________________________________________________________________________________________ |
- Definición en
exterior.
Detalles en
Metodología
►
|
- Definición en
interior.
Detalles en
Metodología
► |
 |
|
f 1:2,8
- f 1:3,5
- f 1:5,6 |
|
Distancia: 2,5 m. a 70 mm.
Fotometría.-
Corrección necesaria procesado del .RAW [Firmware de
DSC S1 R 1.3 ]
Medición: Matricial. |
Procesado de .JPG: con A. DNG. C. 11.3 - PS CS6.
Todos los ajustes estándar excepto enfoque:
Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 46,7 Mpx. - Espacio en disco: +/- 15 MB
|
|
|
Comentarios.-
No es el uso habitual de estos zooms pero mirando su multifuncionalidad
hice estas fotos de bodegón donde se aprecia un
Bokeh nervioso en el tercio exterior.
|
|
-
Definición en
estudio. |
Para ver el mosaico de la focal deseada haz
clic en
sus aberturas. Detalles en
Metodología
►
|
|

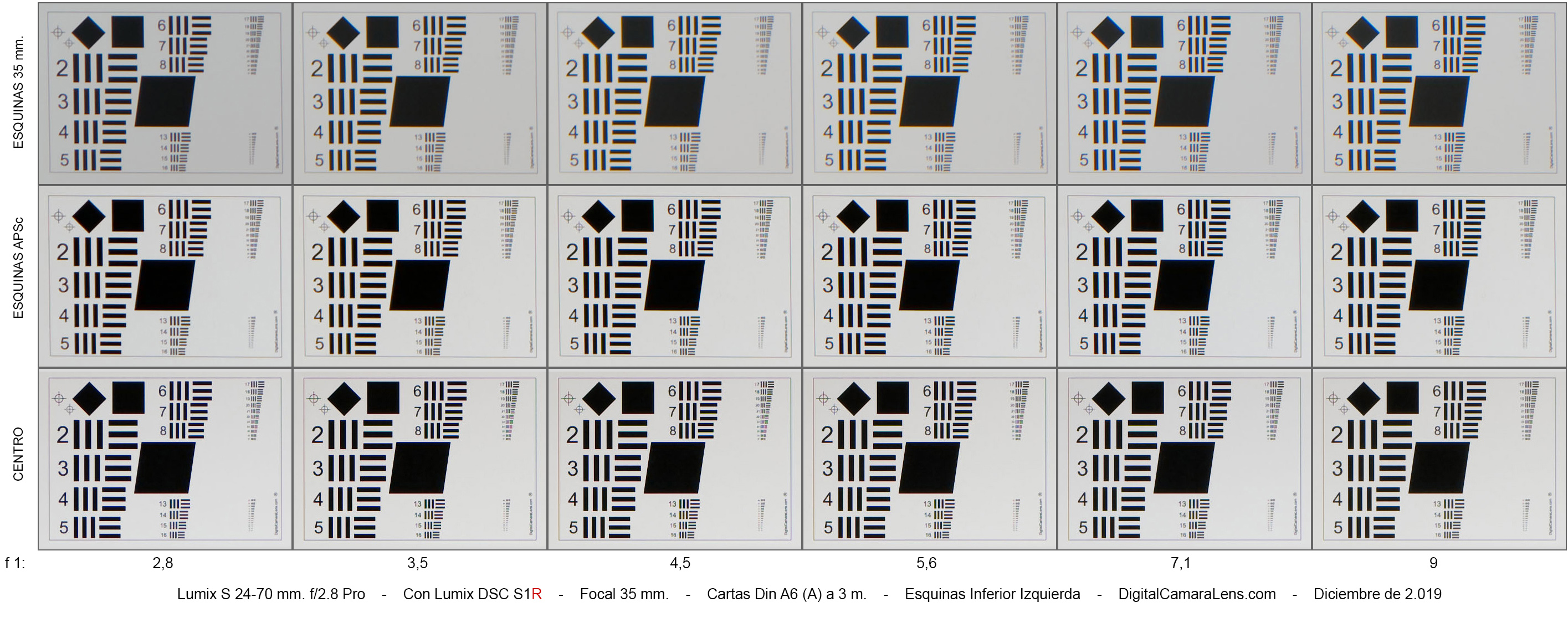

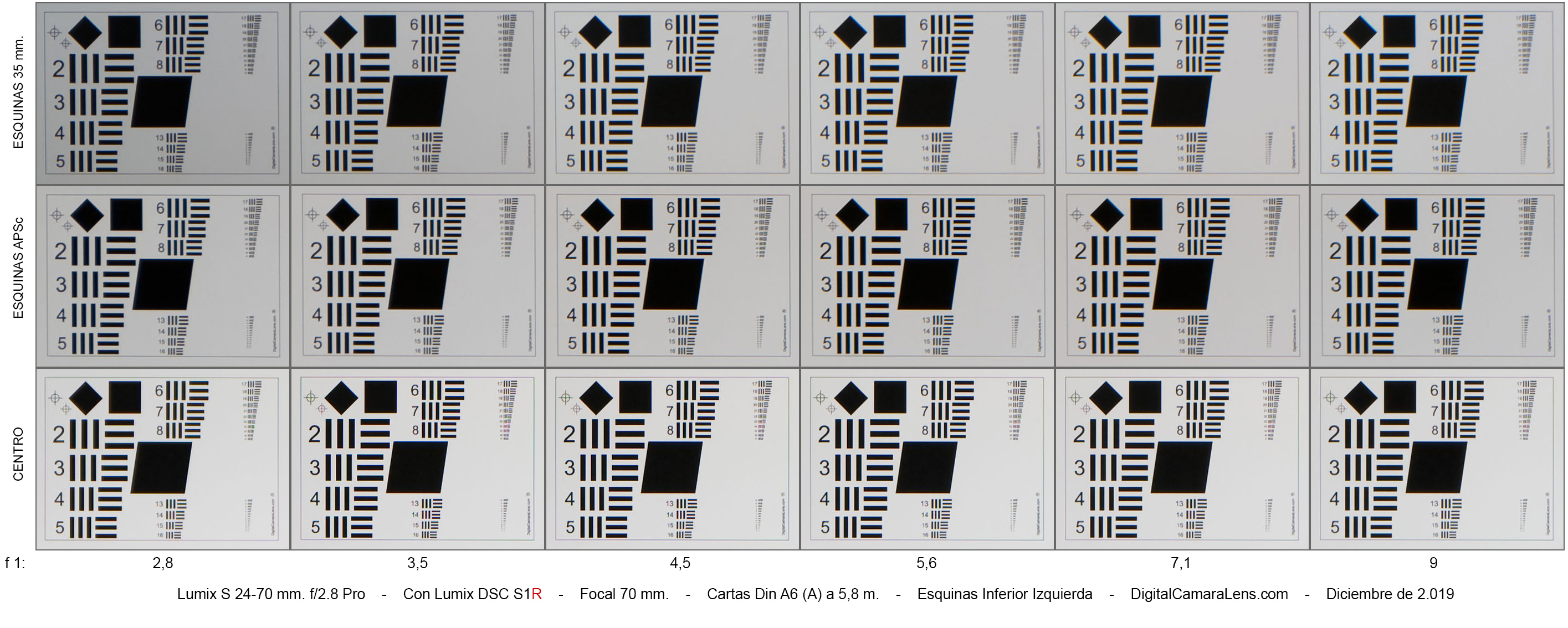

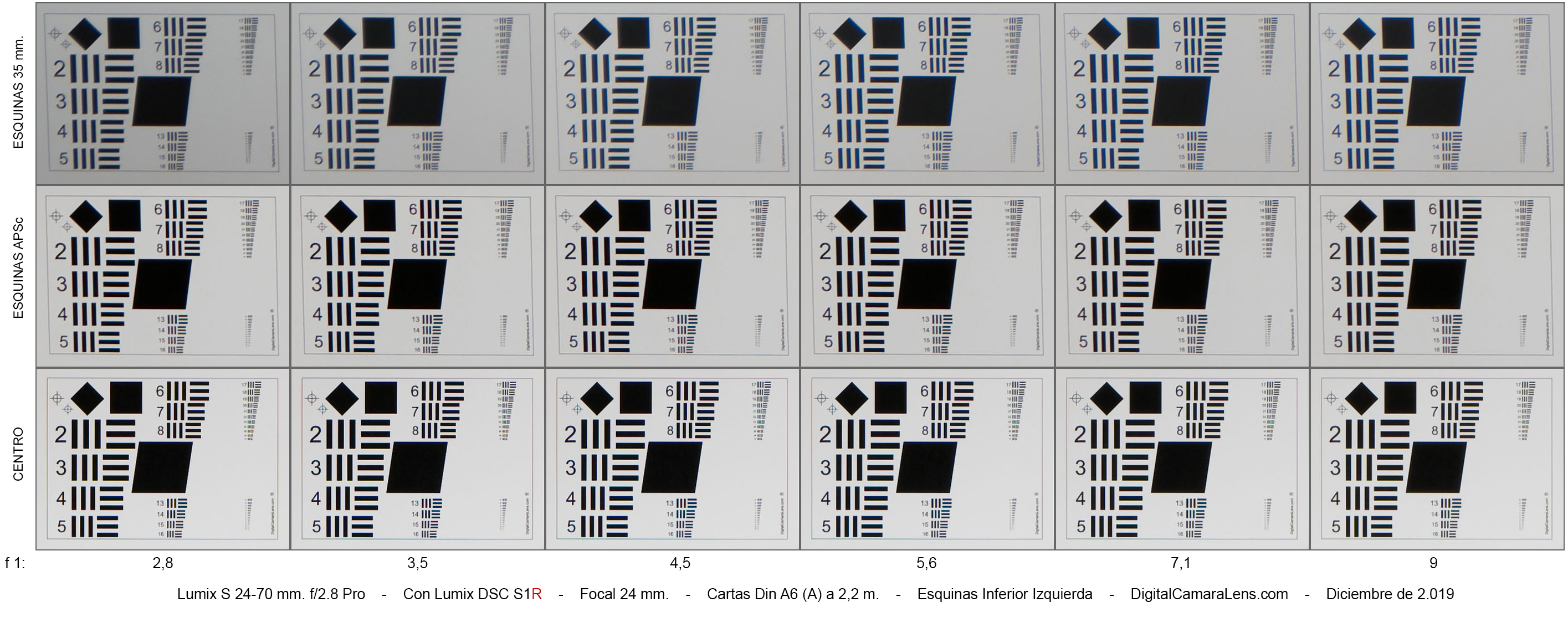

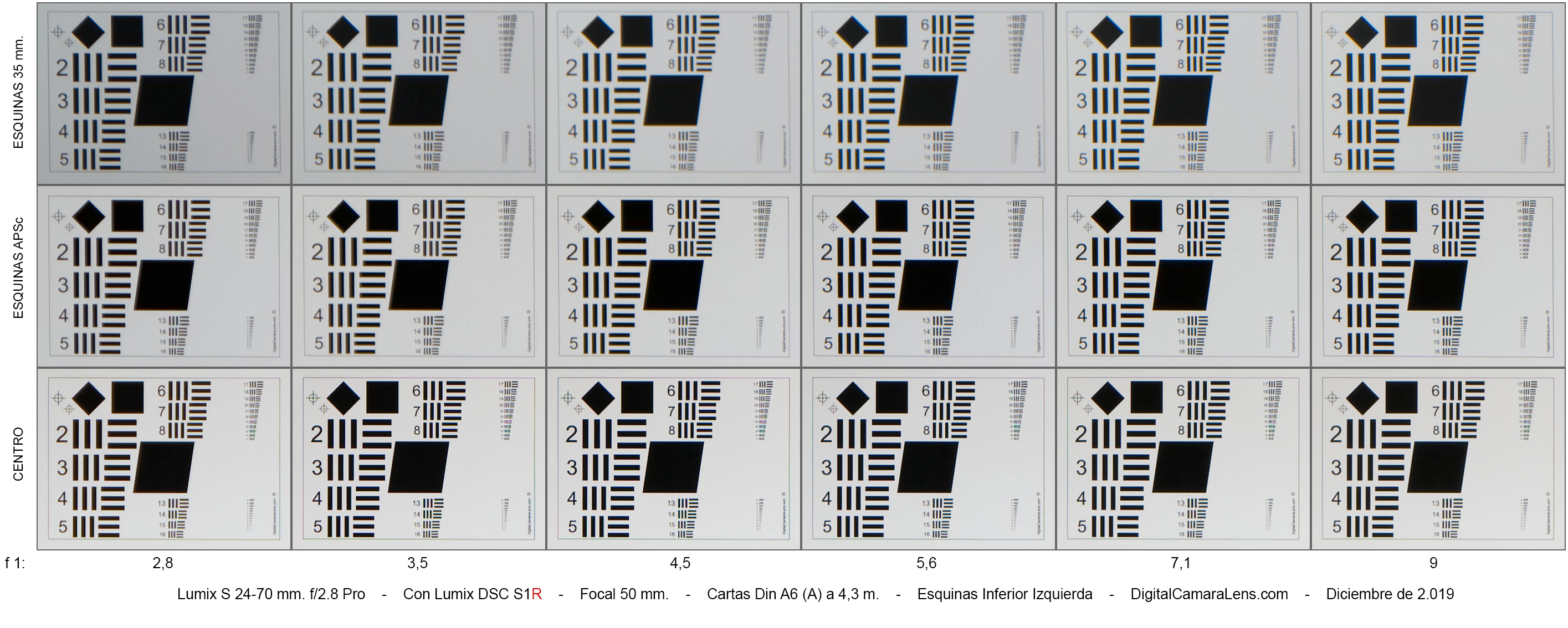

Mosaicos
de Cartas de Resolución |
|
Focales |
|
Aberturas |
|
|
|
|
|
|
|
Miniatura Genérica |
|
24 mm.
35 mm.
50 mm.
70 mm. |
|
f 1:/
2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9
2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9
2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9
2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 |
|
|
MTF50% (Valor
óptimo teórico 77 l.p./mm.)
Detalles en
Metodología ► |
 |
 |
|
|
|

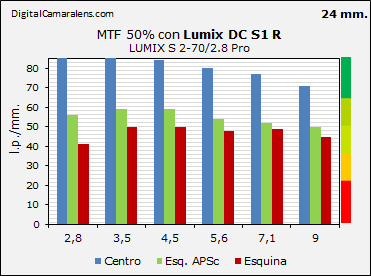

24 mm. |
2,8 |
3,5 |
4,5 |
5,6 |
7,1 |
9 |
|
Centro |
86 |
87 |
84 |
80 |
77 |
71 |
|
Esq. APSc |
56 |
59 |
59 |
54 |
52 |
50 |
|
Esquina |
41 |
50 |
50 |
48 |
49 |
45 |
|
|

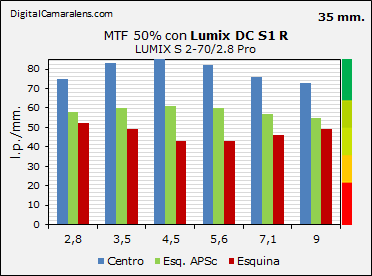

35 mm. |
2,8 |
3,5 |
4,5 |
5,6 |
7,1 |
9 |
|
Centro |
75 |
83 |
85 |
82 |
76 |
73 |
|
Esq. APSc |
58 |
60 |
61 |
60 |
57 |
55 |
|
Esquina |
52 |
49 |
43 |
43 |
46 |
49 |
|
|
|
 |
 |
|
|
|

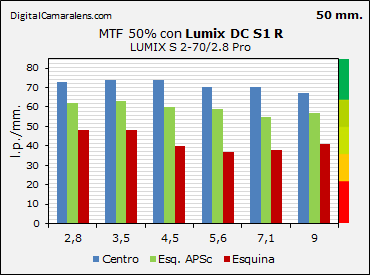

50 mm. |
2,8 |
3,5 |
4,5 |
5,6 |
7,1 |
9 |
|
Centro |
73 |
74 |
74 |
70 |
70 |
67 |
|
Esq. APSc |
62 |
63 |
60 |
59 |
55 |
57 |
|
Esquina |
48 |
48 |
40 |
37 |
38 |
41 |
|
|

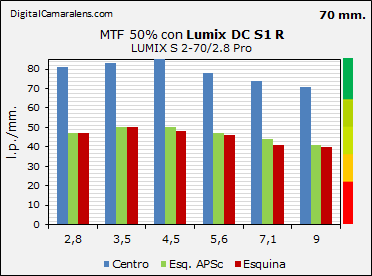

70 mm. |
2,8 |
3,5 |
4,5 |
5,6 |
7,1 |
9 |
|
Centro |
81 |
83 |
85 |
78 |
74 |
71 |
|
Esq. APSc |
47 |
50 |
50 |
47 |
44 |
41 |
|
Esquina |
47 |
50 |
48 |
46 |
41 |
40 |
|
* Clasificado
como zoom todo-terreno según el perfil y evolución de la
curvatura de plano de enfoque. |
|
|
|
Comentarios.-
Mirando los valores y gráficas podemos ver un comportamiento
centro-esquina y valores similar a otros zooms de estas características
y posicionamiento. Hilando fino en los mosaicos de cartas vemos que en:
- 24 mm. astigmatismo visible en todos los diafragmas.
- 35 mm. nivel de astigmatismo muy bajo, ACs muy poco visibles y bajo
contraste en las esquinas de 35 mm.
- 50 mm. esquinas de 35 mm. bajas en contraste.
- 70 mm. bajo contraste en esquinas APSc y 35 mm.
No se aprecia desplazamiento de foco.
Las esquinas pueden parecer bajas, y lo son respecto al
centro, pero son susceptibles de subirlas por procesado, se ven limpias.
La amplitud de las ACs es alta en los 24 mm. pero con un contraste bajo
y muy baja desde los 35 mm. hasta los 70. |
|

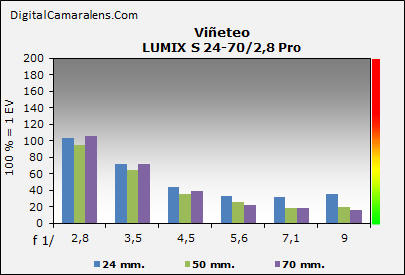

- Viñeteo
Detalles en
Metodología
►
|
Focales |
f 1:/ |
2,8 |
3,5 |
4,5 |
5,6 |
7,1 |
9 |
|
24 mm. |
% |
104 |
72 |
44 |
34 |
32 |
35 |
|
50 mm. |
% |
95 |
64 |
36 |
26 |
19 |
20 |
|
70 mm. |
.% |
105 |
72 |
39 |
22 |
18 |
17 |
|
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev
*
Parcialmente corregido en el .raw |
-
Distorsión geométrica.
Detalles en
Metodología
►
|
Focales |
Dist. |
% |
Inversión |
|
24 mm. |
2,5 m. |
-0,66 |
Muy ligera |
|
28 mm. |
3 m. |
0 |
- |
|
35 mm. |
3,5 m. |
0 |
Muy ligera |
|
50 mm. |
5 m. |
0 |
- |
|
*
Parcialmente corregido en el .raw
|
 |
|
Probeta de los 24 mm. |
|
Comentarios Distorsión Geométrica.-
Los valores obtenidos, evidentemente, son fruto de la corrección
automática de la máquina, sea en archivos .jpg como en .raw.
Puntualizar que este tipo de correcciones se realiza de forma
instantánea, es decir, el encuadre que vemos en el visor o pantalla lo
vemos corregido y será exactamente el mismo que nos quedará en la foto
por lo que no debemos preocuparnos de dejar aire lateral para
posteriores correcciones. Tendremos la foto corregida sin perder nada de
la resolución nativa, nada. Eso si en este tipo de corrección perderemos parte de la focal nativa
que, dependiendo de cada óptica en particular, puede llegar a los 1, 2 y hasta 3 mm.
de focal.
|
| -
Aberraciones Cromáticas
Laterales. Detalles en
Metodología
► |
|
Focales |
f 1:/ |
2,8 |
3,5 |
4,5 |
5,6 |
7,1 |
9 |
|
24 mm. |
% |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
|
Amplitud |
|
a |
a |
a |
a |
a |
a |
|
35 mm. |
% |
0,08 |
0,14 |
0,14 |
0,14 |
0,14 |
0,14 |
|
Amplitud |
|
r |
r |
r |
r |
r |
r |
|
50 mm. |
% |
0,16 |
0,16 |
0,16 |
0,16 |
0,16 |
0,16 |
|
Amplitud |
|
r |
r |
r |
r |
r |
r |
|
70 mm. |
% |
0,12 |
0,12 |
0,12 |
0,14 |
0,16 |
0,16 |
|
Amplitud |
|
r |
r |
r |
r |
r |
r |
Índices de referencia:
≥ 0,3% muy
deficiente. |
de 0,2 a 0,3% deficiente |
≤
0,2% correcto |
≤
0,1% excelente
a: amplia | m: media | r: reducida
*
No corregido en el .raw |
-
Enfoque
Detalles en
Metodología
►
|
Focales |
De d.m.e. a infinito |
De infinito a d.m.e. |
|
24 mm. |
0,6 s. |
0,6 s. |
|
70 mm. |
0,6 s. |
0,6 s. |
|
Valores
en segundos. |
Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: en 70 mm. hubieran sido necesarios -5
|
