LEICA DG VARIO-SUMMILUX 10-25/1.7 APSH
_______________________________________________________________________________________________________________________   5 de Octubre de 2.022

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Lumix DSC G80________________________________________________________________________________________________________________________


En esta prueba vamos a ver un zoom angular del sistema M 4/3 enmarcado dentro de la categoría "premium". Como podéis ver se trata de un zoom de abertura máquina constante de f 1:1,7 y rango focal equivalente de 20-50 mm., un rango muy polivalente para fotografía de arquitectura y paisaje.

Firmado por Leica el zoom tiene una construcción y acabados excelentes. Es muy voluminoso, dentro de lo habitual en este sistema, pero no excesivamente pesado.

El zoom está sellado contra el polvo y la humedad en 12 zonas y además la pupila de salida es fija por lo que el bombeo de aire al sensor es nulo.

Como podéis ver el barrilete es rectilíneo y no contiene ningún botón operativo, solo los tres anillos de: zoom, MF y diafragmado manual sin clicks y/o automático. En este punto se le hace un guiño a su uso en video.

Además de poseer una longitud muy apreciable el elemento telescópico del zoom es externo pero de doble recorrido inverso por lo que no aumenta de forma exagerada su longitud en los 25 mm. (fotos abajo). La mecánica del mismo es excelente, a éllo contribuye una elevada reducción de giro ya que necesita casi 90º para pasar de 10 a 25 mm. de focal.

Y antes de empezar con la prueba comentar que su P.V.P.R. en estas fechas es de 1.700 €.

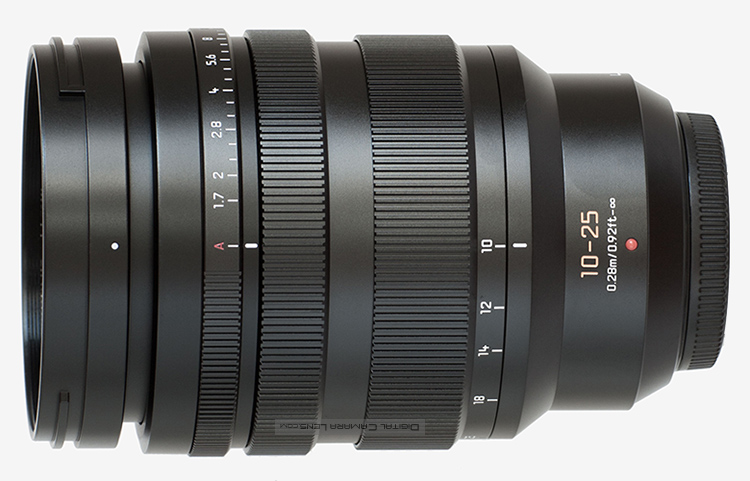

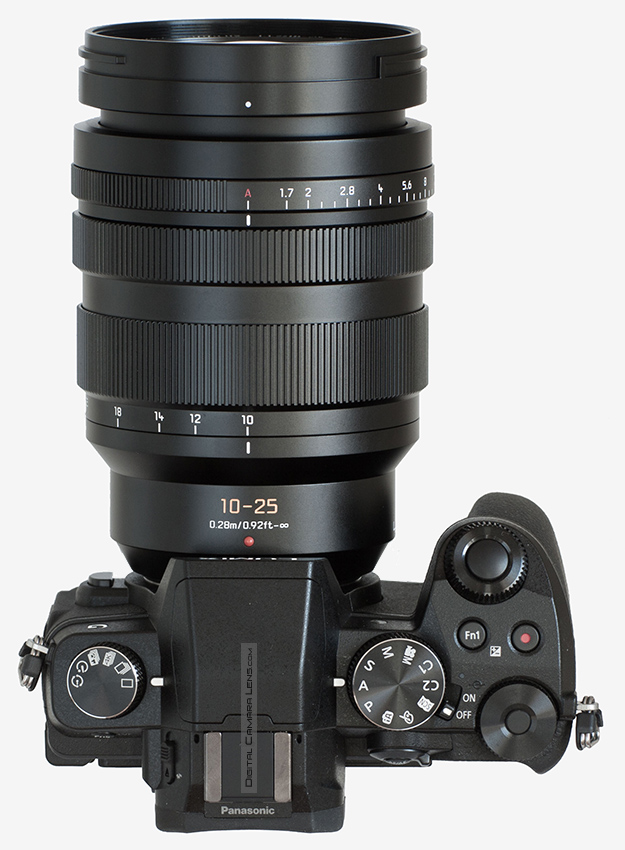

A continuación unas fotografías del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.



Zoom a 10 mm.


Zoom a 25 mm.


Características Constructivas y Acabados - Inspección Exterior


Lanzamiento:
Mayo de 2.019

Chasis: plástico-metal

Exterior: plástico termoestable.

Bayoneta: aluminio anodizado, acabado excelente.

Zoom: por giro de anillo con desplazamiento externo.
- º giro total: 90º
- dureza: correcta, sin atascos.


Elementos telescópicos: uno de doble extensión. Buenos ajustes.

Aislamiento externo: con junta de caucho tórica y pupila de salida fija.

Anillo Zoom: moleteado estriado sobre el mismo material plástico. Dureza y tacto correctos.

Anillo enfoque manual: de tipo eléctrico, la distancia aproximada se visualiza por máquina.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: de pétalos.

Ventana de distancia: No tiene. Los mts. orientativos se
se visualizan por máquina.

Estabilización: No.

Bloqueo de extensión: No, no hace falta.




CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen M 4/3
Peso  690 gr.
Dimensiones L = 128 mm.
Ø = 87,6 mm.
Tamaño del Filtro  77 mm.
Construcción   17 Elementos
  12 Grupos
Láminas en el diafragma  9 red.
Ángulo de visión Diagonal en 35 mm. 94º - 47º
Aberturas Max. = 1,7
Mín. = 16
Distancia Mínima de Enfoque 28 cm.
Magnificación Máxima 1:3,6
Accesorios  Parasol y bolsa blanda
Mont. Disp. : M 4/3

- Definición en exterior
.                                                                                                    Detalles en Metodología

f 1:4,5  -  f 1:6,3 f 1:4,5  -  f 1:6,3

f 1:4,5  -  f 1:6,3


Distancia: 25 m.

Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de DSC G80 1.5]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 15,8 Mpx. - Espacio en disco: +/- 4 MB


- Definición en estudio.
                                                                                                    Detalles en Metodología

[Firmware de  Lumix DSC G80 1.5]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

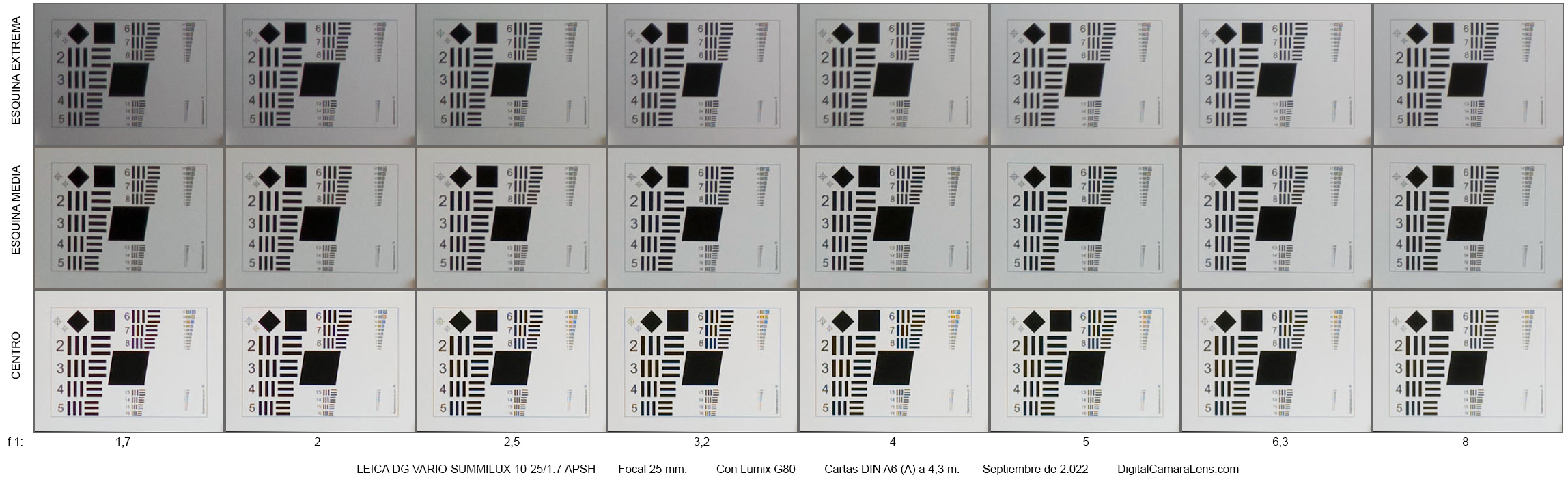

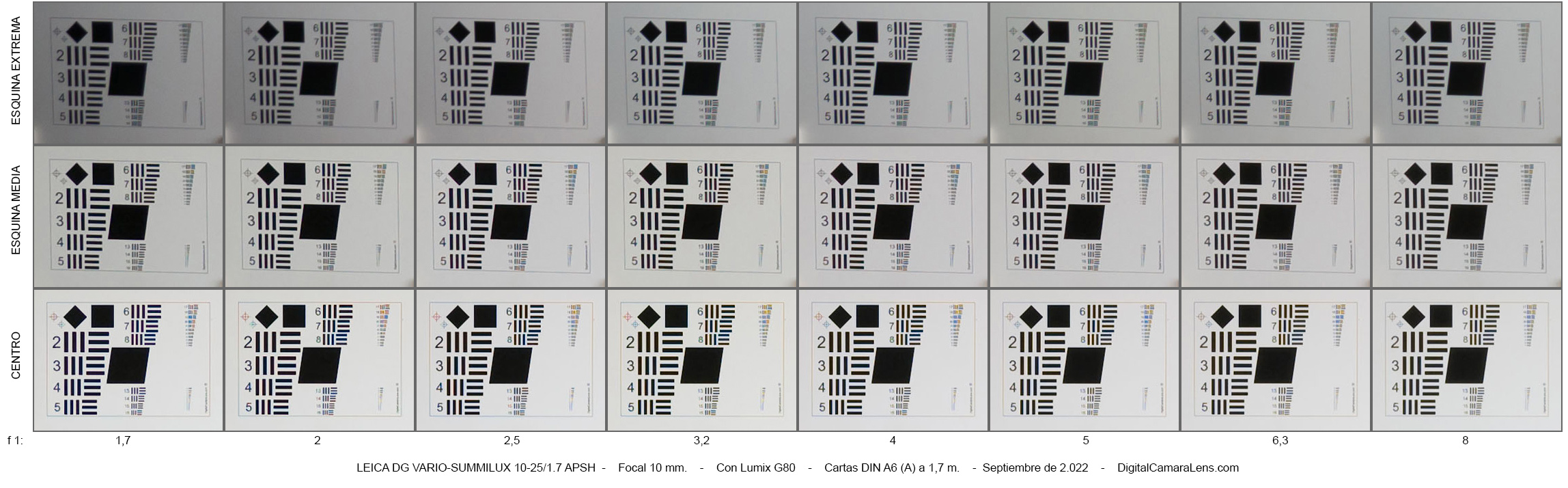

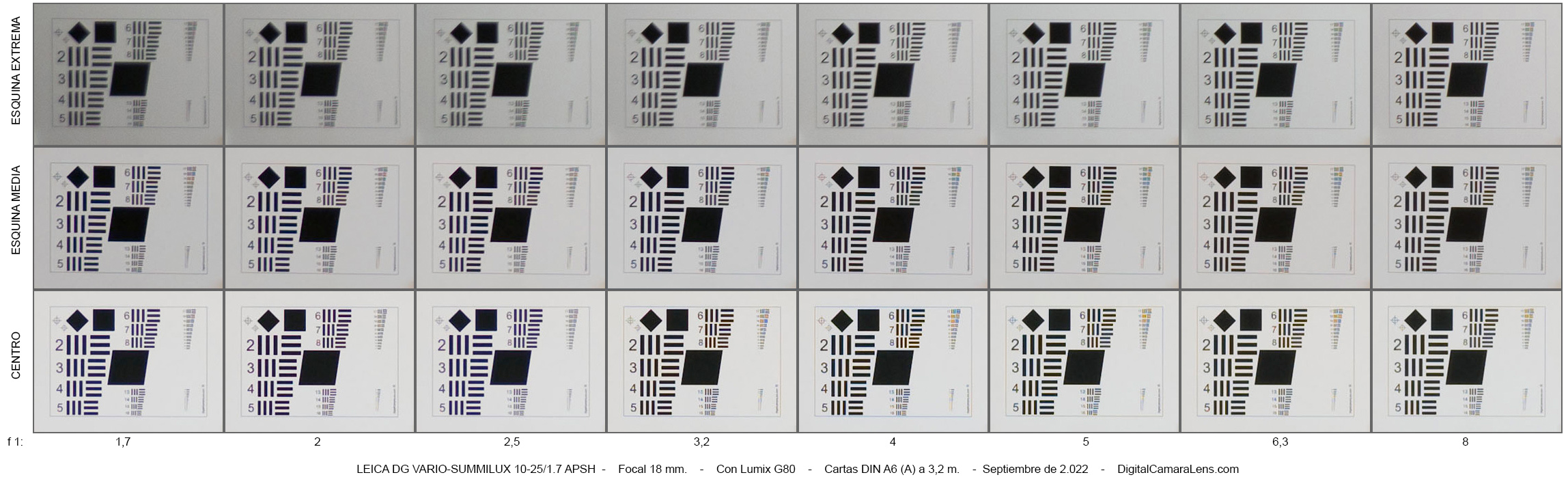

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica



10 mm.

18 mm.

25 mm.



f 1:/
1,7 - 2 - 2,5 - 3,2 - 4 - 5 - 6,3 - 8

1,7 - 2 - 2,5 - 3,2 - 4 - 5 - 6,3 - 8

1,7 - 2 - 2,5 - 3,2 - 4 - 5 - 6,3 - 8

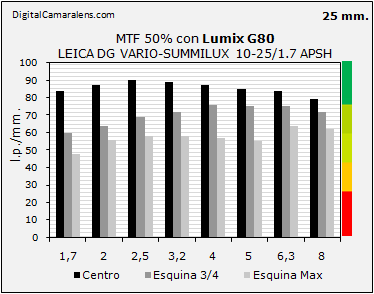

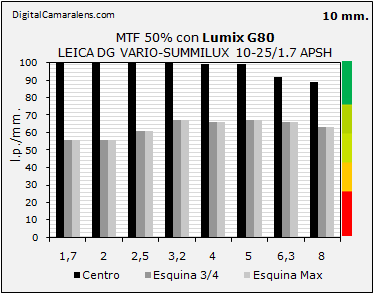

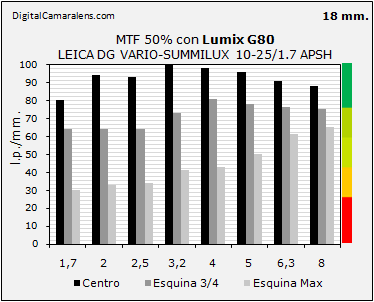

Resolución en estudio MTF50%
(Valor óptimo teórico 88 l.p./mm.)                             Detalles en Metodología



Diafragmas

f 1:

1,7 2 2,5 3,2 4 5 6,3 8
Centro



104 106 103 101 99 99 92 89
Esquina 3/4   74 77 81 82 81 77 76 72
Esquina Max   56 56 61 67 66 67 66 63

Diafragmas

f 1:

1,7 2 2,5 3,2 4 5 6,3 8
Centro



80 94 93 102 98 96 91 88
Esquina 3/4   64 64 64 73 81 78 76 75
Esquina Max   30 33 34 41 43 50 61 65


Diafragmas

f 1:

1,7 2 2,5 3,2 4 5 6,3 8
Centro



84 87 90 89 87 85 84 79
Esquina 3/4   60 64 69 72 76 75 75 72
Esquina Max   48 56 58 58 57 55 64 62


Comentarios.-
Revisando las cartas de estudio se puede ver con claridad que en el centro y esquinas 3/4 queda reserva resolutiva para cámaras de mayor resolución. La rotura del anti-solapamiento (aliasing) nos lo confirma sobradamente. También se ve que en las esquinas extremas subirá un poco a partir de f 1:3,2 pero no de forma apreciable.

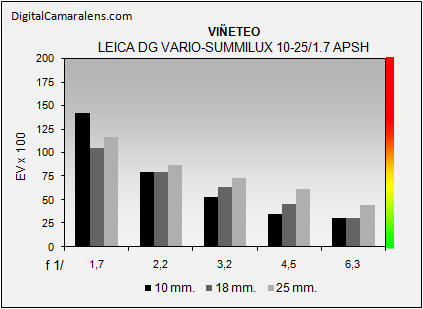

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

1,7 2,2 3,2 4,5 6,3
10 mm.

%

142 80 54 35 31
18 mm. % 106 80 64 46 31
25 mm. % 117 87 73 62 45
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev
* Valores corregidos parcialmente en el .raw.


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
10 mm. 2 m. -0,32 -
14 mm. 2 m. +0,18 -
18 mm. 2 m. +0,20 -
25 mm. 2,5 m. +0,32 -

*
Valores corregidos parcialmente en el .raw.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

1,7 2 2,5 3,2 4 5 6,3 8

Valores 10 mm.

%

0 0 0 0 0 0 0 0

Amplitud

  m m m m m m m m
Valores 18 mm. % 0,09 0,06 0 0 0 0 0 0
Amplitud   m m m m m m m m
Valores 25 mm. % 0,03 0,06 0,06 0,03 0 0 0 0
Amplitud   r r r r r r r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
10 mm. 0,6 s. 0,6 s.
25 mm. 0,8 s. 0,8 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: cero

El zoom enfoca totalmente en silencio y, como los tiempos que emplea en el enfoque son cosa de dos, probado en la máquina que se ha usado lo podemos de considerar como discreto.


- Enfoque lateral.
Mediante esta prueba vamos a ver la ganancia de nitidez que tendremos a la hora de hacer un retrato y enfocar el motivo a máxima abertura en un lateral de aprox. 3/4 del encuadre. Dada la abertura máxima constante del zoom y ante el eventual uso en retrato, a 50 mm. equiv., he considerado interesante hacer esta prueba complementaria.

MTF50% en l.p./mm. a 25 mm. y f 1:1,7


Enfoque al

Zona Centro Lateral/ 3/4
Centro 87 68
Lateral 3/4 83 71

Enfocado al centro tenemos unos valores de 87 l.p./mm. en esa zona y enfocando a la carta lateral solo baja 4 l.p./mm. pero la nitidez que ganamos en el motivo lateral solo es de 3 l.p./mm.
Como podemos ver vamos a tener poca ganancia de nitidez seleccionando el foco en la zona lateral del mismo plano. El motivo es la poca curvatura de plano focal y la alta p.d.c. de este formato.


- Aire lateral en cambios de longitud de enfoque.
Esta prueba va destinada a los posibles interesados en la grabación de video. Es una prueba que se implementará en próximos análisis de ópticas donde su uso prioritario sea la filmación de video.

La prueba es muy simple y consiste en ver el posible cambio de focal cuando desplazamos hacia delante o atrás el punto de enfoque. Para que en la filmación no se produzca ningún cambio de encuadre los motivos no deberían de cambiar de tamaño y evidentemente el encuadre tampoco.

Para que este cambio de focal sea más visible lo he hecho con dos cartas MTF donde el primer foco se hace a 6 m. y después manualmente se adelanta a 1,5 m. Lógicamente el motivo desenfocado varia levemente en tamaño pero al cambiar unas décimas la distancia focal hace que se sume y el tamaño nos aumenta más de lo necesario, al tiempo que lógicamente la distancia focal se alarga unas décimas de milímetros.

Para ver el cambio de forma dinámica si pasas el puntero por encima de las cartas enfocadas a 6 mm. se intercambiarán por las del foco a 1,5 m.


A 15 mm. y f 1:1,7
Carta centro a 6 m. Carta esquina a 6 m.
Carta centro a 1,5 m. Carta esquina a 1,5 m.


Se puede ver claramente cómo la carta de la esquina aumen5ta levemente de tamaño y se desplaza más hacia fuera del encuadre.


- Resistencia al sol frontal (Flare)
En este apartado tenemos incidencias. Ver Galería.


- Evaluación.
La evaluación global que se puede hacer de este zoom para su uso en fotografía es de notable alto. El zoom cumple de forma holgada respecto a lo esperado en el apartado de construcción y acabados. En cuanto a su rendimiento óptico encontramos mejorable el nivel de ACs laterales en las focales más angulares y medias así como la resistencia a focos luminosos directos. El resto puede considerarse de excelente ya que las correcciones de los presets del .raw son muy bajas en varios apartados.

A favor :
- Rendimiento óptico global notable alto.
- Construcción, acabados, portabilidad y uso excelentes.

Mejorable:
- Revestimiento frontal. Reflejos (flare) mejorables.
- Variación de distancia focal durante el enfoque (video).


Galería: 19 muestras



PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  8,5 (50%)
Aberraciones Cromáticas Laterales * 6,5 (12.5%)
Viñeteo * 7 (12.5%)
Distorsión Geométrica / 9,5 (12.5%)
Color 9 (12.5%)
Media Óptica 8,25 (60%)
Versatilidad 8 (13%)
Construcción 8 (13%)
Relación Valor/Coste 5 (13%)

Nota Media

7,53

* Corregido parcial (/) o totalmente en el .RAW
