OLYMPUS 12/2 ED
_______________________________________________________________________________________________________________________   6 de Febrero de 2.021

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Lumix DSC G80_________________________________________________________________________________________________________________________


En esta prueba vamos a ver la propuesta de Olympus, de la serie M. ZUIKO, en óptica fija y focal angular que nos traslada la focal angular por excelencia, los 24 mm..

Como la mayoría de ópticas fijas de abertura no muy extrema su tamaño y pesos son reducidos. El objetivo se fabrica en color negro y plateado, este último con ligero tono dorado. Los materiales combinan partes metálicas con otras de plástico dando en conjunto una imagen de alta calidad. A nivel ergonómico es excelente, no se olvidan detalles, aunque como otros productos del fabricante, si queremos el parasol dedicado tendremos que "pasar por caja" otra vez.

Recordar que los valores de estudio y las muestras las vamos a ver -supuestamente- sin correcciones dado que lo veremos en una cámara de su formato pero ajena al propio sistema.

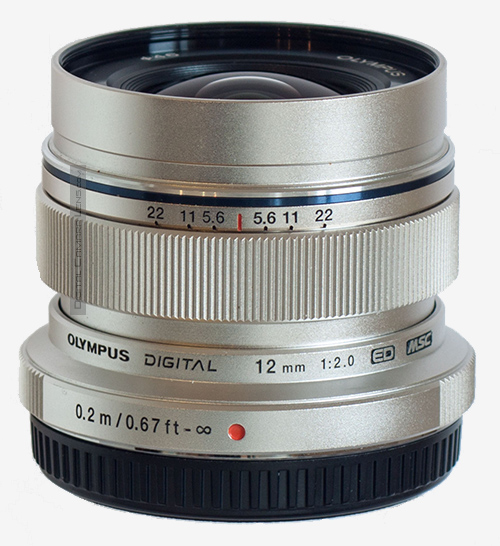

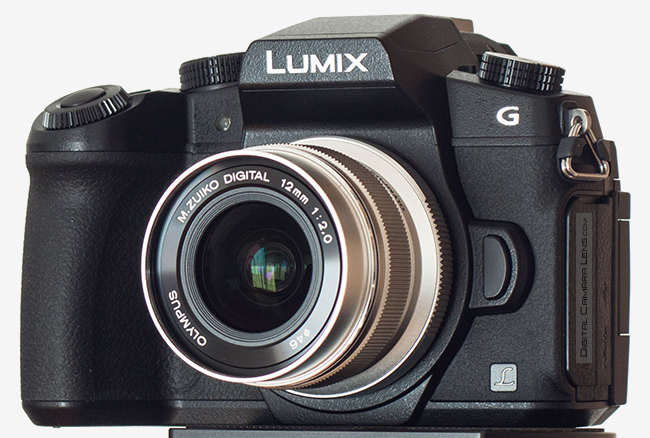

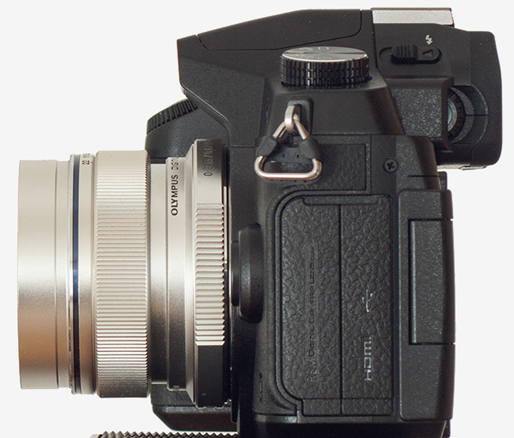

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.




Características Constructivas y Acabados - Inspección Exterior


Chasis:
metal-plástico

Exterior: metal-plástico termoestable.

Bayoneta: aluminio anodizado, acabado excelente.

Elementos telescópicos: ninguno

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: para pasar a enfoque manual hay dos sistemas: por la máquina y por el objetivo. Seleccionando el modo MF por el objetivo hay que deslizar previamente el anillo hacia la máquina, entonces aparecerá la escalda de metros. En este modo el accionamiento es mecánico, actuando por la helicoidal. Los ajustes laterales y longitudinales son correctos y la amplitud de giro es de 90º. Si se selecciona por máquina actúa en modo eléctrico y el giro se amplia a +/- 180º

Tipo de e
nfoque: interno por grupo trasero, el elemento frontal no rota.

Parasol: rectangular en opción.

Ventana de distancia: No tiene,
la distancia aproximada se visualiza por máquina y en el barrilete, una vez que hemos pasado a modo MF deslizando previamente el anillo hacia la máquina. De esta forma también podemos orientarnos por la escala de hiperfocal.

Estabilización: No.




CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen M 4/3
Peso  130 gr.
Dimensiones L = 43 mm.
Ø = 56 mm.
Tamaño del Filtro  46 mm.
Construcción   11 Elementos
  8 Grupos
Láminas en el diafragma  7 r
Ángulo de visión Horizontal en 35 mm. 84º
Aberturas Max. = 2
Mín. = 22
Distancia Mínima de Enfoque    20 cm.
Magnificación Máxima 1:6
Accesorios  -
Mont. Disp. : M 4/3

- Definición en exterior
.                                                                                                    Detalles en Metodología

f 1:4  -  f 1:5,6  -  f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de DSC G80 1.1]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 16 Mpx. - Espacio en disco: +/- 5 MB


- Definición en estudio.
                                                                                                    Detalles en Metodología

[Firmware de  Lumix DSC G80 - 1.05]
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

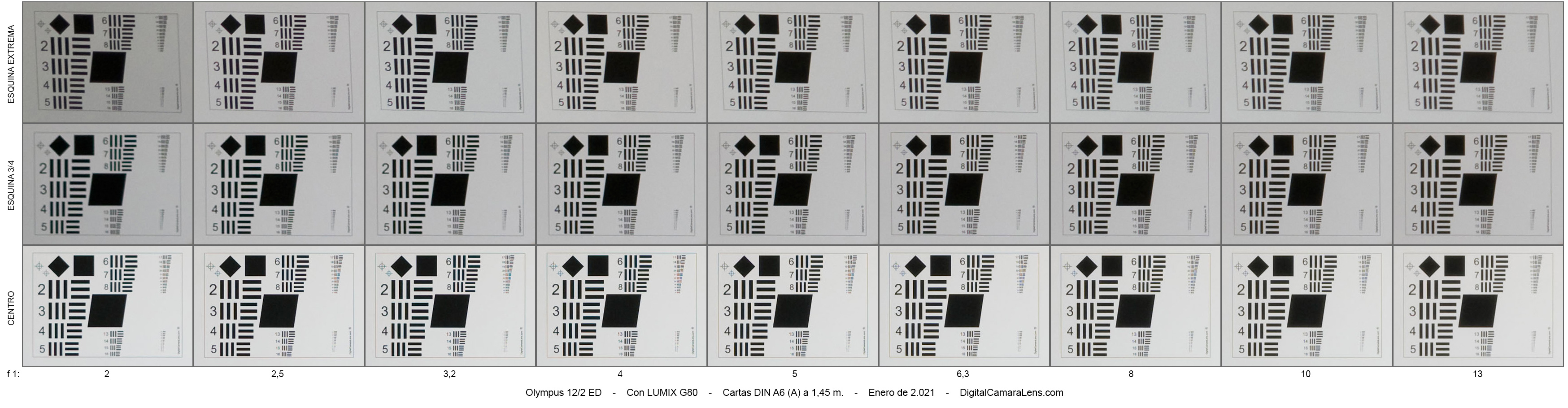

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica






12 mm.





f 1:/
2 - 2,5 - 3,2 - 4 - 5 - 6,3 - 8 - 10 - 13

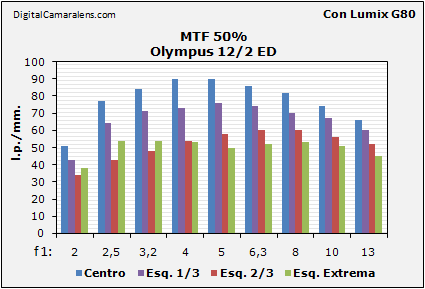

Resolución en estudio MTF50%
(Valor óptimo teórico 88 l.p./mm.)                              Detalles en Metodología

  Valores en l.p./mm.
f 1: 2 2,5 3,2 4 5 6,3 8 10 13
Centro 51 77 84 90 90 86 82 74 66
Esq. 1/3 43 64 71 73 76 74 70 67 60
Esq. 2/3 34 43 48 54 58 60 60 56 52
Esq. Extrema 38 54 54 53 50 52 53 51 45


Comentarios.-
- Nivel de contraste bajo desde plena abertura con ACs longitudinales de nivel medio y laterales muy contenidas. La progresión general por diafragmado es un poco lenta observándose la curvatura de plano de enfoque (valores esquinas extremas) un poco elevada hasta los f 1:4.
- Nivel de contraste medio-bajo.
- Astigmatismo moderado.
- Viñeteo muy bajo en todos los diafragmas. Sospecho  una corrección por software en el .raw.

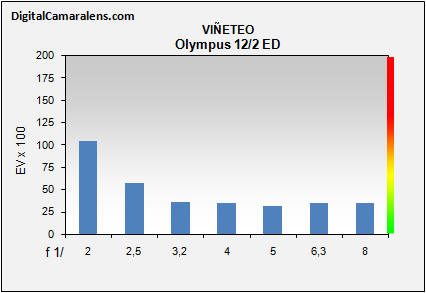

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2 2,5 3,2 4 5 6,3 8
Valores

%

105 57 36 35 32 35 35
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
12 mm. 2,5 m. -0,97 -
Comentarios Distorsión Geométrica.-
Un poco elevada pero completamente lineal.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2 2,5 3,2 4 5 6,3 8

Valores

%

0 0 0 0 0 0 0

Amplitud

  r r r r r r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


- Coma.
Este apartado no es habitual, lo trato en ópticas angulares y de abertura máxima apreciable ya que muchos usuarios querrán usarlo en fotografía nocturna. Las fotos son de campo y la estrella que se muestra está colocada en la esquina, cerca del ángulo, en este caso derecho.

El rendimiento no es sobresaliente pero lo considero razonable teniendo en cuenta la focal. La progresión por diafragmado no mejora de forma apreciable el resultado.


f 1:2,8 f 1:4

- Enfoque y Fotometría.

Detalles en Metodología

Focal

De d.m.e. a infinito

De infinito a d.m.e.
 12 mm. 1 s. 1 s.
Valores en segundos.

Consistencia: correcto
Precisión: ligero front-focus
Micro-ajustes necesarios: no hubieran sido necesarios.

El tiempo invertido en conseguir enfoque es largo debido a la gestión de este modelo de máquina.


- Evaluación.
La evaluación que puedo hacer de este objetivo es de un notable justo. Justo por el rendimiento de la zona central desde plena abertura debido a ligeras ACs longitudinales. Esta particularidad más un nivel de contraste medio-bajo propician que su "arranque" no sea lo espectacular que podría haber sido. En contrapartida las esquinas extremas y medias se aprecian muy limpias de ACs laterales, los valores MTF50% no son elevados por el nivel de contraste, un apartado que siempre podremos modular.

A favor :
- Rendimiento óptico global notable.
- Construcción, acabados y agrado de uso excelentes.

Mejorable:
- ACs longitudinales.
- Comportamiento con sol frontal (flare). Ver Galería.


Opina tu también

Galería: 14 muestras.


PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  7,5 (50%)
Aberraciones Cromáticas Laterales 9 (12.5%)
Viñeteo 7,5 (12.5%)
Distorsión Geométrica 6,5 (12.5%)
Color 8 (12.5%)
Media Óptica 7,63 (60%)
Versatilidad 7 (13%)
Construcción 8,5 (13%)
Relación Valor/Coste 5 (13%)

Nota Media

7,24
