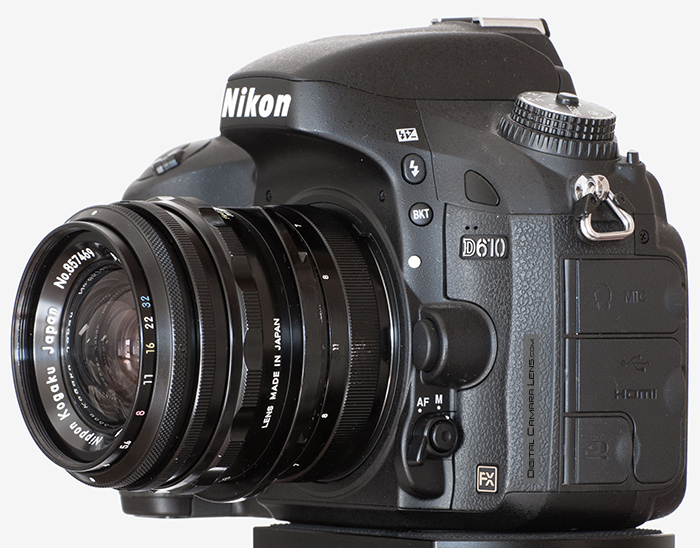

En esta prueba vamos a ver el segundo objetivo con control de perspectiva (PC) fabricado por Nippon Kogaku. El primero fue un 35 mm. f 1:3,5 que fue renovado por el que nos ocupa. La primera versión que veremos en esta prueba tuvo una vida comercial de 7 años. En Oct. de 1.975 se lanzó una segunda versión y en Noviembre de 1.980 la tercera y última. A simple vista es fácil distinguirla de las sucesivas ya que esta tiene los anillos de enfoque y diafragmado metálicos con unos resaltes bien marcados y la corona de desplazamiento está sin lacado negro y es más pequeña.

Como todos los de este tipo el enfoque y diafragmado es manual, este último de tipo preset. Este tipo de diafragmado, al no llevar clicks, puede ser muy útil si se emplea en grabación de video. Para los que no estén familiarizados con este mecanismo en las fotos de la zona inferior se comenta su funcionamiento y otros detalles operativos.

El enfoque tiene una amplitud de arqueo estrecha y a día de hoy esta unidad lo conserva con buen tacto y sin holguras de contra-giro.

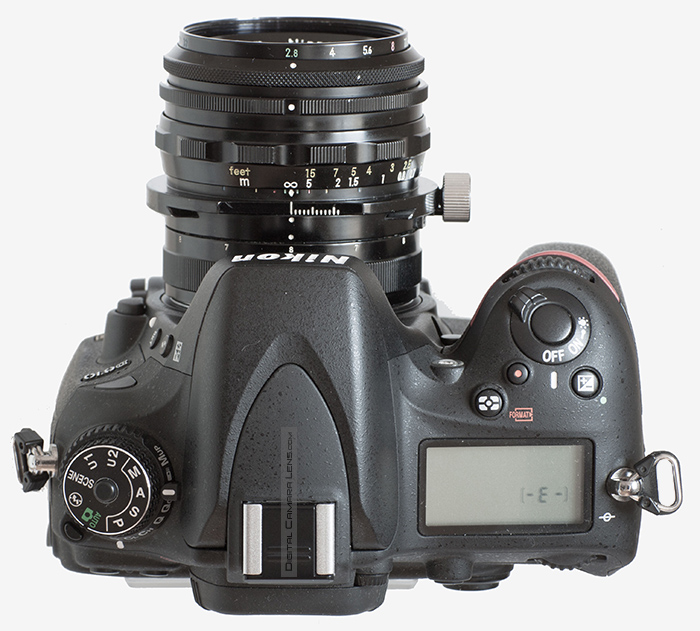

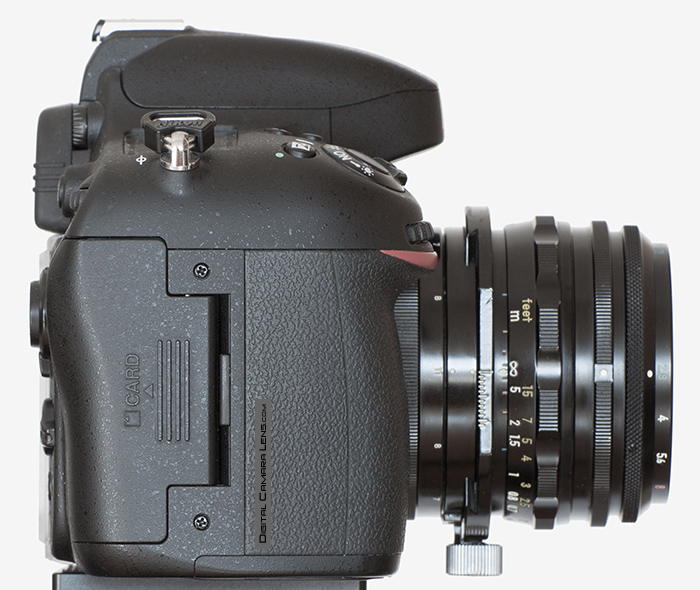

Como podemos ver en la foto en la base del barrilete tiene una zona estriada muy eficaz para su introducción y extracción, detalles que se han perdido con el paso de los años. Bien, ahora vamos a meternos en "la máquina del tiempo" y retroceder 54 años y comprobaremos que en muchos aspectos hemos avanzado poco, y más en esta tipología de ópticas.

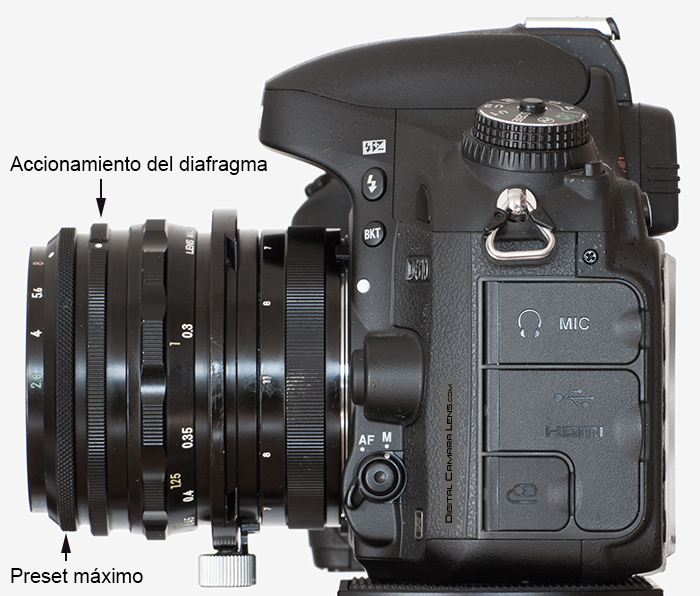

El diafragmado tipo preset funciona de la siguiente manera:
- el anillo de "Accionamiento del diafragma" lo abre y lo cierra de forma libre y sin cliks desde su abertura máxima hasta el diafragma seleccionado por el anillo de "Preset máximo". De esta forma nos aseguramos de disparar al f deseado y poderlo abrir al máximo para la operación de enfocar con el máximo de luz y mínima p.d.c.
- el anillo de "Preset máximo" tiene seguro de giro por lo que para poder cambiar el f hay que presionarlo previamente hacia el cuerpo de la máquina, girarlo y después se suelta y queda bloqueado.
En la foto superior podemos ver los dos ajustados a f 1:8

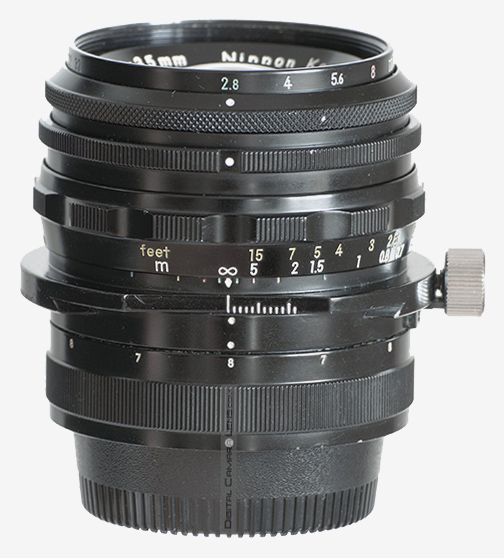

El anillo de enfoque tiene unas molduras estriadas pronunciadas, es muy eficaz y es imposible confundirse si tenemos el ojo metido en el visor.

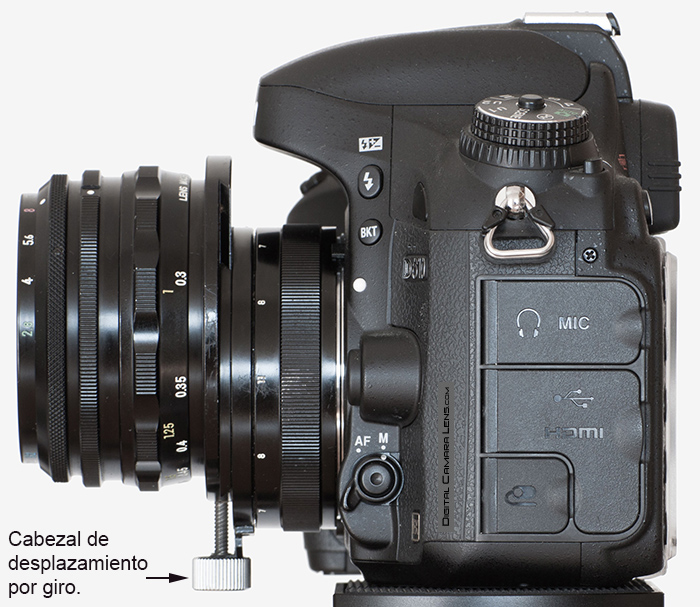

En la foto anterior está desplazado 11 mm. hacia arriba con diafragma fijado a f 1:8. El desplazamiento se realiza por giro del cabezal. La unidad probada tiene un uso medio y aguanta bien la posición sin desplazarse hacia abajo. Un problema crónico de este diseño que ya vimos en el PC 28/3.5.


Como veréis en la prueba este 35 mm. es interesante hasta prescindiendo de su capacidad PC.

Anunciado - Inicio comercialización: Febrero de 1.968

Chasis: metal

Exterior: metal.

Bayoneta: aluminio anodizado, acabado notable.

Desplazamiento: solo en un sentido y dirección.

Diafragma: 9 láminas semi-redondeadas y pavonadas semi-mate

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: directo sobre helicoidal. Ajustes laterales y longitudinales correctos.

Tipo de enfoque: externo por grupo delantero, el elemento frontal no rota.

Parasol: -

Ventana de distancia: No tiene. Los mts. orientativos se encuentran serigrafiados en al anillo de enfoque.

Unidad probada: uso medio, nº 857469

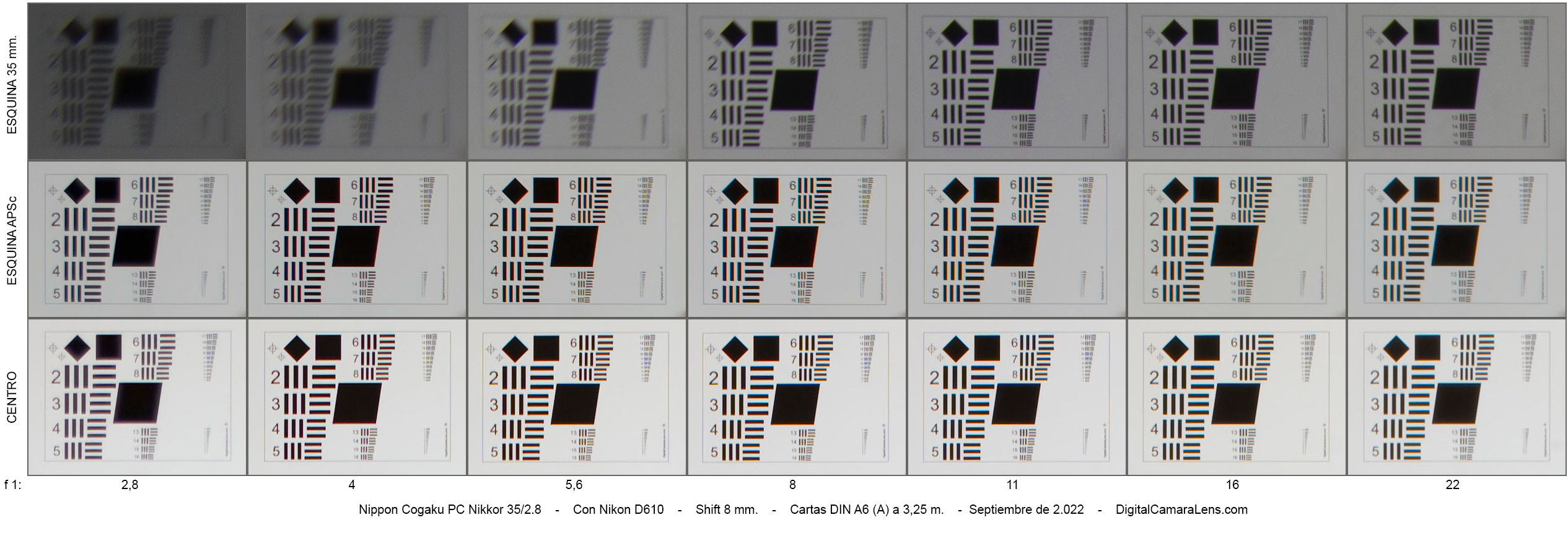

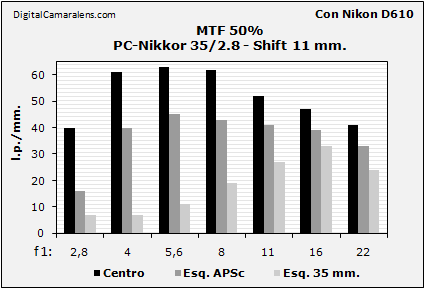

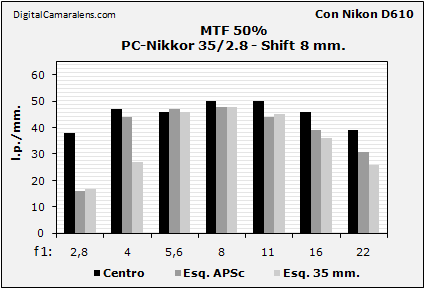

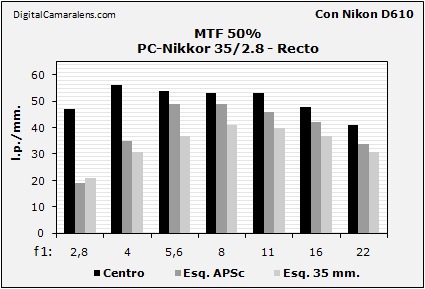

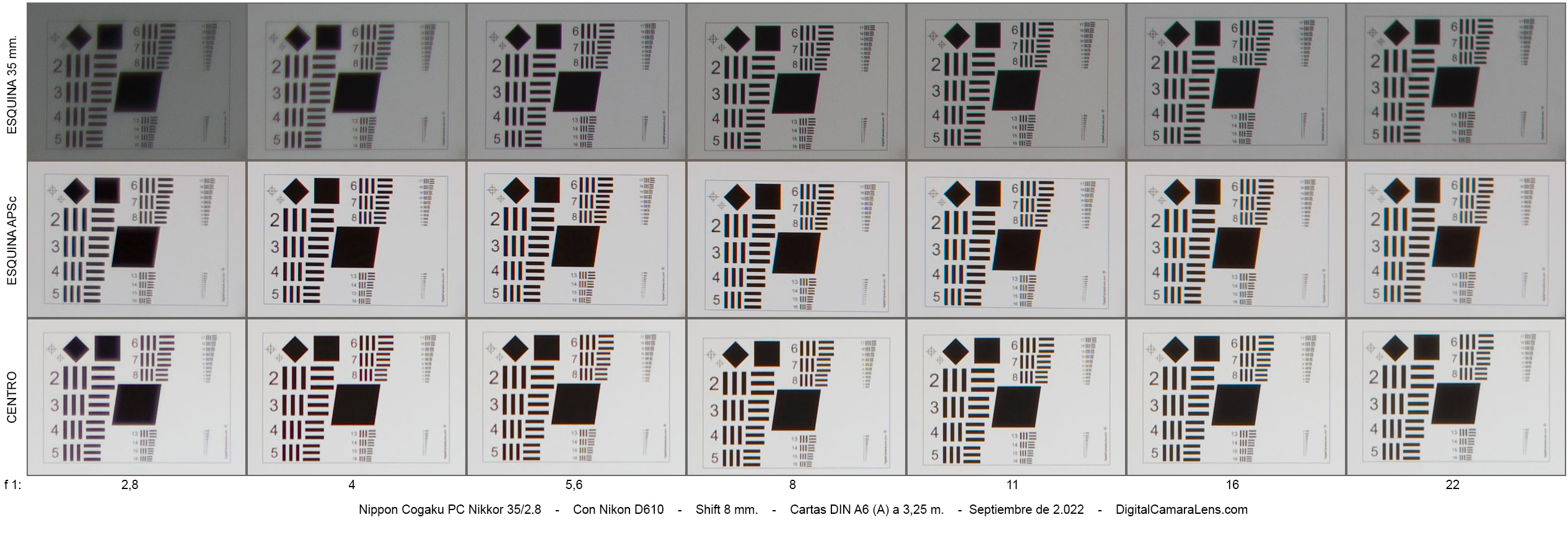

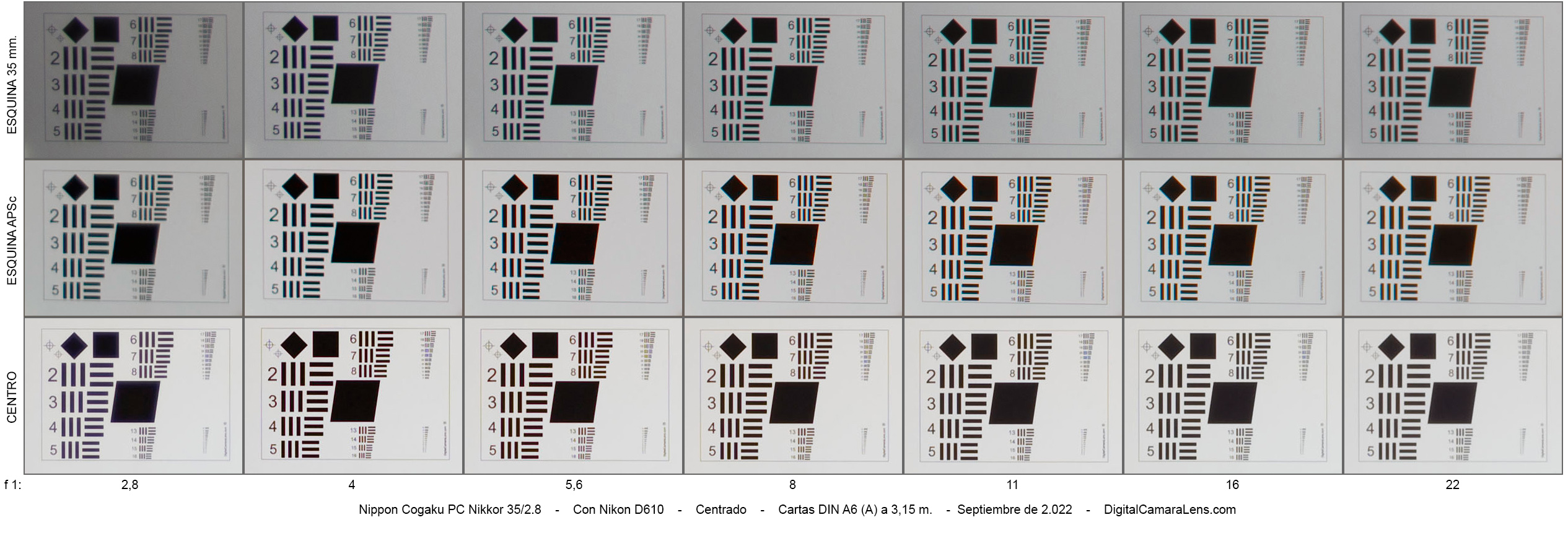

En esta ocasión voy a comentar la posición recta, si estás interesado en las otras dos puedes descargarte los mosaicos de cartas MTF.

Como la gran mayoría de ópticas de esta edad la zona central aparece baja de contraste a plena abertura y con ACs longitudinales apreciables, a partir de f 1:5,6 se sitúa de forma aceptable. Si valoramos centro-esquina iremos a los f 1:8, a partir de aquí la difracción empieza a hacer mella.

Comentar que la focal que he podido comprobar en posición recta es de 36,5 mm. para un enfoque a 25 m.

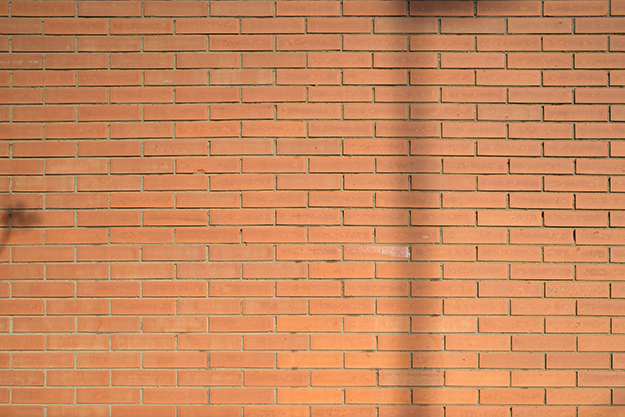

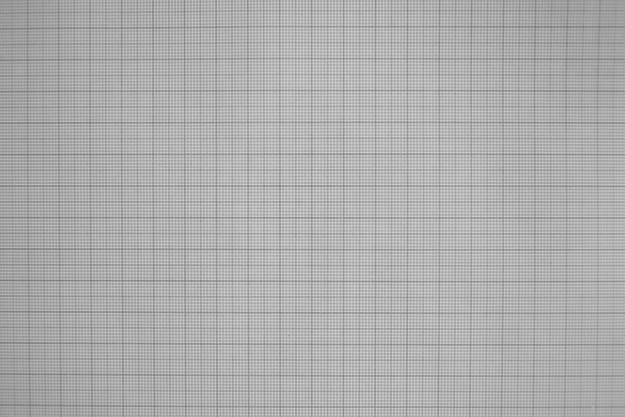

- Distorsión geométrica.                                                                                                   Detalles en Metodología ►

Probeta recto.

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               a: amplia |  m: media  |  r: reducida

Comentarios.-
He medido solo la posición recta ya que es la más idónea. Si estás interesado en las otras dos puedes descargarte los mosaicos de cartas MTF.

- Evaluación.
La evaluación global que se puede hacer de esta óptica, encuadrándola en su segmento histórico, es de notable justa. Podemos considerarla como una óptica clásica funcional con las reservas operativas y de rendimiento que hemos visto, sea por los revestimientos de las lentes como por las ACs laterales. Dependiendo del precio al que se pueda conseguir es una referencia muy interesante aunque solo sea para trabajar con élla en configuración recta.

Tenemos que tener en cuenta que es la primera versión de la focal de 35 mm. con configuración de Control de Perspectiva (PC). En las posteriores se hicieron cambios estéticos y funcionales pero ópticamente no cambió mucho.

A la hora de hacer una evaluación global entiendo que en este tipo de ópticas debemos hacerla contemplando su uso en posición recta y descentrada y hacer un mix de los dos, evidentemente es una forma de ver las cosas un tanto personal. En cualquier caso los datos obtenidos en cada apartado están publicados y cada uno hará su valoración en base al uso o criterio.

A favor :
- Construcción, ajustes y accionamientos notables.
- Resolución en la zona central y APSc.
- Flexibilidad de uso.

Mejorable:
- Aberraciones cromáticas laterales.
- Comportamiento frente a fuentes luminosas directas e intensas.


Galería: 17 muestras
