NIKKOR AF-S 28/1.8 G ED
 ________________________________________________________________________________________________________________________



25 de Junio de 2.015

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D600________________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                    Detalles en Metodología ►
28 mm. a f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D600 - C 1.01 - L 1.009]
Medición: Matricial. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 40, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco:  MB



- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





 28 mm.




f 1:/

1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9

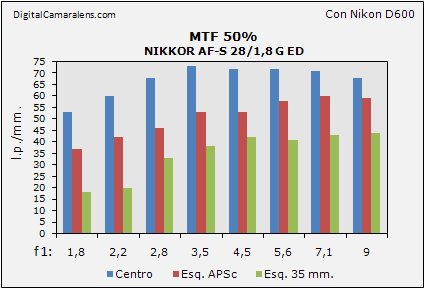

Resolución en estudio MTF50%                                                                              Detalles en Metodología ►



  Valores en l.p./mm.
f 1: 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Centro 53 60 68 73 72 72 71 68
Esq. APSc 37 42 46 53 53 58 60 59
Esq. 35 mm. 18 20 33 38 42 41 43 44


Comentarios.-
Cartas extraídas de la secuencia de estudio. Reducidas a 375 px.. Diafragma 1:1,8
Mejor ver toda la secuencia para vincular visualmente los datos MTF50%

Carta Centro  (muestreo RGB con amplitud 3 px. sobre la carta original de la secuencia)
Esquina zona APSc Esquina zona 35 mm.

En la esquina de la zona APSc se puede apreciar un astigmatismo inverso de nivel medio que se corrige totalmente a partir de f 1:4,5

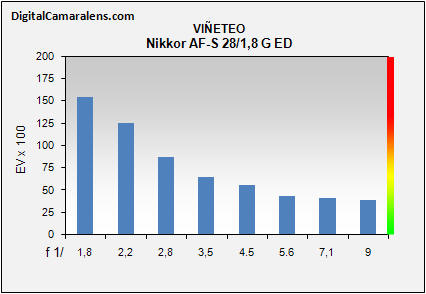

- Viñeteo.                                                                                                                              Detalles en Metodología ►




Diafragmas

f 1:/

 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Valores

%

 154 125 87 65 55 43 41 39
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
28 mm. 2,8 m. -0,9 Muy ligera




Muestra gráfica a 2,8 m.

- Aberraciones Cromáticas.                                                                                             Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 Amplitud

Valores

 .. - 0,22 0,16 0,14 0,14 0,14 0,14 0,14 Reducida

                        Índices de referencia:
                                ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
 mm. 0,9 s. 0,9 s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: 0

Criticable la holgura en el anillo de MF de 2 mm. en sentido de contragiro, el ajuste longitudinal es correcto. El arqueo de foco es estrecho, como la mayoría de óptica AF.
