NIKKOR AF-S 20/1.8 G ED
 ________________________________________________________________________________________________________________________



11 de Agosto de 2.015

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D600________________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                    Detalles en Metodología ►
20 mm. a f 1:4 - f 1:5,6 -  f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D600 - C 1.01 - L 1.009]
Medición: Matricial. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 40, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: 5 a 8 MB



- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





 20 mm.




f 1:/

1,8 - 2,2 - 2,8 - 3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

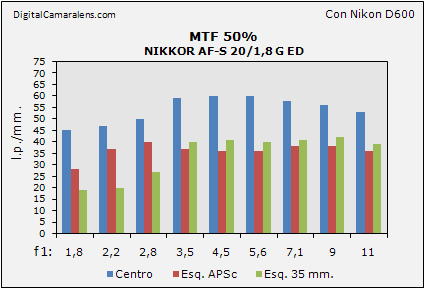

Resolución en estudio MTF50%                                                                               Detalles en Metodología ►



  Valores en l.p./mm.
f 1: 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11
Centro 45 47 50 59 60 60 58 56 53
Esq. APSc 28 37 40 37 36 36 38 38 36
Esq. 35 mm. 19 20 27 40 41 40 41 42 39

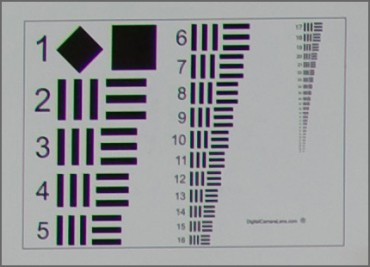

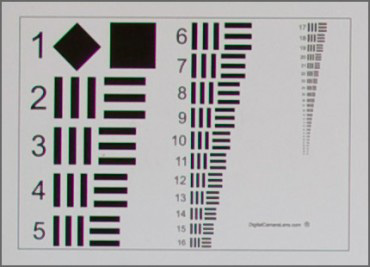

Cartas de f 1:4,5 reducidas a 370 px. para encajar en pantalla.
Esq. 35 mm. Esq. APSc


Muestras sacadas de la secuencia de cartas donde se aprecia la ligera bajada de nitidez del área Esquina APSc respecto a la Esquina 35 mm.

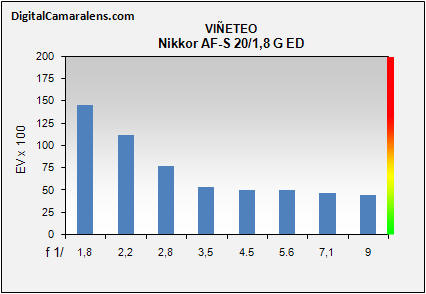

- Viñeteo.                                                                                                                              Detalles en Metodología ►




Diafragmas

f 1:/

 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Valores

%

 145 112 77 53 51 50 47 45
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
20 mm. 2,5 m. -1,38 Baja

- Aberraciones Cromáticas.                                                                                             Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11 Amplitud

Valores

%

 - - 0,19 0,19 0,19 0,19 0,16 0,16 0,16 Media

                   Índices de referencia:
                          ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
 20 mm. 0,8 s. 0,8 s.
Valores en segundos.

Consistencia: correcto.
Precisión: correcto.
Micro-ajustes necesarios: 0
