NIKKOR AF-S 16-35/4 G  ED VR
 ______________________________________________________________________________________________________________________



2 Diciembre de 2.013

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D600__________________________________________________________________________________________________________________________________

- Definición en exterior.                                                                                                     Detalles en Metodología ►

16 mm. a f 1:5,6 - f 1:8 24 mm. a f 1:5,6 - f 1:8
28 mm. a f 1:5,6 - f 1:8 35 mm. a f 1:5,6 - f 1:8


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Nikon D600 - C 1.01 - L 1.009]
Medición: Matricial. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: de 3 a 5 MB



- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►


Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





16 mm.

26 mm.

35 mm.



f 1:/

4 - 5 - 6,3 - 8

4 - 5 - 6,3 - 8 - 10

4 - 5 - 6,3 - 8 - 10

Resumen Definición en Estudio.



                                  Valoración simplificada de nitidez por focal y abertura.

Focales

f 1:/

 4 5 6,3 8 10
16 mm. Centro/Esq. .. *|* *|* *|* *|*-* -
26 mm. Centro/Esq. .. *|* *|* *|* *|* *|*-*
35 mm. Centro/Esq. . *|* *|* *|* *|* *|*-*

                                  Abreviaciones:
                            * Excelente | * Correcto | * Mejorable | * Deficiente | * Muy deficiente

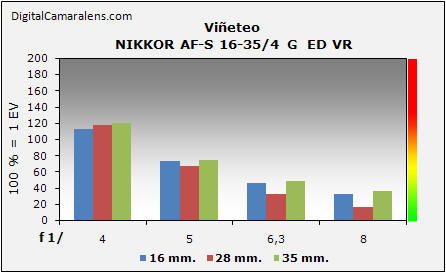

- Viñeteo                                                                                                                                Detalles en Metodología ►




Focales

f 1:/

 4 5 6,3 8
16 mm.

%

 138 119 97 84
28 mm. % 92 63 45 45
36 mm. % 96 60 37 30

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
16 mm. 2 m. -4,10 Moderada
20 mm. 2 m. -1,36 -
24 mm. 2,5 m. 0 -
28 mm. 3 m. +0,68 -
35 mm. 3,5 m. +0,68 -

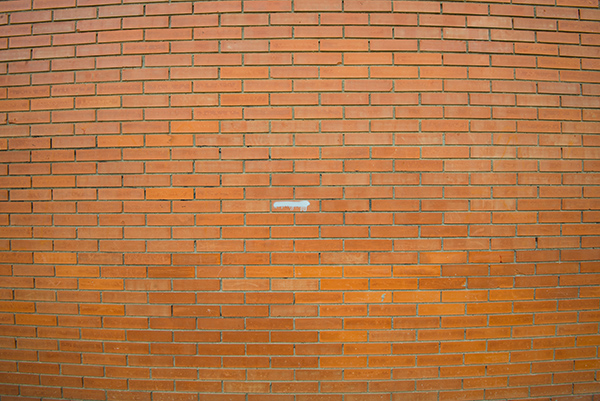

Muestra gráfica de 16 mm. a 2 m.

- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 4 5 6,3 8 10
15 mm. . 0,11 0,138 0,11 0,11 -
28 mm. . 0,03 0,03 0,03 0,03 0,06
35 mm. . 0,03 0,03 0,03 0,03 0,03

Valoración de ACs laterales por focal y abertura.

Índices de referencia:
 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente



Comentarios.-
Pese a medirse unos valores muy bajos la amplitud del tránsito hacia valores más correctos es elevada así como el contraste que se ha apreciado bajo hasta valores de f 1:6,3. A continuación como muestra gráfica las dos cartas de 28 mm. y f 1:5,6.

El nivel de contraste, como veremos en la galería de muestras, pasa menos apercibido observándose unos bordes suaves y, dado que los valores de ACs son bajos, los clásicos perfiles magenta, azul o verdes los veremos muy contenidos.

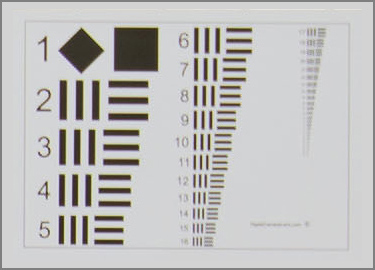

Carta de 28 mm. a f 1:5,6 - esquina extrema Carta de 28 mm. a f 1:5,6 -  esquina APSc

- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
16 mm. 0,9 0,9
35 mm. 0,9 1
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios: cero
