NIKKOR AF-S 105/1,4 E ED
 _______________________________________________________________________________________________________________________



3 de Noviembre 2.018
Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN   |

 ANÁLISIS

|     EVALUACIÓN

Con Nikon D610 _______________________________________________________________________________________________________________________________

- Definición en interior.                                                                                                     Detalles en Metodología ►

* Imagen con intercambio.
Si pasas el puntero por encima de cada abertura la imagen se intercambiará por la hecha con la misma.
Al retirarlo se restablece la inicial a f 1:1,4

La finalidad de estos intercambios es ver cómo se reducen de tamaño los círculos en el diafragmado y al mismo tiempo los laterales se configuran más circulares, menos ovoides. Evidentemente también se aprecia el cambio de viñeteo.

En la variable -f 1:2,2 (Baja iluminación leds)- vemos como cambian de color e intensidad.
Si queréis ver pasos intermedios se pueden descargar los archivos a max. resolución según los links inferiores.

Descarga de archivos a máxima resolución:

Alta iluminación. DSC 3235 f 1:1,4 | DSC 3233 f 1:1,8 | DSC 3231 f 1:2,2 | DSC 3230 f 1:2,8

Baja iluminación. DSC 3236 f 1:1,4 | DSC 3234 f 1:1,8 | DSC 3232 f 1:2,2 | DSC 3229 f 1:2,8

f 1:1,4 f 1:2,2 f 1:2,2 (Baja iluminación leds)


Distancia: 3,1 m.
 Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D610 - C 1.01 - L 2.009]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco:  MB

 Finalidad/Posiciones del bodegón u

- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico haz clic en sus aberturas.

Mosaico de Cartas de Resolución



Focal



Aberturas












Miniatura Genérica





105 mm.




f 1:/

1,4 - 1,8 - 2,4 - 2,8 - 3,5 - 4,5 - 5,6
7,1 - 9 - 11 - 14

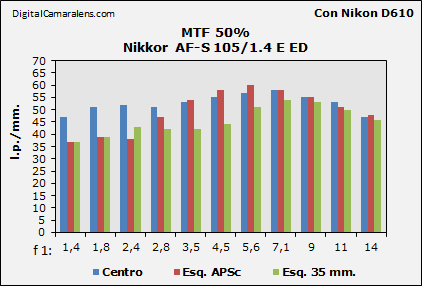

Resolución en estudio MTF50%  (Valor óptimo teórico 56 l.p./mm.)                              Detalles en Metodología ►

  Valores en l.p./mm.
f 1: 1,4 1,8 2,4 2,8 3,5 4,5 5,6 7,1 9 11 14
Centro 47 51 52 51 53 55 57 58 55 53 47
Esq. APSc 37 39 38 47 54 58 60 58 55 51 48
Esq. 35 mm. 37 39 43 42 42 44 51 54 53 50 46


Comentarios.-
El nivel de contraste general que se observa es medio-bajo, en adición con un nivel contenido, pero apreciable, de ACs longitudinales (canal verde bajo) en los primeros diafragmas genera unos valores MTF50% en la zona central que no alcanzan niveles muy elevados aunque dentro del máximo teórico de esta cámara.

El nivel de corrección de curvatura de plano de enfoque es alto, dentro esta tipología de objetivo, alcanzando el 100% por la ganancia de profundidad de campo a f 1:4,5. Resaltar que en ese y en f 1:5,6 los valores en la zona APSc superan a los centrales un rendimiento poco habitual.

Para llegar al valor máximo en la zona central deberemos esperar a los f 1:5,6-7,1 aunque desde f 1:4,5 obtiene unos valores cercanos. Un perfil muy adecuado para fotografía de retrato de primer plano.

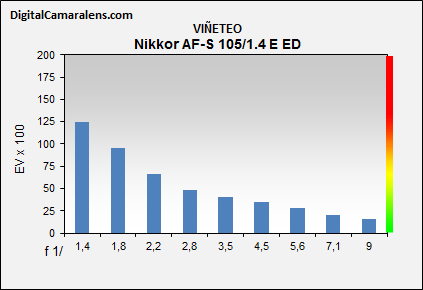

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9
Valores

%

 124 96 66 49 41 35 28 20 16
Tipo de viñeteo: radial
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
105 mm. 6 m. +0,55 -

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,4 1,8 2,2 2,8 3,5 4,5 5,6 7,1 9 11 14

Valores

%

 - 0,11 0,25 0,25 0,25 0,25 0,28 0,28 0,22 0,16 0,14

Amplitud

     r r r r r r r r r r

                      Índices de referencia:
                             ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                      a: amplia |  m: media  |  r: reducida

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

Focal

De d.m.e. a infinito

 De infinito a d.m.e.
 105 mm. 0,8 s. 0,9s.
Valores en segundos.

Consistencia: correcto
Precisión: correcto
Micro-ajustes necesarios: -5

En este apartado no hay sorpresas, el objetivo enfoca muy rápido y más teniendo en cuenta la distancia mínima de enfoque (d.m.e.). La contrapartida es que para lograr estos tiempos tan reducidos la longitud de la helicoidal es reducida por lo que el arqueo de enfoque manual es muy estrecho, mucho. Recomendable trabajar en AF, previo ajuste fino con el cuerpo en concreto en las distancias habituales de trabajo.
