NIKKOR AF-S 10-24/3,5-4,5 G ED DX
 ______________________________________________________________________________________________________________________



27 de Febrero de 2.016

 Partes de la Página

 Definición en Estudio ▼
 Viñeteo ▼
 Distorsión ▼
 A. Cromáticas ▼
 Enfoque  ▼
PARTES DE LA PRUEBA

CONSTRUCCIÓN    |

 ANÁLISIS

|    EVALUACIÓN

Con Nikon D7200______________________________________________________________________________________________________________________________

- Definición en estudio.

Para ver el mosaico de la focal deseada haz clic en sus aberturas.                   Detalles en Metodología ►

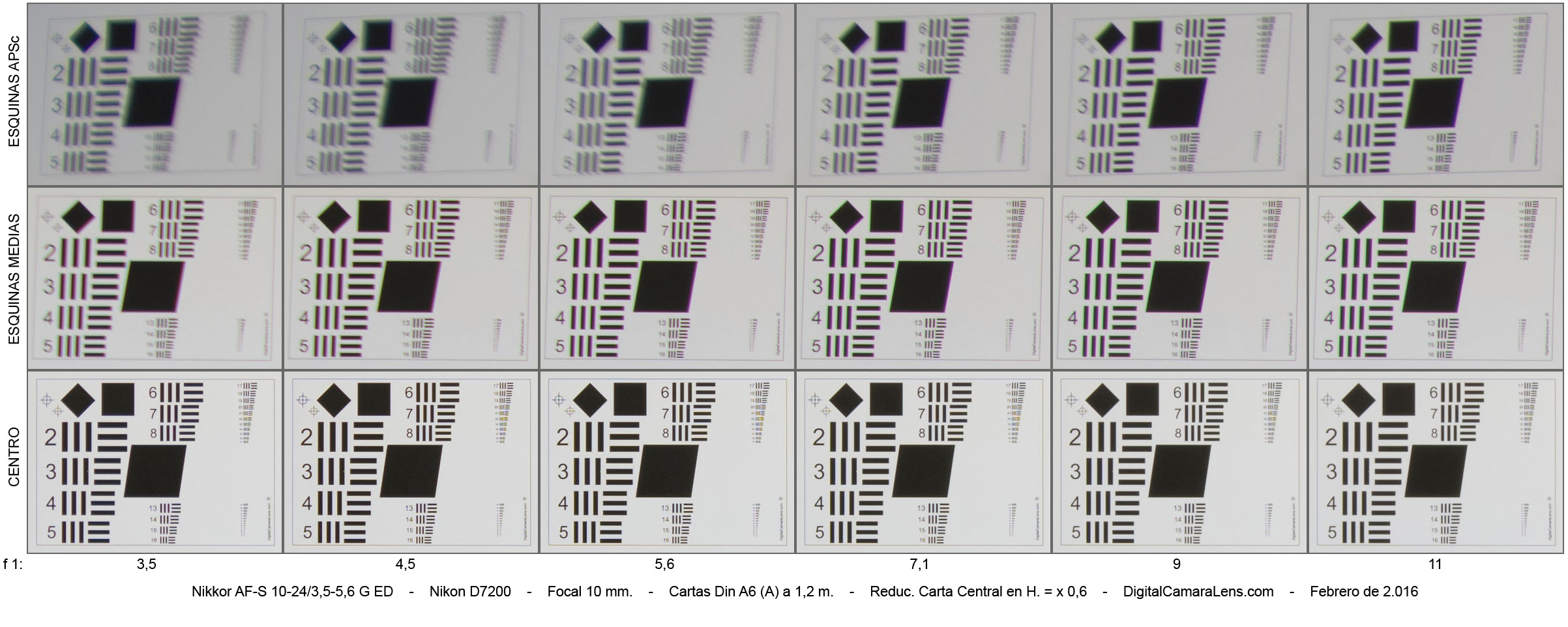

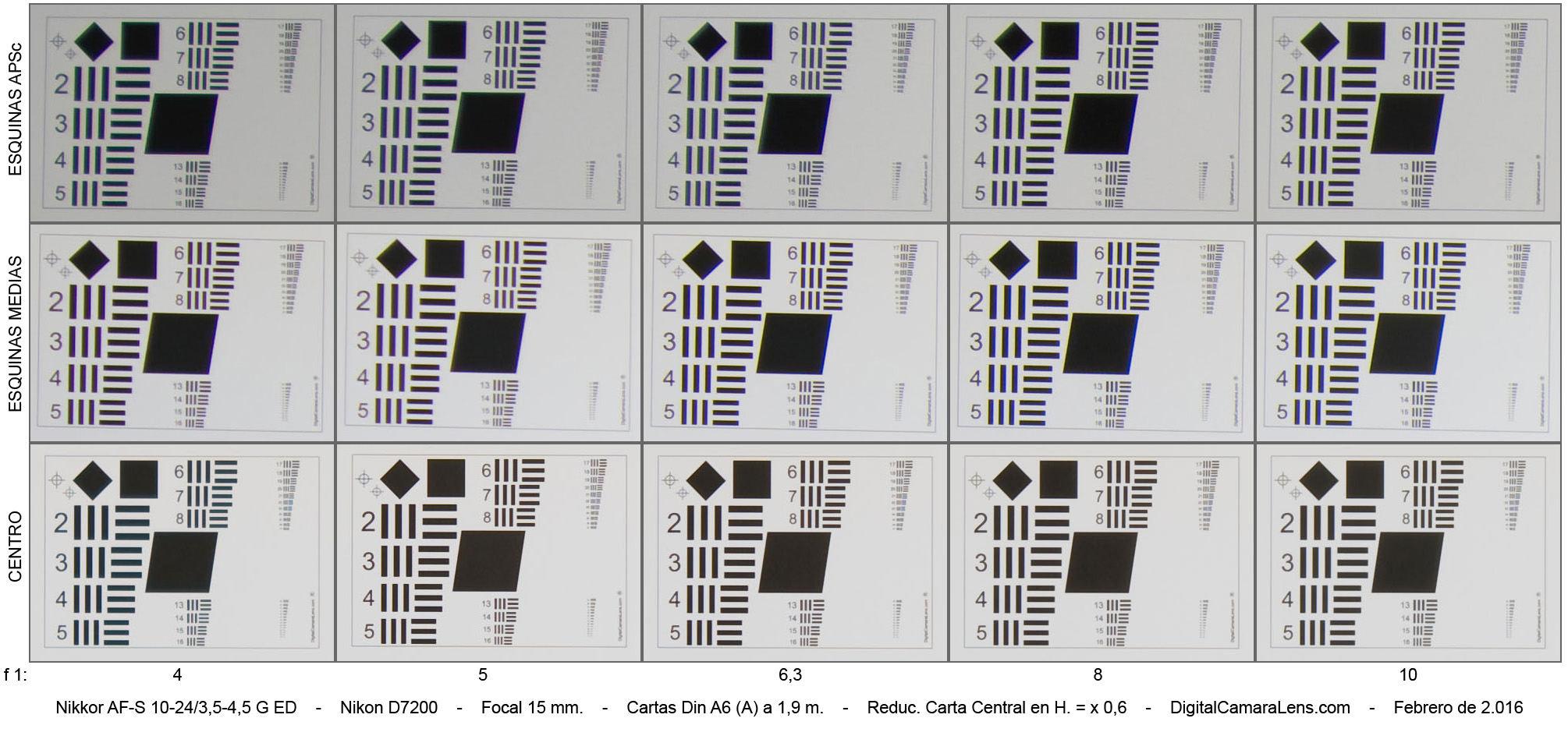

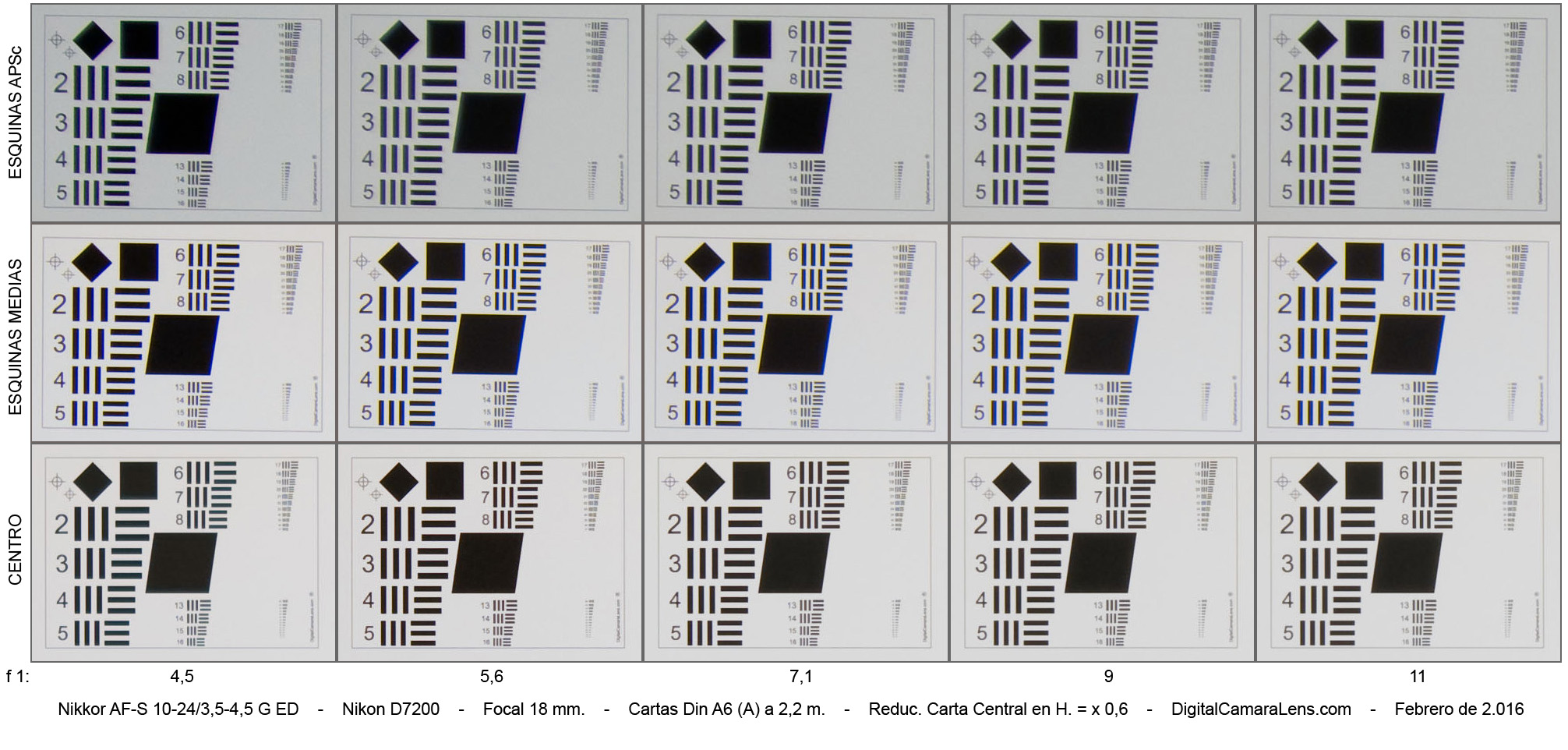

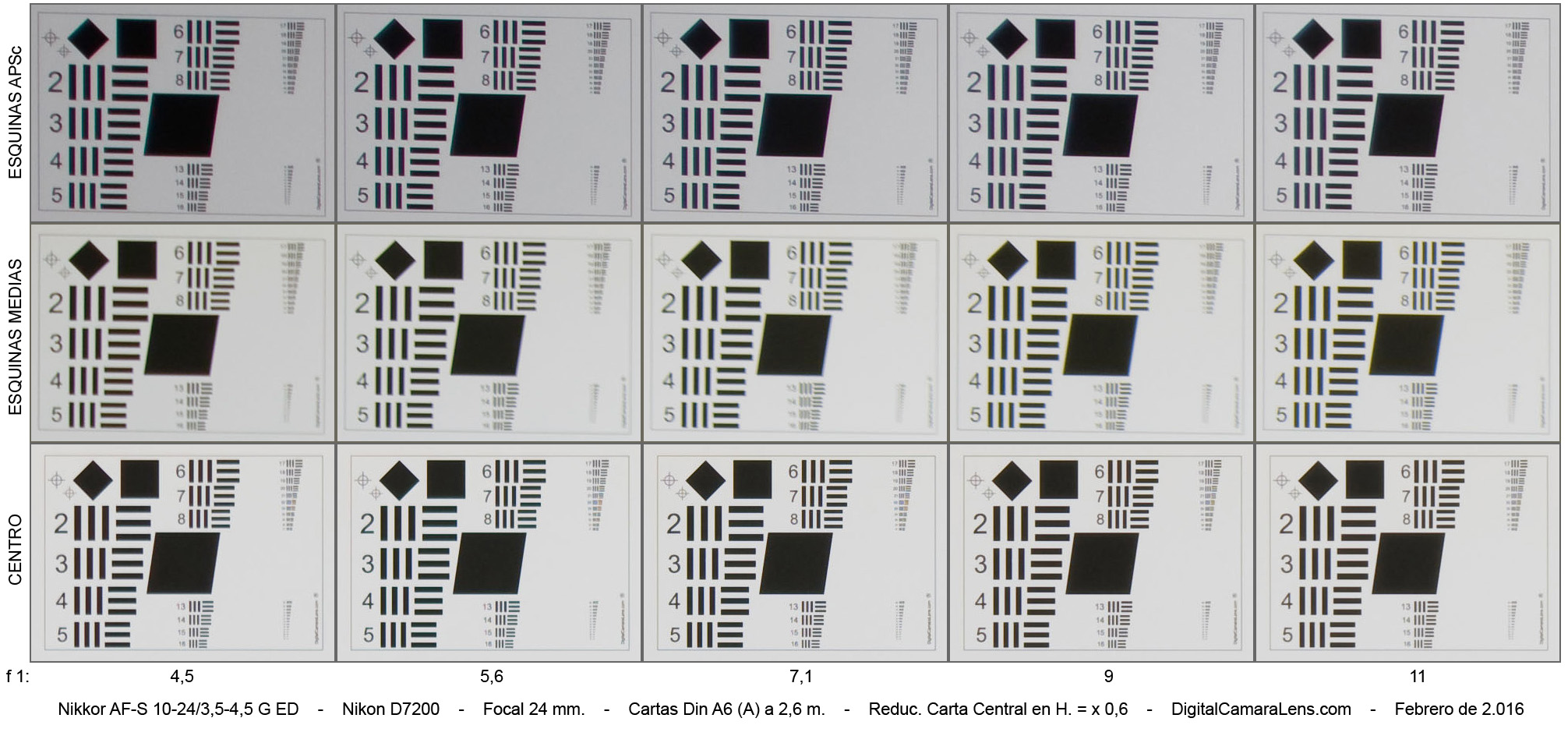

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





10 mm.

15 mm.

18 mm.

24 mm.



f 1:/

3,5 - 4,5 - 5,6 - 7,1 - 9 - 11

4 - 5 - 6,3 - 8 - 10

4,5 - 5,6 - 7,1 - 9 - 11

4,5 - 5,6 - 7,1 - 9 - 11

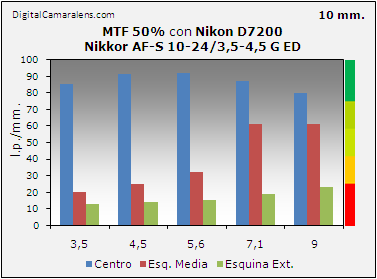

Resolución en estudio MTF50%                                                                                Detalles en Metodología ►


10 mm. 3,5 4,5 5,6 7,1 9 11
Centro 85 91 92 87 80 -
Esq. Media 20 25 32 61 61 -
Esquina Ext. 13 14 15 19 23 -

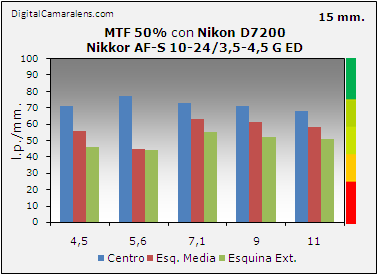

15 mm. 4,5 5,6 7,1 9 11
Centro 71 77 73 71 68
Esq. Media 56 45 63 61 58
Esquina Ext. 46 44 55 52 51

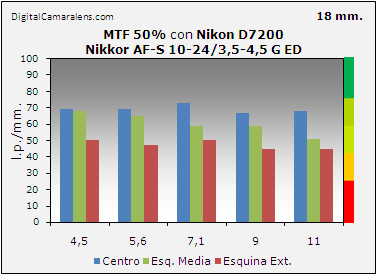

18 mm. 4,5 5,6 7,1 9 11
Centro 69 69 73 67 68
Esq. Media 68 65 59 59 51
Esquina Ext. 50 47 50 45 45
24 mm. 4,5 5,6 7,1 9 11
Centro 64 76 80 70 68
Esq. Media 32 31 28 26 30
Esquina Ext. 46 56 58 57 57


Comentarios.-

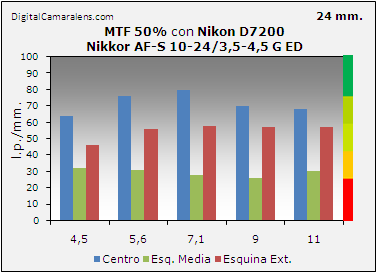

No es habitual pero, según el diseño de los elementos asféricos, puede pasar y pasa que el rendimiento centro-equina sufra estas caídas por en medio. En la gráfica se puede ver los 28 y 58 l.p./mm. del diafragma f 1:7,1. En las cartas siguientes, extraídas de la secuencia y reducidas para encajar en pantalla, resulta más evidente y gráfico si cabe.

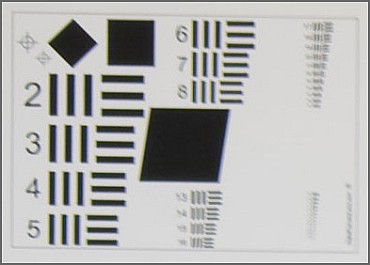

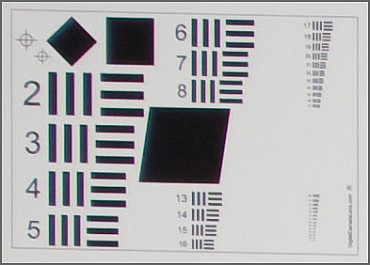

24 mm. a f 1:7,1
Esq. Media Esquina Ext.

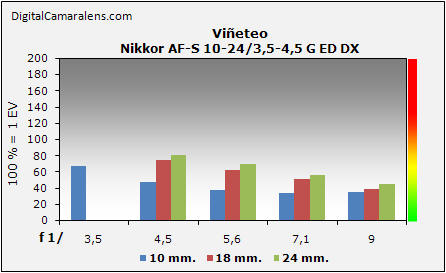

- Viñeteo                                                                                                                                Detalles en Metodología ►




Focales

f 1:/

 3,5 4,5 5,6 7,1 9
10 mm.

%

 67 47 37 33 35
18 mm. .% - 75 62 51 38
24 mm. % - 81 69 56 45

Tipo de viñeteo: progresivo
100% Sat. = 1 Ev

- Distorsión geométrica.                                                                                                    Detalles en Metodología ►

Focales

Dist.

 % Inversión
10 mm. 2 m. -2,55 -
12 mm. 2 m. -1,91 -
15 mm. 2 m. 0 ligera
18 mm. 2,5 m. 0 ligera
24 mm. 2,5 +0,64 ligera
- Aberraciones Cromáticas.                                                                                              Detalles en Metodología ►



Focales

f 1:/

 3,5 4,5 5,6 7,1 9 11
10 mm. % 0,17 0,11 0,11 0,11 0,11 0,11
Amplitud   ma ma a a a a
15 mm. % - 0,25 0,22 0,17 0,17 0,14
Amplitud     a a m m m
18 mm. % - 0,11 0,14 0,17 0,17 0,14
Amplitud     m m m m r
24 mm. % - 0,44 0,28 0,17 0,06 0,03
Amplitud     m m m r r

                                         Índices de referencia:
                                                      ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                         ma: muy amplia | a: amplia |  m: media  |  r: reducida


- Enfoque                                                                                             Detalles en Metodología ►


Focales

De d.m.e. a infinito

 De infinito a d.m.e.
10 mm. 1 0,8
24 mm. 1 0,8
Valores en segundos.

Consistencia: correcto.
Precisión: correcto
Micro-ajustes necesarios:
