LAOWA 60/2.8 DX Macro 2:1
_______________________________________________________________________________________________________________________   19 de Febrero de 2020

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Nikon D7200 y D610___________________________________________________________________________________________________________________


En esta prueba vamos a ver las prestaciones de este 60 mm. un objetivo que, como otros de este fabricante, tiene un planteamiento bastante especial.

La operatividad del objetivo es totalmente manual. No tiene CPU aunque en este sistema disponemos de la confirmación de enfoque, no así de los datos EXIF. El planteamiento del fabricante es que la falta de diafragmado y enfoque automático la supla con la capacidad de ampliación 2:1 y con una mecánica de enfoque típica de ópticas manuales de colección.

La suavidad y carencia de holguras del giro del anillo de MF es notable aunque, para no alargar el recorrido de la helicoidal, el giro del anillo es de solo 150º lo cual hace que en distancias de infinito a 2 m. el horquillado sea estrecho. En distancias macro es correcto.

El enfoque es por desplazamiento de grupos y se realiza totalmente dentro del barrilete. En posiciones de enfoque cercano a infinito podemos ver el interior del barrilete e incluso la guía de la helicoidal. Para preservar el interior de polvo Venus Optics incluye de serie en la caja un filtro UV.

El diafragma tiene un anillo un poco estrecho aunque no ofrece dificultad, el accionamiento es excelente y posee clicks en cada valor estándar aunque podemos posicionarlo donde queramos. El círculo lo conforman 14 palas mateadas y redondeadas.

El objetivo está realizado casi totalmente en metal. El grafiado de los dos anillos está hecho sobre el mismo material (no tiene revestimiento de caucho) lo cual es una buena noticia porque no atrapa nada la suciedad. El tamaño es generoso y su agarre correcto.


El fabricante apunta en el manual que el objetivo es usable en cámaras de formato completo (FF) cuando se trabaja en ampliación 1:1 ó 2:1.

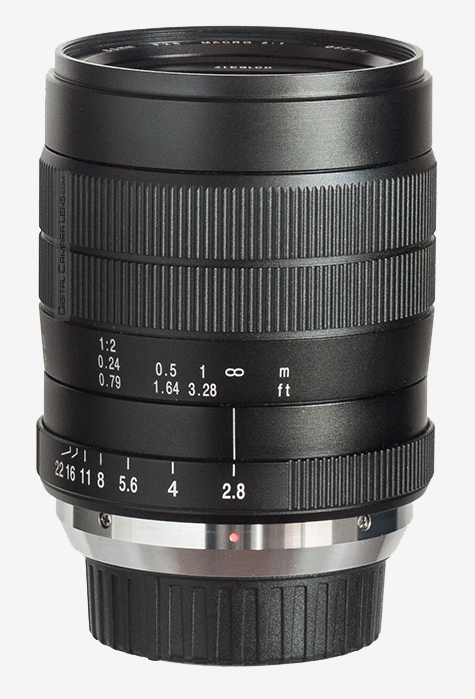

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.




Características Constructivas y Acabados - Inspección Exterior


Chasis:
metal.

Exterior: metal - plástico termoestable.

Bayoneta: aluminio anodizado, acabado medio.

Elementos telescópicos: ninguno.

Aislamiento externo: sin junta tórica de caucho.

Anillo enfoque manual: directo sobre helicoidal. Ajustes laterales y longitudinales correctos. Giro de 150º con un horquillado muy estrecho entre infinito y 1 m. El grabado del anillo está hecho sobre el mismo material que es de PET de alta densidad, muy fácil de accionar y limpiar. La mecánica de giro es excelente.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota. Se desplaza internamente por el barrilete.

Parasol: no, no hace falta.

Ventana de distancia: No tiene. Los mts. orientativos se encuentran serigrafiados en al anillo de enfoque.




CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen APSc
Peso  503 gr.
Dimensiones L = 95 mm.
Ø = 70 mm.
Tamaño del Filtro  62 mm.
Construcción   9 Elementos
  7 Grupos
Láminas en el diafragma 14
Ángulo de visión Horizontal en 35 mm. 25,3º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque    185 mm.
Magnificación Máxima 2:1
Accesorios  Filtro y tapas.
Mont. Disp.:Canon EF, Nikon F, Sony A, Pentax K, Sony FE

- Definición en exterior
.                                                                                                    Detalles en Metodología

60 mm. a  f 1:4  -  f 1:5,6 - f 1:8

Distancia: 35 m.
Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D7200 C 1.00 - L 2.008]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: 6 MB


- Definición en interior
.  (Bokeh)                                                                                       Detalles en Metodología

Con Nikon D610

f 1:2,8  -  f 1:4  -  f 1:5,6 - f 1:8


Distancia: 2,5 m. a 60 mm.

Fotometría.-
Corrección necesaria procesado del .RAW  [Firmware de Nikon D610 C 1.01 - L 2.009]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: 6 MB


Comentarios.-
Aquí podéis ver sin ningún tipo de corrección el viñeteo de este 60 mm. puesto en una cámara FF.
El bokeh se aprecia nervioso, con fringes verdosos en el desenfoque trasero y los círculos de desenfoque no son correctos en las esquinas de este formato, tampoco está diseñado para eso.


Con Nikon D7200

f 1:2,8  -  f 1:4  -  f 1:5,6 - f 1:8


Distancia: 3,4 m. a 60 mm.

Corrección necesaria procesado del .RAW  [Firmware de Nikon D7200 C 1.00 - L 2.008]
Medición: Matricial. | Procesado de .JPG: con A. DNG. C. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 50, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 24 Mpx. - Espacio en disco: 6 MB


Comentarios.-
En esta serie está en su formato. En la zona común, evidentemente, vemos lo mismo pero más grande. Los círculos más lateralizados quedan omitidos por lo que no los vemos cortados lateralmente.


- Definición en estudio.
Nikon D7200 y D610                                                                   Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

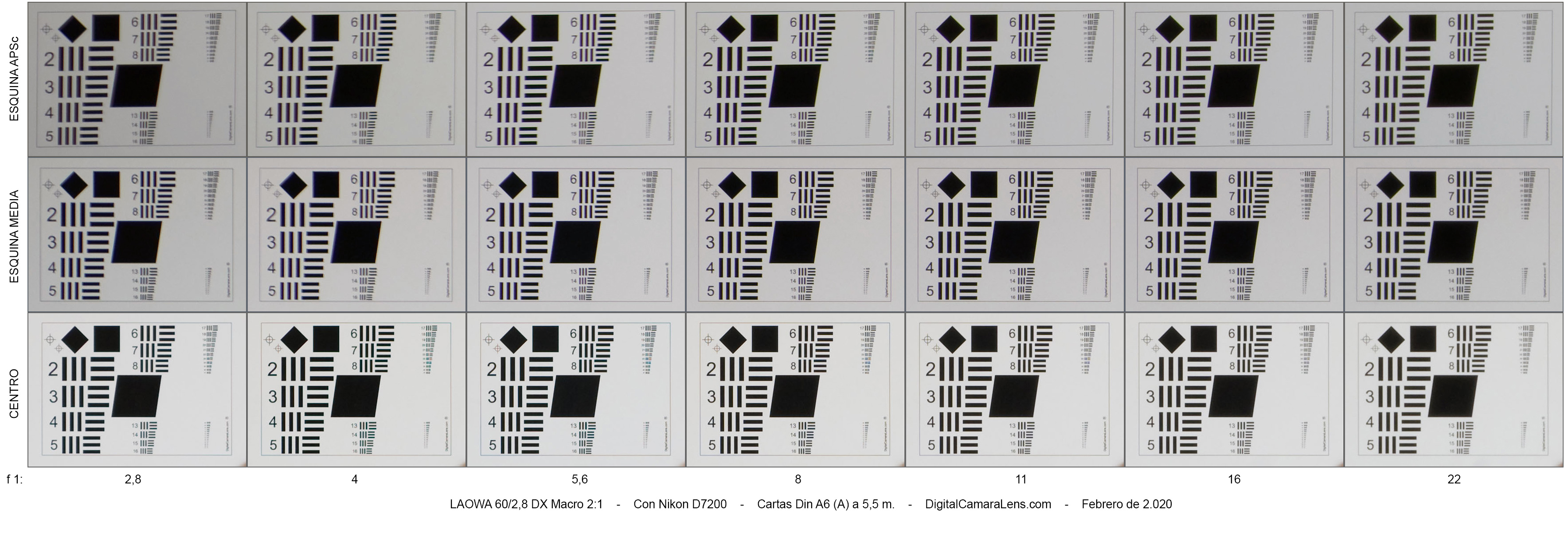

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica






APSc

35 mm.





f 1:/

2,8 - 4 - 5,6 - 8 - 11 - 16 - 22


2,8 - 4 - 5,6 - 8 - 11 - 16 - 22

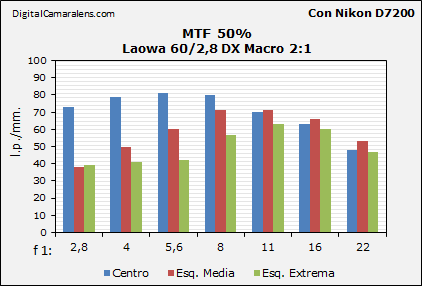

Resolución en estudio MTF50%
(Valor óptimo teórico 85 l.p./mm.)                                Detalles en Metodología

  Valores en l.p./mm.
f 1: 2,8 4 5,6 8 11 16 22
Centro 73 79 81 80 70 63 48
Esq. Media 38 50 60 71 71 66 53
Esq. Extrema 39 41 42 57 63 60 47

Comentarios.-
- Astigmatismo visible hasta los f 1:5,6
- Contraste en esquinas extremas medio-bajo hasta f 1:8.
- Viñeteo muy reducido.

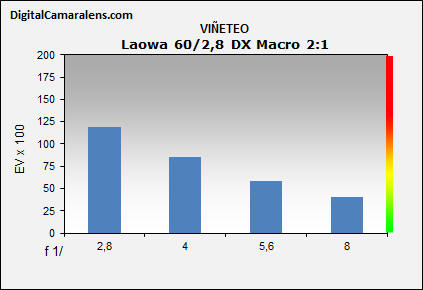

- Viñeteo
. Nikon D7200                                                                                                        Detalles en Metodología



Diafragmas

f 1:/

2,8 4 5,6 8
Valores

%

119 86 59 41
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


Comentarios.-
Observado el nivel tan bajo de viñeteo en formato APSc hice una serie de estudio y de viñeteo en formato completo (35 mm.). El viñeteo en esquinas extremas es muy elevado y con poca evolución en el diafragmado, aspecto que queda patente en el mosaico de cartas de resolución. Estos valores son con enfoque a infinito, con enfoque cerca a la ampliación 1:1, tal y como indica el fabricante, los valores bajan y la evolución es apreciable.

Si interesa trabajar en formato de 35 mm. para retrato, y podemos prescindir de un pequeño contorno, el objetivo es valido aunque su formato oficial sea APSc.

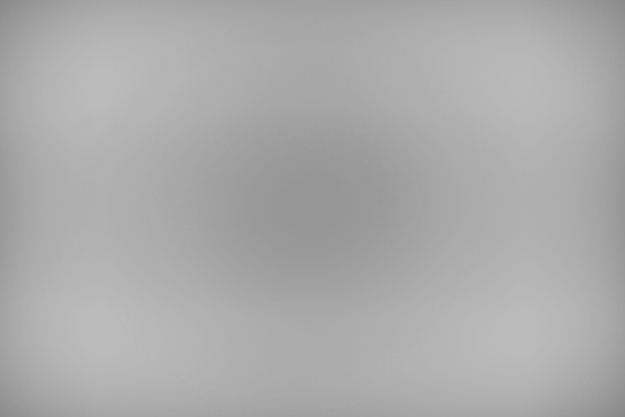

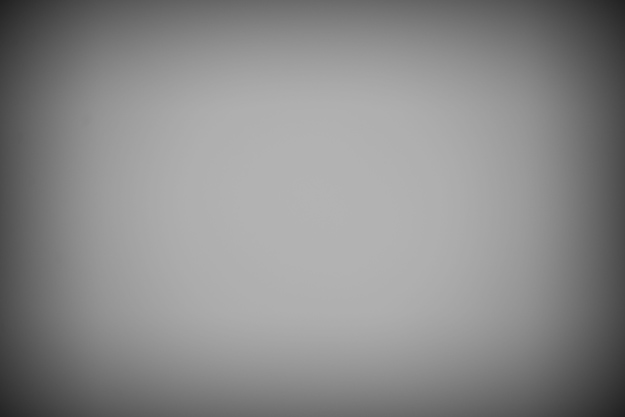

Viñeteo en 35 mm. con enfoque a infinito y f 1:2,8

Viñeteo en 35 mm. corregido con enfoque a infinito y f 1:2,8

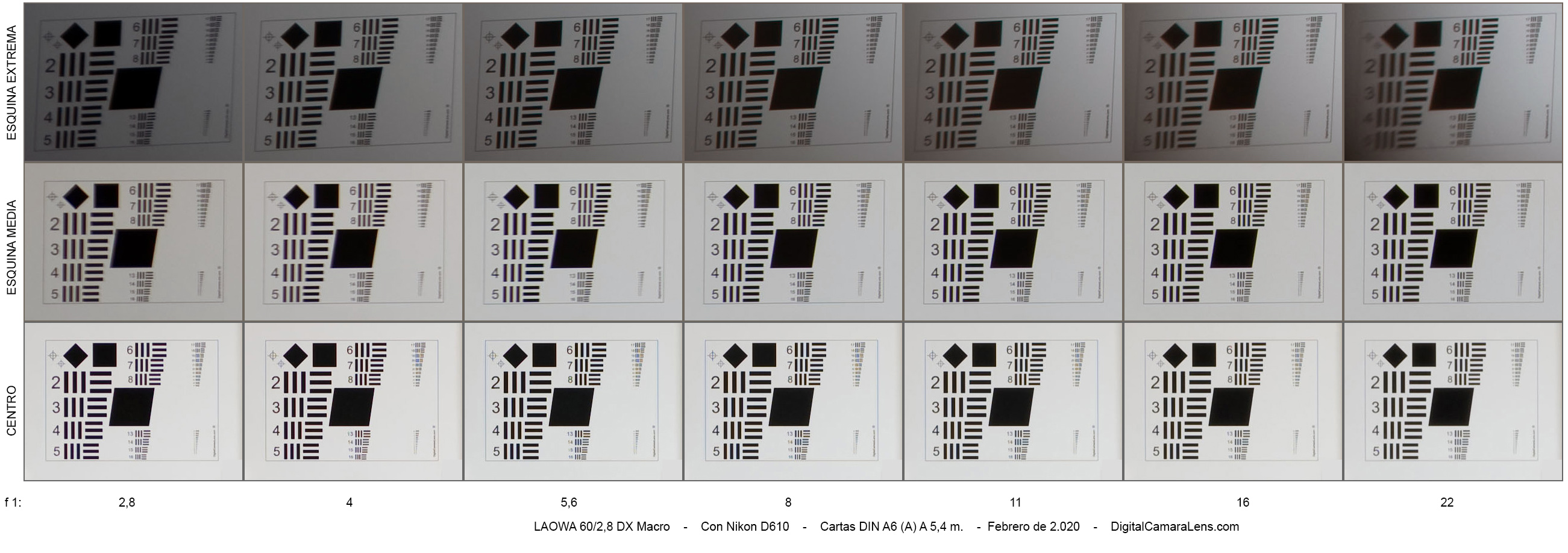

Carta de esquina extrema en formato 35 mm. corregida de viñeteo a f 1:8


- Distorsión geométrica.

                                                                   Detalles en Metodología

Formato

Distancia

% Inversión
APSc 5 m. +1,55 -
35 mm. 5 m. +3,40 -

Comentarios Distorsión Geométrica.-
Distorsión positiva elevada para un objetivo de estas características.

Distorsión en 35 mm. con enfoque a macro 1:1 y f 1:8

Distorsión en 35 mm. con enfoque a macro 2:1 y f 1:8

- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 4 5,6 8 11 16 22

Valores

%

- - 0,14 0,17 0,19 0,14 0,11

Amplitud

   r  r  r  r  r  r  r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               a: amplia |  m: media  |  r: reducida


- Enfoque y Fotometría.

Detalles en Metodología

En esta configuración de Laowa + Nikon funciona la confirmación de enfoque y fotometría. El horquillado de MF se describe en los detalles operativos.

En enfoque a ampliación 1:1 deja un especio libre frontal de 57 mm. y en 2:1 son 51 mm.


- Evaluación.

La evaluación que puedo hacer de este objetivo es de interesante, con alguna reserva.

A nivel óptico y en su formato el objetivo funciona bien sin llegar a ser excelente. Arranca a f 1:2,8 bien en el centro pero sin la buena corrección de aberración esférica a que nos tienen acostumbrados los Macro 1:1 de Referencia. Progresa adecuadamente y a f 1:8 obtiene un centro-esquina extrema muy correcto, notable. La distorsión geométrica es elevada para un objetivo de este tipo.

A nivel de bokeh, como otros macro 1:1 no destaca de forma especial.

Si nos centramos en fotografía macro no geométrica las reservas anteriores quedan parcialmente fuera de contexto, el objetivo rinde adecuadamente y tiene un agrado de uso excelente con el plus de llegar a ampliación 2:1 de forma práctica y efectiva. Y es en esta prestación donde este Laowa se destaca de la gran mayoría de macros, y lo hace a un coste sensiblemente inferior.

Una observación a reseñar es focal real. Normalmente no repaso la focal real vs nominal de los objetivos aunque compruebo desviaciones, pequeñas pero las hay. En este caso la desviación es acentuada, la focal a 5 m. de distancia es de 68 mm., un aspecto que para fotografía macro va a favor de cara a dejar una ventana libre un poco superior.


A favor :
- Rendimiento óptico correcto.
- Construcción, acabados y agrado de uso notables.

Mejorable:
- Distorsión geométrica elevada.
- ACs laterales.
- Focal real 68 mm. a 5 m.


Muestras: 8 muestras


Opina tu también



PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición 8 (50%)
Aberraciones Cromáticas Laterales 6 (12.5%)
Viñeteo 7,5 (12.5%)
Distorsión Geométrica 4,5 (12.5%)
Color 8 (12.5%)
Media Óptica 7,25 (60%)
Versatilidad 6 (13%)
Construcción 8 (13%)
Relación Valor/Coste 7 (13%)

Nota Media

7,08
