LEICA VARIO-ELMARIT R 28-70/3.5-4.5
 ________________________________________________________________________________________________________________________
PRUEBA ABREVIADA

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver la primera versión de este zoom, un producto que fue presentado en la feria de Photokina de 1.990. Se fabricó en Japón hasta 1.997 y, como otras referencias de Leitz, su manufactura corrió a cargo de la empresa Sigma.

Con el zoom en las manos se aprecia compacto y no pesado aunque muy sólido. Respecto a las versiones posteriores esta se caracteriza por la gran amplitud del anillo de enfoque. Evidentemente su funcionamiento es mixto, enfoque manual y diafragmado automático o manual.

Tanto el anillo de zoom, cuyo desplazamiento se realiza dentro del barrilete, como el de diafragmas están muy dimensionados con un agarre y giro sobresalientes. El de diafragmas posee clicks intermedios, dos en el caso del paso de f 1:3,5 a f 1:5,6.

El enfoque es interno flotante por lo que no hay ningún desplazamiento dentro del barrilete aunque si gira en esta acción. Su giro no representa un problema con el parasol ya que este es circular, extensible e integrado en el barrilete. Sobre su extensión resulta excesivamente fácil y con cierta holgura en esta unidad por lo que, según se pierde la horizontal, se extiende o se contrae.

Objetivo considerado como histórico, ver detalles.

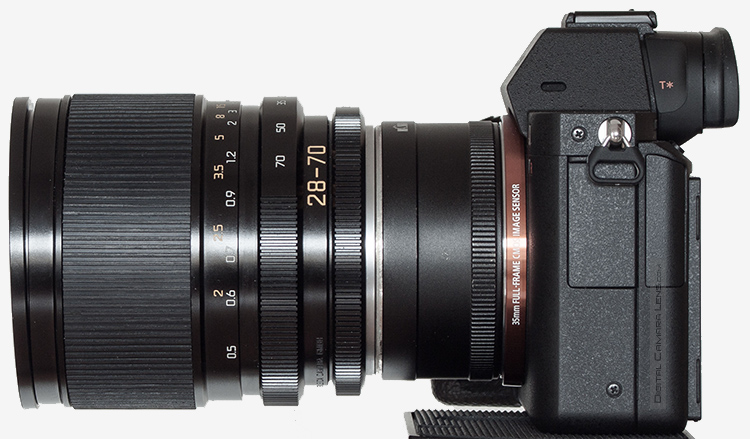

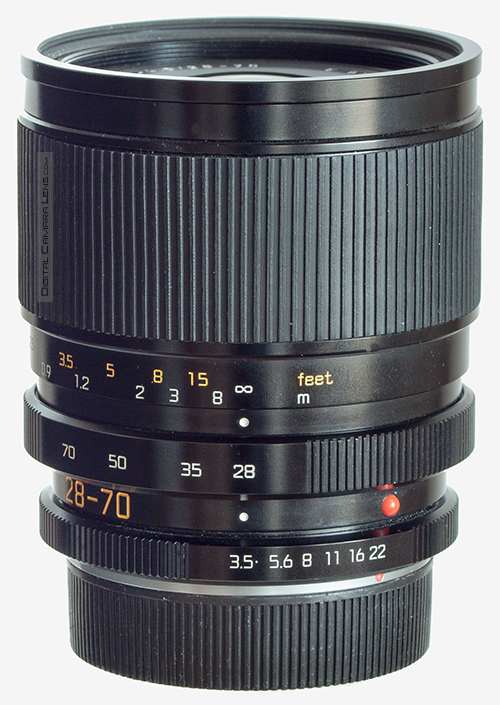

A continuación unas fotografías del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.




Anillos de diafragmas y zoom con elevado resalte y estriado.
El zoom, como se puede ver por proporciones, es reducido. Puesto en un cuerpo Canon con su adaptador mínimo se vería mucho más pequeño.

Características Constructivas y Acabados - Inspección Exterior
Anunciado - Inicio comercialización: 1.990 hasta 1.997

 Chasis: metal

 Exterior: metal.

 Bayoneta: aluminio anodizado, acabado excelente.

 Zoom: por giro de anillo sin desplazamiento externo.
- º giro total: 45º
- dureza: excelente, sin atascos.

 Elementos telescópicos: uno de doble extensión inversa, se desplaza dentro del barrilete. Buenos ajustes.

 Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

 Anillo Zoom: revestido de caucho estriado. Dureza y tacto correctos.

 Anillo enfoque manual: directo sobre helicoidal. Horquillado de enfoque total 160º, de 8 m. a infinito es muy estrecho, el resto bien.

Tipo de enfoque: interno por grupo delantero, el elemento frontal rota.

 Parasol: circular integrado y retráctil.

 Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.

 Unidad probada: usada nivel bajo, muy cuidada. 3545071


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso  465 gr.
Dimensiones L = 76 mm.
Ø = 74 mm.
Tamaño del Filtro  60 mm.
Construcción   11 Elementos
  8 Grupos
Láminas en el diafragma  6 circ.
Ángulo de visión Horizontal en 35 mm. 76º - 34º
Aberturas Max. = 3,5-4,5
Mín. = 22
Distancia Mínima de Enfoque    50 cm.
Magnificación Máxima 1:6,3 a 70 mm.
Accesorios Parasol
incorporado
Mont. Disp. : Leica R

- Definición en exterior.                                                                                                    Detalles en Metodología ►
28 mm. a f 1:6,3 - f 1:10 35 mm. a f 1:6,3 - f 1:10
50 mm. a f 1:6,3 - f 1:10 70 mm. a f 1:6,3 - f 1:10


Distancia: 25 m. para 28, 35 y 50 mm. y 50 m. para 70 mm.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 55, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 42,16 Mpx. - Espacio en disco: 8 MB

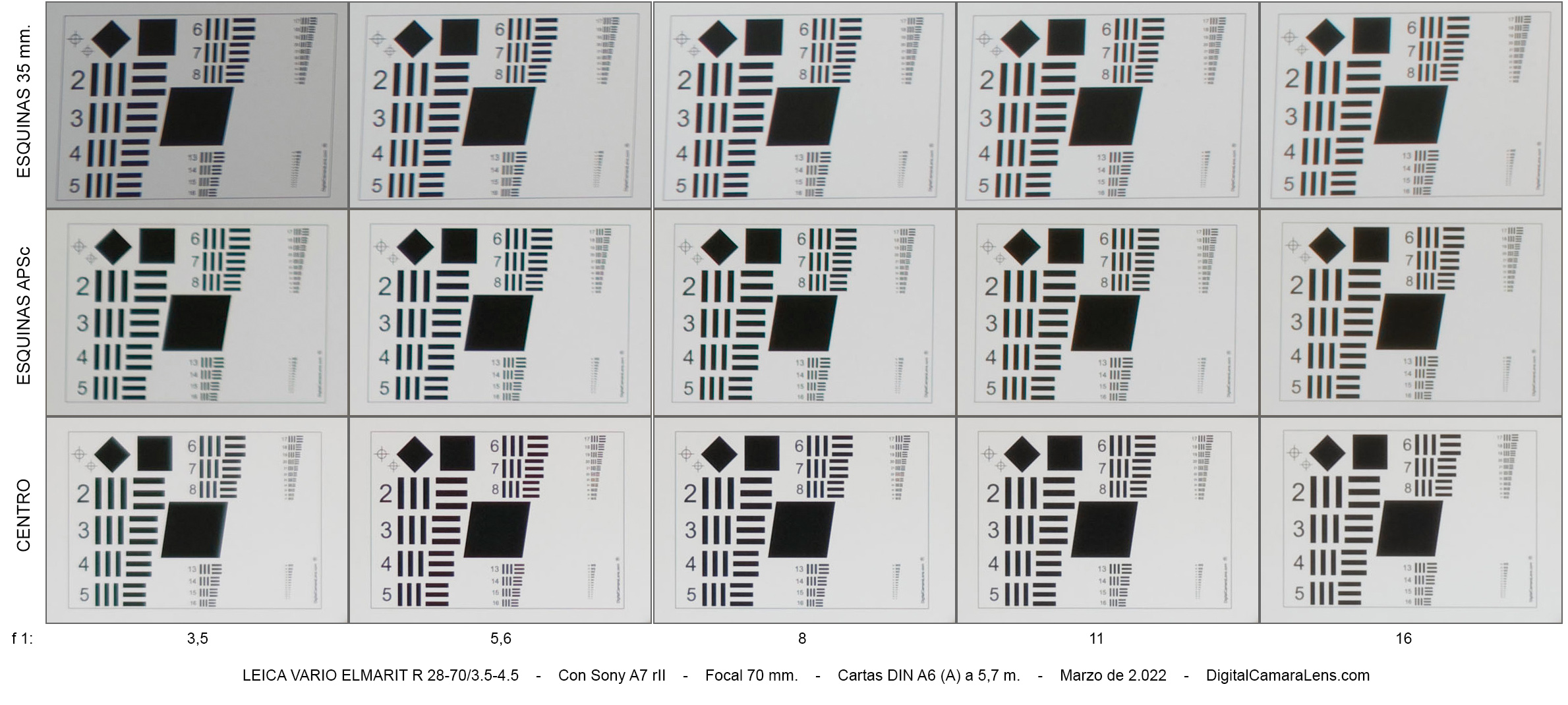

- Definición en estudio.                                                                                                     Detalles en Metodología ►

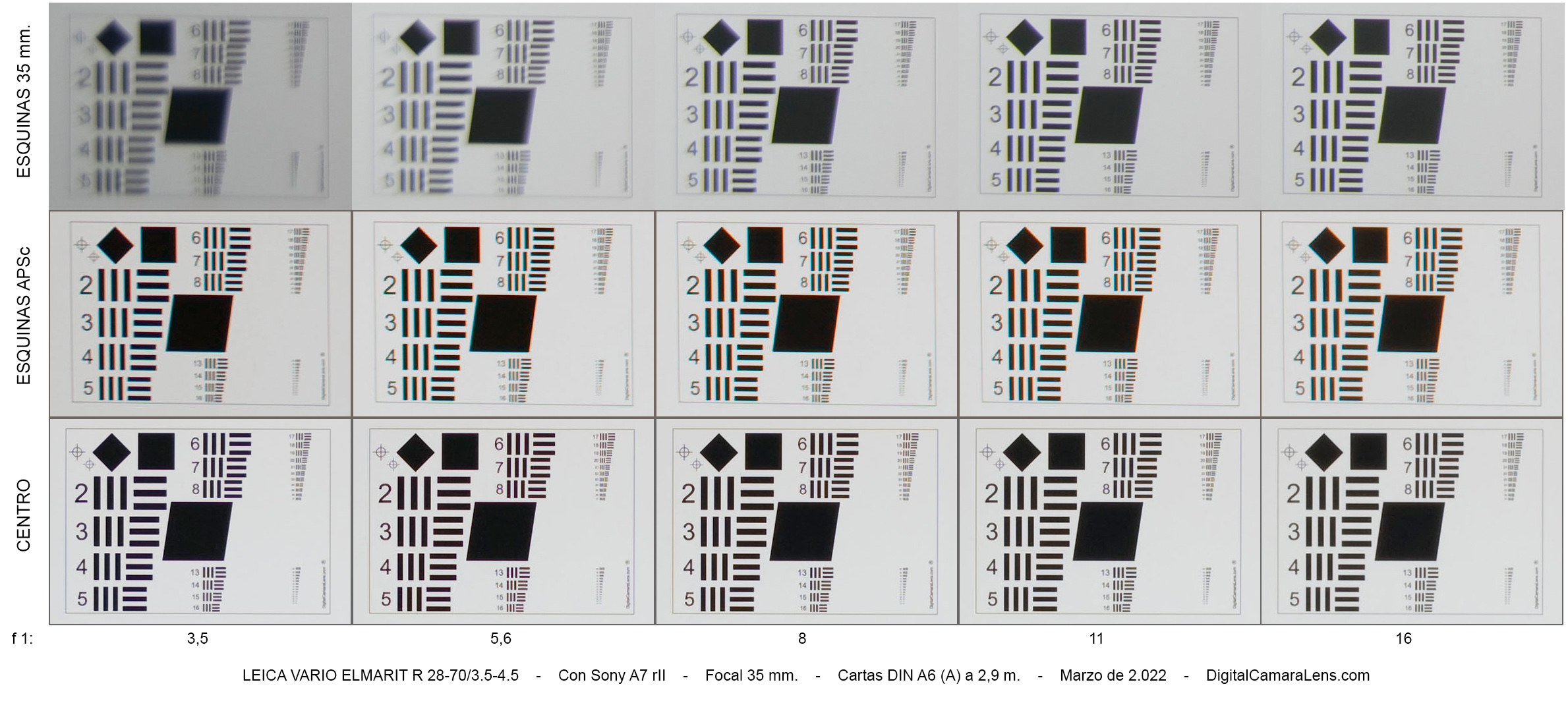

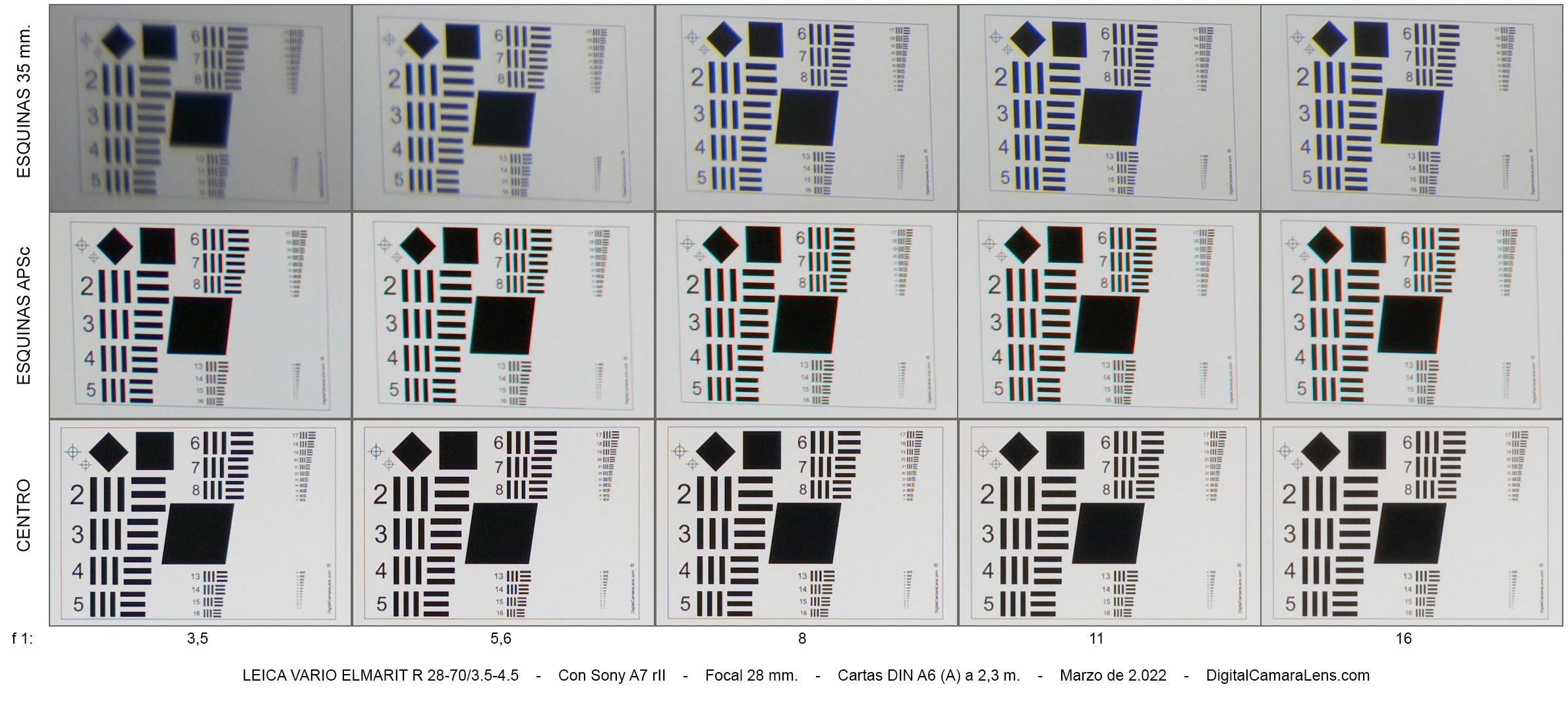

Para ver el mosaico de la focal deseada haz clic en sus aberturas.

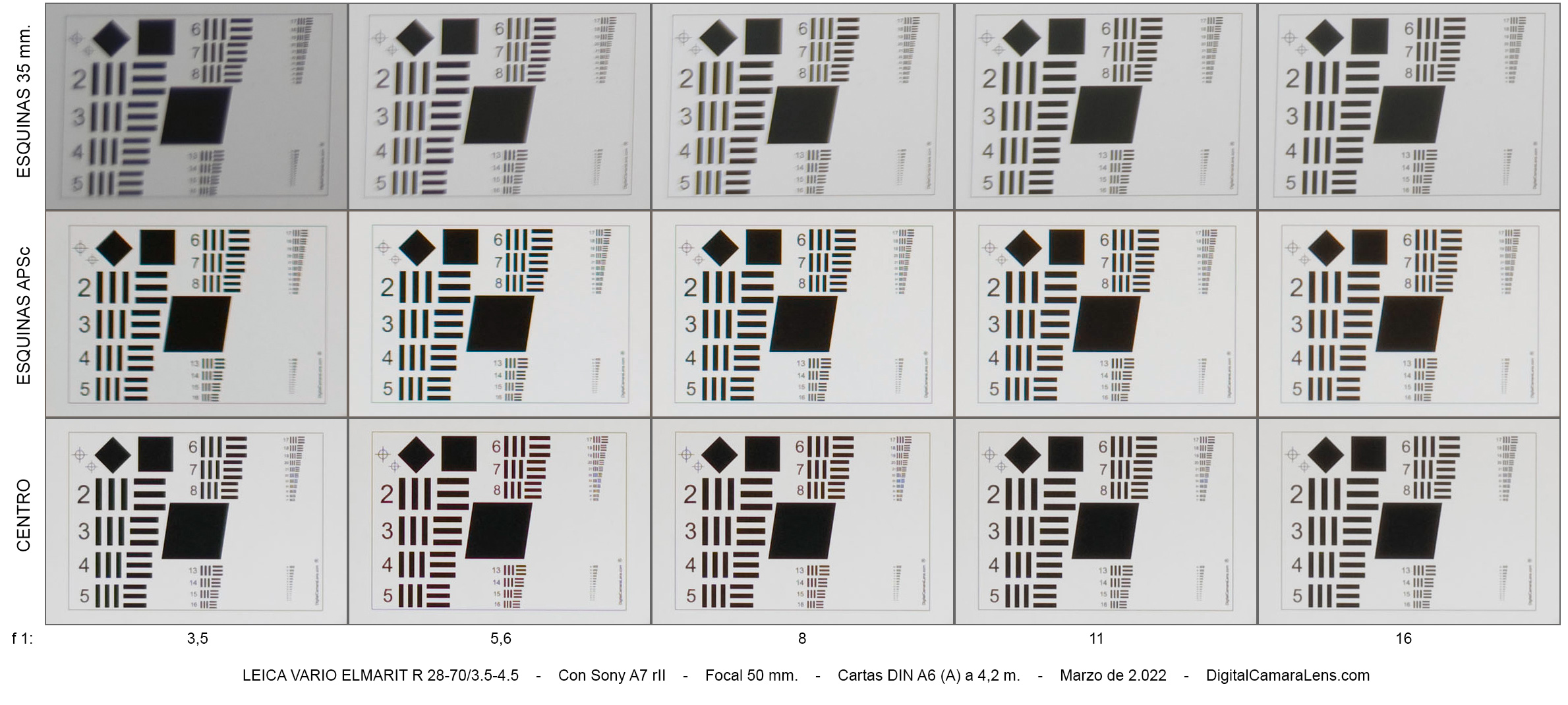

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica




28 mm.

35 mm.

50 mm.

70 mm.



f 1:/
3,5 - 5,6 - 8 - 11 - 16

3,5 - 5,6 - 8 - 11 - 16

3,5 - 5,6 - 8 - 11 - 16

3,5 - 5,6 - 8 - 11 - 16

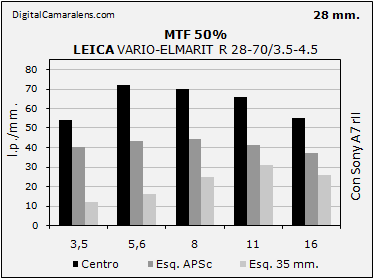

Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología ►
  Valores en l.p./mm.
f 1: 3,5 5,6 8 11 16
Centro 54 72 70 66 55
Esq. APSc 40 43 44 41 37
Esq. 35 mm. 12 16 25 31 26
  Valores en l.p./mm.
f 1: 3,5 5,6 8 11 16
Centro 60 68 67 65 55
Esq. APSc 37 47 51 48 38
Esq. 35 mm. 9 10 16 23 28
  Valores en l.p./mm.
f 1: 3,5 5,6 8 11 16
Centro 36 65 66 59 50
Esq. APSc 36 58 61 56 49
Esq. 35 mm. 25 43 57 57 42

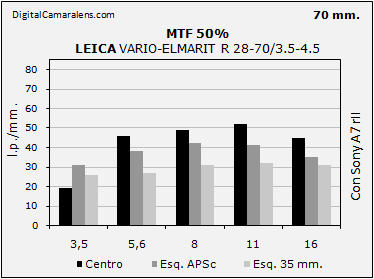

  Valores en l.p./mm.
f 1: 3,5 5,6 8 11 16
Centro 19 46 49 52 45
Esq. APSc 31 38 42 41 35
Esq. 35 mm. 26 27 31 32 31

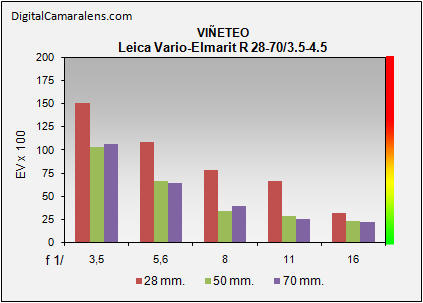

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 3,5 5,6 8 11 16
28 mm.

%

 151 109 78 66 31
50 mm. % 103 66 33 28 23
70 mm. % 106 64 40 25 21
Tipo de viñeteo: radial
100% Sat. = 1 Ev

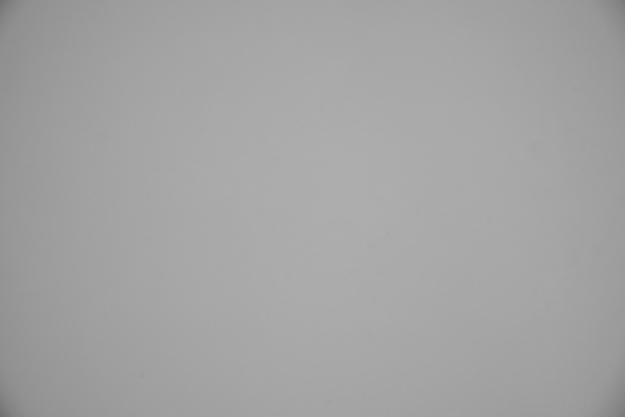

28 mm. a f 1:8


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
28 mm. 3 m. -2,90 Ligera
35 mm. 3 m. -1,1 Muy ligera
50 mm. 5 m. +1,66 -
70 mm. 5 m. +1,93 -

Probeta de 28 mm.

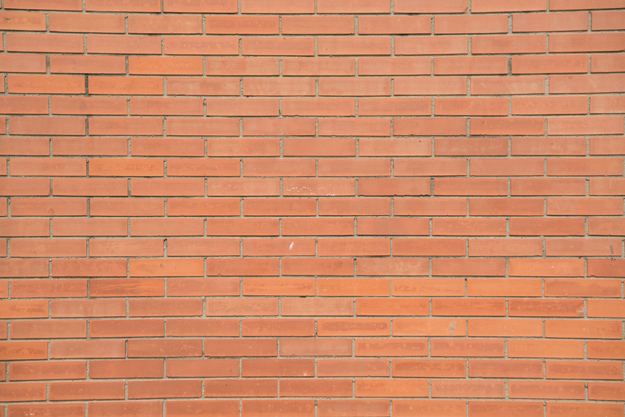

Probeta de 70 mm.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 3,5 5,6 8 11 16

28 mm.

%

 - 0,23 0,19 0,17 0,15

Amplitud

   ma ma a a a
35 mm. % - - 0,04 0,04 0,04
Amplitud   ma ma ma a r
50 mm. % 0 0 0 0 0
Amplitud   ma ma ma ma ma
70 mm. % 0,04 0,04 0,04 0,04 0,04
Amplitud   r r r r r

                                  Índices de referencia:
                                             ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                                  ma:  muy amplia  |  a: amplia |  m: media  |  r: reducida

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

En esta página u se detallada de forma generalizada la operativa de enfoque. En todos los casos recomiendo hacer unas pruebas previas de estudio con la máquina especifica con la que se usará el objetivo antes de realizar la primera incursión en fotografías reales.

- Resistencia al sol frontal (Flare)
En este apartado el zoom sale bien parado, ver muestra con orientación frontal en la zona inferior.


- Evaluación.

 La evaluación global que se puede hacer de este zoom, visto sobre un sensor actual, es de aprobado holgado en el aspecto de nitidez centro-esquina con apartados notables, a excepción de la distorsión geométrica la cual experimenta un recorrido total +/- muy apreciable. El punto cero de este apartado se encuentra en los 40 mm., y es que en muy poco recorrido pasa de negativo a positivo.

Este comportamiento es habitual en este tipo de zooms, las "contorsiones entre los 24-28 a los 50-70 mm.", lo fue en los años 90 y lo sigue siendo actualmente. Pensando en su corrección la inversión es moderada por lo que no tendrá problemas añadidos.

A nivel anecdótico comentar que de esta referencia se fabricaron 34.000 zooms, contando los normales y los ROM (contactos eléctricos en la bayoneta). Se hizo una serie especial con motivo de los J.J.O.O. de Barcelona.

A favor :
- Construcción, acabados y agrado de uso excelentes.
- A nivel óptico, visto sobre un sensor actual, los resultados son de un aprobado holgado en el apartado de nitidez centro-esquina extrema.
- Viñeteo muy reducido con buena respuesta en el diafragmado.

Mejorable:
- ACs laterales que evolucionan de forma razonable alcanzado un buen nivel entre f 1:8 - f 1:11
- Distorsión geométrica en la franja 50-70 mm.


Opina tu también ►

Si clicas la miniatura se descargará la imagen a resolución total. Procesado idéntico al de las fotografías estándar.


28 mm. a f 1:5,6

28 mm. a f 1:8

28 mm. a f 1:10

35 mm. a f 1:8 28 mm. a f 1:8


PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  6,5 (50%)
Aberraciones Cromáticas Laterales 5 (12.5%)
Viñeteo 8,5 (12.5%)
Distorsión Geométrica 5 (12.5%)
Color 8 (12.5%)
Media Óptica 6,56 (60%)
Versatilidad 6,5 (13%)
Construcción 9 (13%)
Relación Valor/Coste 0 (13%)

Nota Media

0
