LEICA VARIO-ELMARIT R 21-35/3.5-4 ASPH
 ______________________________________________________________________________________________________________________ 26 de Marzo de 2.022
PRUEBA ABREVIADA

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con SONY A7r II________________________________________________________________________________________________________________________________


En esta prueba vamos a ver un zoom histórico con una antigüedad no tan elevada como podemos pensar ya que se estuvo fabricando hasta el año 2.009. Se trata de un zoom un poco difícil de encontrar en el mercado de ocasión ya que solo se fabricaron 3.400 unidades a lo largo de toda su vida comercial.

Como veremos por su rango focal es un zoom con un angular extremo, si tenemos en cuenta la tecnología de la época. Muy compacto y poco pesado, con una construcción soberbia y unos ajustes que, pese a su uso, siguen siendo excelentes.

De enfoque manual y diafragmado automático en las Leica R3 hasta la Leica R9 el diafragma posee clicks por unidad y en espacios intermedios, el accionamiento manual es excelente. El mecanismo está compuesto por seis láminas redondeadas y pavonadas semi-mate.

Objetivo considerado como histórico, ver detalles.

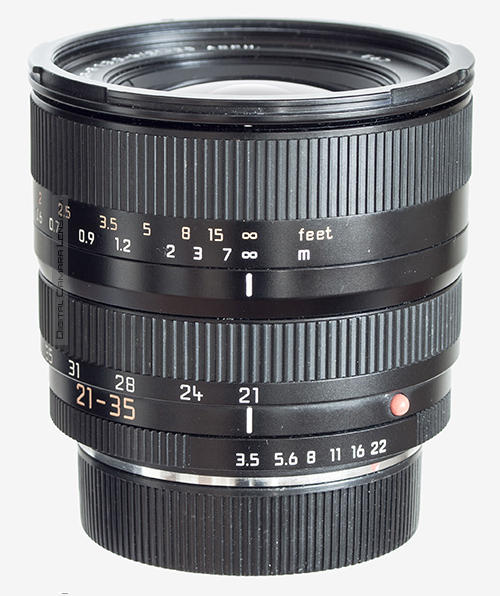

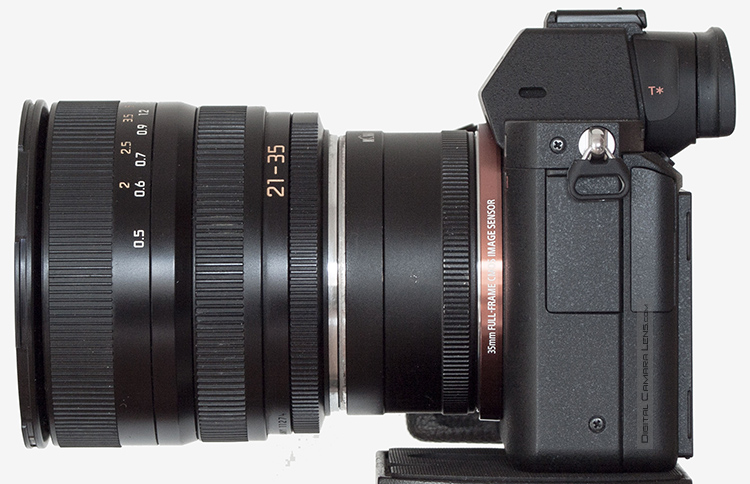

A continuación unas fotografías del zoom, la ficha de los detalles de diseño y operativos y la de c.c.t.t.




Como podemos ver por comparación su tamaño es muy compacto.

Características Constructivas y Acabados - Inspección Exterior
Anunciado - Inicio comercialización: 2.002 hasta 2.009

Chasis: metal

 Exterior: metal-caucho.

 Bayoneta: aluminio anodizado, acabado excelente.

 Zoom: por giro de anillo sin desplazamiento externo.
- º giro total: 90º
- dureza: correcta, sin atascos.

 Elementos telescópicos: uno que desplaza dentro del barrilete. Buenos ajustes.

 Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

 Anillo Zoom: revestido de caucho estriado. Dureza y tacto correctos.

 Anillo enfoque manual: directo sobre helicoidal, 90º de giro total. Horquillado de enfoque, estrecho de infinito a 7 m.

Tipo de enfoque: interno por grupo delantero, el elemento frontal rota.

 Parasol: de pétalos en material plástico con mateado interno.

 Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.

 Bloqueo de extensión: No, no hace falta.

 Unidad probada: usada nivel medio.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso  500 gr.
Dimensiones L = 66,3 mm.
Ø = 75 mm.
Tamaño del Filtro  67 mm.
Construcción   9 Elementos
  8 Grupos
Láminas en el diafragma  6 circ.
Ángulo de visión Horizontal en 35 mm. 91,6º - 63,4º
Aberturas Max. = 3,5-4
Mín. = 22
Distancia Mínima de Enfoque    50 cm.
Magnificación Máxima 1:12,5
Accesorios Parasol Pétalos
Mont. Disp. : Leica R

- Definición en exterior.                                                                                                    Detalles en Metodología ►
21 mm. a f 1:4  -  f 1:5,6  -  f 1:8 28 mm. a f 1:4  -  f 1:5,6  -  f 1:8
35 mm. a f 1:4  -  f 1:5,6  -  f 1:10


Distancia: 25 m.

 Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Sony A 7rII - 4.01]
Medición: Evaluativa. | Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 42,16 Mpx. - Espacio en disco: 8 MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

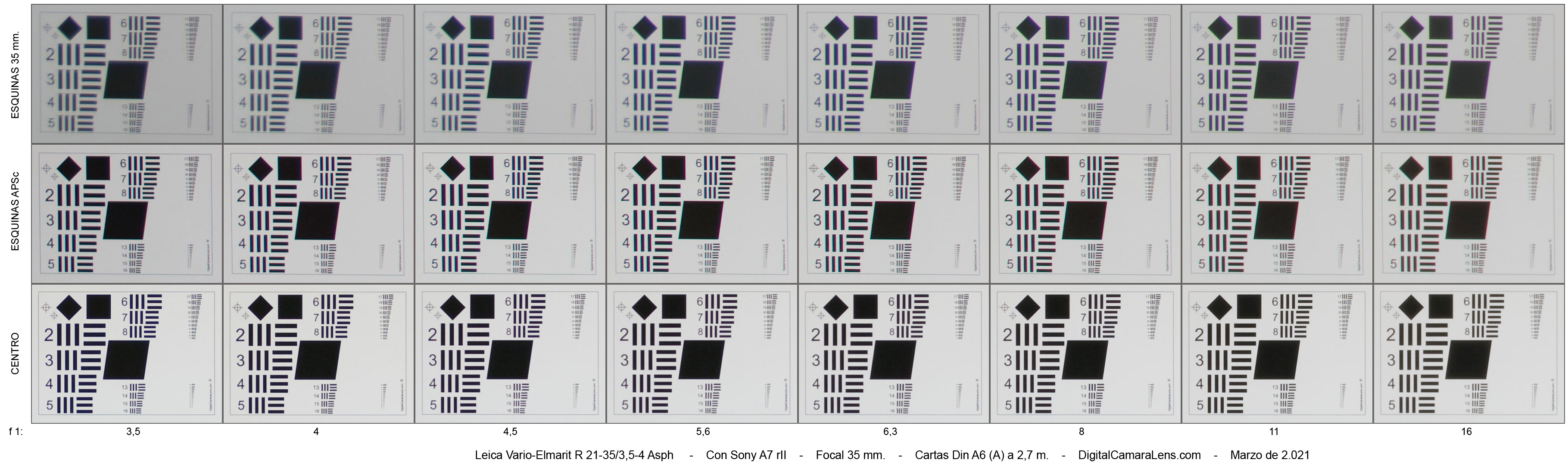

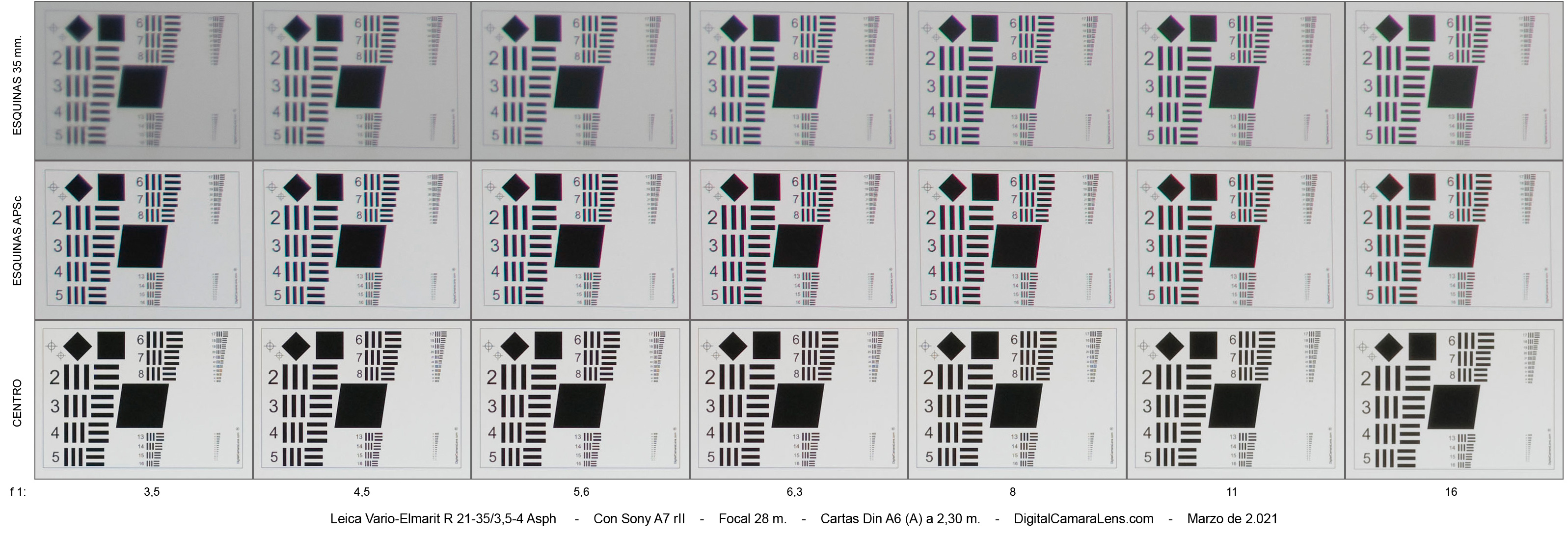

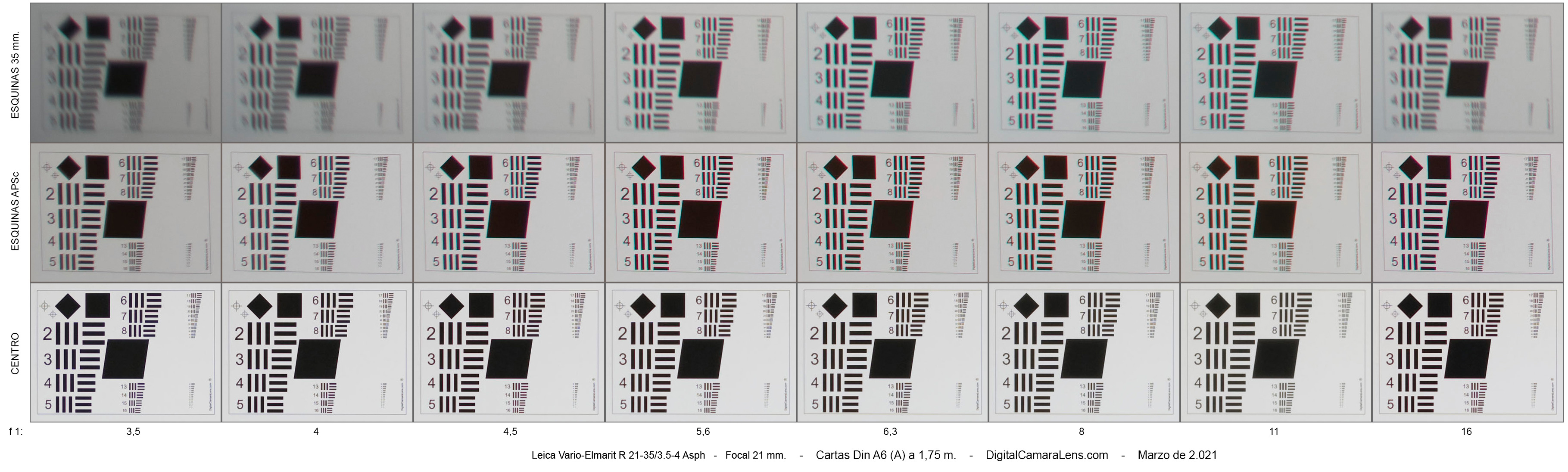

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





21 mm.

28 mm.

31 mm.




f 1:/

3,5 - 4 - 4,5 - 5,6 - 6,3 - 8 - 11 - 16

3,5 - 4,5 - 5,6 - 6,3 - 8 - 11 - 16

3,5 - 4 - 4,5 - 5,6 - 6,3 - 8 - 11 - 16

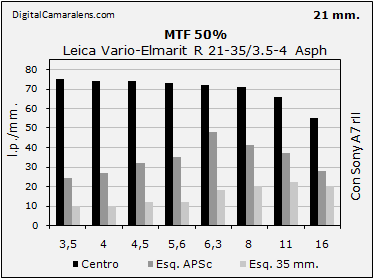

Resolución en estudio MTF50% (Valor óptimo teórico 74 l.p./mm.)                             Detalles en Metodología ►
  Valores en l.p./mm.
f 1: 3,5 4 4,5 5,6 6,3 8 11 16
Centro 75 74 74 73 72 71 66 55
Esq. APSc 24 27 32 35 48 41 37 28
Esq. 35 10 10 12 12 18 20 22 20

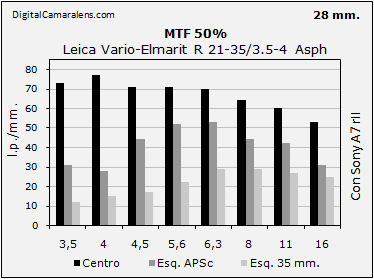

  Valores en l.p./mm.
f 1: 3,5 4 4,5 5,6 6,3 8 11 16
Centro 73 77 71 71 70 64 60 53
Esq. APSc 31 28 44 52 53 44 42 31
Esq. 35 12 15 17 22 29 29 27 25

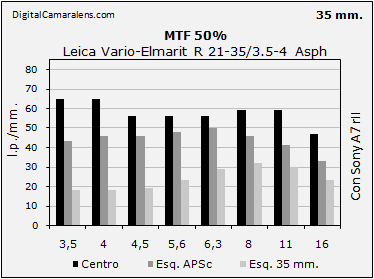

  Valores en l.p./mm.
f 1: 3,5 4 4,5 5,6 6,3 8 11 16
Centro 65 65 56 56 56 59 59 47
Esq. APSc 43 46 46 48 50 46 41 33
Esq. 35 18 18 19 23 29 32 30 23


Comentarios.-
Los valores que reflejan estas tablas son muy evidentes. Como en muchas ocasiones, cuando usamos estas focales tan angulares de ópticas históricas, los sensores no solo no registran bien la incidencia lateral sino que añaden ACs laterales a las propias del zoom.

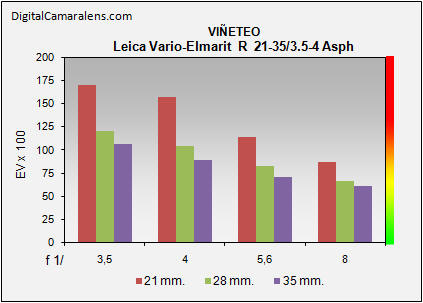

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 3,5 4 5,6 8
21 mm.

%

 171 157 114 87
28 mm. % 120 105 83 67
35 mm. % 106 90 70 61
Tipo de viñeteo: radial
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
21 mm. 2,5 mts. -2,07 Ligera
24 mm. 2,5 mts. -1,10 Muy ligera
28 mm. 2,5 mts. -0,69 -
35 mm. 3,5 mts. -0,55 -

Probeta 21 mm.

Probeta 35 mm.
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 3,5 4 4,5 5,6 6,3 8 11 16

21 mm.

%

 - - 0,12 0,14 0,16 0,16 0,16 0,16

Amplitud

   ma ma a a a a m m
28 mm.   - - 0,04 0,14 0,14 0,14 0,08 0,08
Amplitud   ma - a a m m m m
35 mm.   0,04 0,06 0,12 0,12 0,12 0,12 0,12 0,12
Amplitud   ma ma a a m m m r

                         Índices de referencia:
                                 ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                         ma: muy amplia | a: amplia |  m: media  |  r: reducida

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

En esta página u se detallada de forma generalizada la operativa de enfoque. En todos los casos recomiendo hacer unas pruebas previas de estudio con la máquina especifica con la que se usará el objetivo antes de realizar la primera incursión en fotografías reales.

Una peculiaridad que he observado de este zoom es que prácticamente mantiene el enfoque que se ha hecho cuando cambiamos la focal.

- Resistencia al sol frontal (Flare)
Pendiente


- Evaluación.

 La evaluación global que se puede hacer de este zoom, visto sobre un sensor actual, es de aprobado justo en el aspecto de nitidez centro-esquina con apartados notables, los propios que en la época de película eran difíciles o imposibles de corregir.

Cuando uno se "enfrenta" a zooms angulares de focales importantes, como es este caso, y con una edad de 20 años, vistos en un medio distinto para el que se diseñó hay que estar preparado  para ver "cosas". En este caso no han sido tan mejorables como esperaba ya que he visto angulares fijos de 21 mm. (de fechas similares), que han salido peor parados. Evidentemente, como hemos visto en los valores, cuando la focal se va alargando y la proyección se va volviendo más "telecéntrica" las esquinas extremas, que es la zona de mala incidencia, va mejorando. En todo caso para determinadas fotos en las que los ángulos no van a entrar en el encuadre el zoom no va a defraudar.

A favor :
- Construcción, acabados y agrado de uso excelentes.
- A nivel óptico, visto sobre un sensor actual, los resultados son de un aprobado justo en el apartado de nitidez centro-esquina extrema.
- Distorsión Geométrica y Viñeteo de un notable alto.

Mejorable:
- ACs laterales en la focal más angular que llega hasta la esquina del formato APSc, un aspecto que le resta nota de forma apreciable


 Opina tu también ►



En esta ocasión la climatología no ha permitido hacer una galería de muestras amplia. Incluso las fotos estándar que se muestran y la serie siguiente estaba nublado, a punto de llover.
El procesado de estas tres es el mismo de las estándar del apartado de Exterior y la focal es la más crítica.
f 1:4 f 1:5,6 f 1:10


PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  6 (50%)
Aberraciones Cromáticas Laterales 4 (12.5%)
Viñeteo 7 (12.5%)
Distorsión Geométrica 8 (12.5%)
Color 8 (12.5%)
Media Óptica 6,38 (60%)
Versatilidad 5 (13%)
Construcción 9 (13%)
Relación Valor/Coste - (13%)

Nota Media

-
