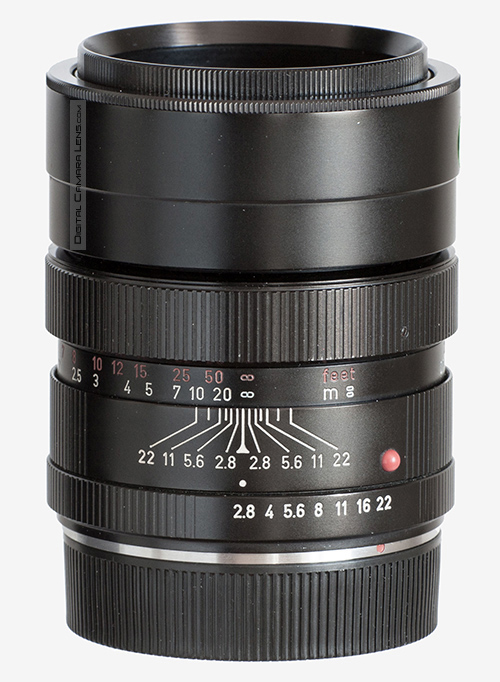

En esta prueba vamos a ver la primera versión de este tele corto del sistema R. Se trata de un modelo con un diseño óptico de 58 años de edad. Concretamente esta unidad se fabricó en 1.965.

Su fórmula óptica es de doble gauss, por aquellos tiempos muy habitual. Cinco elementos que se desplazan en cuatro grupos aportan una sencillez constructiva notable aunque su diseño retrofoco hace que la separación de ellos sea más grande que lo deseable. Dada la precariedad -en aquellas fechas- del rendimiento de los revestimientos de las lentes.

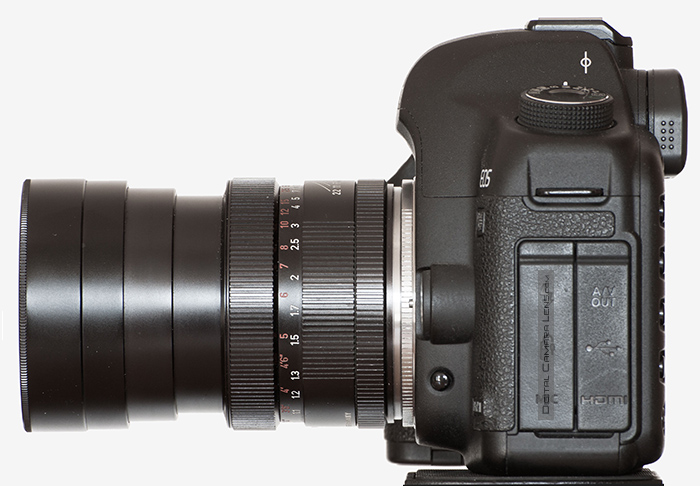

Como toda este serie el objetivo es muy sólido, muy bien construido y con unos ajustes que se siguen manteniendo excelentes. El diafragma está formado por seis láminas semi-pavonadas de accionamiento automático o manual en las máquinas nativas.


Anunciado - Inicio comercialización: 1.964  (Primera versión) hasta 1.983

Chasis: metal

Exterior: metal.

Bayoneta: aluminio anodizado, acabado notable.

Elementos telescópicos: ninguno.

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: directo sobre helicoidal, 285º de giro total. Horquillado de enfoque excelente.

Tipo de enfoque: interno por grupo delantero, el elemento frontal no rota.

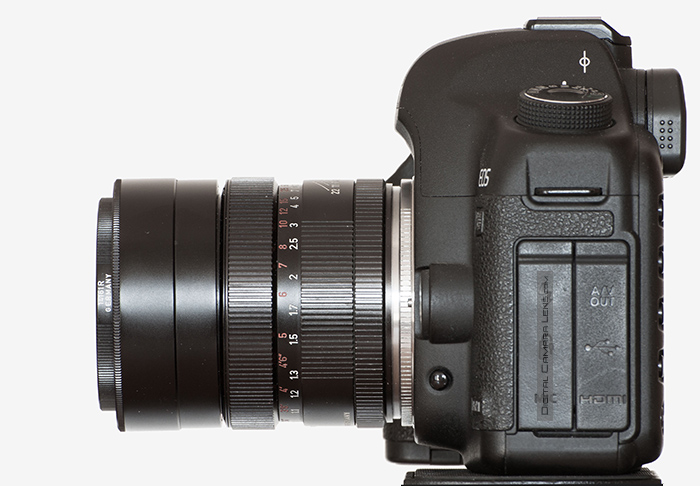

Parasol: telescópico integrado con dos segmentos

Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.

Unidad probada: usada, nivel medio. nº 2094904


Comentarios.-

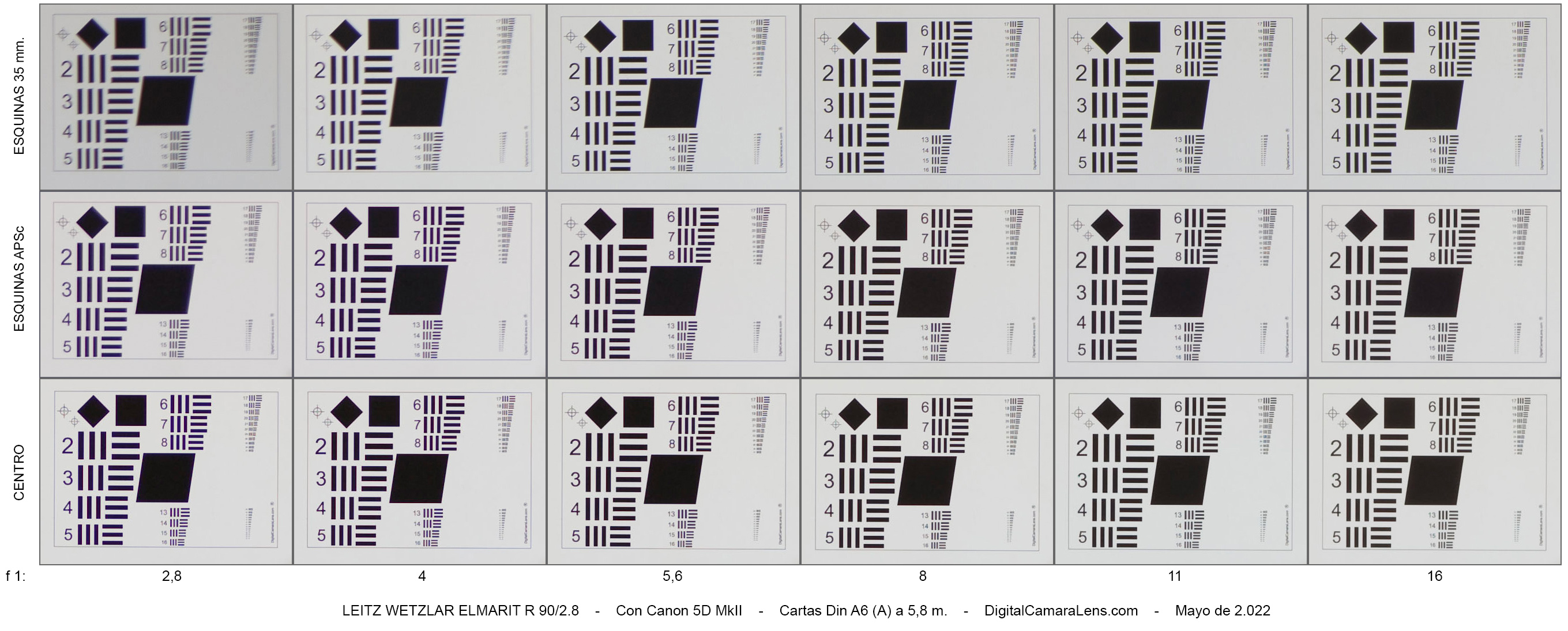

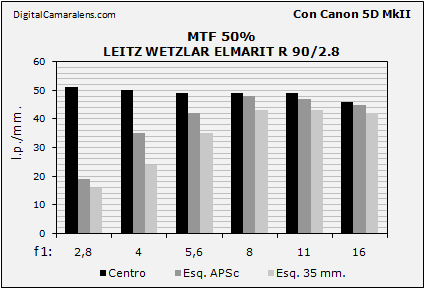

En estos datos y gráfica podemos ver un perfil MTF típico de un objetivo para retrato, pero si pasamos a revisar las cartas nos encontramos que:
-  las ACs longitudinales son muy apreciables por lo que no tendremos una reproducción de color en el centro mínimamente adecuada hasta f 1:5,6.
- a plena abertura el lateral máximo nos aparece un poco atrasado y las esquinas APSc todavía más. Este rendimiento es típico de este tipo de ópticas.
- ligero astigmatismo.
- a partir de f 1:8 "todo" está en su sitio y la difracción que vemos y medimos es baja.

A continuación pongo una tabla con los valores del muestreo en L2 mediante una amplitud de 3 Px.

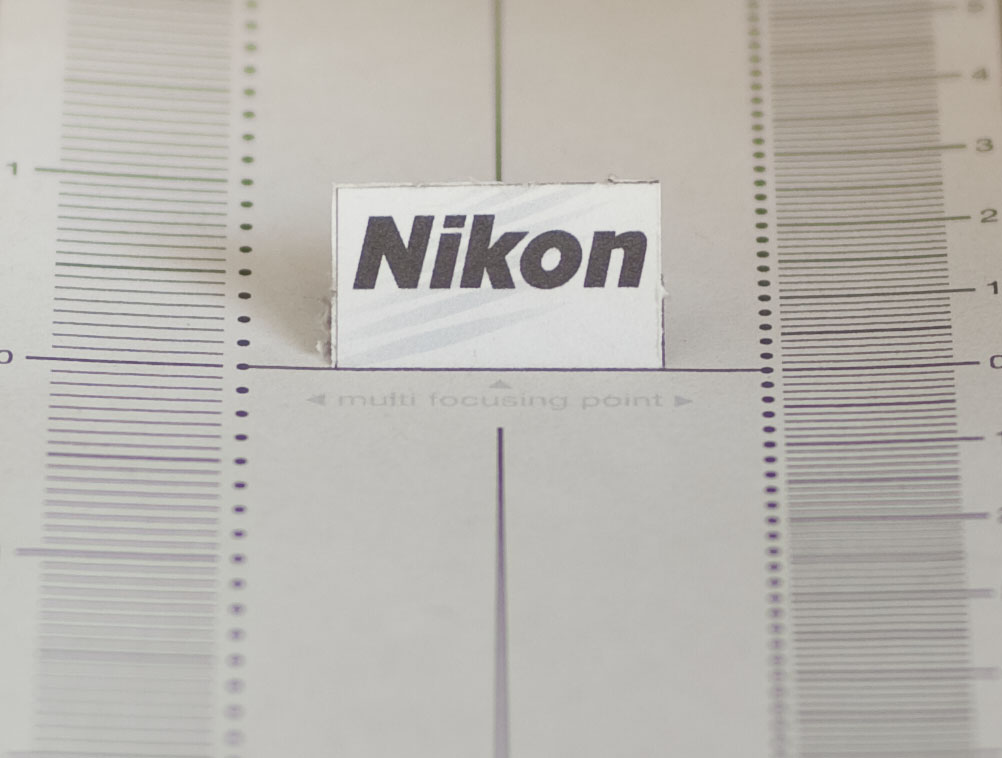

Se puede ver claramente la falta de verde ya que este espectro enfoca bastante detrás. En la regla a 90º del siguiente apartado se ve con claridad.

- Distorsión geométrica.                                                                                                   Detalles en Metodología ►

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               ma: muy amplia  |  a: amplia |  m: media  |  r: reducida

Si clicas la miniatura se descargará el original al 100%

- Evaluación.
La evaluación que puedo hacer de este objetivo y unidad, como siempre visto en este medio digital, es de recomendable, ópticamente con un aprobado holgado.
El objetivo cumple con lo esperado a nivel mecánico y de uso y ópticamente sería deseable un mejor control de la AC longitudinal.

A favor :

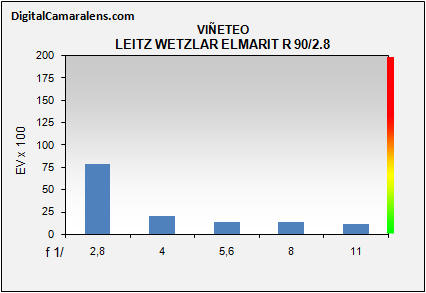

- Rendimiento óptico global de aprobado con algunos detalles excelentes como son: distorsión geométrica y viñeteo.
- Construcción, acabados y ajustes excelentes.

Mejorable:
- AC longitudinal.
- Astigmatismo y ACs laterales medianamente moderadas.
