LEICA R 28/2.8 PC - SUPER ANGULON
__________________________________________________________________________________________________________________________   1 de Julio de 2.022

PRUEBA ABREVIADA

Índice de Apartados

C. Técnicas Definición Estudio Viñeteo Distorsión A. Cromáticas Enfoque Evaluación

Con Canon 5D MkII____________________________________________________________________________________________________________________________


El objetivo que vamos a ver en esta prueba se fabricó por Schneider-Kreuznach para la firma Leica. De forma especial para usarse en los modelos reflex desde la R3 a la R9. Este 28 mm. proyecta un círculo de imagen con una diagonal de 62 mm. lo que le permite un desplazamiento respecto al captor de 11 mm..

Su diafragma está compuesto por cinco láminas sin pavonar. La corredera para su desplazamiento (Shift) es de dos direcciones. Para posicionarse en diagonal lo hace mediante la rotación del barrilete en clics de 45º, solo en sentido izquierdo.

Con el objetivo en las manos se aprecia de un tamaño medio, en comparación con ópticas contemporáneas, y denso.


Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización: 1.988 hasta 2.009

Chasis: metal

Exterior: metal.

Bayoneta: aluminio anodizado, acabado notable.

Elementos telescópicos: ninguno.

Aislamiento externo: sin junta de caucho tórica ni túnel interno de desplazamiento de pupila.

Anillo enfoque manual: directo sobre helicoidal, 90º de giro total. Horquillado de enfoque correcto.

Tipo de e
nfoque: interno por grupo delantero, el elemento frontal no rota.

Parasol: -

Ventana de distancia: No tiene. Los mts. orientativos se visualizan por máquina.

Unidad probada: usada, nivel medio. nº 3478727

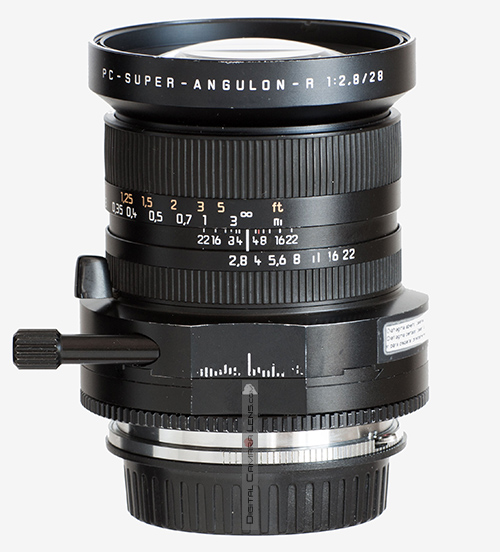

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.

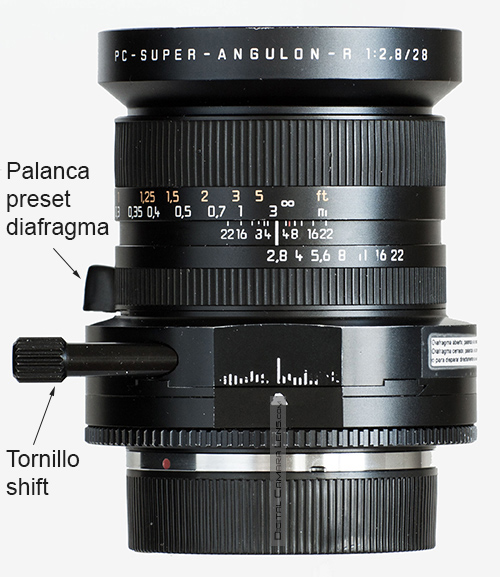

El desplazamiento del barrilete (shift) tiene dos direcciones. Además,  para descentrarlo en diagonal, podemos rotarlo 180º con clicks de 45º solo en una dirección.



Diafragmado manual.-
El diafragmado es directo y está dotado, como la mayoría de ópticas descentrables de esta época, de una palanca accesoria que lo abre, según la desplacemos, de forma total o parcial de cara a facilitar el enfoque. Una vez hecho el enfoque se gira la palanca a tope y el diafragma queda fijado en el seleccionado.

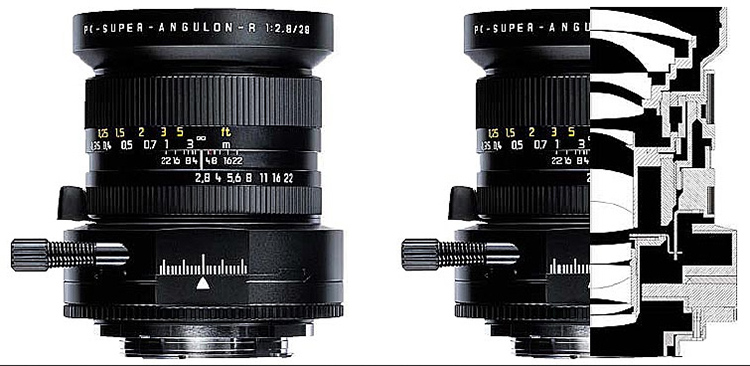

Fotos de fórmula óptica de wiki commons

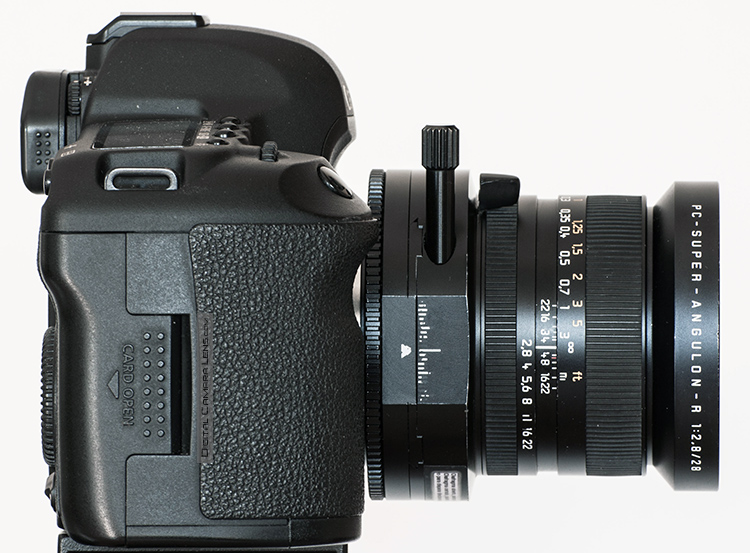

La escala de metros y de hiperfocal queda en el lado derecho cuando colocamos el barrilete para su desplazamiento vertical. (11 mm. superior y 11 mm. inferior)

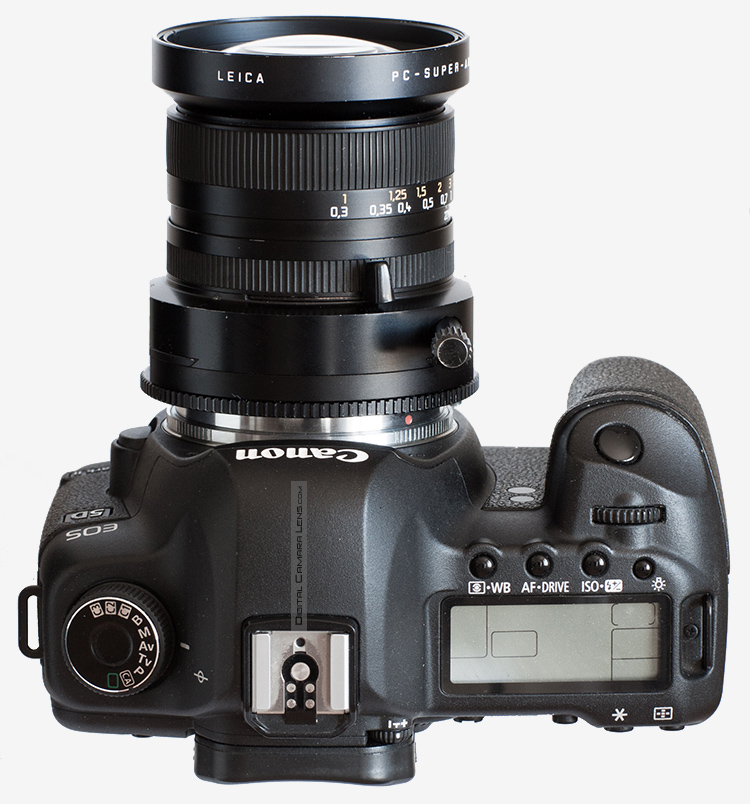

Aquí lo podemos ver en planta con orientación del barrilete para su desplazamiento vertical, la palanca preset se ve mejor en esta posición.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

Valor
Círculo de Imagen 35 mm.
Peso  430 gr.
Dimensiones L = 84 mm.
Ø = 97 mm.
Tamaño del Filtro  67 mm.
Construcción   12 Elementos
 10 Grupos
Láminas en el diafragma 5
Ángulo de visión Diagonal en 35 mm. 73º
Aberturas Max. = 2,8
Mín. = 22
Distancia Mínima de Enfoque 30 cm.
Magnificación Máxima 1:6
Accesorios Parasol
Mont. Disp. : Leica R

- Definición en exterior
.                                                                                                    Detalles en Metodología

28 mm. a  f 1:4 - f 1:5,6 - f 1:8


Distancia: 25 m.

Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 55, Radio 0,5, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB


- Definición en estudio.
                                                                                                    Detalles en Metodología
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

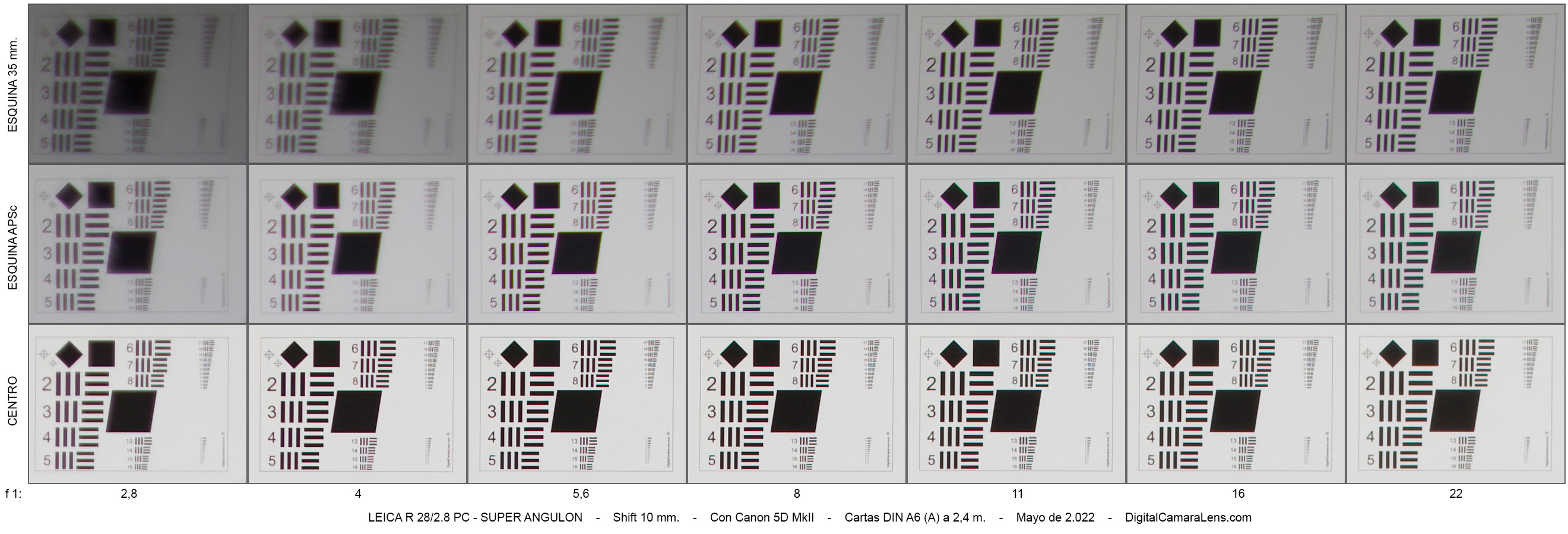

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





Recto

Shift 10 mm.



f 1:/

2,8 - 4 - 5,6 - 8 - 11 - 16 - 22

2,8 - 4 - 5,6 - 8 - 11 - 16 - 22

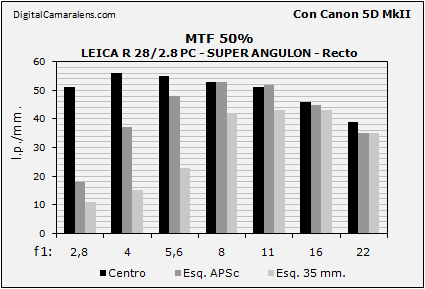

Resolución en estudio MTF50%
(Valor óptimo teórico 52 l.p./mm.)                            Detalles en Metodología

   Valores en l.p./mm.
f 1: 2,8 4 5,6 8 11 16 22
Centro 51 56 55 53 51 46 39
Esq. APSc 18 37 48 53 52 45 35
Esq. 35 mm. 11 15 23 42 43 43 35

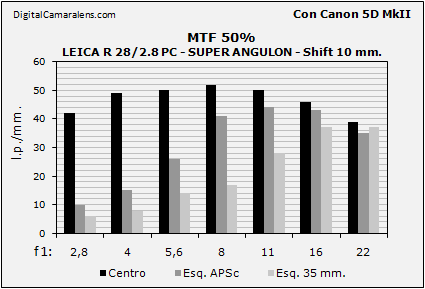

   Valores en l.p./mm.
f 1: 2,8 4 5,6 8 11 16 22
Centro 42 49 50 52 50 46 39
Esq. APSc 10 15 26 41 44 43 35
Esq. 35 mm. 6 8 14 17 28 37 37

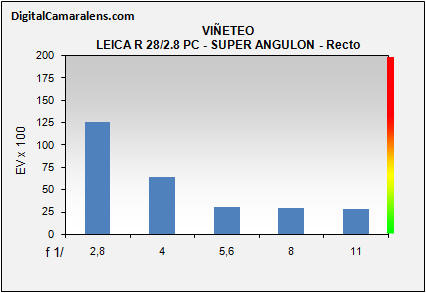

- Viñeteo
.                                                                                                                              Detalles en Metodología



Diafragmas

f 1:/

2,8 4 5,6 8 11
Valores

%

126 64 30 29 29




Diafragmas

f 1:/

2,8 4 5,6 8 11
Valores

%

193 149 108 87 72
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.

                                                                   Detalles en Metodología

Focal

Dist.

% Inversión
Recto 3 m. -1,16 -
Shift 10 mm. 3 m. -2,60 -
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

2,8 4 5,6 8 11 16 22

Recto

%

0 0,12 0,06 0,06 0,06 0,06 0,06

Amplitud

  ma a r r r r r
Shift 10 mm.   - - 0,30 0,21 0,18 0,12 0,12
Amplitud   ma ma a a a r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | 0,1% excelente
                               ma: muy amplia  |  a: amplia |  m: media  |  r: reducida


- Enfoque y Fotometría.

Detalles en Metodología

En esta página u se detallada de forma generalizada la operativa de enfoque. En todos los casos recomiendo hacer unas pruebas previas de estudio con la máquina especifica con la que se usará el objetivo antes de realizar la primera incursión en fotografías reales.

En cuanto a la fotometría, como ya sabéis los usuarios de este tipo de objetivos en cámaras Reflex, hay que hacer una primera medición con posición recta y después trasladar los datos del tiempo de exposición cuando se desplace el barrilete.


- Resistencia al sol frontal (Flare)
Mejorable en este apartado. Ver Galería.


- Evaluación.

La evaluación global que se puede hacer de esta óptica es de aprobado holgado. Podemos considerarla como una óptica histórica funcional con las reservas operativas que hemos visto, sea por los revestimientos de las lentes como por las ACs laterales, estas últimas en estas focales se evidencian más debido a la incidencia sobre el sensor.

La construcción que se observa, como la mayoría de ópticas de la serie R de Leica, es muy robusta y con muy buenos ajustes.

A favor :
- Construcción, ajustes y accionamientos excelentes.
- Resolución en la zona central y APSc.
- Viñeteo bajo.
- Flexibilidad de uso.

Mejorable:
- Aberraciones cromáticas laterales.
- Comportamiento frente a fuentes luminosas intensas.

Galería: 14 muestras



PUNTUACIÓN

Descripción Valor (0-10)
Calidad Óptica
Definición  6,5 (50%)
Aberraciones Cromáticas Laterales 4 (12.5%)
Viñeteo 8 (12.5%)
Distorsión Geométrica 6,5 (12.5%)
Color 8 (12.5%)
Media Óptica 6,56 (60%)
Versatilidad 7 (13%)
Construcción 9 (13%)
Relación Valor/Coste - (13%)

Nota Media

-
