FUJINON 55/1.8 (M42)
 ______________________________________________________________________________________________________________   21 de Septiembre de 2.023
FICHA (1)

Índice de Apartados

 C. Técnicas ▼ Definición Estudio ▼ Viñeteo ▼ Distorsión ▼ A. Cromáticas ▼ Enfoque ▼ Evaluación ▼

Con Canon 5D MkII____________________________________________________________________________________________________________________________


En esta prueba vamos a ver un objetivo histórico del fabricante Fuji Photo Film Co. Se trata de la 2ª versión de esta referencia donde, además del cambio estético del anillo de enfoque, se redujo la d.m.e. a 45 cms.

Aluminio, vidrio óptico y caucho que siguen funcionando perfectamente después de más de 50 años.

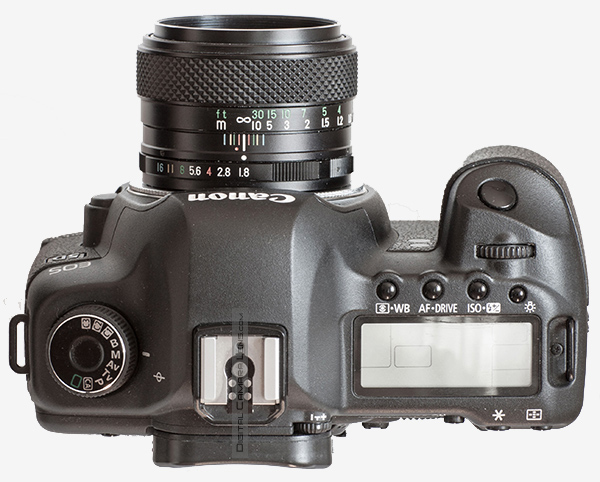

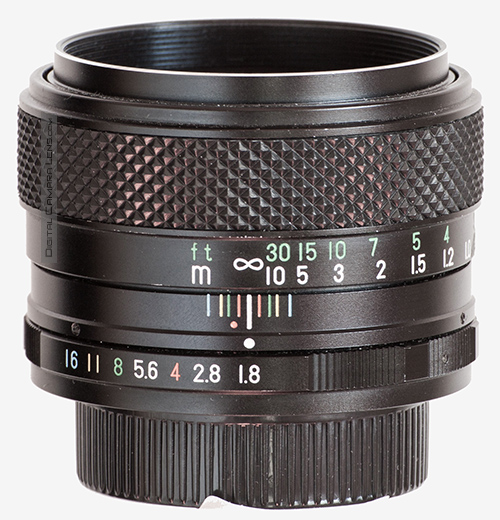

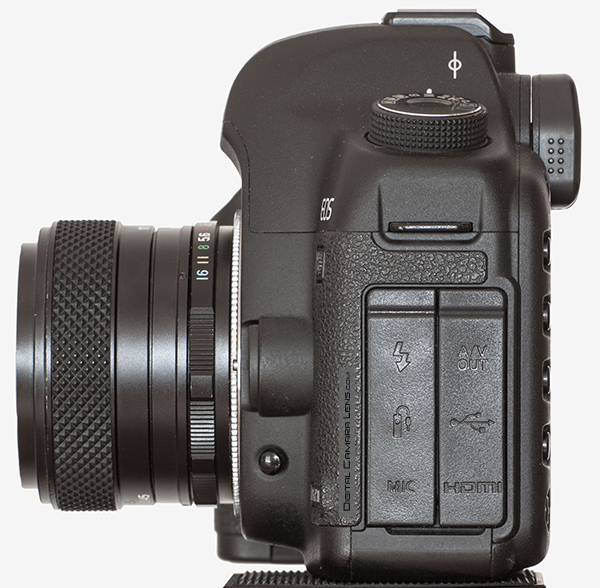

A continuación unas fotografías del objetivo, la ficha de los detalles de diseño y operativos y la de c.c.t.t.





Características Constructivas y Acabados - Inspección Exterior

Anunciado - Inicio comercialización: 1.965-1.972

Chasis: metal

 Exterior: metal.

 Bayoneta: M42, acabado notable.

 Elementos telescópicos: ninguno.

 - diámetro de pupila de salida: 29 mm.

 Aislamiento externo: sin junta de caucho tórica, como todos los de esta época.

 Anillo enfoque manual: con revestimiento de caucho, moleteado piramidal. Recorrido total 210º. Horquillado amplio y tacto excelente.

Tipo de enfoque: externo por grupo delantero, el elemento frontal no rota.

 Parasol: -.

 Unidad probada: usada nivel medio. nº 581361

Objetivo considerado como histórico, ver detalles.


CARACTERÍSTICAS TÉCNICAS (Fabricante)

Descripción

 Valor
Círculo de Imagen 35 mm.
Peso 205 gr.
Dimensiones L = 44 mm.
Ø = 60 mm.
Tamaño del Filtro 49 mm.
Construcción 6 Elementos
5 Grupos
Láminas en el diafragma  6 red.
Ángulo de visión Horizontal en 35 mm. 43º
Aberturas Max. = 1,8
Mín. = 16
Distancia Mínima de Enfoque    45 cm.
Magnificación Máxima 1:-
Accesorios Tapas
Mont. Disp. : M42

- Definición en exterior.                                                                                                    Detalles en Metodología ►

55 mm. a  f 1:4  -  f 1:5,6 - f 1:8


Distancia: 18 m.
Fotometría.-
Corrección necesaria en la toma y en el procesado del .RAW  [Firmware de Canon 5D MkII - 2.0.7] | Medición: Evaluativa.
Procesado de .JPG: con A.C.R. - PS CS6.
Todos los ajustes estándar excepto enfoque: Cantidad 45, Radio 0,6, Detalle 25.
Descarga de originales.-
Si clicas la abertura de cada focal se descargará el original.
Tamaño 21 Mpx. - Espacio en disco: de 5 a 7 MB


- Definición en estudio.                                                                                                     Detalles en Metodología ►
Para ver el mosaico de la focal deseada haz clic en sus aberturas.

Mosaicos de Cartas de Resolución



Focales



Aberturas












Miniatura Genérica





55 mm.




f 1:/

n.d.

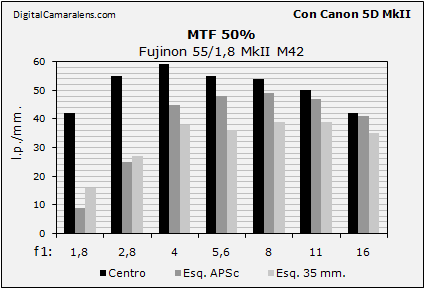

Resolución en estudio MTF50%  (Valor óptimo teórico 52 l.p./mm.)                            Detalles en Metodología ►

f 1:/

 1,8 2,8 4 5,6 8 11 16
Centro 42 55 59 55 54 50 42
Esquina APSc 9 25 45 48 49 47 41
Esquina 35 mm 16 27 38 36 39 39 35

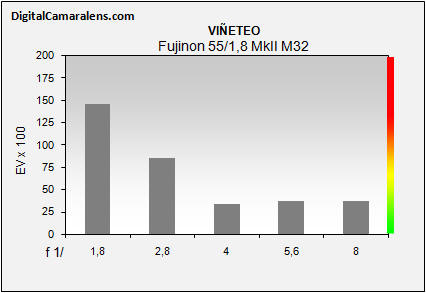

- Viñeteo.                                                                                                                              Detalles en Metodología ►



Diafragmas

f 1:/

 1,8 2,8 4 5,6 8
Valores

%

 146 85 33 37 38
Tipo de viñeteo: progresivo
100% Sat. = 1 Ev


- Distorsión geométrica.                                                                                                   Detalles en Metodología ►
Focal

Dist.

 % Inversión
55 mm. 5 m. -0,75 -
- Aberraciones Cromáticas Laterales.                                                                            Detalles en Metodología ►

Valoración de ACs laterales por focal y abertura.

Diafragmas

f 1:/

 1,8 2,8 4 5,6 8 11 16

Valores

%

 - - - 0,12 0,12 0,12 0,12

Amplitud

   m m r r r r r

                               Índices de referencia:
                                         ≥ 0,3% muy deficiente. | de 0,2 a 0,3% deficiente |  ≤ 0,2% correcto | ≤ 0,1% excelente
                               a: amplia |  m: media  |  r: reducida

Valoración de ACs Longitudinales.                                                                  Detalles en Metodología ►

f 1:/

 1,8 2,8 4
R 74 27 36
G 51 22 27
B 90 32 34

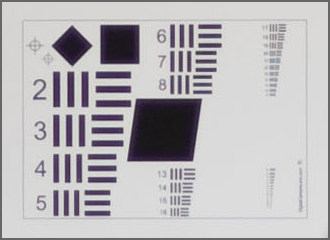

Carta centro a f 1:1,8

- Enfoque y Fotometría.                                                                  Detalles en Metodología ►

En esta página u se detallada de forma generalizada la operativa de enfoque. En todos los casos recomiendo hacer unas pruebas previas de estudio con la máquina especifica con la que se usará el objetivo antes de realizar la primera incursión en fotografías reales.

Esta montura de Fujinon, a pesar de ser M42, requiere el limado de la chaveta de información a la máquina ya que forma parte del anillo de diafragmado y si no lo está frena su giro.

- Resistencia al sol frontal (Flare)
Pendiente


- Evaluación.
 La evaluación global que puedo hacer de este 55 mm., visto en una DSLR, es de aprobado holgado, incluso notable. El objetivo a plena abertura tiene un contraste razonable y unas ACs longitudinales muy correctas a partir de f 1:2,8 las laterales se aprecian contenidas.
A favor :
 - Calidad óptica centro-esquina razonable a f 1:2,8 y notable desde f 1:4.
- Construcción sencilla y de calidad.
- Enfoque y diafragmado manual suave, exacto y muy fácil.
- Muy fácil de trabajar a nivel ergonómico y operativo.

Mejorable:
- ACs longitudinales y contraste a plena abertura. Estas ACs influirán en el color y en los perfiles de alto contraste centrales a f 1:1,8.


Galería reducida.
Con Canon 5D MkII
Nueve muestras representativas del rendimiento de campo, todas grabadas en formato .raw procesados con ACR CS6 donde solo se ajusta:
WB, exposición y foco en [Cantidad 45, Radio 0,6 y Detalle 25].
La miniatura es el link de descarga de la foto completa.
Secuencias de diafragmado igualando brillo zona centro.
f 1:1,8 6 m. f 1:2,8 a 6 m. f 1:2,8 a 6 m.

f 1:1,8 3 m. f 1:2,8 a 3 m.

f 1:1,8 a 12 m. f 1:2,8 a 12 m.

f 1:1,8 a 50 m. f 1:4 a 50 m.

PUNTUACIÓN
Descripción Valor (0-10)
Calidad Óptica
Definición  7 (50%)
Aberraciones Cromáticas Laterales/Long. 7/6 (12.5%)
Viñeteo 6,5 (12.5%)
Distorsión Geométrica 7,5 (12.5%)
Color 8 (12.5%)
Media Óptica 7,06 (60%)
Versatilidad 6 (13%)
Construcción 8 (13%)
Relación Valor/Coste 0 (13%)

Nota Media

-
